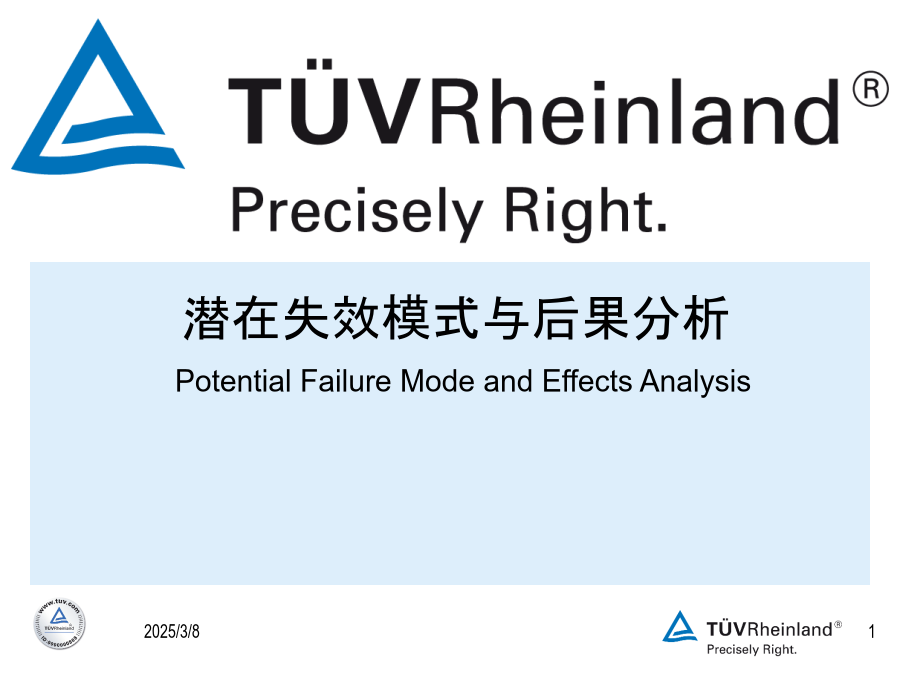

FMEA培训教材德国莱茵教学教材.ppt

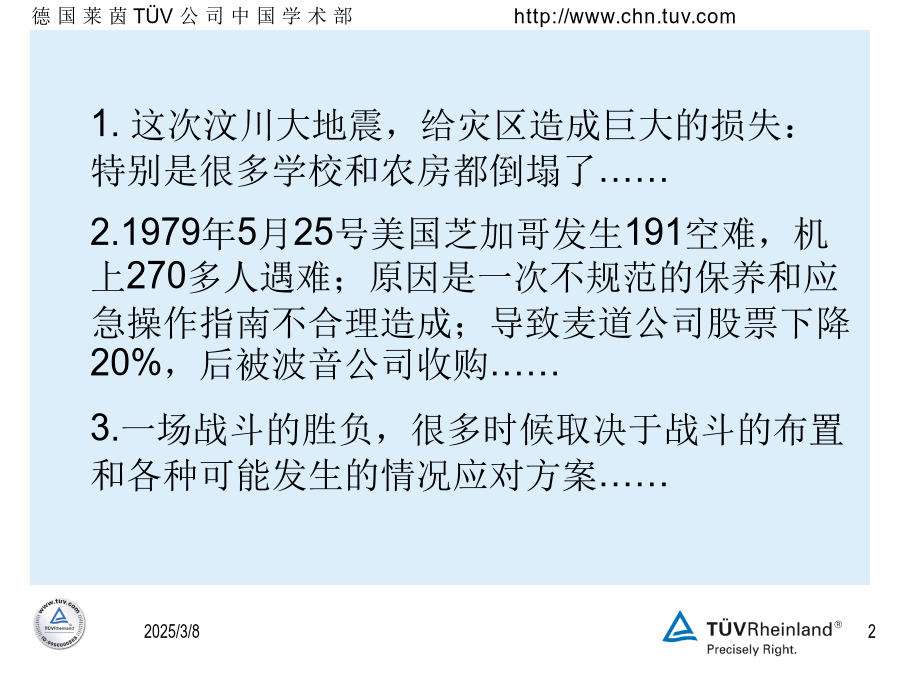

1.这次汶川大地震，给灾区造成巨大的损失：特别是很多学校和农房都倒塌了……
2.1979年5月25号美国芝加哥发生191空难，机上270多人遇难；原因是一次不规范的保养和应急操作指南不合理造成；导致麦道公司股票下降20%，后被波音公司收购……

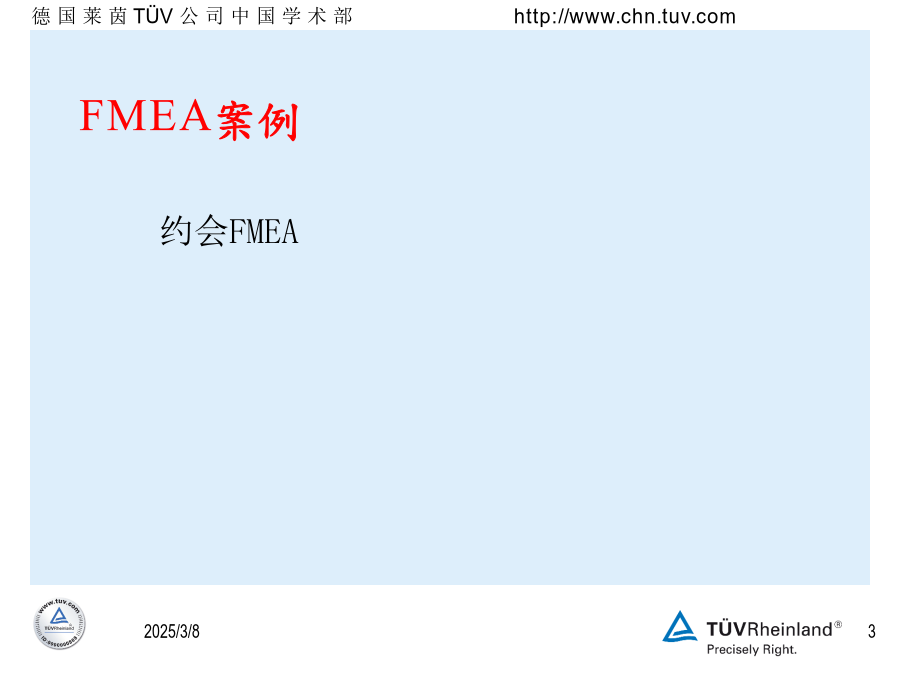

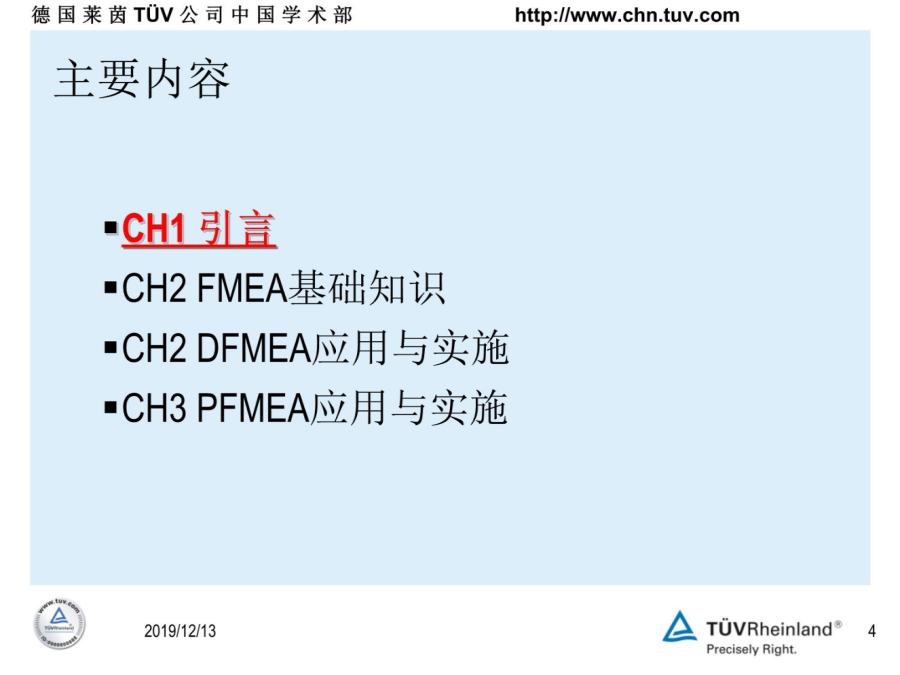

3.一场战斗的胜负，很多时候取决于战斗的布置和各种可能发生的情况应对方案……FMEA案例1.何谓失效2.后果应关注的内容3.什么是FMEA3.对FMEA的作用主要内容1.FMEA的理解已做的事3.FMEA解决问题的逻辑思路4.TS16949----FMEA类型DFMEA：
产品设计工程师所采用的一种工具
考虑的是产品设计造成的失效
为产品设计的策划和试验提供信息
PFMEA：
工艺工程师所采用的一种工具
考虑的是制造过程中造成的失效
为制造工艺的控制提供信息5.FMEA实施的时间与时机5.FMEA实施的时间与时机6.FMEA分析步骤流程6.FMEA分析步骤流程7.FMEA实施过程中注意事项--阶段7.FMEA实施过程中注意事项--责任7.FMEA实施过程中注意事项—及时性7.FMEA实施过程中注意事项--关于分值8.FMEA分值制定这是一张典型的DFMEA的表格计算RiskPriorityNumber(RPN)9.FMEA实施措施后追踪9.FMEA实施措施后追踪10.FMEA的收益10.FMEA的收益主要内容1.DFMEA实施前准备1.DFMEA实施前准备产
品
或
系
统
3.DFMEA分析方法产品：电机
失效模式：
原因：4.DFMEA栏位项目介绍建议措施降低分数的排序如下：首先是严重度，再来是频度，最后是探测度
在一般的实践中当严重度是9或10时，不管RPN是如何都必须特别注意确认是否已利用现行的设计控制或预防/纠正措施
措施行动应考虑，但不局限于：
修改设计几何尺寸和/或公差
修改材料规范
试验设计或其解决问题的技巧
修改试验计划建议措施主要目的是经由设计改进来增加顾客满意度
只有设计修改才能使严重度级别减小
只能通过设计修改来消除或控制一个或多个失效模式的起因/机理来实现降低频度级别
增加设计确认/验证措施只能减小探测度级别当实施一项措施后，简要记录具体的措施和生效日期，包括措施的证据资料的索引等项目/功能5.DFMEA的跟踪行动5.DFMEA的跟踪行动主要内容1.PFMEA目的2.PFMEA是集体的努力的结果3.PFMEA关注的重点过程FMEA并不是依靠改变产品设计来克服过程缺陷的，但它要考虑与计划的制造或装配过程有关的产品设计特性参数，以便最大限度地保障产品能满足顾客的要求和期望3.PFMEA关注的重点3.PFMEA关注的重点4.PFMEA实施准备：创建流程图4.PFMEA实施准备：创建流程图4.PFMEA实施准备：创建流程图5.PFMEA表格填写说明这是一张典型的PFMEA的表格还有什么问题？
