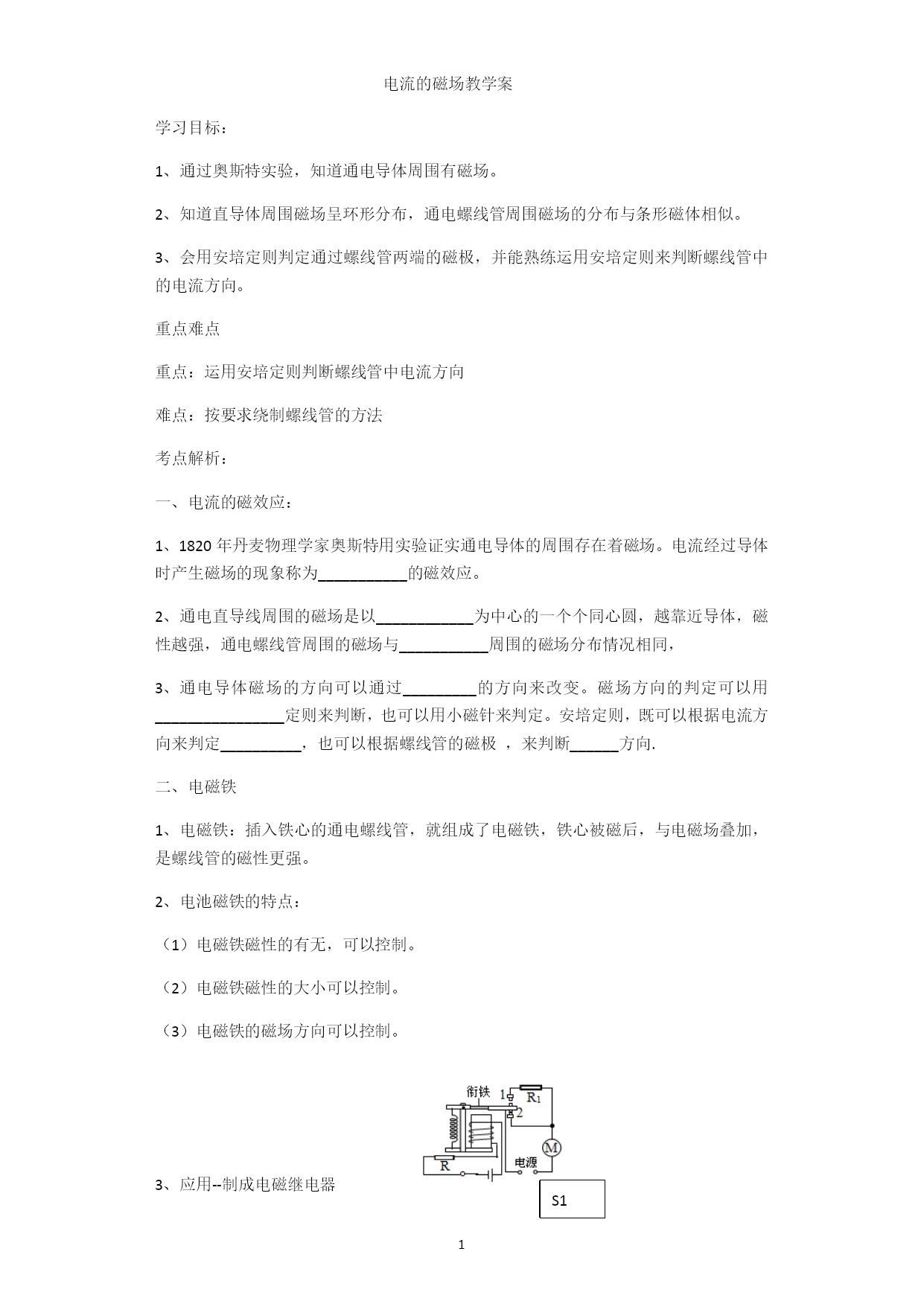

电流的磁场教学案
学习目标：
1、通过奥斯特实验，知道通电导体周围有磁场。
2、知道直导体周围磁场呈环形分布，通电螺线管周围磁场的分布与条形磁体相似。
3、会用安培定则判定通过螺线管两端的磁极，并能熟练运用安培定则来判断螺线管中的电流方向。
重点难点
重点：运用安培定则判断螺线管中电流方向
难点：按要求绕制螺线管的方法
考点解析：
电流的磁效应：
1、1820年丹麦物理学家奥斯特用实验证实通电导体的周围存在着磁场。电流经过导体时产生磁场的现象称为___________的磁效应。
通电直导线周围的磁场是以____________为中心的一个个同心圆，越靠近导体，磁性越强，通电螺线管周围的磁场与___________周围的磁场分布情况相同，
通电导体磁场的方向可以通过_________的方向来改变。磁场方向的判定可以用________________定则来判断，也可以用小磁针来判定。安培定则，既可以根据电流方向来判定__________，也可以根据螺线管的磁极，来判断______方向.
电磁铁
电磁铁：插入铁心的通电螺线管，就组成了电磁铁，铁心被磁后，与电磁场叠加，是螺线管的磁性更强。
电池磁铁的特点：
电磁铁磁性的有无，可以控制。
电磁铁磁性的大小可以控制。
电磁铁的磁场方向可以控制。
S1
应用--制成电磁继电器

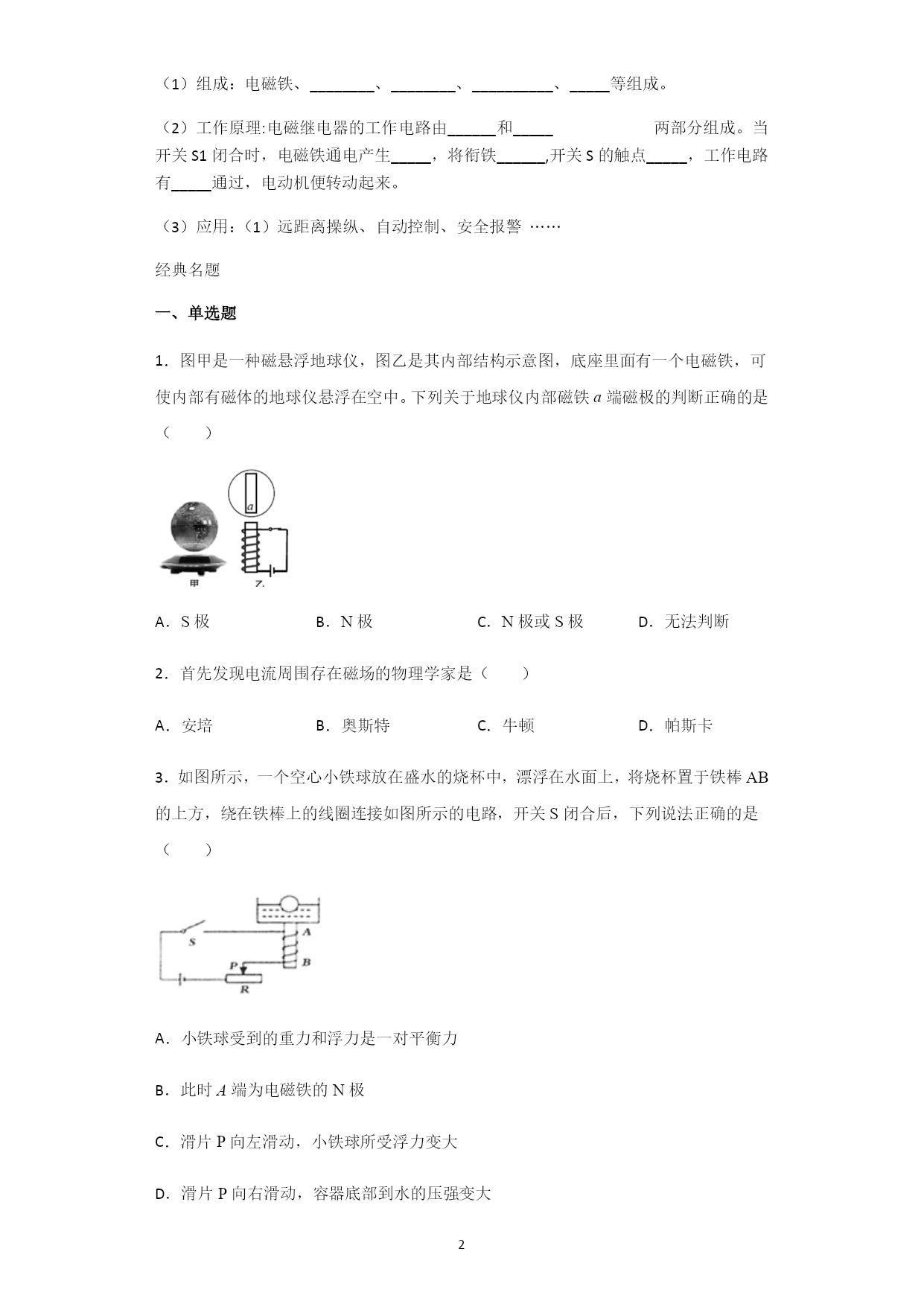

组成：电磁铁、________、________、__________、_____等组成。
工作原理:电磁继电器的工作电路由______和_____两部分组成。当开关S1闭合时，电磁铁通电产生_____，将衔铁______,开关S的触点_____，工作电路有_____通过，电动机便转动起来。
应用：（1）远距离操纵、自动控制、安全报警……
经典名题
一、单选题
1．图甲是一种磁悬浮地球仪，图乙是其内部结构示意图，底座里面有一个电磁铁，可使内部有磁体的地球仪悬浮在空中。下列关于地球仪内部磁铁a端磁极的判断正确的是（）

A．S极 B．N极 C．N极或S极 D．无法判断
2．首先发现电流周围存在磁场的物理学家是（）
A．安培 B．奥斯特 C．牛顿 D．帕斯卡
3．如图所示，一个空心小铁球放在盛水的烧杯中，漂浮在水面上，将烧杯置于铁棒AB的上方，绕在铁棒上的线圈连接如图所示的电路，开关S闭合后，下列说法正确的是（）

A．小铁球受到的重力和浮力是一对平衡力
B．此时A端为电磁铁的N极
C．滑片P向左滑动，小铁球所受浮力变大
D．滑片P向右滑动，容器底部到水的压强变大

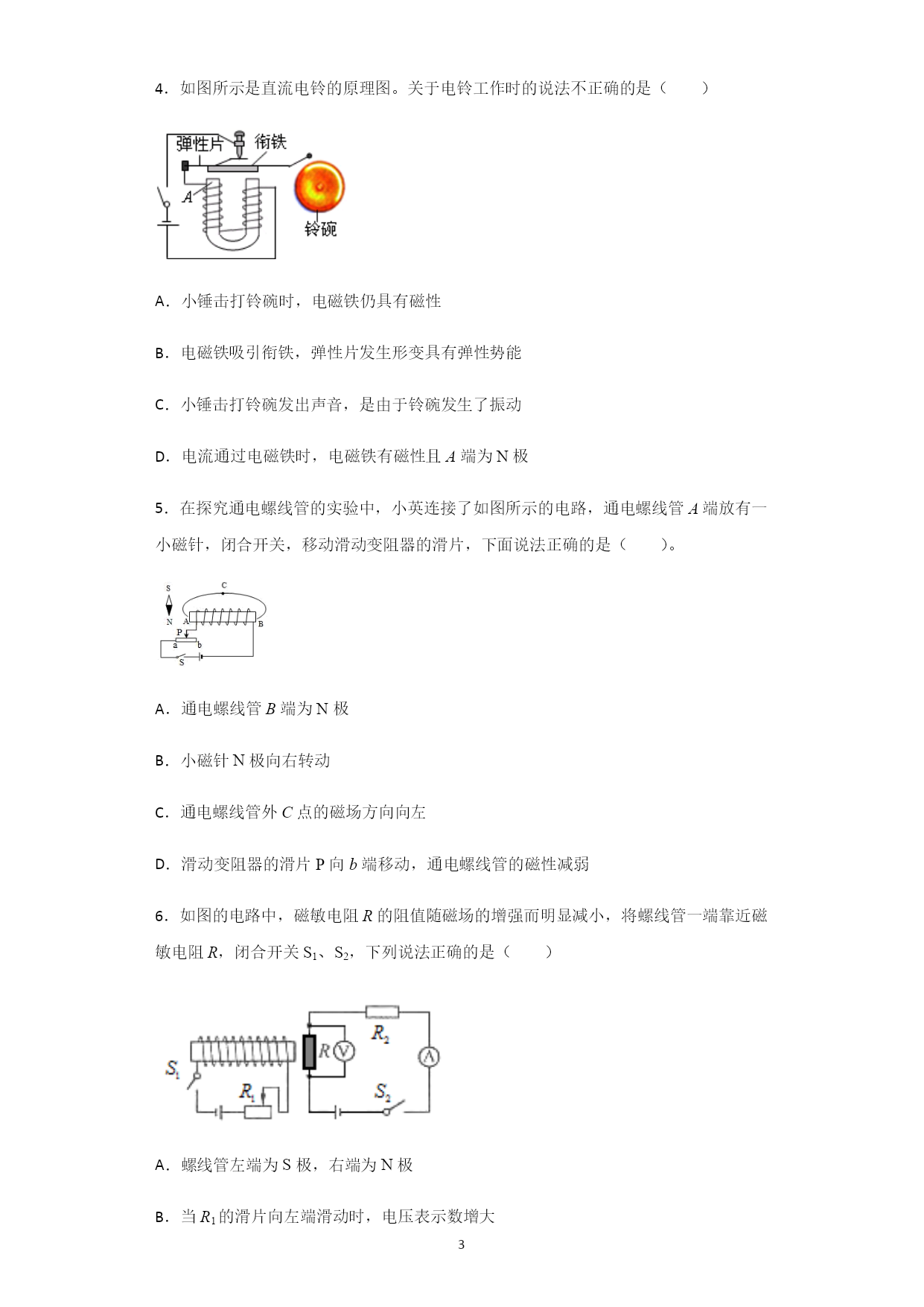

4．如图所示是直流电铃的原理图。关于电铃工作时的说法不正确的是（）

A．小锤击打铃碗时，电磁铁仍具有磁性
B．电磁铁吸引衔铁，弹性片发生形变具有弹性势能
C．小锤击打铃碗发出声音，是由于铃碗发生了振动
D．电流通过电磁铁时，电磁铁有磁性且A端为N极
5．在探究通电螺线管的实验中，小英连接了如图所示的电路，通电螺线管A端放有一小磁针，闭合开关，移动滑动变阻器的滑片，下面说法正确的是（）。

A．通电螺线管B端为N极
B．小磁针N极向右转动
C．通电螺线管外C点的磁场方向向左
D．滑动变阻器的滑片P向b端移动，通电螺线管的磁性减弱
6．如图的电路中，磁敏电阻R的阻值随磁场的增强而明显减小，将螺线管一端靠近磁敏电阻R，闭合开关S1、S2，下列说法正确的是（）

A．螺线管左端为S极，右端为N极
B．当R1的滑片向左端滑动时，电压表示数增大
C．当R1的滑片向右端滑动时，电流表示数减小
D．在螺线管中插入铁芯，电压表示数增大

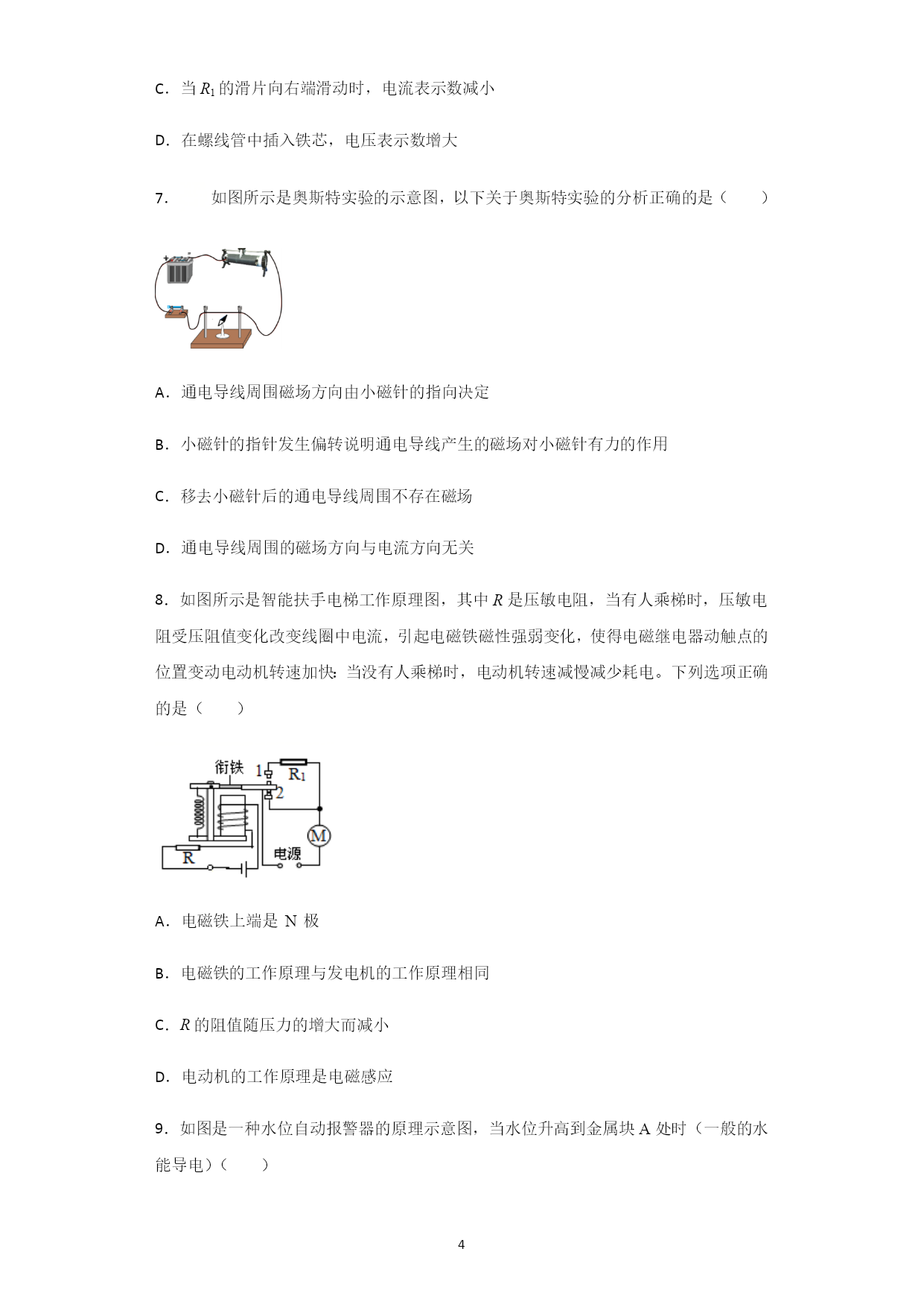

7．如图所示是奥斯特实验的示意图，以下关于奥斯特实验的分析正确的是（）

A．通电导线周围磁场方向由小磁针的指向决定
B．小磁针的指针发生偏转说明通电导线产生的磁场对小磁针有力的作用
C．移去小磁针后的通电导线周围不存在磁场
D．通电导线周围的磁场方向与电流方向无关
8．如图所示是智能扶手电梯工作原理图，其中R是压敏电阻，当有人乘梯时，压敏电阻受压阻值变化改变线圈中电流，引起电磁铁磁性强弱变化，使得电磁继电器动触点的位置变动电动机转速加快：当没有人乘梯时，电动机转速减慢减少耗电。下列选项正确的是（）

A．电磁铁上端是N极
B．电磁铁的工作原理与发电机的工作原理相同
C．R的阻值随压力的增大而减小
D．电动机的工作原理是电磁感应

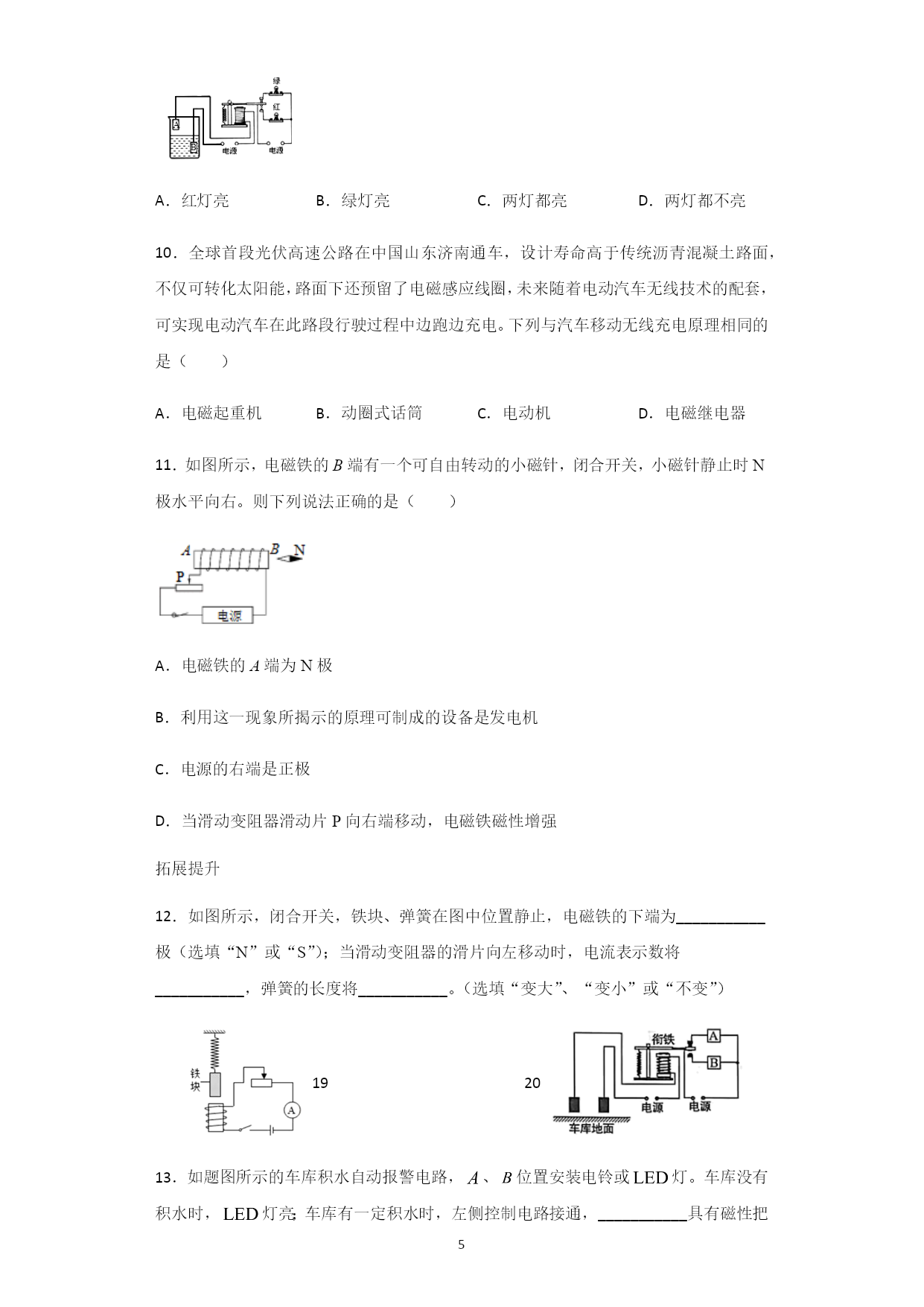

9．如图是一种水位自动报警器的原理示意图，当水位升高到金属块A处时（一般的水能导电）（）

A．红灯亮 B．绿灯亮 C．两灯都亮 D．两灯都不亮
10．全球首段光伏高速公路在中国山东济南通车，设计寿命高于传统沥青混凝土路面，不仅可转化太阳能，路面下还预留了电磁感应线圈，未来随着电动汽车无线技术的
