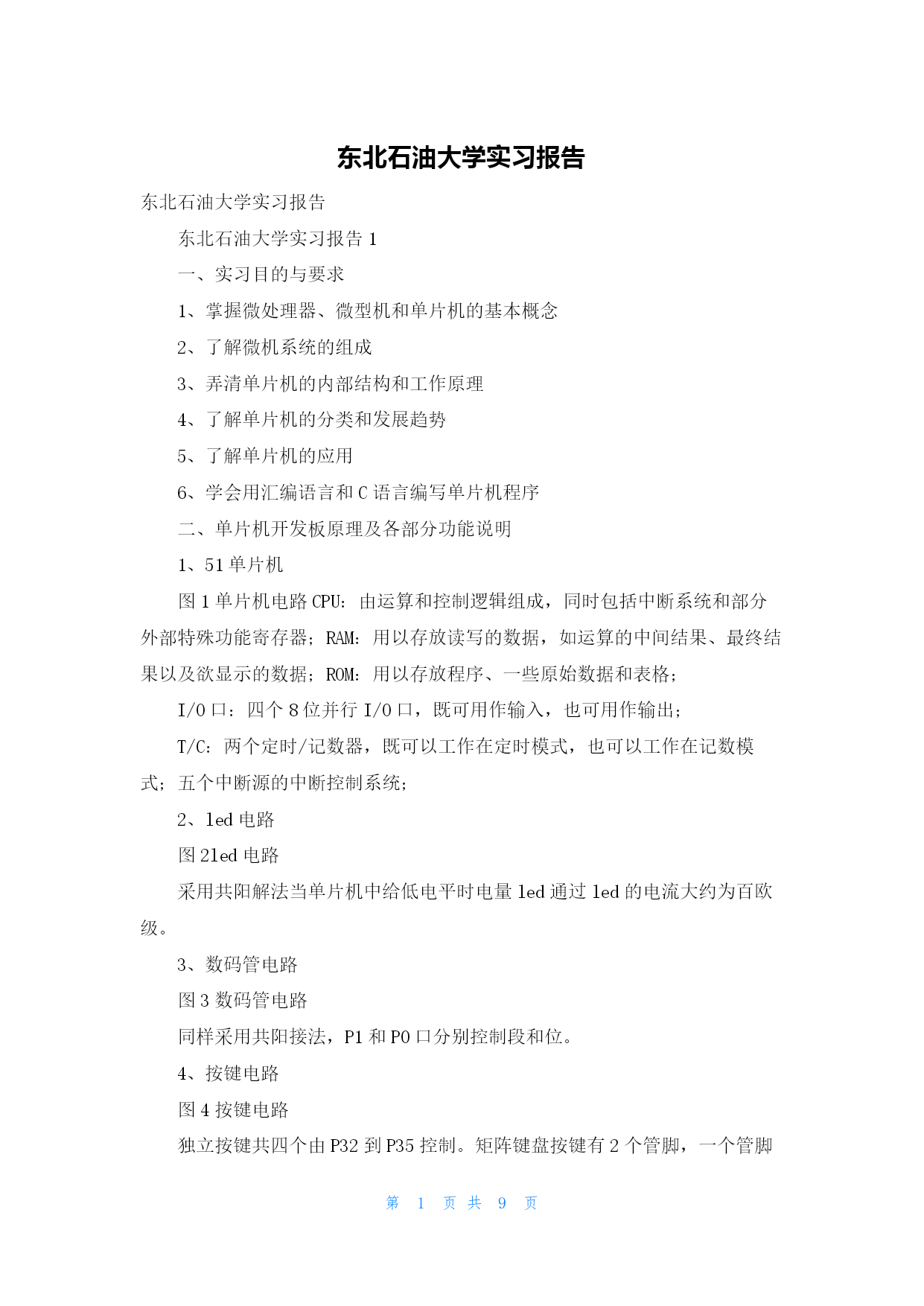

东北石油大学实习报告

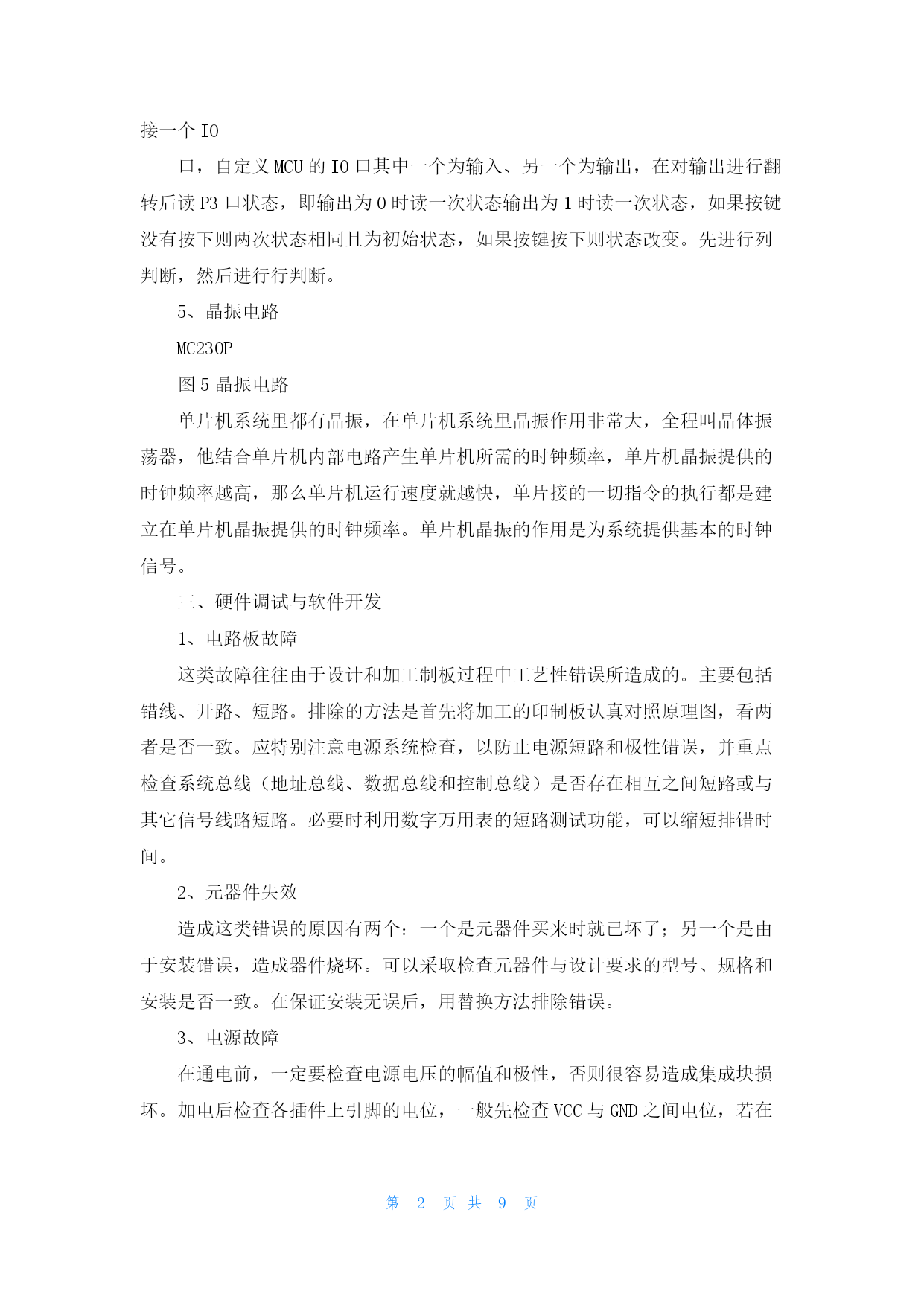

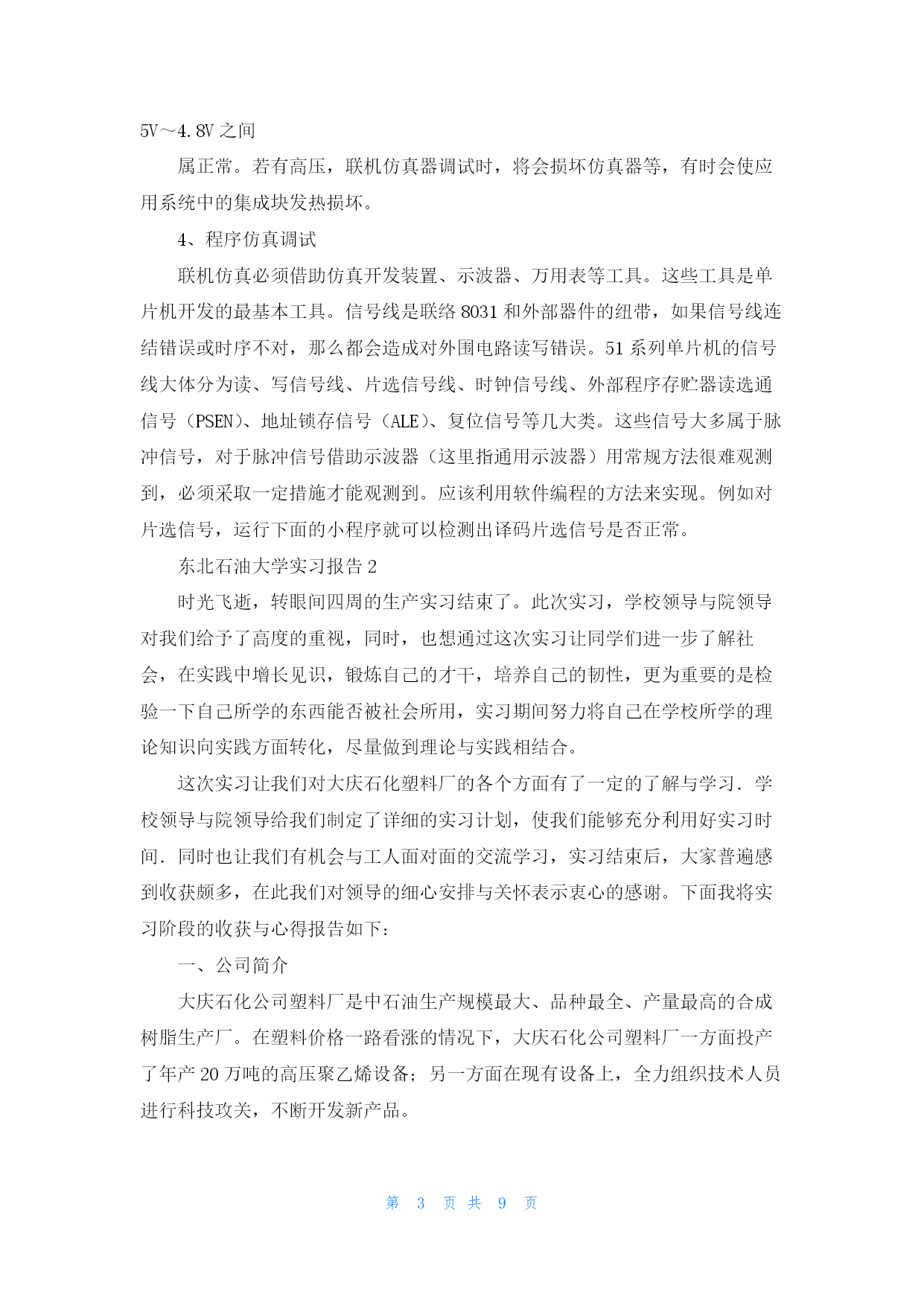

东北石油大学实习报告东北石油大学实习报告1一、实习目的与要求1、掌握微处理器、微型机和单片机的基本概念2、了解微机系统的组成3、弄清单片机的内部结构和工作原理4、了解单片机的分类和发展趋势5、了解单片机的应用6、学会用汇编语言和C语言编写单片机程序二、单片机开发板原理及各部分功能说明1、51单片机图1单片机电路CPU：由运算和控制逻辑组成，同时包括中断系统和部分外部特殊功能寄存器；RAM：用以存放读写的数据，如运算的中间结果、最终结果以及欲显示的数据；ROM：用以存放程序、一些原始数据和表格；I/O口：四个8位并行I/O口，既可用作输入，也可用作输出；T/C：两个定时/记数器，既可以工作在定时模式，也可以工作在记数模式；五个中断源的中断控制系统；2、led电路图2led电路采用共阳解法当单片机中给低电平时电量led通过led的电流大约为百欧级。3、数码管电路图3数码管电路同样采用共阳接法，P1和P0口分别控制段和位。4、按键电路图4按键电路独立按键共四个由P32到P35控制。矩阵键盘按键有2个管脚，一个管脚接一个IO口，自定义MCU的IO口其中一个为输入、另一个为输出，在对输出进行翻转后读P3口状态，即输出为0时读一次状态输出为1时读一次状态，如果按键没有按下则两次状态相同且为初始状态，如果按键按下则状态改变。先进行列判断，然后进行行判断。5、晶振电路MC230P图5晶振电路单片机系统里都有晶振，在单片机系统里晶振作用非常大，全程叫晶体振荡器，他结合单片机内部电路产生单片机所需的时钟频率，单片机晶振提供的时钟频率越高，那么单片机运行速度就越快，单片接的一切指令的执行都是建立在单片机晶振提供的时钟频率。单片机晶振的作用是为系统提供基本的时钟信号。三、硬件调试与软件开发1、电路板故障这类故障往往由于设计和加工制板过程中工艺性错误所造成的。主要包括错线、开路、短路。排除的方法是首先将加工的印制板认真对照原理图，看两者是否一致。应特别注意电源系统检查，以防止电源短路和极性错误，并重点检查系统总线（地址总线、数据总线和控制总线）是否存在相互之间短路或与其它信号线路短路。必要时利用数字万用表的短路测试功能，可以缩短排错时间。2、元器件失效造成这类错误的原因有两个：一个是元器件买来时就已坏了；另一个是由于安装错误，造成器件烧坏。可以采取检查元器件与设计要求的型号、规格和安装是否一致。在保证安装无误后，用替换方法排除错误。3、电源故障在通电前，一定要检查电源电压的幅值和极性，否则很容易造成集成块损坏。加电后检查各插件上引脚的电位，一般先检查VCC与GND之间电位，若在5V～4.8V之间属正常。若有高压，联机仿真器调试时，将会损坏仿真器等，有时会使应用系统中的集成块发热损坏。4、程序仿真调试联机仿真必须借助仿真开发装置、示波器、万用表等工具。这些工具是单片机开发的最基本工具。信号线是联络8031和外部器件的纽带，如果信号线连结错误或时序不对，那么都会造成对外围电路读写错误。51系列单片机的信号线大体分为读、写信号线、片选信号线、时钟信号线、外部程序存贮器读选通信号（PSEN）、地址锁存信号（ALE）、复位信号等几大类。这些信号大多属于脉冲信号，对于脉冲信号借助示波器（这里指通用示波器）用常规方法很难观测到，必须采取一定措施才能观测到。应该利用软件编程的方法来实现。例如对片选信号，运行下面的小程序就可以检测出译码片选信号是否正常。东北石油大学实习报告2时光飞逝，转眼间四周的生产实习结束了。此次实习，学校领导与院领导对我们给予了高度的重视，同时，也想通过这次实习让同学们进一步了解社会，在实践中增长见识，锻炼自己的才干，培养自己的韧性，更为重要的是检验一下自己所学的东西能否被社会所用，实习期间努力将自己在学校所学的理论知识向实践方面转化，尽量做到理论与实践相结合。这次实习让我们对大庆石化塑料厂的各个方面有了一定的了解与学习．学校领导与院领导给我们制定了详细的实习计划，使我们能够充分利用好实习时间．同时也让我们有机会与工人面对面的交流学习，实习结束后，大家普遍感到收获颇多，在此我们对领导的细心安排与关怀表示衷心的感谢。下面我将实习阶段的收获与心得报告如下：一、公司简介大庆石化公司塑料厂是中石油生产规模最大、品种最全、产量最高的合成树脂生产厂。在塑料价格一路看涨的情况下，大庆石化公司塑料厂一方面投产了年产20万吨的高压聚乙烯设备；另一方面在现有设备上，全力组织技术人员进行科技攻关，不断开发新产品。为尽快使食品包装用中空容器专用树脂5000B满足市场需求，填补目前我国HDPE树脂没有食品级中空产品的空白，该厂科研人员经过多次试验，确定了最佳配方，在HDPE装置A线试生产165吨，产品
