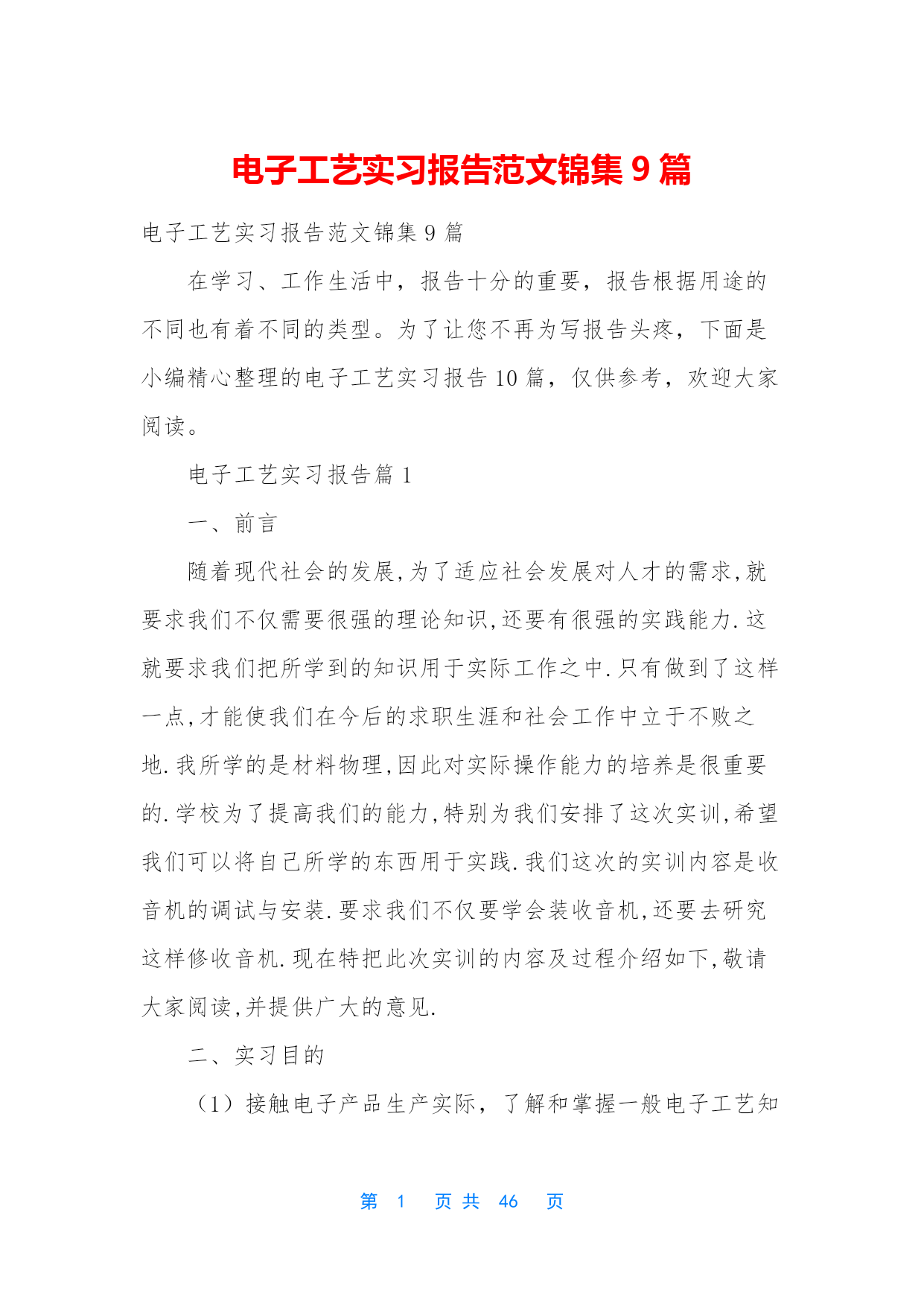

电子工艺实习报告范文锦集9篇

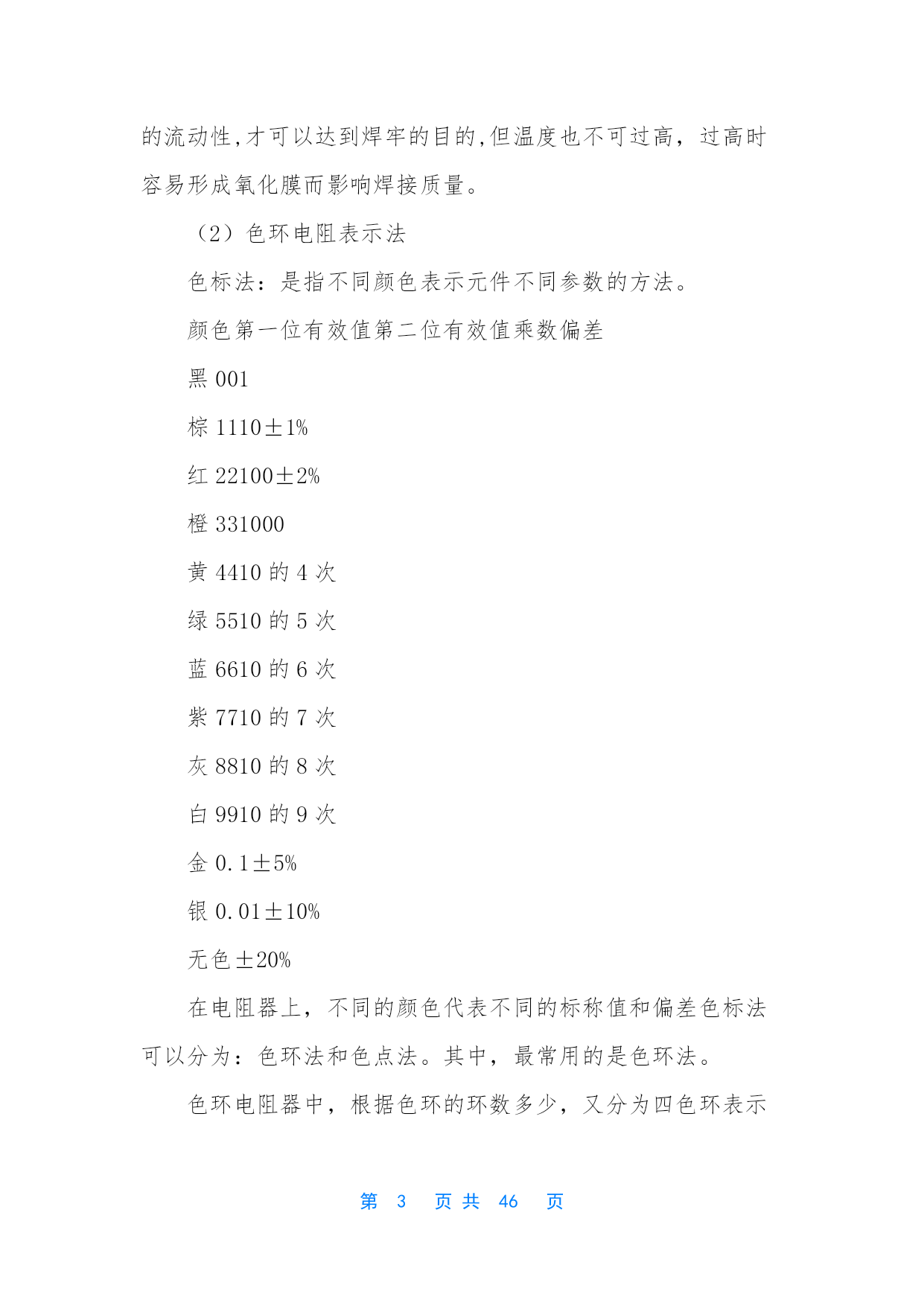

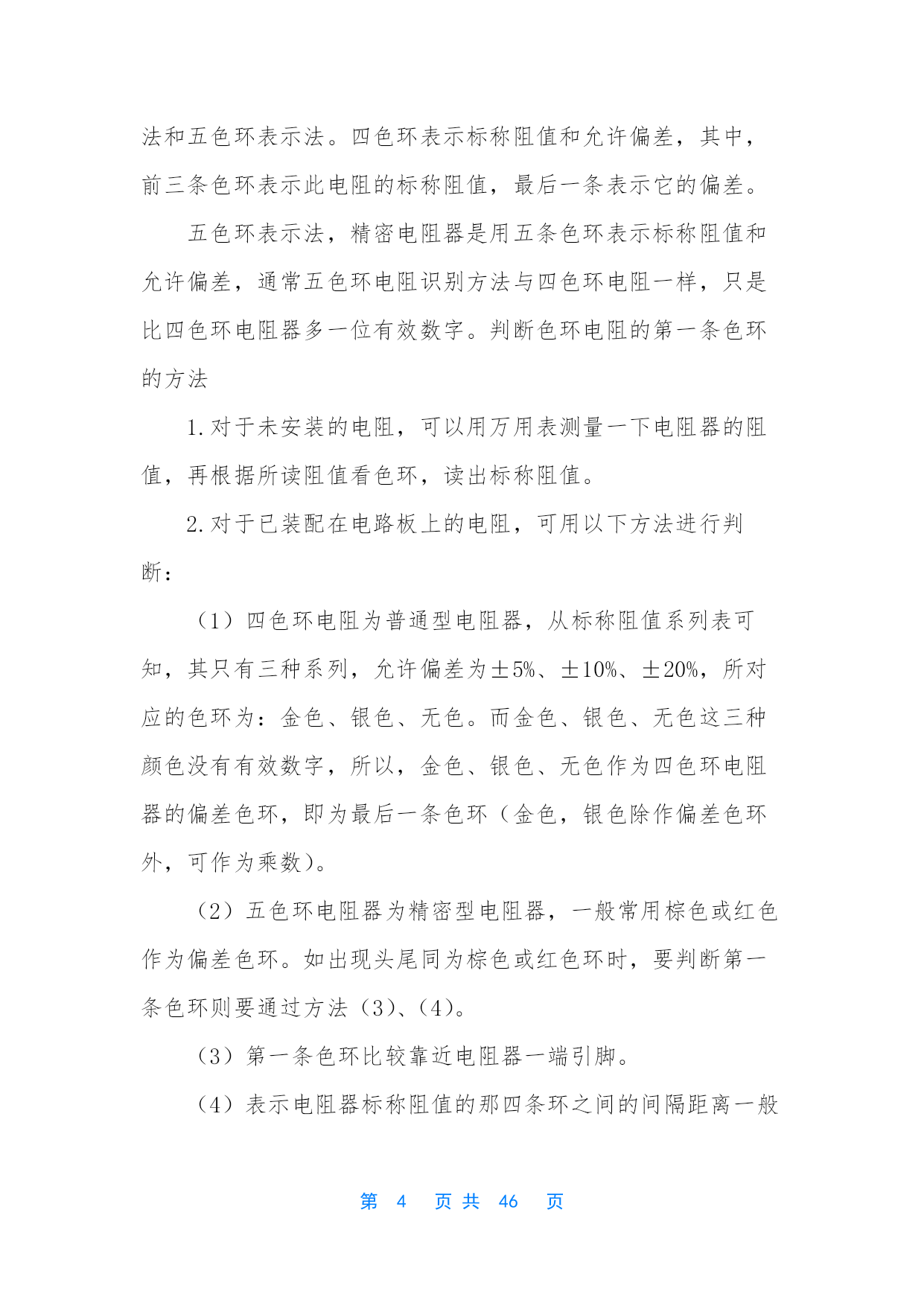

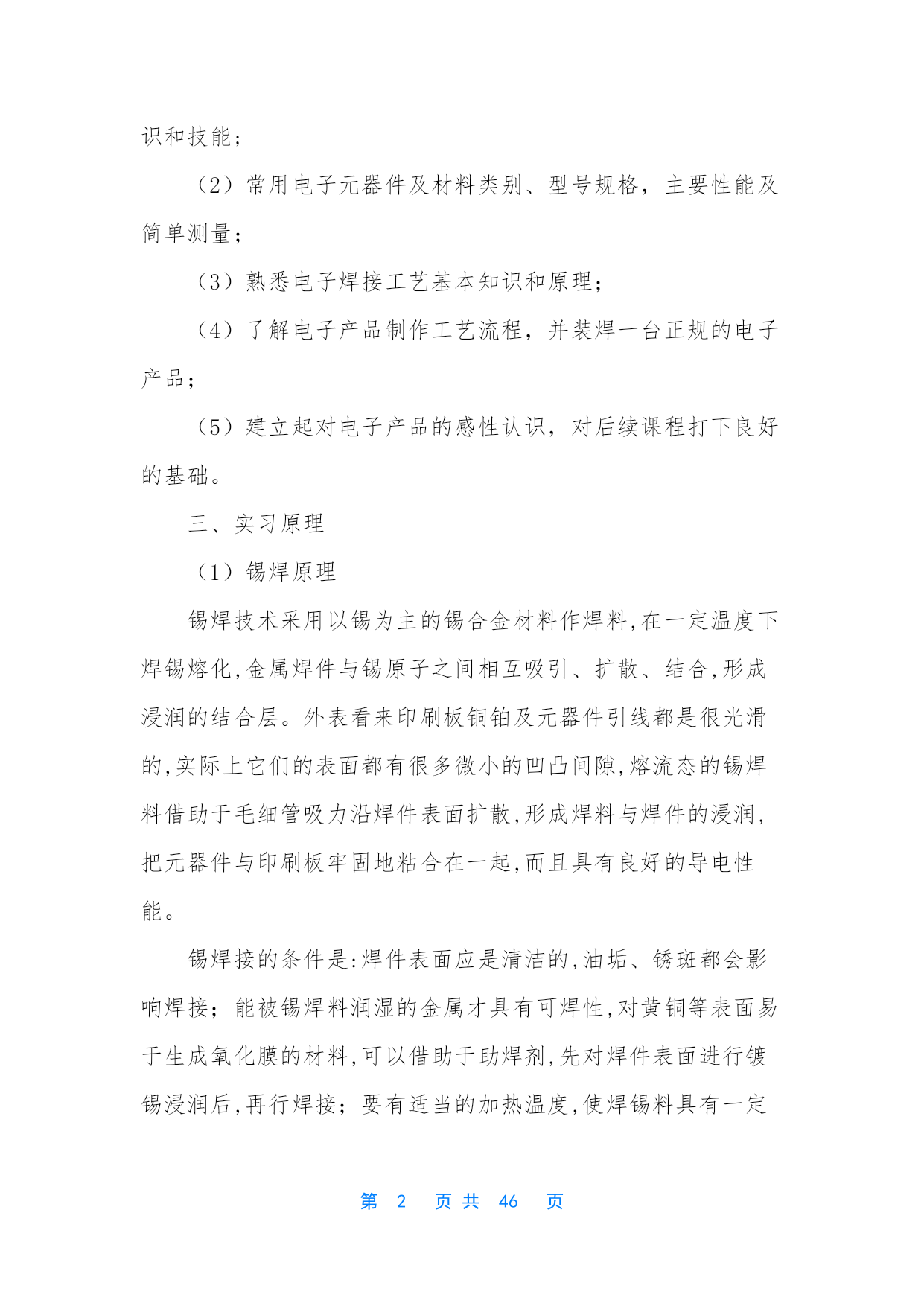

电子工艺实习报告范文锦集9篇在学习、工作生活中，报告十分的重要，报告根据用途的不同也有着不同的类型。为了让您不再为写报告头疼，下面是小编精心整理的电子工艺实习报告10篇，仅供参考，欢迎大家阅读。电子工艺实习报告篇1一、前言随着现代社会的发展,为了适应社会发展对人才的需求,就要求我们不仅需要很强的理论知识,还要有很强的实践能力.这就要求我们把所学到的知识用于实际工作之中.只有做到了这样一点,才能使我们在今后的求职生涯和社会工作中立于不败之地.我所学的是材料物理,因此对实际操作能力的培养是很重要的.学校为了提高我们的能力,特别为我们安排了这次实训,希望我们可以将自己所学的东西用于实践.我们这次的实训内容是收音机的调试与安装.要求我们不仅要学会装收音机,还要去研究这样修收音机.现在特把此次实训的内容及过程介绍如下,敬请大家阅读,并提供广大的意见.二、实习目的（1）接触电子产品生产实际，了解和掌握一般电子工艺知识和技能;（2）常用电子元器件及材料类别、型号规格，主要性能及简单测量；（3）熟悉电子焊接工艺基本知识和原理；（4）了解电子产品制作工艺流程，并装焊一台正规的电子产品；（5）建立起对电子产品的感性认识，对后续课程打下良好的基础。三、实习原理（1）锡焊原理锡焊技术采用以锡为主的锡合金材料作焊料,在一定温度下焊锡熔化,金属焊件与锡原子之间相互吸引、扩散、结合,形成浸润的结合层。外表看来印刷板铜铂及元器件引线都是很光滑的,实际上它们的表面都有很多微小的凹凸间隙,熔流态的锡焊料借助于毛细管吸力沿焊件表面扩散,形成焊料与焊件的浸润,把元器件与印刷板牢固地粘合在一起,而且具有良好的导电性能。锡焊接的条件是:焊件表面应是清洁的,油垢、锈斑都会影响焊接；能被锡焊料润湿的金属才具有可焊性,对黄铜等表面易于生成氧化膜的材料,可以借助于助焊剂,先对焊件表面进行镀锡浸润后,再行焊接；要有适当的加热温度,使焊锡料具有一定的流动性,才可以达到焊牢的目的,但温度也不可过高，过高时容易形成氧化膜而影响焊接质量。（2）色环电阻表示法色标法：是指不同颜色表示元件不同参数的方法。颜色第一位有效值第二位有效值乘数偏差黑001棕1110±1%红22100±2%橙331000黄4410的4次绿5510的5次蓝6610的6次紫7710的7次灰8810的8次白9910的9次金0.1±5%银0.01±10%无色±20%在电阻器上，不同的颜色代表不同的标称值和偏差色标法可以分为：色环法和色点法。其中，最常用的是色环法。色环电阻器中，根据色环的环数多少，又分为四色环表示法和五色环表示法。四色环表示标称阻值和允许偏差，其中，前三条色环表示此电阻的标称阻值，最后一条表示它的偏差。五色环表示法，精密电阻器是用五条色环表示标称阻值和允许偏差，通常五色环电阻识别方法与四色环电阻一样，只是比四色环电阻器多一位有效数字。判断色环电阻的第一条色环的方法1.对于未安装的电阻，可以用万用表测量一下电阻器的阻值，再根据所读阻值看色环，读出标称阻值。2.对于已装配在电路板上的电阻，可用以下方法进行判断：（1）四色环电阻为普通型电阻器，从标称阻值系列表可知，其只有三种系列，允许偏差为±5%、±10%、±20%，所对应的色环为：金色、银色、无色。而金色、银色、无色这三种颜色没有有效数字，所以，金色、银色、无色作为四色环电阻器的偏差色环，即为最后一条色环（金色，银色除作偏差色环外，可作为乘数）。（2）五色环电阻器为精密型电阻器，一般常用棕色或红色作为偏差色环。如出现头尾同为棕色或红色环时，要判断第一条色环则要通过方法（3）、（4）。（3）第一条色环比较靠近电阻器一端引脚。（4）表示电阻器标称阻值的那四条环之间的间隔距离一般为等距离，而表示偏差的色环（即最后一条色环）一般与第四条色环的间隔比较大，以此判断哪一条为最后一条色环。如图所示。在识别色环电阻器时，要注意以下几点：1.色环表中的标称阻值单位为欧姆。2.当允许偏差为±20%时，表示允许偏差的这条色环为电阻器本色，此时，四条色环的电阻器便只有三条了，一定要注意这一点。3.对于一些功率大的色环电阻器，在其外表将显示出它的功率，图示色环电阻表面上的数字2表示为此电阻的功率为2W。（3）ZX620收音机(xxxx芯片)原理图(4)收音机的原理就是把从天线接收到的高频信号经检波（解调）还原成音频信号，送到耳机或喇叭变成音波。由于科技进步，天空中有了很多不同频率的无线电波。如果把这许多电波全都接收下来，音频信号就会像处于闹市之中一样，许多声音混杂在一起，结果什么也听不清了。为了设法选择所需要的节目，在接收天线后，有一个选择性电路，它的作用是把所需的信号（电台）挑选出来，并把不要的信号“滤
