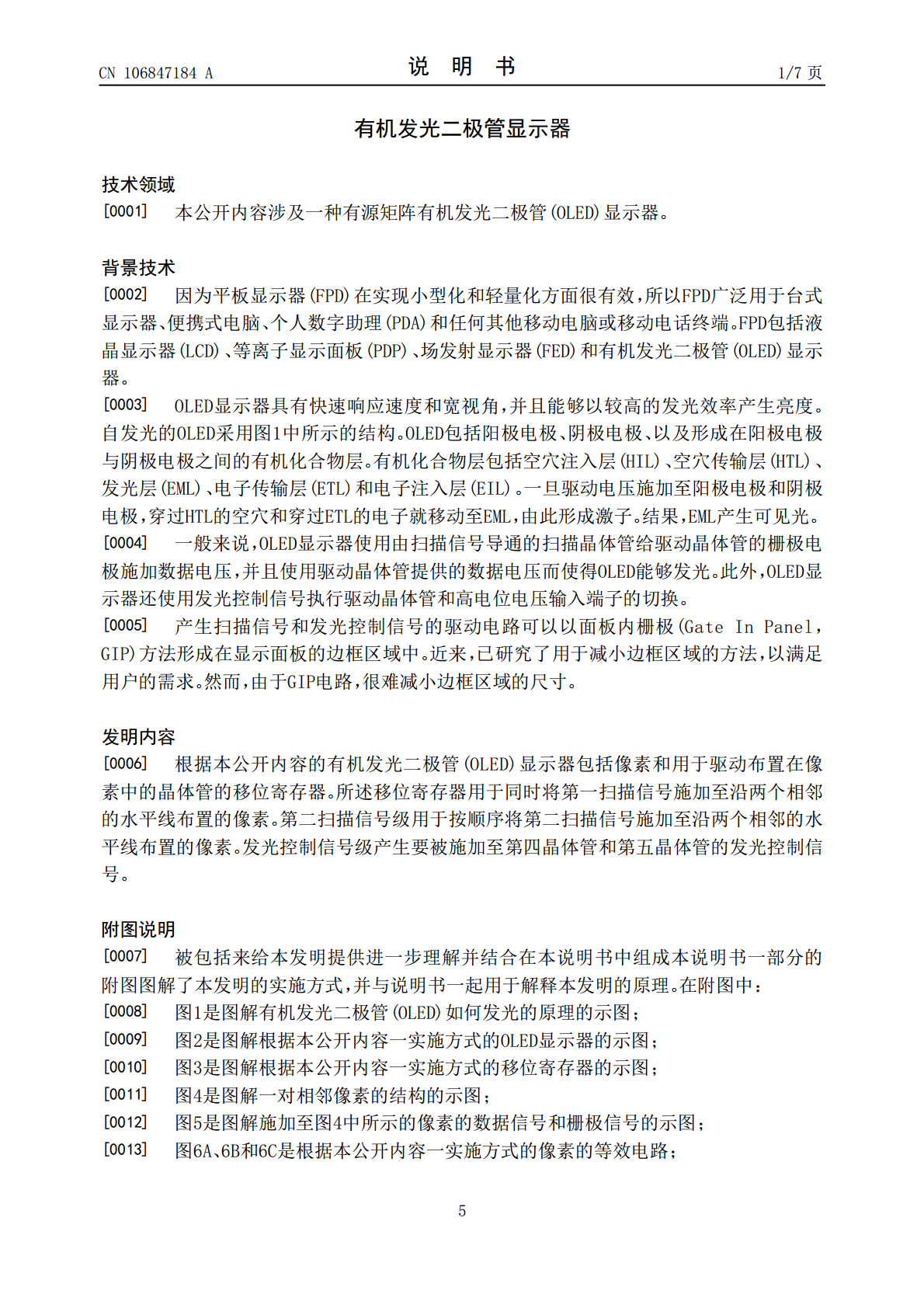

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106847184A(43)申请公布日2017.06.13(21)申请号201610875930.0(22)申请日2016.09.30(30)优先权数据10-2015-01382552015.09.30KR(71)申请人乐金显示有限公司地址韩国首尔(72)发明人朴泳柱尹盛煜(74)专利代理机构北京律诚同业知识产权代理有限公司11006代理人徐金国谢雪闽(51)Int.Cl.G09G3/3233(2016.01)权利要求书3页说明书7页附图10页(54)发明名称有机发光二极管显示器(57)摘要公开了一种有机发光二极管(OLED)显示器，包括像素和用于驱动布置在像素中的晶体管的移位寄存器。所述移位寄存器给沿两个相邻的水平线布置的像素同时施加第一扫描信号。第二扫描信号级给沿两个相邻的水平线布置的像素按顺序施加第二扫描信号。发光控制信号级产生要被施加至第四晶体管和第五晶体管的发光控制信号。CN106847184ACN106847184A权利要求书1/3页1.一种有机发光二极管(OLED)显示器，包括：像素；和移位寄存器，所述移位寄存器用于驱动布置在所述像素中的晶体管，其中每个像素包括：驱动晶体管，所述驱动晶体管包括连接至节点A的栅极电极、连接至节点B的漏极电极、以及连接至节点C的源极电极，并且所述驱动晶体管用于控制提供至有机发光二极管的驱动电流，所述有机发光二极管连接至节点D；第一晶体管，所述第一晶体管连接在所述节点A与所述节点B之间，并且包括接收第一扫描信号的栅极电极；第二晶体管，所述第二晶体管连接在所述节点D与初始化电压输入端子之间,并且包括接收所述第一扫描信号的栅极电极；第三晶体管，所述第三晶体管连接在数据线与所述节点C之间,并且包括接收第二扫描信号的栅极电极；第四晶体管，所述第四晶体管连接在所述节点B与高电位电压的输入端子之间；和第五晶体管，所述第五晶体管连接在所述节点C与所述节点D之间，并且其中所述移位寄存器包括：第一扫描信号级，所述第一扫描信号级用于同时将所述第一扫描信号施加至沿两个相邻的水平线布置的像素；第二扫描信号级，所述第二扫描信号级用于按顺序将所述第二扫描信号施加至沿所述两个相邻的水平线布置的像素；和发光控制信号级，所述发光控制信号级用于产生要被施加至所述第四晶体管和所述第五晶体管的发光控制信号。2.根据权利要求1所述的有机发光二极管显示器，其中在一个帧周期中的初始化周期中，所述第一晶体管和所述第二晶体管响应于所述第一扫描信号，将所述节点A初始化为高电位电压，并且将所述节点D初始化为初始化电压。3.根据权利要求2所述的有机发光二极管显示器，其中在所述初始化周期中，所述第一晶体管和所述第二晶体管响应于所述第一扫描信号导通，并且所述第四晶体管响应于所述发光控制信号导通，以将所述节点A初始化为高电位电压，并且将所述节点D初始化为初始化电压。4.根据权利要求2所述的有机发光二极管显示器，其中在所述帧周期中的紧随所述初始化周期之后的采样周期中，所述第一晶体管响应于所述第一扫描信号导通，并且所述第三晶体管响应于所述第二扫描信号导通，以使得所述驱动晶体管的漏极和源极被短路，从而使得所述驱动晶体管成为二极管连接的。5.根据权利要求1所述的有机发光二极管显示器，其中所述移位寄存器用于驱动沿彼此相邻的第j水平线和第(j+1)水平线布置的像素，所述移位寄存器包括：第j个第一扫描信号级，所述第j个第一扫描信号级用于将第j个第一扫描信号施加至沿第j水平线和第(j+1)水平线布置的像素中的第一晶体管和第二晶体管，j表示自然数；第j个第二扫描信号级，所述第j个第二扫描信号级用于将第j个第二扫描信号施加至沿第j水平线布置的像素中的第三晶体管；2CN106847184A权利要求书2/3页第j个发光控制信号级，所述第j个发光控制信号级用于将第j个发光控制信号施加至沿第j水平线布置的像素中的第五晶体管以及沿第(j-1)水平线布置的像素中的第四晶体管；和第(j+1)个发光控制信号级，所述第(j+1)个发光控制信号级用于将第(j+1)个发光控制信号施加至沿第j水平线布置的像素中的所述第四晶体管和沿第(j+1)水平线布置的像素中的第五晶体管。6.根据权利要求5所述的有机发光二极管显示器，其中在沿第j水平线布置的像素的初始化周期和采样周期中以及沿第(j+1)水平线布置像素的初始化周期和采样周期中，所述第j个第一扫描信号级输出用于导通所述第一晶体管和所述第二晶体管的第j个第一扫描信号。7.根据权利要求5所述的有机发光二极管显示器，其中在沿第j水平线布置的像素的采样周期中，所述第j个第二扫描信号级输出用于导通所述第三晶体管的第j个第二扫描信号。8.根据权利要求5所述的有机发光二极管显示器
