无内支撑件的吉他.pdf

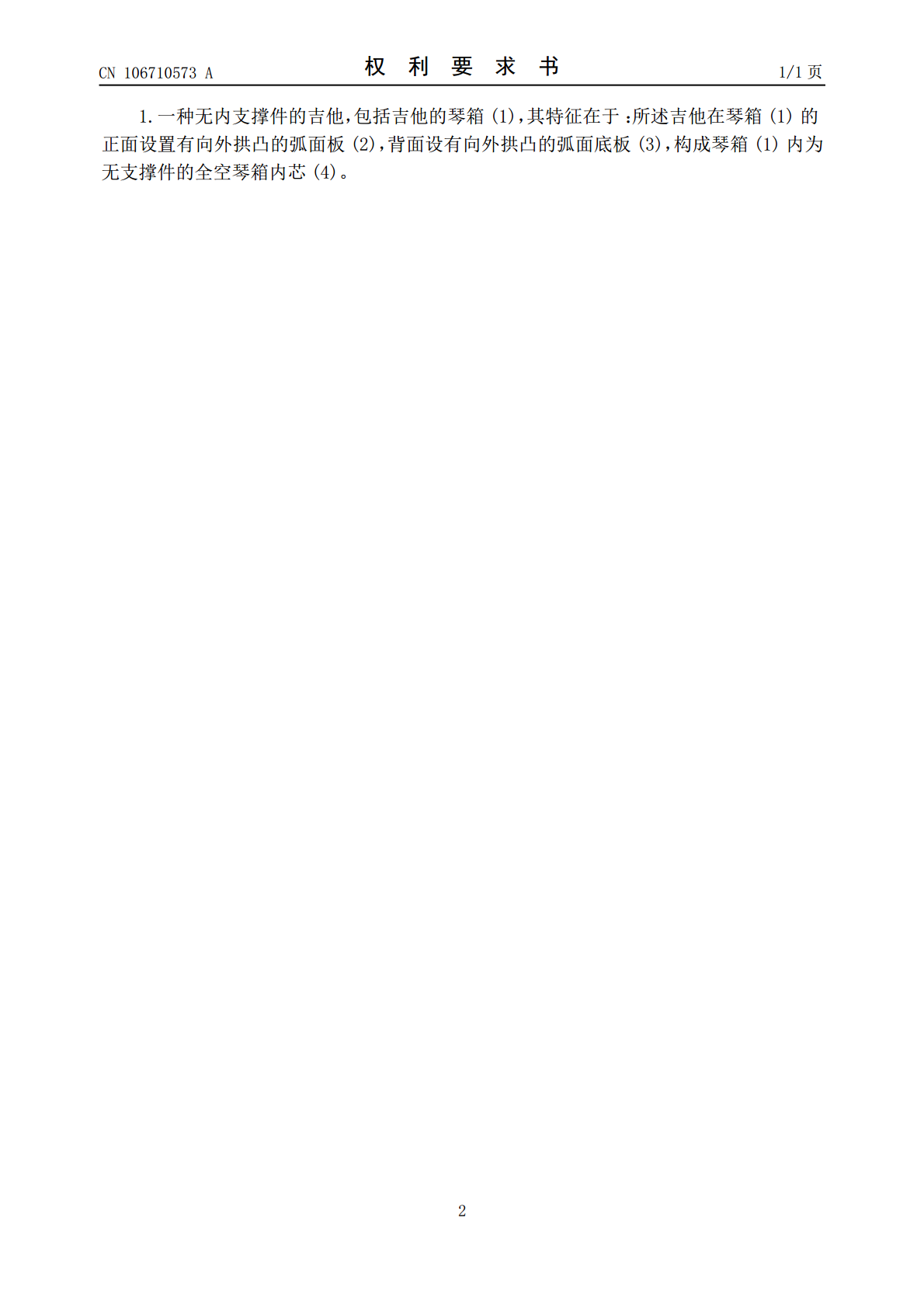

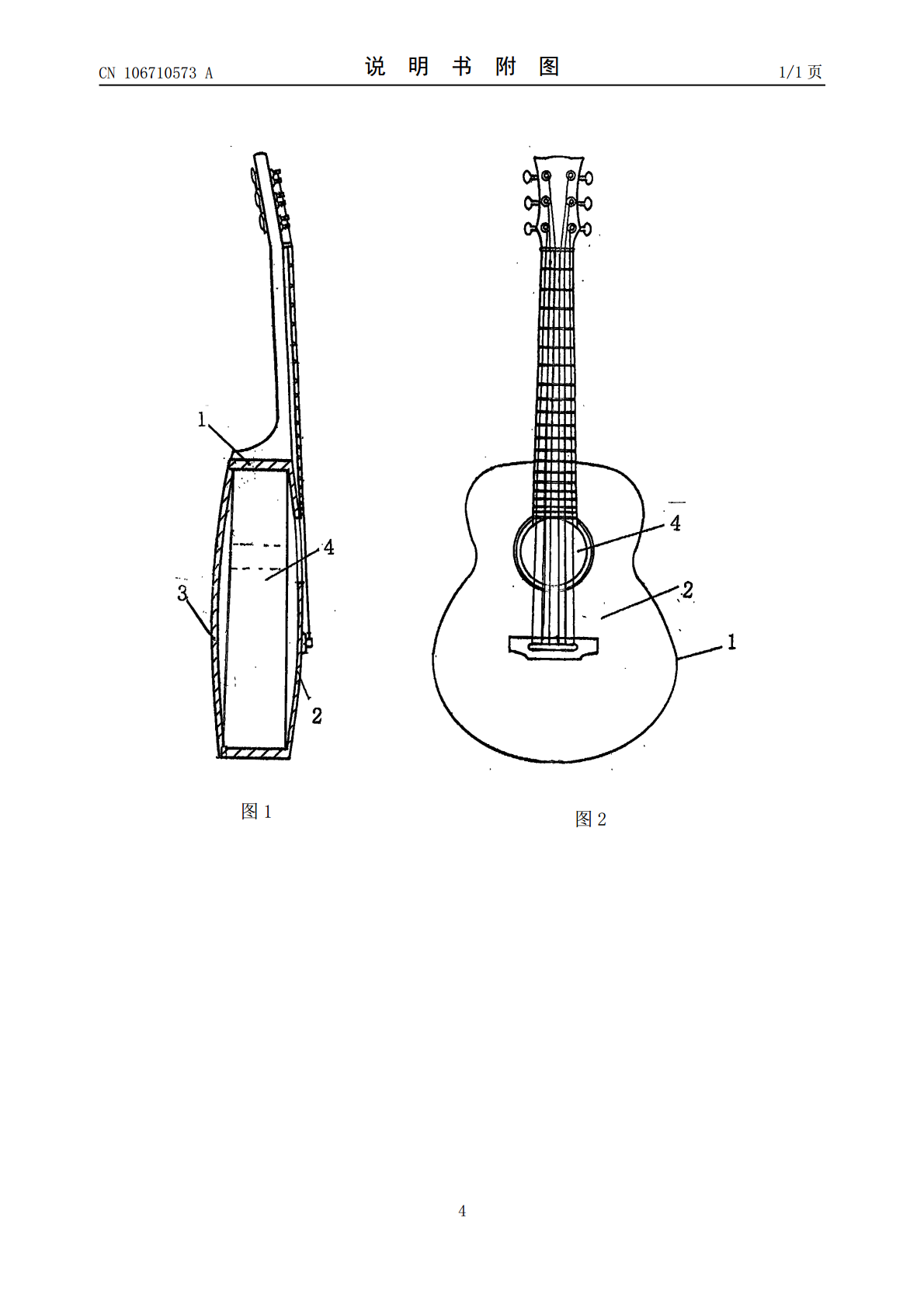

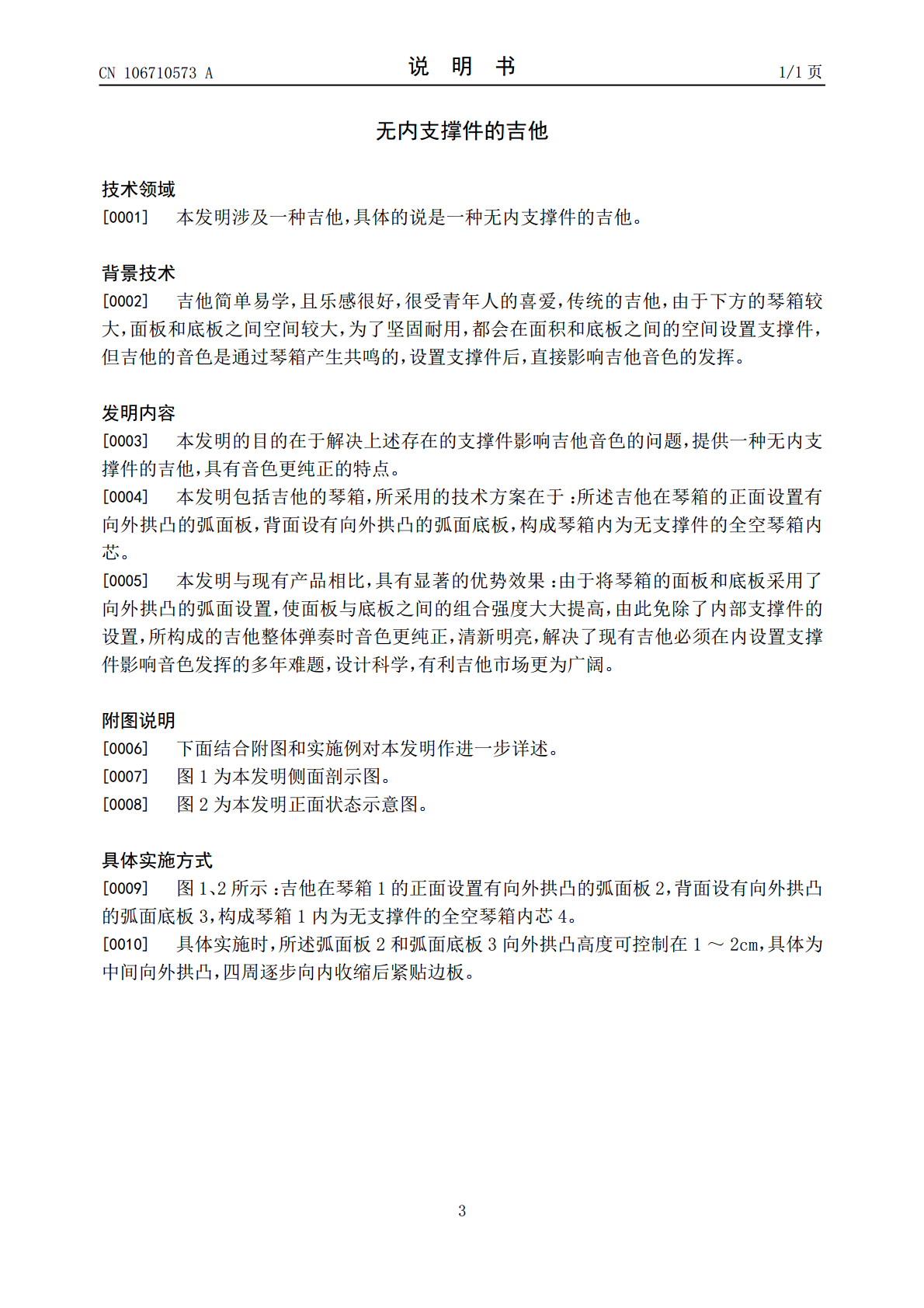

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106710573A(43)申请公布日2017.05.24(21)申请号201510827408.0(22)申请日2015.11.16(71)申请人刘宇航地址441048湖北省襄阳市襄城区欧庙镇刘口村3组(72)发明人刘宇航刘守舵(51)Int.Cl.G10D1/08(2006.01)G10G5/00(2006.01)权利要求书1页说明书1页附图1页(54)发明名称无内支撑件的吉他(57)摘要本发明提供一种无内支撑件的吉他，所述吉他在琴箱的正面设置有向外拱凸的弧面板，背面设有向外拱凸的弧面底板，构成琴箱内为无支撑件的全空琴箱内芯。由此构成的吉他，由于琴箱内无任何支撑件，音色纯正、清新、明亮、乐感更好。CN106710573ACN106710573A权利要求书1/1页1.一种无内支撑件的吉他，包括吉他的琴箱(1)，其特征在于：所述吉他在琴箱(1)的正面设置有向外拱凸的弧面板(2)，背面设有向外拱凸的弧面底板(3)，构成琴箱(1)内为无支撑件的全空琴箱内芯(4)。2CN106710573A说明书1/1页无内支撑件的吉他技术领域[0001]本发明涉及一种吉他，具体的说是一种无内支撑件的吉他。背景技术[0002]吉他简单易学，且乐感很好，很受青年人的喜爱，传统的吉他，由于下方的琴箱较大，面板和底板之间空间较大，为了坚固耐用，都会在面积和底板之间的空间设置支撑件，但吉他的音色是通过琴箱产生共鸣的，设置支撑件后，直接影响吉他音色的发挥。发明内容[0003]本发明的目的在于解决上述存在的支撑件影响吉他音色的问题，提供一种无内支撑件的吉他，具有音色更纯正的特点。[0004]本发明包括吉他的琴箱，所采用的技术方案在于：所述吉他在琴箱的正面设置有向外拱凸的弧面板，背面设有向外拱凸的弧面底板，构成琴箱内为无支撑件的全空琴箱内芯。[0005]本发明与现有产品相比，具有显著的优势效果：由于将琴箱的面板和底板采用了向外拱凸的弧面设置，使面板与底板之间的组合强度大大提高，由此免除了内部支撑件的设置，所构成的吉他整体弹奏时音色更纯正，清新明亮，解决了现有吉他必须在内设置支撑件影响音色发挥的多年难题，设计科学，有利吉他市场更为广阔。附图说明[0006]下面结合附图和实施例对本发明作进一步详述。[0007]图1为本发明侧面剖示图。[0008]图2为本发明正面状态示意图。具体实施方式[0009]图1、2所示：吉他在琴箱1的正面设置有向外拱凸的弧面板2，背面设有向外拱凸的弧面底板3，构成琴箱1内为无支撑件的全空琴箱内芯4。[0010]具体实施时，所述弧面板2和弧面底板3向外拱凸高度可控制在1～2cm，具体为中间向外拱凸，四周逐步向内收缩后紧贴边板。3CN106710573A说明书附图1/1页图1图24
