难点详解江西九江市同文中学物理北师大版八年级（下册）常见的光学仪器综合测试A卷（详解版）.docx

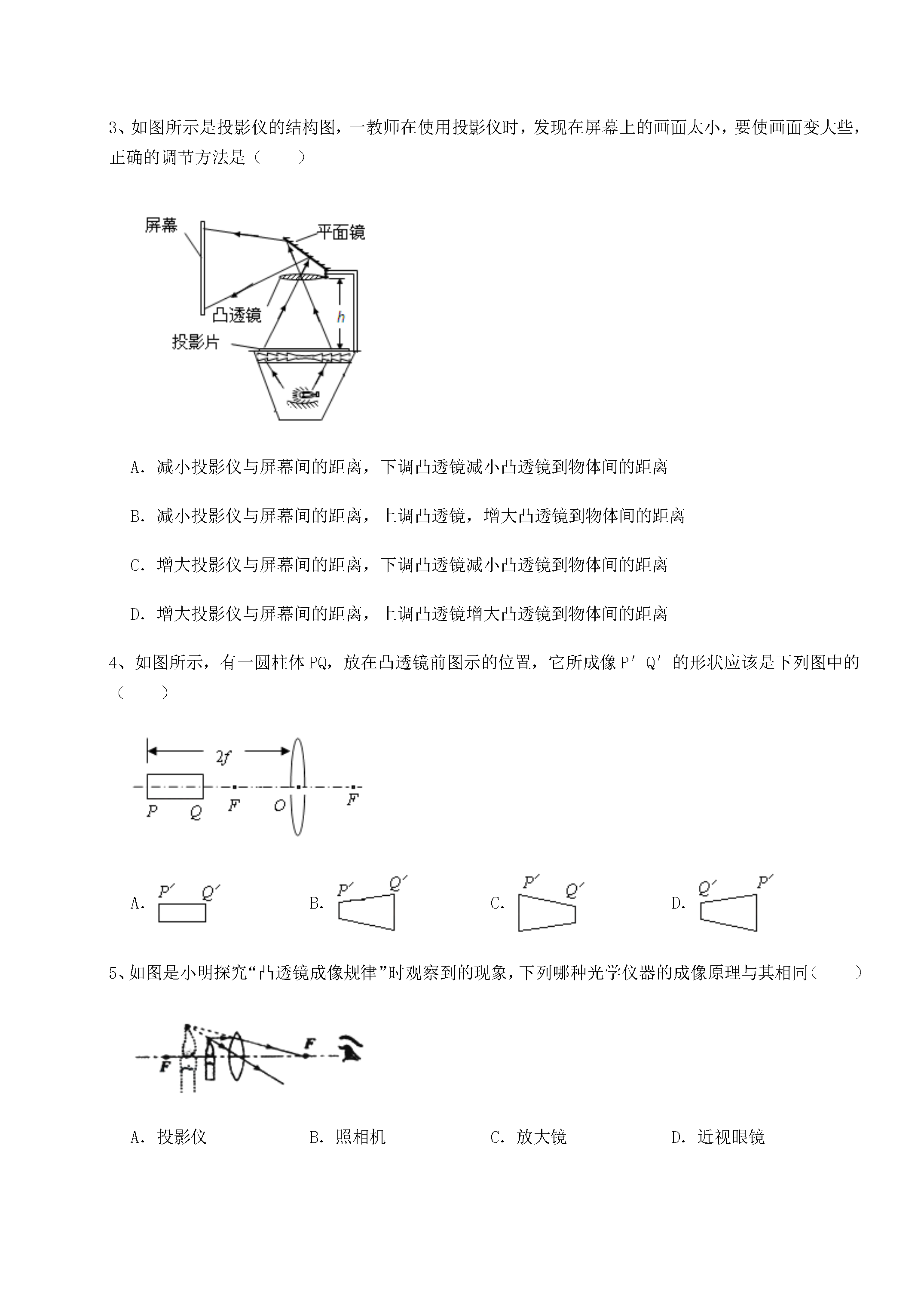

江西九江市同文中学物理北师大版八年级（下册）常见的光学仪器综合测试考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分满分100分考试时间90分钟2、答卷前考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置如需改动先划掉原来的答案然后再写上新的答案；不准使用涂改液、胶带纸、修正带不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题每小题2分共计20分）1、把高2cm的发光棒立于焦距为5cm凸透镜前在凸透镜后的光屏上成了4cm高的像物体离凸透镜的距离可能是（）A．7.5cmB．12.5cmC．4.5cmD．10cm2、如图所示有一塑石英正方体内有一空气层当一束平行光垂直通过石英正方体时光在空气层中发生的现象是（）A．光束在空气层中将变的发散B．光束在空气层中将变的会聚C．束在空气层中传播方向不会发生变化D．束在空气层中将发生反射3、如图所示是投影仪的结构图一教师在使用投影仪时发现在屏幕上的画面太小要使画面变大些正确的调节方法是（）A．减小投影仪与屏幕间的距离下调凸透镜减小凸透镜到物体间的距离B．减小投影仪与屏幕间的距离上调凸透镜增大凸透镜到物体间的距离C．增大投影仪与屏幕间的距离下调凸透镜减小凸透镜到物体间的距离D．增大投影仪与屏幕间的距离上调凸透镜增大凸透镜到物体间的距离4、如图所示有一圆柱体PQ放在凸透镜前图示的位置它所成像P′Q′的形状应该是下列图中的（）A．B．C．D．5、如图是小明探究“凸透镜成像规律”时观察到的现象下列哪种光学仪器的成像原理与其相同（）A．投影仪B．照相机C．放大镜D．近视眼镜6、放电影时电影胶片上的图案经凸透镜在银幕上成的是（）A．倒立、放大的虚像B．正立、放大的实像C．正立、放大的虚像D．倒立、放大的实像7、若一物体从距离凸透镜6倍焦距的地方沿主轴移动到距离凸透镜3倍焦距的地方则()A．像距变大像变大B．像距变大像变小C．像距变小像变大D．像距变小像变小8、在一个圆柱形水杯后放置一个小泥娃透过水杯观察小泥娃的图像.改变泥娃与水杯的距离下面是关于我们所能看到的像的特点其中说法错误的一项是（）A．当泥娃比较靠近水杯时可能看到泥娃的像只变粗不变高B．当泥娃离水杯足够远时可能看到泥娃上下倒立的像C．当泥娃离水杯某一固定距离时可能无论人眼在什么位置都看不清泥娃的像D．人眼透过水杯看到的泥娃的像可能是虚像也可能是实像9、下列连线不正确的是（）A．B．C．D．10、当把物体放在距离凸透镜30cm处时在光屏上得到一个倒立缩小的实像则该凸透镜的焦距可能是（）A．10cmB．20cmC．30cmD．40cm第Ⅱ卷（非选择题80分）二、填空题（10小题每小题3分共计30分）1、图是华为最新发布的5G手机－华为Ｍate30pro该手机使用我国自主研发的海思麒麟990芯片该芯片采用7nm工艺制程7nm=m；它的双4000万像素徕卡四摄镜头相当于一个透镜(填“凸”或“凹”)。2、如图所示是张欢通过实验得到的凸透镜的像距v和物距u关系的图象由图可知凸透镜的焦距是cm；当物距为5cm时的成像特点可应用于（填“照相机”、“投影仪”或“放大镜”）．3、在探究凸透镜成像规律时应调节烛焰和光屏中心位于凸透镜的上．当蜡烛距凸透镜30.0cm时在光屏上成一个等大的实像则凸透镜的焦距是cm；将蜡烛远离透镜移动动到适当位置要在光屏上成清晰的像就将光屏向（远离/靠近）透镜方向移动．4、我们都做过“探究凸透镜成像规律”的实验图示为该实验的装置图。【测量凸透镜的焦距】将凸透镜正对太阳光在透镜的另一侧移动光屏在距透镜10cm处屏上呈现出最小最亮的光斑则可确定此凸透镜焦距约是10cm。【评估实验的方案】方案甲：分别把点燃的蜡烛放在一倍焦距f和二倍焦距2f处调整光屏到凸透镜的距离观察并记录在屏上能否成像以及所成像的特点分析总结得出凸透镜成像的规律。方案乙：除甲中的做法外还应该把蜡烛放在大于2f的某一位置大于f小于2f的某一位置观察并记录对应的成像情况才能总结得出凸透镜成像的规律。方案丙：把点燃的蜡烛从距凸透镜较远的位置逐渐移近通过不断调整光屏到凸透镜的距离观察并记录在屏上能否成像以及所成像的特点包括观察所成像随蜡烛位置变化而变化的趋势尤其是在f和2f处所成像的情况从而总结得出凸透镜成像的规律。（1）以上三种方案中哪些是科学合理的：（选填“甲”、“乙”或“丙”）。（2）【解决实验中问题】a.小莉同学做实验时发现烛焰在光屏上的像
