难点详解河北师大附中物理北师大版八年级（下册）常见的光学仪器专项训练试题（含答案解析版）.docx

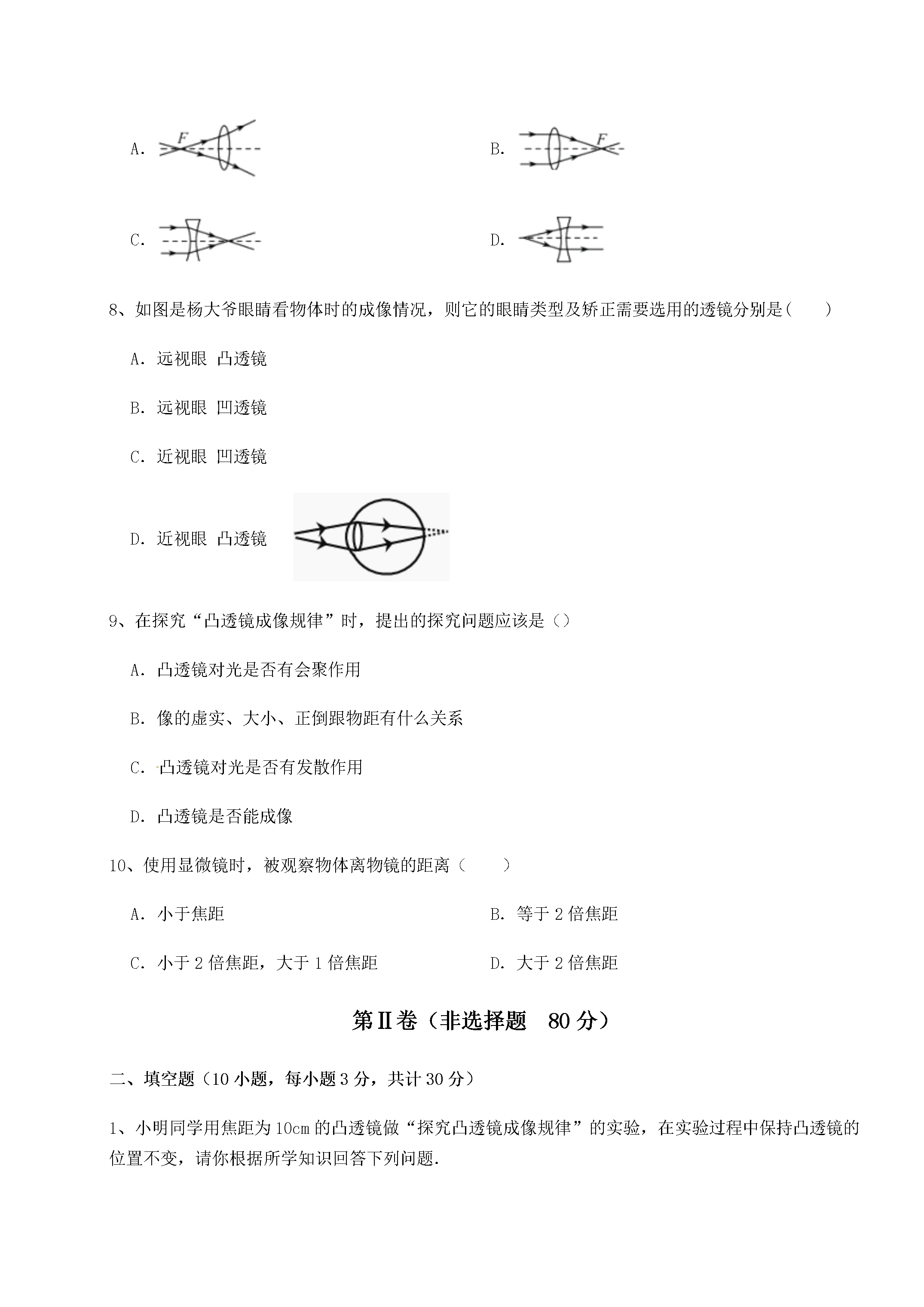

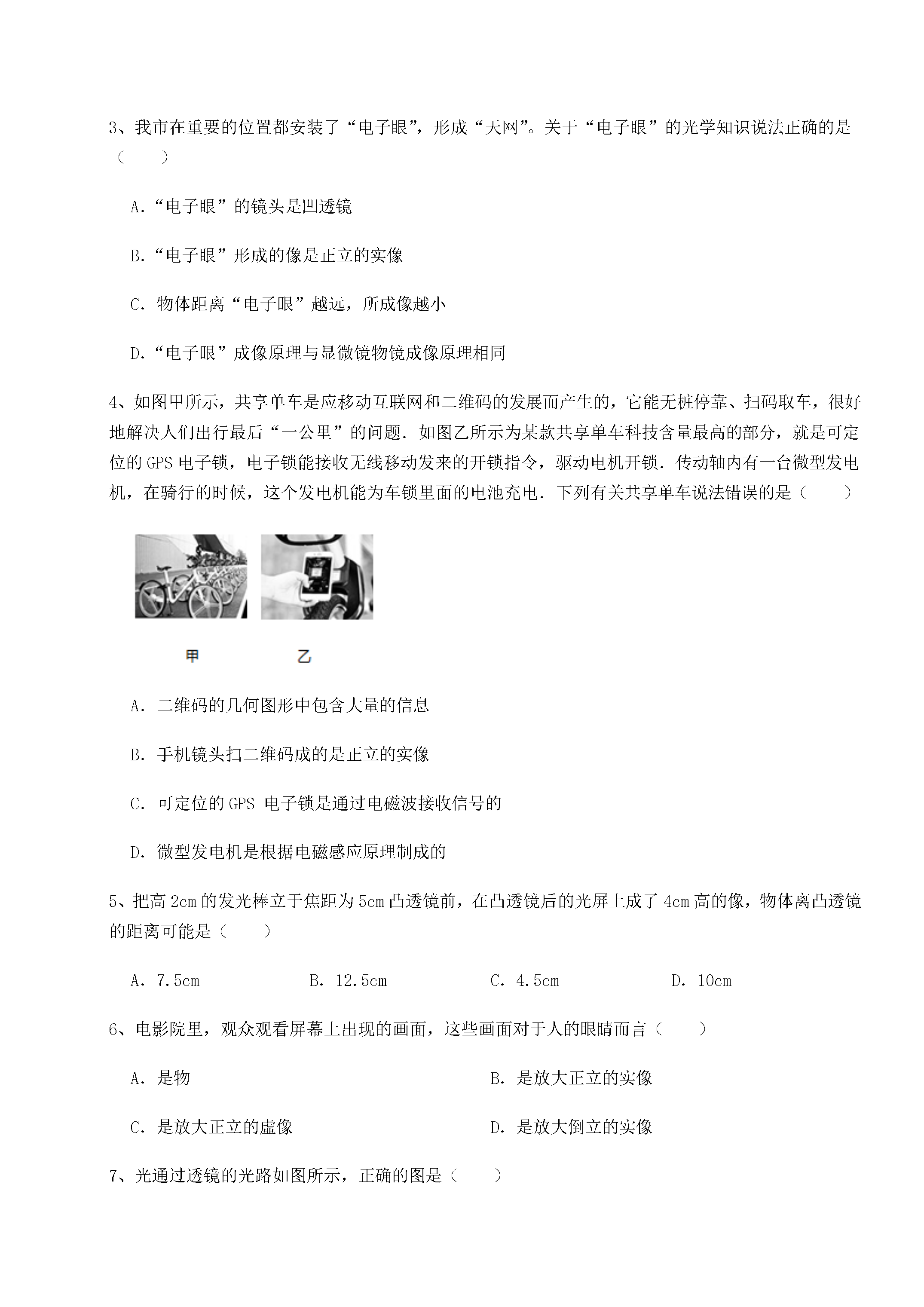

河北师大附中物理北师大版八年级（下册）常见的光学仪器专项训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分满分100分考试时间90分钟2、答卷前考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置如需改动先划掉原来的答案然后再写上新的答案；不准使用涂改液、胶带纸、修正带不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题每小题2分共计20分）1、下列关于图中所示光学现象的描述或解释正确的是（）A．图甲中小孔成的是倒立的虚像B．图乙中人配戴的凹透镜可以矫正远视眼C．图丙中白光通过三棱镜会被分解成红、橙、黄、绿、蓝、靛、紫七色光D．图丁中漫反射的光线杂乱无章不遵循光的反射定律2、下面是四位同学组装的凸透镜成像规律实验操作示意图其中可能在光屏上得到清晰的像的是（）A．B．C．D．3、我市在重要的位置都安装了“电子眼”形成“天网”。关于“电子眼”的光学知识说法正确的是（）A．“电子眼”的镜头是凹透镜B．“电子眼”形成的像是正立的实像C．物体距离“电子眼”越远所成像越小D．“电子眼”成像原理与显微镜物镜成像原理相同4、如图甲所示共享单车是应移动互联网和二维码的发展而产生的它能无桩停靠、扫码取车很好地解决人们出行最后“一公里”的问题．如图乙所示为某款共享单车科技含量最高的部分就是可定位的GPS电子锁电子锁能接收无线移动发来的开锁指令驱动电机开锁．传动轴内有一台微型发电机在骑行的时候这个发电机能为车锁里面的电池充电．下列有关共享单车说法错误的是（）A．二维码的几何图形中包含大量的信息B．手机镜头扫二维码成的是正立的实像C．可定位的GPS电子锁是通过电磁波接收信号的D．微型发电机是根据电磁感应原理制成的5、把高2cm的发光棒立于焦距为5cm凸透镜前在凸透镜后的光屏上成了4cm高的像物体离凸透镜的距离可能是（）A．7.5cmB．12.5cmC．4.5cmD．10cm6、电影院里观众观看屏幕上出现的画面这些画面对于人的眼睛而言（）A．是物B．是放大正立的实像C．是放大正立的虛像D．是放大倒立的实像7、光通过透镜的光路如图所示正确的图是（）A．B．C．D．8、如图是杨大爷眼睛看物体时的成像情况则它的眼睛类型及矫正需要选用的透镜分别是()A．远视眼凸透镜B．远视眼凹透镜C．近视眼凹透镜D．近视眼凸透镜9、在探究“凸透镜成像规律”时提出的探究问题应该是（）A．凸透镜对光是否有会聚作用B．像的虚实、大小、正倒跟物距有什么关系C．凸透镜对光是否有发散作用D．凸透镜是否能成像10、使用显微镜时被观察物体离物镜的距离（）A．小于焦距B．等于2倍焦距C．小于2倍焦距大于1倍焦距D．大于2倍焦距第Ⅱ卷（非选择题80分）二、填空题（10小题每小题3分共计30分）1、小明同学用焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验在实验过程中保持凸透镜的位置不变请你根据所学知识回答下列问题．（1）小明一次将蜡烛、凸透镜、光屏放置在光具座上并调整凸透镜和光屏的高度使它们的中心跟蜡烛的中心大致在．（2）过了一段时间后小明发现烛焰在光屏上的像偏高若要使烛焰成像在光屏中心只调节光屏应将光屏向（选填“上”“下”）调节．（3）小明将蜡烛放在15cm的刻度线处左右移动光屏直到光屏上成清晰的倒立（选填“放大”“等大”“缩小”）的实像（选填“照相机”“幻灯机”或“放大镜”）就是利用这一成像原理制成的．2、图是华为最新发布的5G手机－华为Ｍate30pro该手机使用我国自主研发的海思麒麟990芯片该芯片采用7nm工艺制程7nm=m；它的双4000万像素徕卡四摄镜头相当于一个透镜(填“凸”或“凹”)。3、如图图（填“甲”或“乙”）表示远视眼成像示意图．矫正远视眼应配戴眼镜的镜片是透镜（填“凸”或“凹”）．4、我校每个班的教室都安装有投影仪投影仪的镜头相当于透镜它对光线有作用（填“会聚”或“发散”）它投射到屏幕上的光线所成的像是像（填“实”或“虚”）．5、凸透镜对光有作用凹透镜对光有作用。（填“会聚”或“发散”）6、人的眼睛在结构上和照相机非常相似晶状体相当于一个凸透镜能使物体成像在视网膜上．在如图甲、乙的示意图中属近视眼的是矫正时配戴的眼镜镜片应选用．（选填“丙”或“丁”）7、如图所示光会聚于b点在虚线区域内放甲透镜后光会聚于主光轴MN
