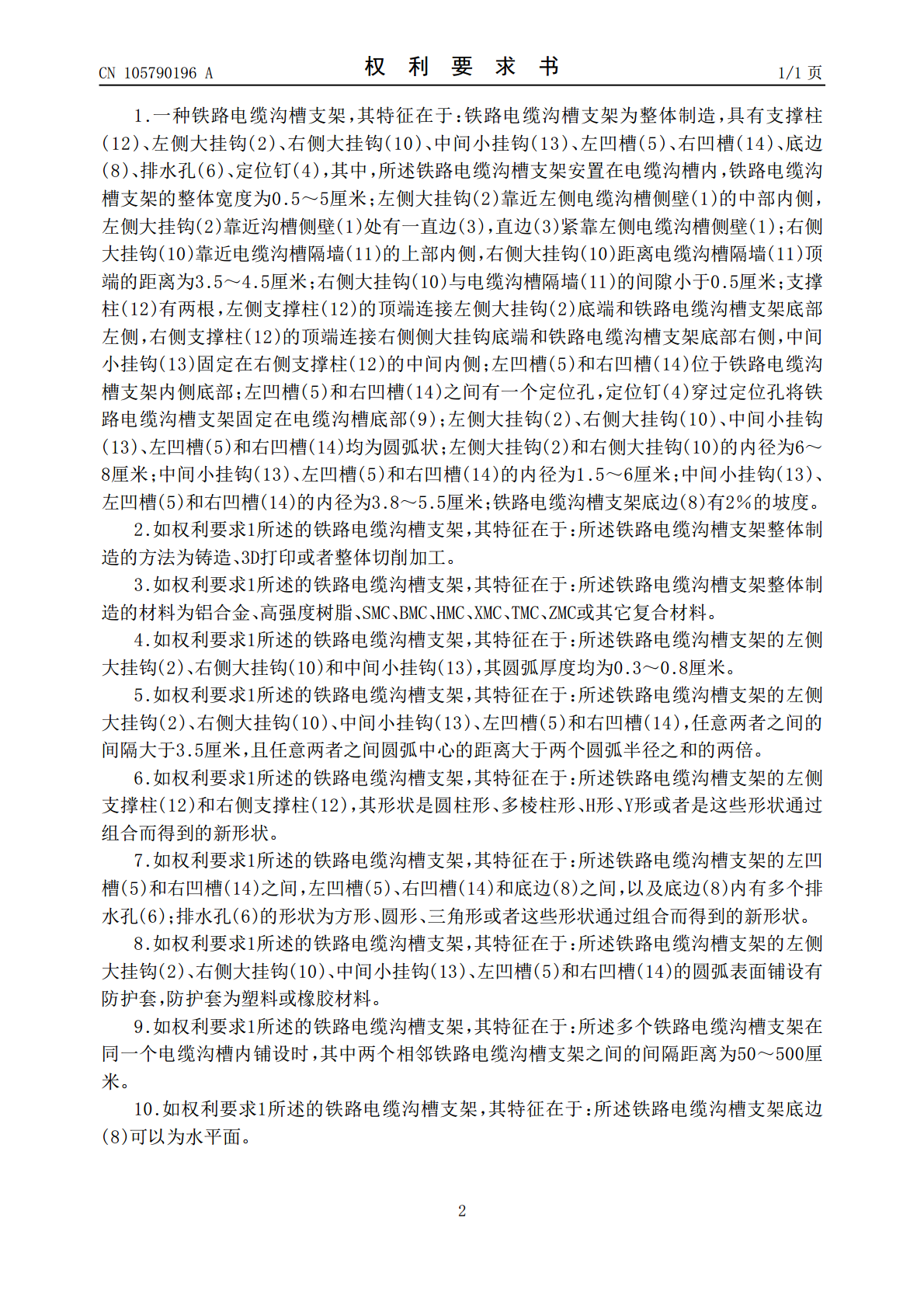

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105790196A(43)申请公布日2016.07.20(21)申请号201610229965.7(22)申请日2016.04.11(71)申请人乐山福瑞德机电有限责任公司地址614000四川省乐山市高新区南新路8号科技园内(72)发明人黄繁(51)Int.Cl.H02G9/02(2006.01)权利要求书1页说明书4页附图1页(54)发明名称铁路电缆沟槽支架(57)摘要本发明公开了一种铁路电缆沟槽支架，为整体制造，具有左侧支撑柱、右侧支撑柱、左侧大挂钩、右侧大挂钩、中间小挂钩、左凹槽、右凹槽、底边、排水孔、定位钉；左侧大挂钩靠近左侧电缆沟槽侧壁的中部内侧，右侧大挂钩靠近电缆沟槽隔墙的上部内侧，中间小挂钩固定在右侧支撑柱的中间内侧，左凹槽和右凹槽位于铁路电缆沟槽支架内侧底部，这样能够满足铁路供电贯通线安置在上面，低压电缆或控制电缆安置在下面的要求，且低压电缆或控制电缆从电缆沟槽引出时，不与铁路供电贯通线交叉，从而在电缆敷设、检修及更换其中一根电缆时不会影响或移动其它电缆；采用整体制造，结构强度高，材料耗费少，防腐能力强，适用于所有沟槽电缆的铺设。CN105790196ACN105790196A权利要求书1/1页1.一种铁路电缆沟槽支架，其特征在于：铁路电缆沟槽支架为整体制造，具有支撑柱(12)、左侧大挂钩(2)、右侧大挂钩(10)、中间小挂钩(13)、左凹槽(5)、右凹槽(14)、底边(8)、排水孔(6)、定位钉(4)，其中，所述铁路电缆沟槽支架安置在电缆沟槽内，铁路电缆沟槽支架的整体宽度为0.5～5厘米；左侧大挂钩(2)靠近左侧电缆沟槽侧壁(1)的中部内侧，左侧大挂钩(2)靠近沟槽侧壁(1)处有一直边(3)，直边(3)紧靠左侧电缆沟槽侧壁(1)；右侧大挂钩(10)靠近电缆沟槽隔墙(11)的上部内侧，右侧大挂钩(10)距离电缆沟槽隔墙(11)顶端的距离为3.5～4.5厘米；右侧大挂钩(10)与电缆沟槽隔墙(11)的间隙小于0.5厘米；支撑柱(12)有两根，左侧支撑柱(12)的顶端连接左侧大挂钩(2)底端和铁路电缆沟槽支架底部左侧，右侧支撑柱(12)的顶端连接右侧侧大挂钩底端和铁路电缆沟槽支架底部右侧，中间小挂钩(13)固定在右侧支撑柱(12)的中间内侧；左凹槽(5)和右凹槽(14)位于铁路电缆沟槽支架内侧底部；左凹槽(5)和右凹槽(14)之间有一个定位孔，定位钉(4)穿过定位孔将铁路电缆沟槽支架固定在电缆沟槽底部(9)；左侧大挂钩(2)、右侧大挂钩(10)、中间小挂钩(13)、左凹槽(5)和右凹槽(14)均为圆弧状；左侧大挂钩(2)和右侧大挂钩(10)的内径为6～8厘米；中间小挂钩(13)、左凹槽(5)和右凹槽(14)的内径为1.5～6厘米；中间小挂钩(13)、左凹槽(5)和右凹槽(14)的内径为3.8～5.5厘米；铁路电缆沟槽支架底边(8)有2％的坡度。2.如权利要求1所述的铁路电缆沟槽支架，其特征在于：所述铁路电缆沟槽支架整体制造的方法为铸造、3D打印或者整体切削加工。3.如权利要求1所述的铁路电缆沟槽支架，其特征在于：所述铁路电缆沟槽支架整体制造的材料为铝合金、高强度树脂、SMC、BMC、HMC、XMC、TMC、ZMC或其它复合材料。4.如权利要求1所述的铁路电缆沟槽支架，其特征在于：所述铁路电缆沟槽支架的左侧大挂钩(2)、右侧大挂钩(10)和中间小挂钩(13)，其圆弧厚度均为0.3～0.8厘米。5.如权利要求1所述的铁路电缆沟槽支架，其特征在于：所述铁路电缆沟槽支架的左侧大挂钩(2)、右侧大挂钩(10)、中间小挂钩(13)、左凹槽(5)和右凹槽(14)，任意两者之间的间隔大于3.5厘米，且任意两者之间圆弧中心的距离大于两个圆弧半径之和的两倍。6.如权利要求1所述的铁路电缆沟槽支架，其特征在于：所述铁路电缆沟槽支架的左侧支撑柱(12)和右侧支撑柱(12)，其形状是圆柱形、多棱柱形、H形、Y形或者是这些形状通过组合而得到的新形状。7.如权利要求1所述的铁路电缆沟槽支架，其特征在于：所述铁路电缆沟槽支架的左凹槽(5)和右凹槽(14)之间，左凹槽(5)、右凹槽(14)和底边(8)之间，以及底边(8)内有多个排水孔(6)；排水孔(6)的形状为方形、圆形、三角形或者这些形状通过组合而得到的新形状。8.如权利要求1所述的铁路电缆沟槽支架，其特征在于：所述铁路电缆沟槽支架的左侧大挂钩(2)、右侧大挂钩(10)、中间小挂钩(13)、左凹槽(5)和右凹槽(14)的圆弧表面铺设有防护套，防护套为塑料或橡胶材料。9.如权利要求1所述的铁路电缆沟槽支架，其特征在于：所述多个铁路电缆沟槽支架在同一个电缆沟槽内铺设时，其中两个相邻铁路电缆沟槽支架之间的间隔距离为50～5
