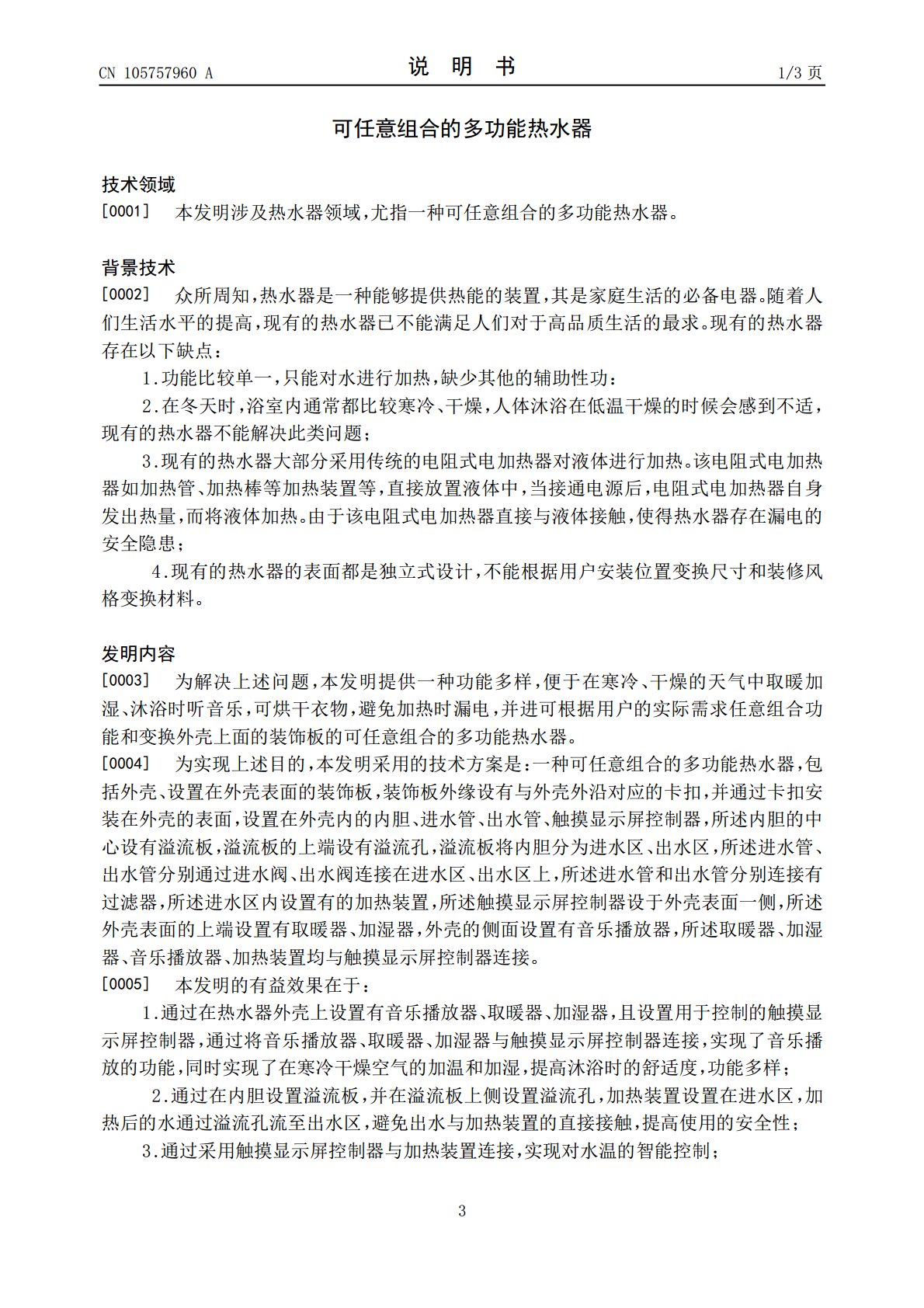

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105757960A(43)申请公布日2016.07.13(21)申请号201610211457.6(22)申请日2016.04.05(71)申请人孙永军地址528400广东省中山市南头镇升辉北工业区东旭路17号(72)发明人孙永军(74)专利代理机构东莞市神州众达专利商标事务所(普通合伙)44251代理人刘汉民(51)Int.Cl.F24H1/00(2006.01)F24H9/02(2006.01)F24H9/20(2006.01)权利要求书1页说明书3页附图4页(54)发明名称可任意组合的多功能热水器(57)摘要一种可任意组合的多功能热水器，包括外壳、外壳表面的装饰板和设置在外壳内的超薄体内胆、进水管、出水管、触摸显示屏控制器，内胆的中心设有溢流板，溢流板的上端设有溢流孔，溢流板将内胆分为进水区、出水区，进水管、出水管分别通过进水阀、出水阀连接在进水区、出水区上，进水管和出水管分别连接有过滤器，进水区内设置有的加热装置，外壳表面的上端设置有取暖器、加湿器，外壳的侧面设置有音乐播放器，取暖器、加湿器、音乐播放器、加热装置均与触摸显示屏控制器连接。本发明功能多样，实现沐浴时听音乐，便于在寒冷、干燥的天气中取暖加湿、可烘干衣物，有效避免加热时漏电，可根据用户的需求任意更换外壳上面的装饰板，使用灵活多变。CN105757960ACN105757960A权利要求书1/1页1.一种可任意组合的多功能热水器，其特征在于：包括外壳、设置在外壳表面的装饰板，装饰板外缘设有与外壳外沿对应的卡扣，并通过卡扣安装在外壳的表面，设置在外壳内的内胆、进水管、出水管、触摸显示屏控制器，所述内胆的中心设有溢流板，溢流板的上端设有溢流孔，溢流板将内胆分为进水区、出水区，所述进水管、出水管分别通过进水阀、出水阀连接在进水区、出水区上，所述进水管和出水管分别连接有过滤器，所述进水区内设置有的加热装置，所述触摸显示屏控制器设于外壳表面一侧，所述外壳表面的上端设置有取暖器、加湿器，外壳的侧面设置有音乐播放器，所述取暖器、加湿器、音乐播放器、加热装置均与触摸显示屏控制器连接。2.根据权利要求1所述的可任意组合的多功能热水器，其特征在于，还包括与触摸显示屏控制器连接的第一水位传感器、感温器、第二水位传感器，所述感温器设置在进水区内，所述第一水位传感器设置在出水区上端且高度低于溢流孔，所述第二水位传感器设置在出水区的下端，所述进水管还连接有电磁阀，所述电磁阀设于进水阀的前端并与触控显示屏控制器连接。3.根据权利要求1所述的可任意组合的多功能热水器，其特征在于，还包括晾衣架、吹风机，所述吹风机机及晾衣架设于外壳的表面，且所述吹风机与晾衣架相对设置，所述吹风机与触摸显示屏控制器连接。4.根据权利要求1所述的可任意组合的多功能热水器，其特征在于，还包括消毒装置，所述消毒装置连接在出水管上，并设置在与出水管连接的过滤器的前端，所述消毒装置与触控显示屏控制器连接。5.根据权利要求6所述的可任意组合的多功能热水器，其特征在于，所述消毒装置为紫外杀菌装置、臭氧杀菌装置中的一种。6.根据权利要求1所述的可任意组合的多功能热水器，其特征在于，还包括照明灯，所述照明灯设置在外壳的表面并与触摸显示屏控制器连接。7.根据权利要求1所述的可任意组合的多功能热水器，其特征在于，所述音乐播放器的下端设置有储物盒。8.根据权利要求1所述的可任意组合的多功能热水器，其特征在于，所述音乐播放器设有蓝牙模块。2CN105757960A说明书1/3页可任意组合的多功能热水器技术领域[0001]本发明涉及热水器领域，尤指一种可任意组合的多功能热水器。背景技术[0002]众所周知，热水器是一种能够提供热能的装置，其是家庭生活的必备电器。随着人们生活水平的提高，现有的热水器已不能满足人们对于高品质生活的最求。现有的热水器存在以下缺点：1.功能比较单一，只能对水进行加热，缺少其他的辅助性功：2.在冬天时，浴室内通常都比较寒冷、干燥，人体沐浴在低温干燥的时候会感到不适，现有的热水器不能解决此类问题；3.现有的热水器大部分采用传统的电阻式电加热器对液体进行加热。该电阻式电加热器如加热管、加热棒等加热装置等，直接放置液体中，当接通电源后，电阻式电加热器自身发出热量，而将液体加热。由于该电阻式电加热器直接与液体接触，使得热水器存在漏电的安全隐患；4.现有的热水器的表面都是独立式设计，不能根据用户安装位置变换尺寸和装修风格变换材料。发明内容[0003]为解决上述问题，本发明提供一种功能多样，便于在寒冷、干燥的天气中取暖加湿、沐浴时听音乐，可烘干衣物，避免加热时漏电，并进可根据用户的实际需求任意组合功能和变换外壳上面的装饰板的可任意组合的多功能热水器。
