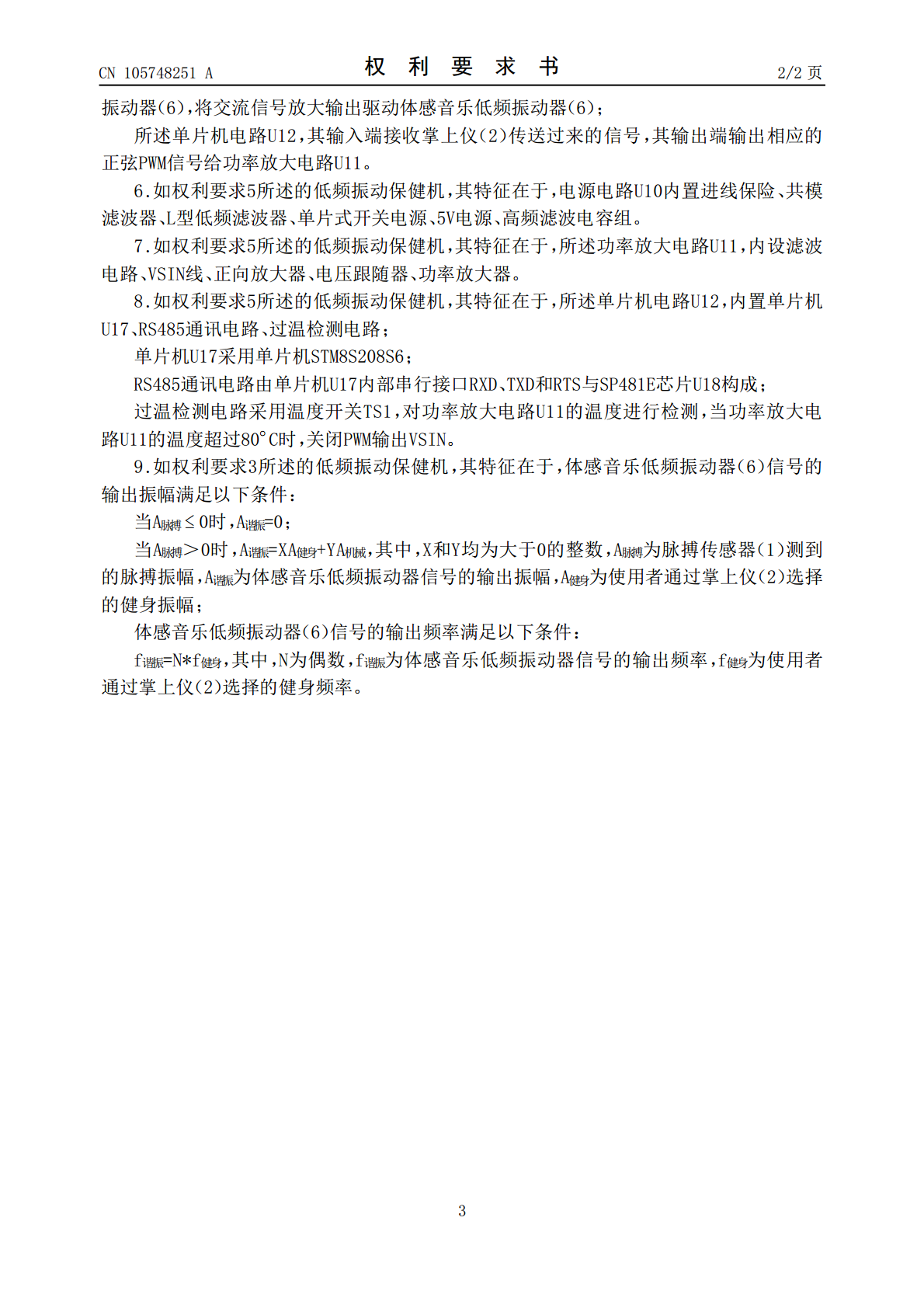

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105748251A(43)申请公布日2016.07.13(21)申请号201610282986.5(22)申请日2016.05.03(71)申请人杭州微动微修健康管理有限公司地址310000浙江省杭州市西湖区翠柏路7号电子商务产业园A330申请人马关金(72)发明人马关金(74)专利代理机构杭州浙科专利事务所(普通合伙)33213代理人施建勇陶圣如(51)Int.Cl.A61H1/00(2006.01)A61B5/024(2006.01)权利要求书2页说明书6页附图5页(54)发明名称低频振动保健机(57)摘要低频振动保健机，属于振动理疗装置技术领域，包括脉搏传感器、掌上仪和振动机；所述脉搏传感器和振动机均与掌上仪信号连接；所述脉搏传感器，内置光电式传感器，将指尖或手腕的脉搏跳动，转换成线性的毫伏级电压的脉搏信号，并将脉搏信号传送给掌上仪；所述掌上仪，接受脉搏传感器的脉搏信号，并向振动机传送运行信息；所述振动机包括主控制器和体感音乐低频振动器；主控制器根据掌上仪发送的信号驱动体感音乐低频振动器。低频振动保健机，采用体感音乐低频振动器作为振动源，与传统的电机、电磁铁振动相比，不仅简化了机械机构，提升了机电转化效率，并且，振动失真小、谐波小，频率和振幅独立调整简单。CN105748251ACN105748251A权利要求书1/2页1.低频振动保健机，其特征在于，包括脉搏传感器（1）、掌上仪（2）和振动机（3）；所述脉搏传感器（1）和振动机（3）均与掌上仪（2）信号连接；所述脉搏传感器（1），内置光电式传感器，将指尖或手腕的脉搏跳动，转换成线性的毫伏级电压的脉搏信号，并将脉搏信号传送给掌上仪（2）；所述掌上仪（2），接受脉搏传感器（1）的脉搏信号，并向振动机（3）传送运行信息；所述振动机（3）包括主控制器（5）和体感音乐低频振动器（6）；所述体感音乐低频振动器（6）与主控制器（5）信号连接；所述主控制器（5）与掌上仪（2）信号连接；主控制器（5）根据掌上仪（2）发送的信号驱动体感音乐低频振动器（6）。2.如权利要求1所述的低频振动保健机，其特征在于，所述振动机（3）还包括弹簧（4）、底板（7）和顶板（8）；所述弹簧（4）顶端连接顶板（8），底端连接底板（7）；所述体感音乐低频振动器（6）安装于顶板（8）。3.如权利要求1所述的低频振动保健机，其特征在于，所述脉搏传感器（1）通过3芯电缆线与掌上仪（2）相连，3芯电缆线为VS+线、GND线、SEN线，其中，VS+线是脉搏传感器的电源，GND线为电源地，SEN线为信号输出线；所述掌上仪（2）通过4芯电缆线与主控制器（5）连接，4芯电缆线为+5V线、GND线、RSA线、RSB线；其中，+5V线、GND线为主控制器（5）提供给掌上仪的电源线，RSA线、RSB线为RS485通讯电路的通讯信号线；所述主控制器（5）连接开关电源（9）；所述开关电源（9）将市电L、N输入，转换成直流36V提供给主控制器（5）；开关电源（9）设置有接地端子PE。4.如权利要求1所述的低频振动保健机，其特征在于，所述掌上仪（2）包括单片机电路、脉搏放大电路、RS485通讯电路和液晶驱动电路；所述单片机电路内设单片机芯片U6、RS485串行通讯电路、脉搏放大电路、液晶驱动电路、手持仪面板操作按钮；单片机芯片U6为STM8S208S6；RS485串行通讯电路由单片机芯片U6内部串行接口RXD1、TXD1和RTS1与SP481E芯片U7构成；脉搏放大信号线为SHS线；液晶驱动的控制信号线为SCK线、MOSI线、CS线、DR5线、DR6线、DR7线；手持仪面板操作按钮为SW1~SW12；所述脉搏放大电路，包括交流放大器、电源线、输入信号线；交流放大器为由MCP6002双低功耗运放U8构成的2级正向输入的交流放大器；VS+线为脉搏传感器（1）的电源线；输入信号线为SEN线；所述液晶驱动电路包括液晶显示板U9，液晶片选CS，液晶复位驱动DR7，液晶背光驱动DR6，液晶通讯方式选择DR5，串行通信信号线SCK、MOSI；液晶显示板U9为液晶显示板TG12864R-01，采用串行通讯结构。5.如权利要求3所述的低频振动保健机，其特征在于，所述主控制器（5）包括电源电路U10、功率放大电路U11、单片机电路U12；所述电源电路U10将开关电源U5输入的36V+、36V-，经过滤波后得到+36电源并通过+36电源线连接功率放大电路U11，给功率放大电路U11提供电源；同时，分出一路5V稳压电源线连接单片机电路U12，给单片机电路U12供电；所述功率放大电路U11，通过VSIN线连接单片机电路U12，将单片机电路U12输出的脉宽调制PWM信号VSIN，滤波成交流
