火山岩中活性Al2O3含量的测定方法.pdf

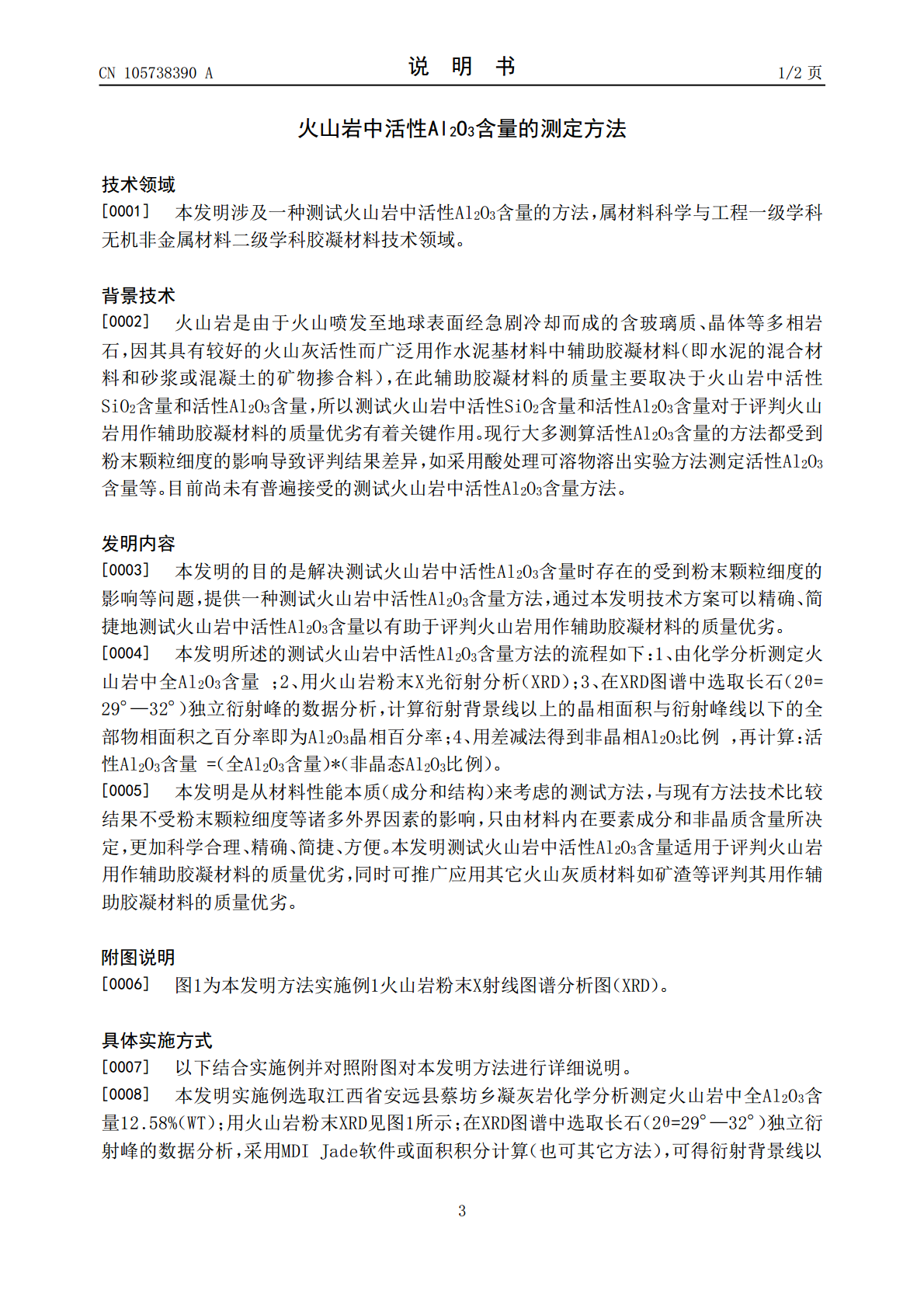

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105738390A(43)申请公布日2016.07.06(21)申请号201610100460.0(22)申请日2016.02.24(71)申请人喻乐华地址330013江西省南昌市双港路808号华东交通大学土建学院(72)发明人喻乐华(74)专利代理机构江西省专利事务所36100代理人张静(51)Int.Cl.G01N23/20(2006.01)权利要求书1页说明书2页附图1页(54)发明名称火山岩中活性Al2O3含量的测定方法(57)摘要本发明公开了一种火山岩中活性Al2O3含量的测定方法，包括以下步骤：由化学分析测定火山岩中全Al2O3含量；用火山岩粉末X光衍射分析（XRD）；在XRD图谱中选取长石（2θ=29°—32°）独立衍射峰的数据分析，计算衍射背景线以上的晶相面积与衍射峰线以下的全部物相面积之百分率即为Al2O3晶相百分率；用差减法得到非晶相Al2O3比例；利用公式活性Al2O3含量=（全Al2O3含量）*（非晶态Al2O3比例），即得。本发明方法不受粉末颗粒细度等诸多外界因素的影响，只由材料内在要素成分和非晶质含量所决定，更加科学合理、精确、简捷、方便；适用于评判火山岩或其它火山灰质材料如矿渣等用作辅助胶凝材料的质量优劣。CN105738390ACN105738390A权利要求书1/1页1.一种火山岩中活性Al2O3量的测定方法，其特征在于：包括以下步骤：1．1由化学分析测定火山岩中全Al2O3含量；1．2、用火山岩粉末X光衍射分析（XRD）；1．3、在XRD图谱中选取长石（2θ=29°—32°）独立衍射峰的数据分析，计算衍射背景线以上的晶相面积与衍射峰线以下的全部物相面积之百分率即为Al2O3晶相百分率；1．4、用差减法得到非晶相SiO2比例；1．5、计算活性Al2O3含量：利用公式活性Al2O3含量=（全Al2O3含量）*（非晶态Al2O3比例），即得。2CN105738390A说明书1/2页火山岩中活性Al2O3含量的测定方法技术领域[0001]本发明涉及一种测试火山岩中活性Al2O3含量的方法，属材料科学与工程一级学科无机非金属材料二级学科胶凝材料技术领域。背景技术[0002]火山岩是由于火山喷发至地球表面经急剧冷却而成的含玻璃质、晶体等多相岩石，因其具有较好的火山灰活性而广泛用作水泥基材料中辅助胶凝材料（即水泥的混合材料和砂浆或混凝土的矿物掺合料），在此辅助胶凝材料的质量主要取决于火山岩中活性SiO2含量和活性Al2O3含量，所以测试火山岩中活性SiO2含量和活性Al2O3含量对于评判火山岩用作辅助胶凝材料的质量优劣有着关键作用。现行大多测算活性Al2O3含量的方法都受到粉末颗粒细度的影响导致评判结果差异，如采用酸处理可溶物溶出实验方法测定活性Al2O3含量等。目前尚未有普遍接受的测试火山岩中活性Al2O3含量方法。发明内容[0003]本发明的目的是解决测试火山岩中活性Al2O3含量时存在的受到粉末颗粒细度的影响等问题，提供一种测试火山岩中活性Al2O3含量方法，通过本发明技术方案可以精确、简捷地测试火山岩中活性Al2O3含量以有助于评判火山岩用作辅助胶凝材料的质量优劣。[0004]本发明所述的测试火山岩中活性Al2O3含量方法的流程如下：1、由化学分析测定火山岩中全Al2O3含量；2、用火山岩粉末X光衍射分析（XRD）；3、在XRD图谱中选取长石（2θ=29°—32°）独立衍射峰的数据分析，计算衍射背景线以上的晶相面积与衍射峰线以下的全部物相面积之百分率即为Al2O3晶相百分率；4、用差减法得到非晶相Al2O3比例，再计算：活性Al2O3含量=（全Al2O3含量）*（非晶态Al2O3比例）。[0005]本发明是从材料性能本质（成分和结构）来考虑的测试方法，与现有方法技术比较结果不受粉末颗粒细度等诸多外界因素的影响，只由材料内在要素成分和非晶质含量所决定，更加科学合理、精确、简捷、方便。本发明测试火山岩中活性Al2O3含量适用于评判火山岩用作辅助胶凝材料的质量优劣，同时可推广应用其它火山灰质材料如矿渣等评判其用作辅助胶凝材料的质量优劣。附图说明[0006]图1为本发明方法实施例1火山岩粉末X射线图谱分析图（XRD）。具体实施方式[0007]以下结合实施例并对照附图对本发明方法进行详细说明。[0008]本发明实施例选取江西省安远县蔡坊乡凝灰岩化学分析测定火山岩中全Al2O3含量12.58%（WT）；用火山岩粉末XRD见图1所示；在XRD图谱中选取长石（2θ=29°—32°）独立衍射峰的数据分析，采用MDIJade软件或面积积分计算（也可其它方法），可得衍射背景线以3CN105738390A说明书2/2页上的晶相面积与衍射峰线以
