难点详解湖南张家界民族中学物理北师大版八年级（下册）常见的光学仪器综合测评试卷（含答案解析）.docx

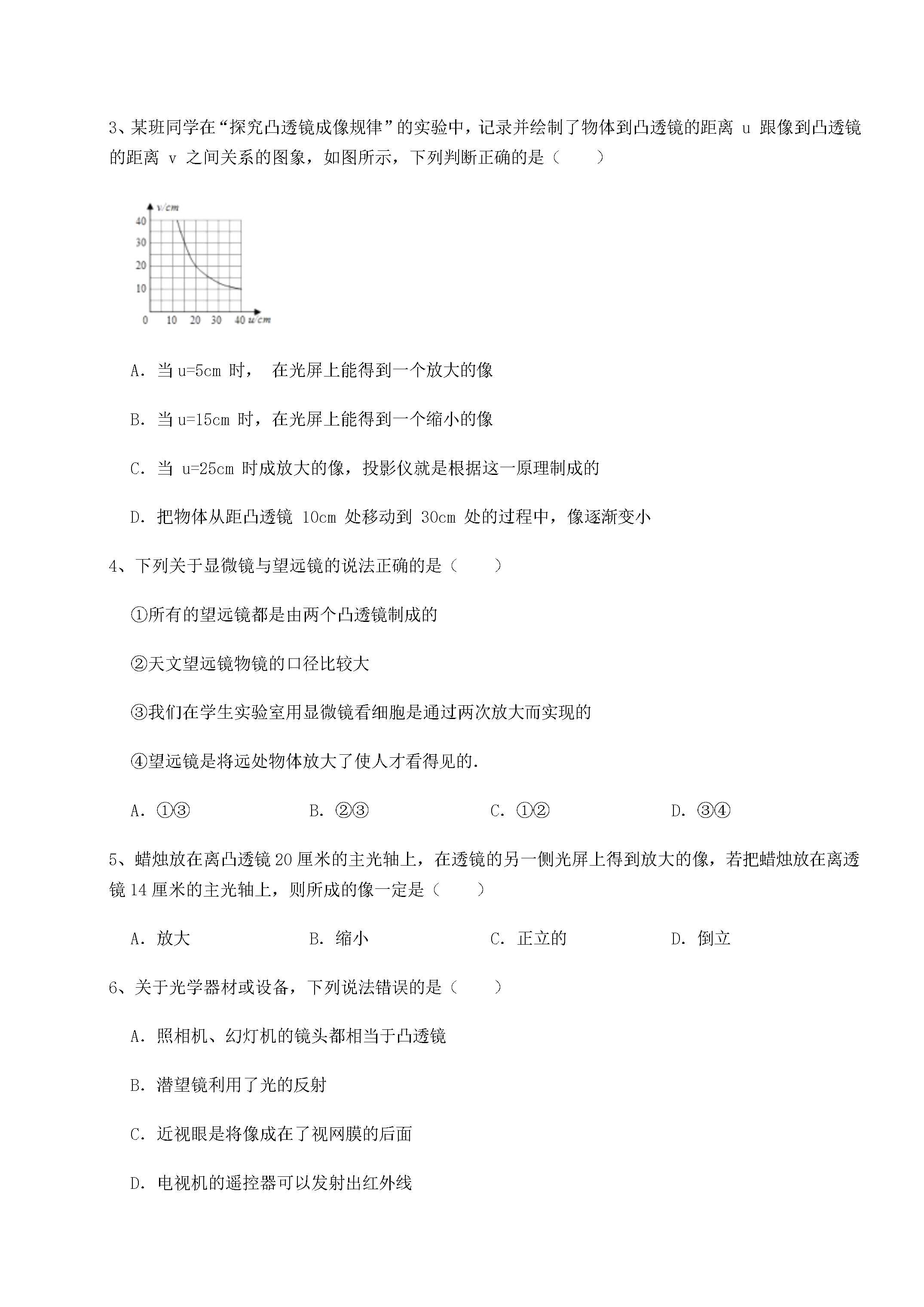

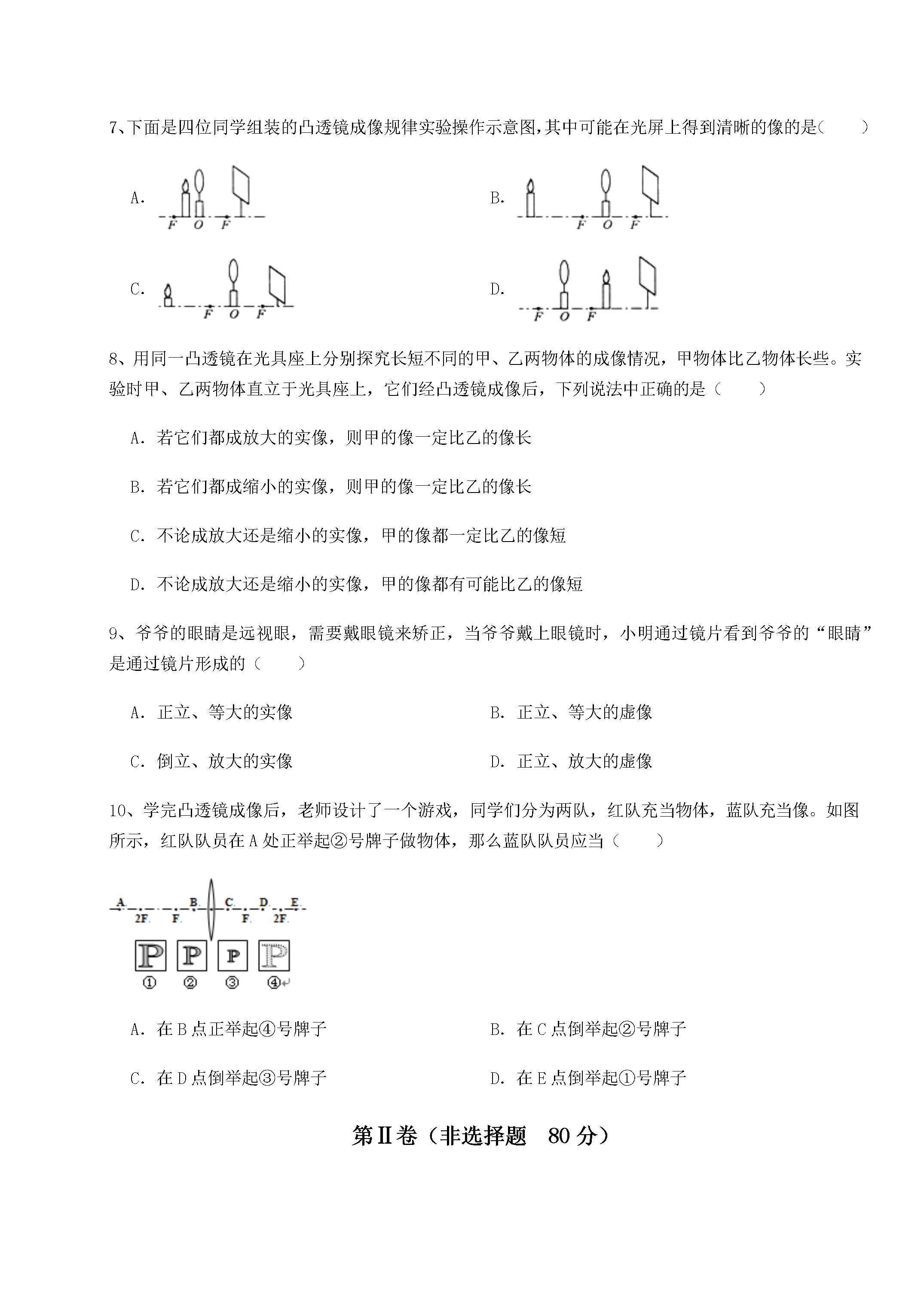

湖南张家界民族中学物理北师大版八年级（下册）常见的光学仪器综合测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分满分100分考试时间90分钟2、答卷前考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置如需改动先划掉原来的答案然后再写上新的答案；不准使用涂改液、胶带纸、修正带不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题每小题2分共计20分）1、在研究凸透镜成像规律时作了如下记录：当物距u1=30cm时在光屏上得到倒立、缩小的像；当物距u2=20cm时在光屏上得到倒立、放大的像．下列判断该凸透镜的焦距中最精确的是（）A．大于10cm小于15cmB．大于15cm小于20cmC．大于10cm小于20cmD．大于10cm小于30cm2、如图所示有一圆柱体PQ放在凸透镜前图示的位置它所成像P′Q′的形状应该是下列图中的（）A．B．C．D．3、某班同学在“探究凸透镜成像规律”的实验中记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图象如图所示下列判断正确的是（）A．当u=5cm时在光屏上能得到一个放大的像B．当u=15cm时在光屏上能得到一个缩小的像C．当u=25cm时成放大的像投影仪就是根据这一原理制成的D．把物体从距凸透镜10cm处移动到30cm处的过程中像逐渐变小4、下列关于显微镜与望远镜的说法正确的是（）①所有的望远镜都是由两个凸透镜制成的②天文望远镜物镜的口径比较大③我们在学生实验室用显微镜看细胞是通过两次放大而实现的④望远镜是将远处物体放大了使人才看得见的．A．①③B．②③C．①②D．③④5、蜡烛放在离凸透镜20厘米的主光轴上在透镜的另一侧光屏上得到放大的像若把蜡烛放在离透镜14厘米的主光轴上则所成的像一定是（）A．放大B．缩小C．正立的D．倒立6、关于光学器材或设备下列说法错误的是（）A．照相机、幻灯机的镜头都相当于凸透镜B．潜望镜利用了光的反射C．近视眼是将像成在了视网膜的后面D．电视机的遥控器可以发射出红外线7、下面是四位同学组装的凸透镜成像规律实验操作示意图其中可能在光屏上得到清晰的像的是（）A．B．C．D．8、用同一凸透镜在光具座上分别探究长短不同的甲、乙两物体的成像情况甲物体比乙物体长些。实验时甲、乙两物体直立于光具座上它们经凸透镜成像后下列说法中正确的是（）A．若它们都成放大的实像则甲的像一定比乙的像长B．若它们都成缩小的实像则甲的像一定比乙的像长C．不论成放大还是缩小的实像甲的像都一定比乙的像短D．不论成放大还是缩小的实像甲的像都有可能比乙的像短9、爷爷的眼睛是远视眼需要戴眼镜来矫正当爷爷戴上眼镜时小明通过镜片看到爷爷的“眼睛”是通过镜片形成的（）A．正立、等大的实像B．正立、等大的虚像C．倒立、放大的实像D．正立、放大的虚像10、学完凸透镜成像后老师设计了一个游戏同学们分为两队红队充当物体蓝队充当像。如图所示红队队员在A处正举起②号牌子做物体那么蓝队队员应当（）A．在B点正举起④号牌子B．在C点倒举起②号牌子C．在D点倒举起③号牌子D．在E点倒举起①号牌子第Ⅱ卷（非选择题80分）二、填空题（10小题每小题3分共计30分）1、在探究凸透镜成像规律时应调节烛焰和光屏中心位于凸透镜的上．当蜡烛距凸透镜30.0cm时在光屏上成一个等大的实像则凸透镜的焦距是cm；将蜡烛远离透镜移动动到适当位置要在光屏上成清晰的像就将光屏向（远离/靠近）透镜方向移动．2、如图所示图甲是一款具有摄像功能的手机其摄像头的镜头相当于一个镜。当用它拍照时外面的景物通过镜头会形成一个的实像（填写像的性质）；图乙、丙是用这款手机先后拍下同一小车的两张照片（设摄像头焦距不变）拍摄第二张照片比拍摄第一张照片摄像头离小车更（选填“远”或“近”）些。3、人的眼睛在结构上和照相机非常相似晶状体相当于一个凸透镜能使物体成像在视网膜上．在如图甲、乙的示意图中属近视眼的是矫正时配戴的眼镜镜片应选用．（选填“丙”或“丁”）4、如图所示光会聚于b点在虚线区域内放甲透镜后光会聚于主光轴MN上的c点；在虚线区域内换放乙透镜后光会聚于主光轴MN上的α点．现小明想进一步探究凸透镜成像的特点应选择（甲/乙）透镜．小明选择好透镜后在光具座上进行实验：当物体距离透镜8cm时在透镜另一侧光屏上成一清晰放大的实像；若保持物体与光屏的位置不变把透镜向光屏方向移动2cm在光屏上又成
