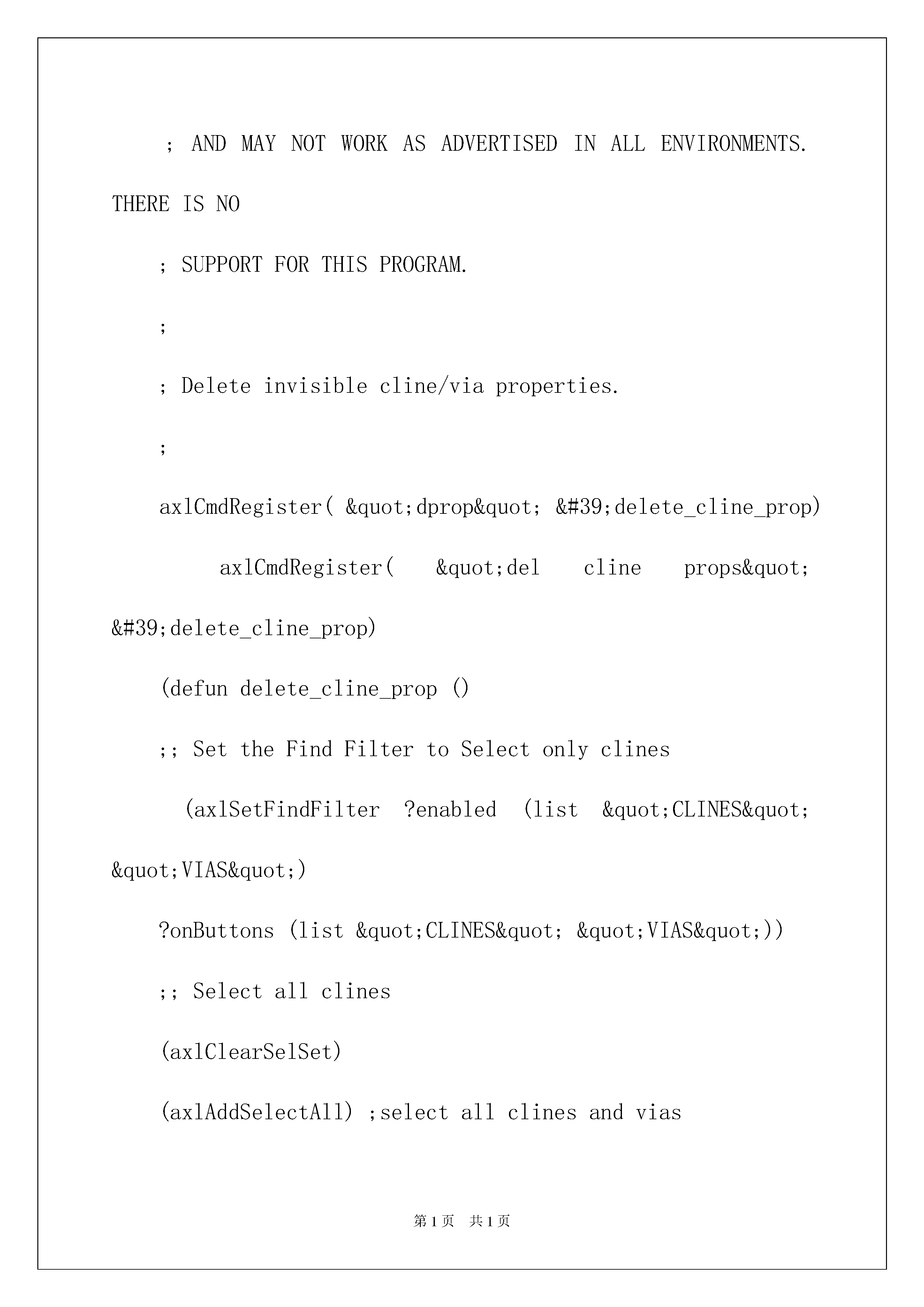

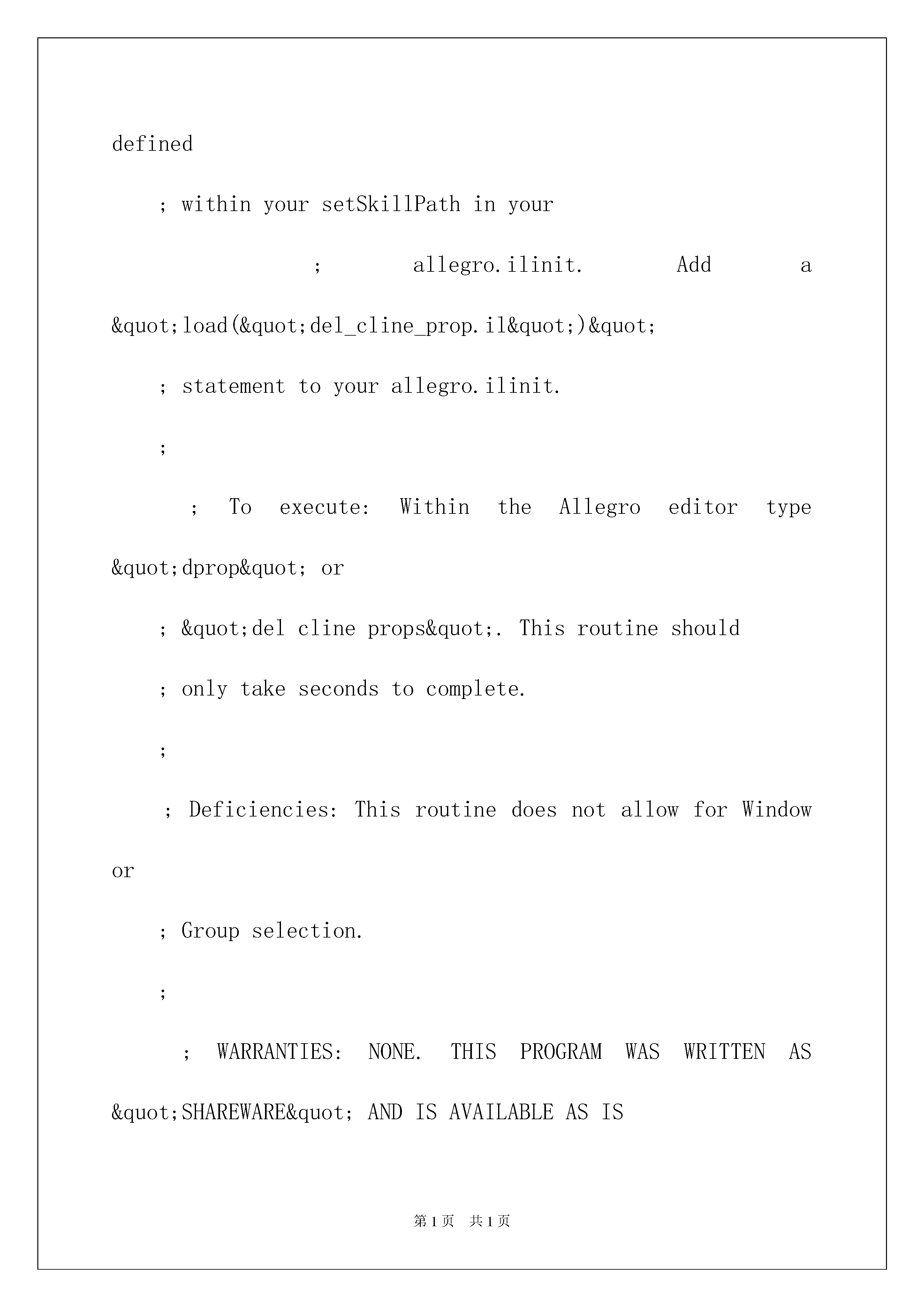

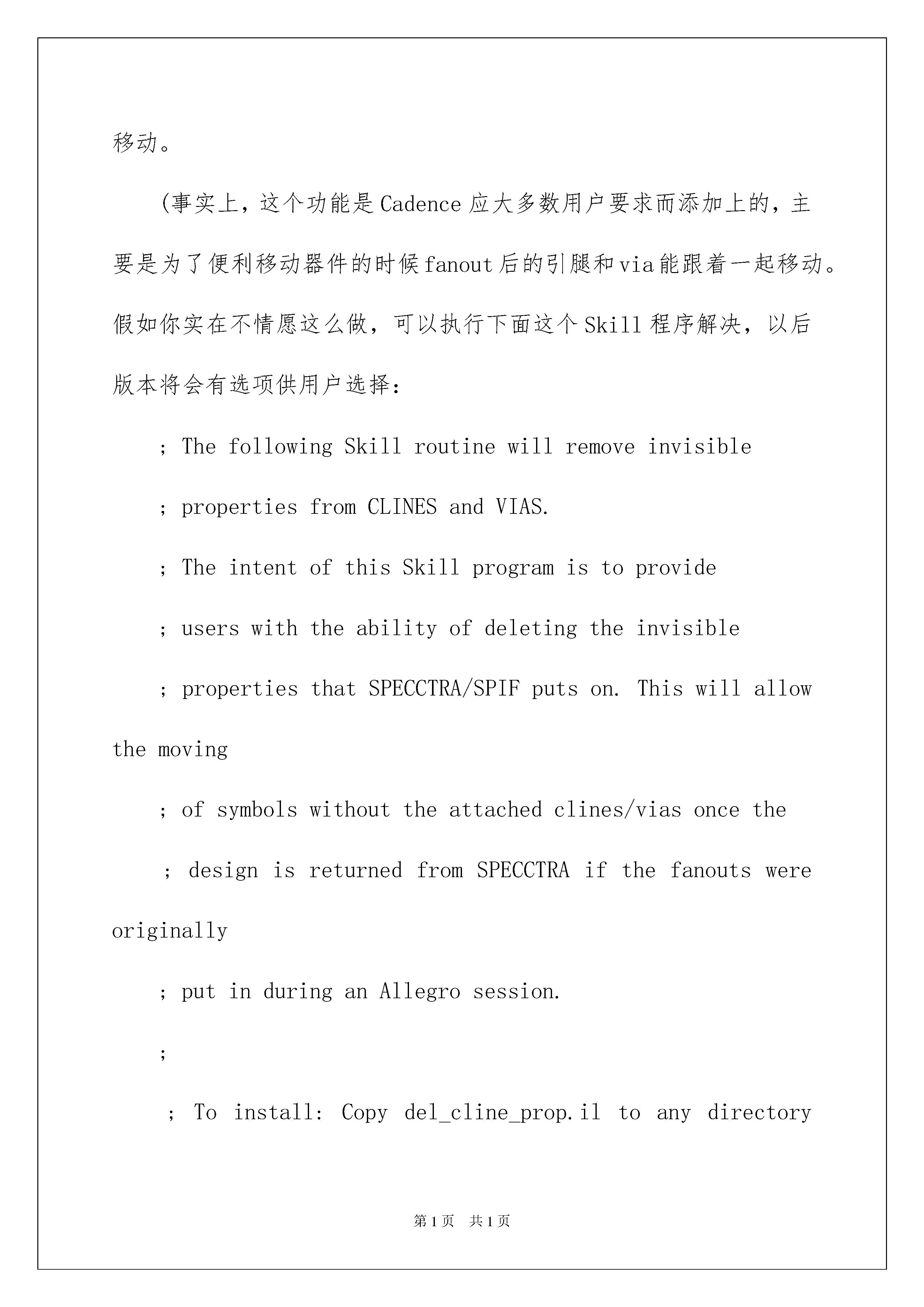

2022allegro常见问题解答allegro常见问题解答allegro是Cadence推出的先进PCB设计布线工具，下面我打算了关于allegro常见问题解答，欢迎大家参考!1无论哪个版本都常常出现自动退出，提示为非法操作，然后不能存盘，自动退出。(ALLEGRO)(出现这种状况，主要是操作系统方面的缘由，ALLEGRO要求在英文NT或WINDOWS2000下运用.在中文WINDOWS2000下,出错概略提高很多。事实上，设计人员应充分运用Allegro的Autosave功能，以避开各种状况下引起的数据丢失。提示：Allegro在异样退出时，会在当前设计书目下产生一个后缀为sav的文件。用Allegro打开该文件，另存为brd文件即可)2在ALLEGRO中，编辑焊盘时，常常会出现;执行程序错误;而退出程序，且没有备份文件，导致之前的工作白费。(此问题14.1已经解决，而且同样与操作系统有关)3在从自动布线器(SPECCTRA)建军回到ALLEGRO后，输出表层的线、孔就与器件成为一个整体，移动器件时，线、孔就附在上面一起移动。(事实上，这个功能是Cadence应大多数用户要求而添加上的，主要是为了便利移动器件的时候fanout后的引腿和via能跟着一起移动。假如你实在不情愿这么做，可以执行下面这个Skill程序解决，以后版本将会有选项供用户选择：;ThefollowingSkillroutinewillremoveinvisible;propertiesfromCLINESandVIAS.;TheintentofthisSkillprogramistoprovide;userswiththeabilityofdeletingtheinvisible;propertiesthatSPECCTRA/SPIFputson.Thiswillallowthemoving;ofsymbolswithouttheattachedclines/viasoncethe;designisreturnedfromSPECCTRAifthefanoutswereoriginally;putinduringanAllegrosession.;;Toinstall:Copydel_cline_prop.iltoanydirectorydefined;withinyoursetSkillPathinyour;allegro.ilinit.Adda"load("del_cline_prop.il")";statementtoyourallegro.ilinit.;;Toexecute:WithintheAllegroeditortype"dprop"or;"delclineprops".Thisroutineshould;onlytakesecondstocomplete.;;Deficiencies:ThisroutinedoesnotallowforWindowor;Groupselection.;;WARRANTIES:NONE.THISPROGRAMWASWRITTENAS"SHAREWARE"ANDISAVAILABLEASIS;ANDMAYNOTWORKASADVERTISEDINALLENVIRONMENTS.THEREISNO;SUPPORTFORTHISPROGRAM.;;Deleteinvisiblecline/viaproperties.;axlCmdRegister("dprop"'delete_cline_prop)axlCmdRegister("delclineprops"'delete_cline_prop)(defundelete_cline_prop();;SettheFindFiltertoSelectonlyclines(axlSetFindFilter?enabled(list"CLINES""VIAS")?onButtons(list"CLINES""VIAS"));;Selectallclines(axlClearSelSet)(axlAddSelectAll);selectallclinesandvias(setqclineSet(axlGetSelSet))(axlDBDeletePropclineSet"SY
