2022cad竞赛试题及答案.docx

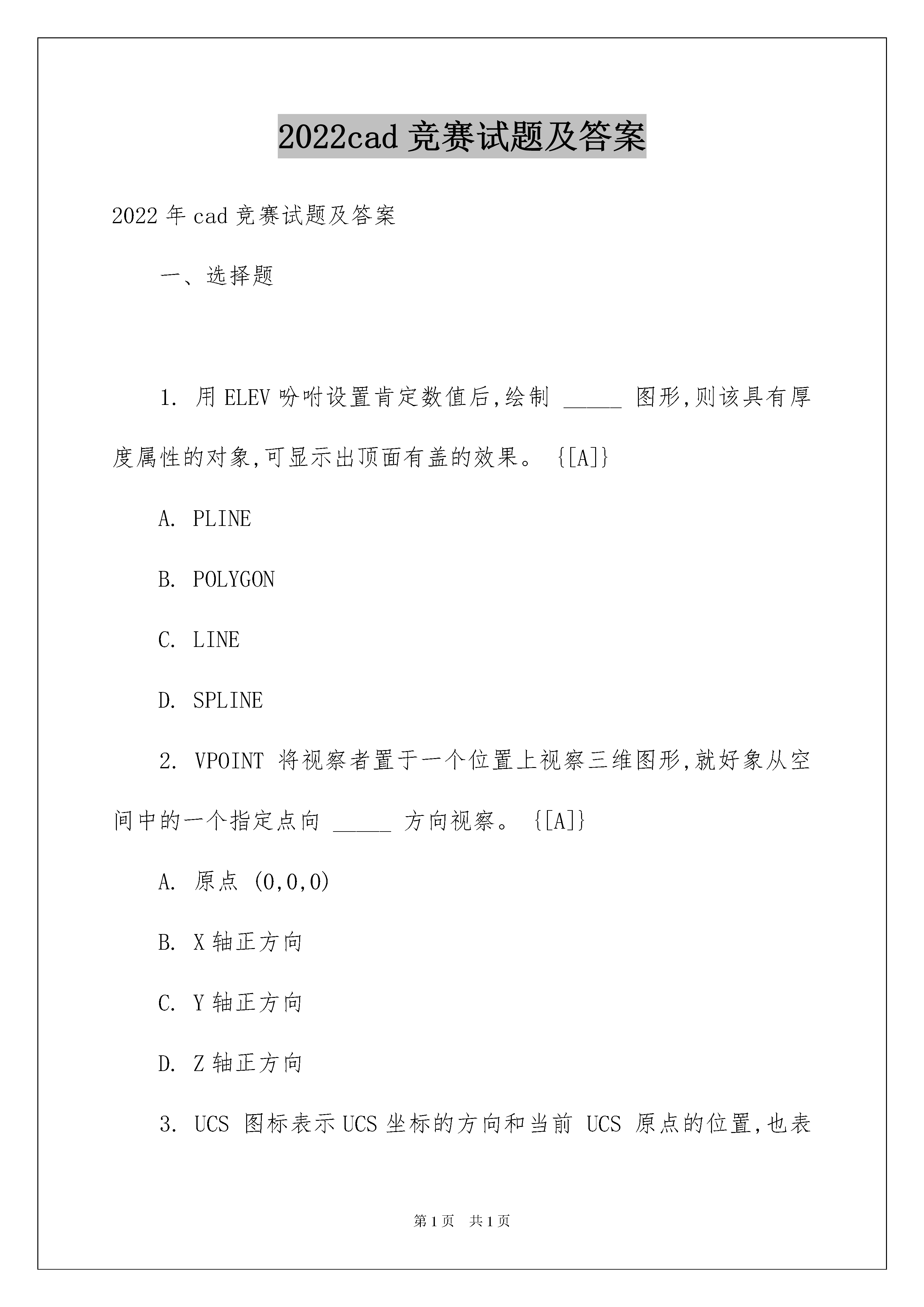

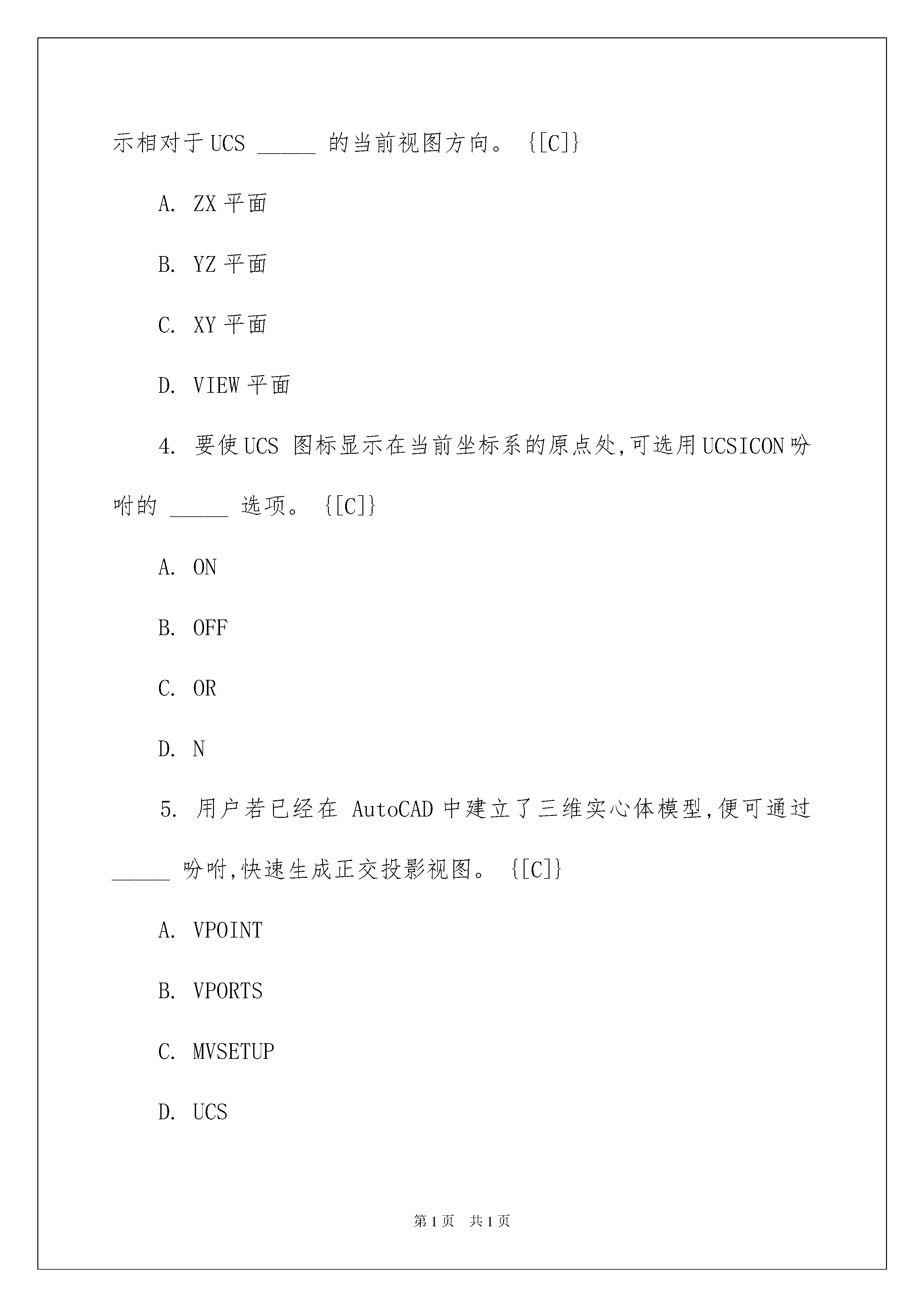

2022cad竞赛试题及答案2022年cad竞赛试题及答案一、选择题1.用ELEV吩咐设置肯定数值后,绘制_____图形,则该具有厚度属性的对象,可显示出顶面有盖的效果。{[A]}A.PLINEB.POLYGONC.LINED.SPLINE2.VPOINT将视察者置于一个位置上视察三维图形,就好象从空间中的一个指定点向_____方向视察。{[A]}A.原点(0,0,0)B.X轴正方向C.Y轴正方向D.Z轴正方向3.UCS图标表示UCS坐标的方向和当前UCS原点的位置,也表示相对于UCS_____的当前视图方向。{[C]}A.ZX平面B.YZ平面C.XY平面D.VIEW平面4.要使UCS图标显示在当前坐标系的原点处,可选用UCSICON吩咐的_____选项。{[C]}A.ONB.OFFC.ORD.N5.用户若已经在AutoCAD中建立了三维实心体模型,便可通过_____吩咐,快速生成正交投影视图。{[C]}A.VPOINTB.VPORTSC.MVSETUPD.UCS------6.AutoCAD中,可运用_____吩咐,运用相机和目标模拟从空间的随意点视察模型。{[B]}A.VIEWB.DVIEWC.VPOINTD.PLAN7.创建直纹曲面时,可能会出现网格面交叉和不交叉两种状况,若要使网格面交叉,选定实体时,应取_____。{[B]}A.相同方向的端点B.正反方向的端点C.随意取端点D.实体的中点8.构造一个由路径曲线和方向矢量定义的三维网格曲面可用_____吩咐。{[A]}A.TABSURFB.ROTATEC.RULESURFD.REVSURF9.执行ALIGN吩咐当选择_____时,选定的对象可在二维或三维空间中移动、转动和按比例缩放以便与其他对象对齐。{[B]}A.一对点B.两对点C.三对点D.四对点10.运用_____吩咐时,用户可以指定剪切平面将三维实体切开,然后移去指定部分生成新的.实体,也可以保留剖切实体的一半或全部。{[A]}A.SLICEB.SECTIONC.SUBTRACTIOND.INTERFERENCE11.组合面域是两个或多个现有面域的全部区域并合起来形成的;组合实体是两个或多个现有实体的全部体积合并起来形成的,这种操作称_____。{[B]}A.INTERSECTB.UNIONC.SUBTRACTIOND.INTERFERENCE12.REVOLOVED,SURFACE和REVOLOVE吩咐的共同之处在于_____。{[C]}A.都能生成三维实心体模型B.都能生成三维多边形网格C.都须要以直线LINE作为旋转轴D.都能以任何开放或封闭对象作为路径曲线13.AutoCAD中,可用_____限制显示线框弯曲部分的素线数目。{[A]}A.变量ISOLINESB.变量FACETRESC.变量DISPSILHD.吩咐HIDE14.AutoCAD中,可用_____消隐操作将隐藏被前景对象遮掩的背景对象,从而使图形的显示更加简洁,设计更加清楚。{[D]}A.变量ISOLINESB.变量FACETRESC.变量DISPSILHD.吩咐HIDE15.场景由一个命名视图和一个或多个光源组成,假如指定了场景,RENDER将运用场景中的视图和光源信息,AutoCAD的图形文件中可建立_____场景。{[A]}A.多数个B.不超过20个C.5个D.3个二、推断题1.任何二维图元都具有厚度属性。{F}2.用厚度属性拉伸的平面只能是垂直于X0Y平面的面。{T}3.直纹面的网格数是由SURFTAB1和SURFTAB2这两个系统变量限制的。{F}4.世界坐标系在AutoCAD中是唯一不变的,用户不行删除它。{T}5.在模型空间,可用VPORTS吩咐将绘图区划分成多个视窗。{T}6.三维多义线3DPOLY和其他图线一样,具有厚度属性。{F}7.3D吩咐是曲面的预定义吩咐。{T}8.在执行边界曲面吩咐时,作为边界的四条曲线必需是封闭的,且端点相连,不能超出。{T}9.用MTEXT吩咐输入汉字,要求在三维视图上看到不变形的汉字,要执行UCS吩咐中的VIEW选项。{T}10.在执行三维旋转吩咐ROTATE3d时,能选圆或圆弧作为轴。{T}11.二维图形拉伸成实心体时,其路径不应与二维图形处于同一平面。{T}12.自我相交的多义线不能拉伸成实心体。{T}13.在AutoCAD中,可依据日期,地理位置,自动确定太阳光的准确位置。{T}14.在渲染实体时,不行对选择集进行渲染。{F}15.表面模型可进行倒角处理。{F}本文来源：网络收集与整理，如有侵权，请联系作者删除，谢谢！
