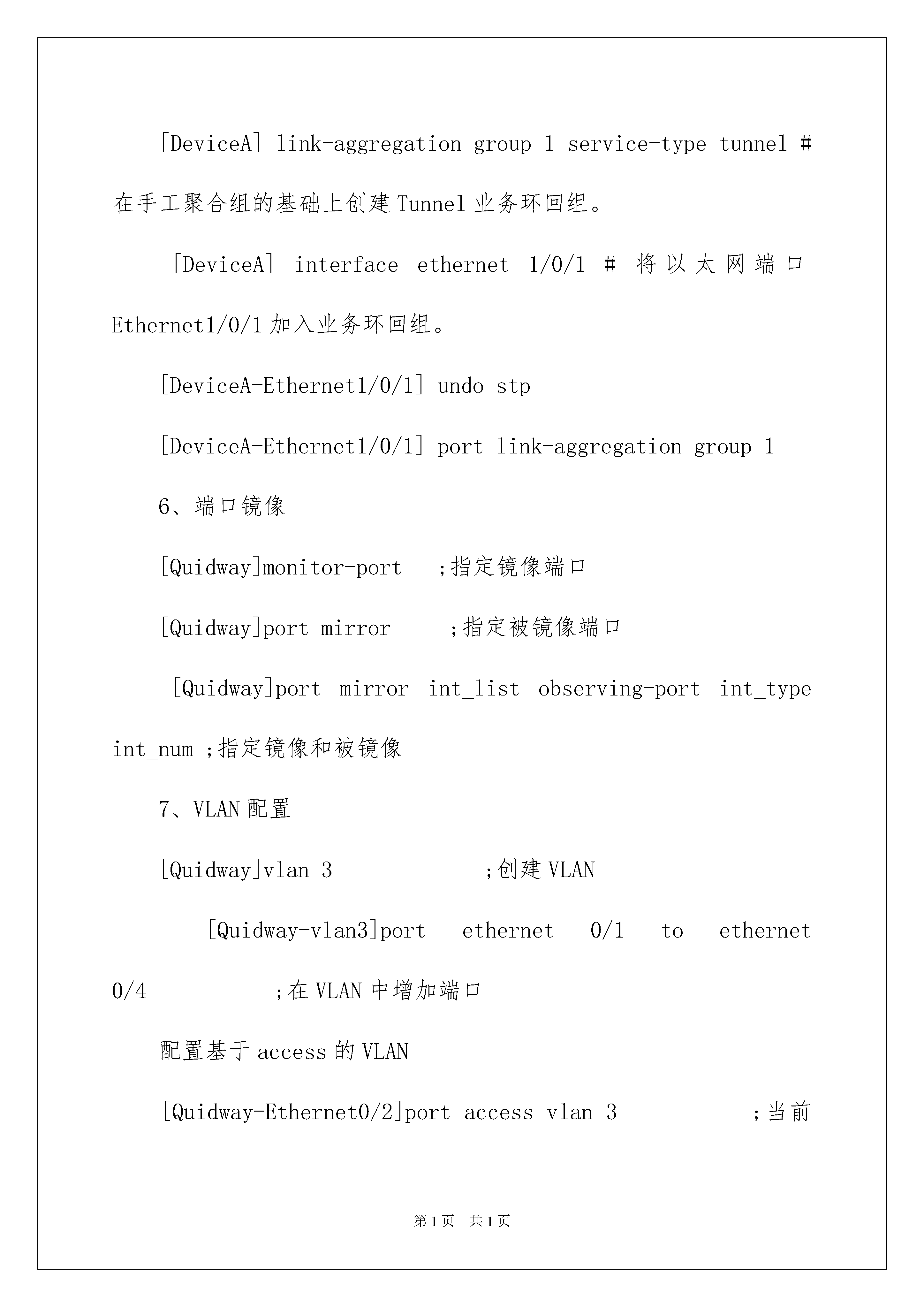

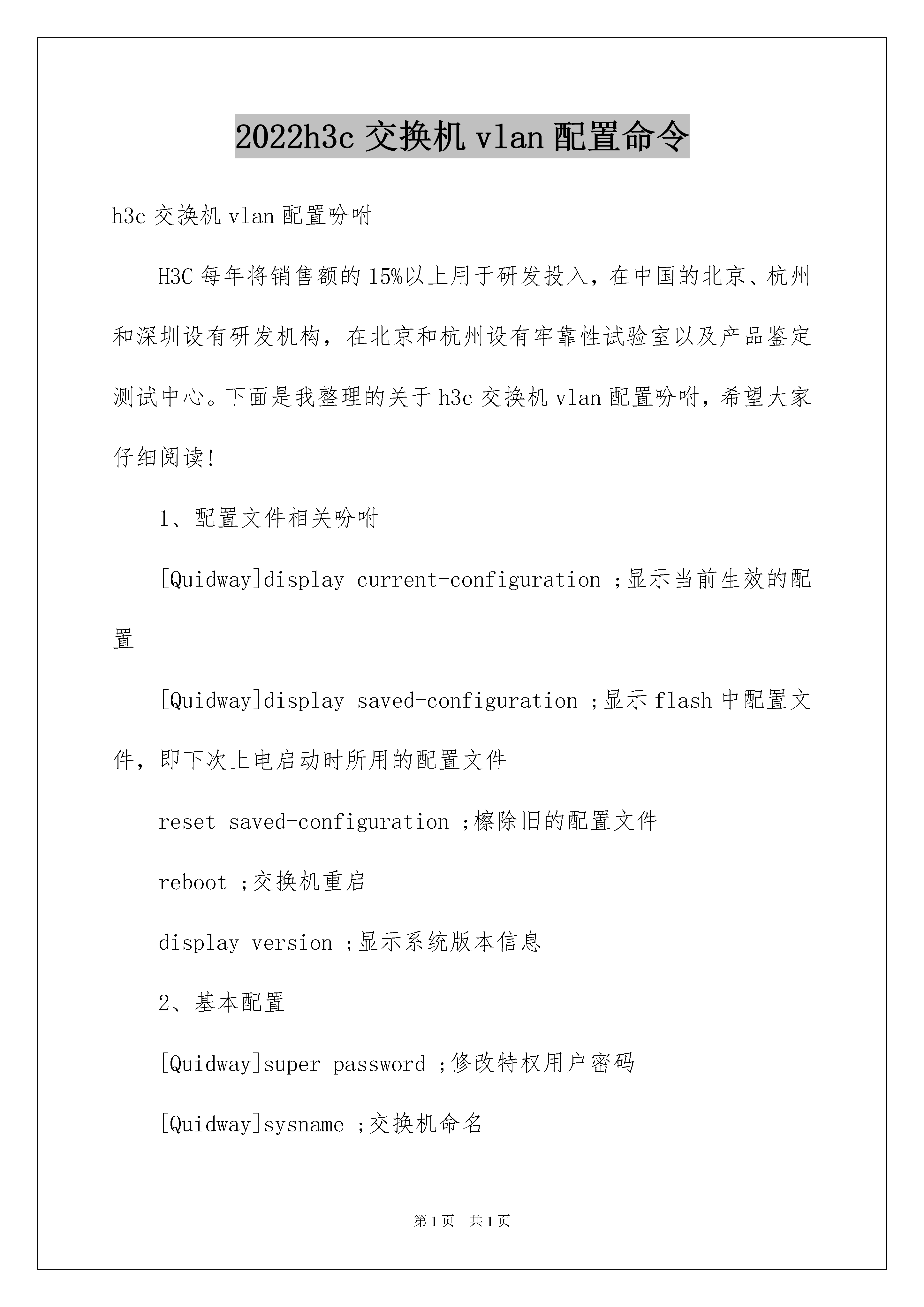

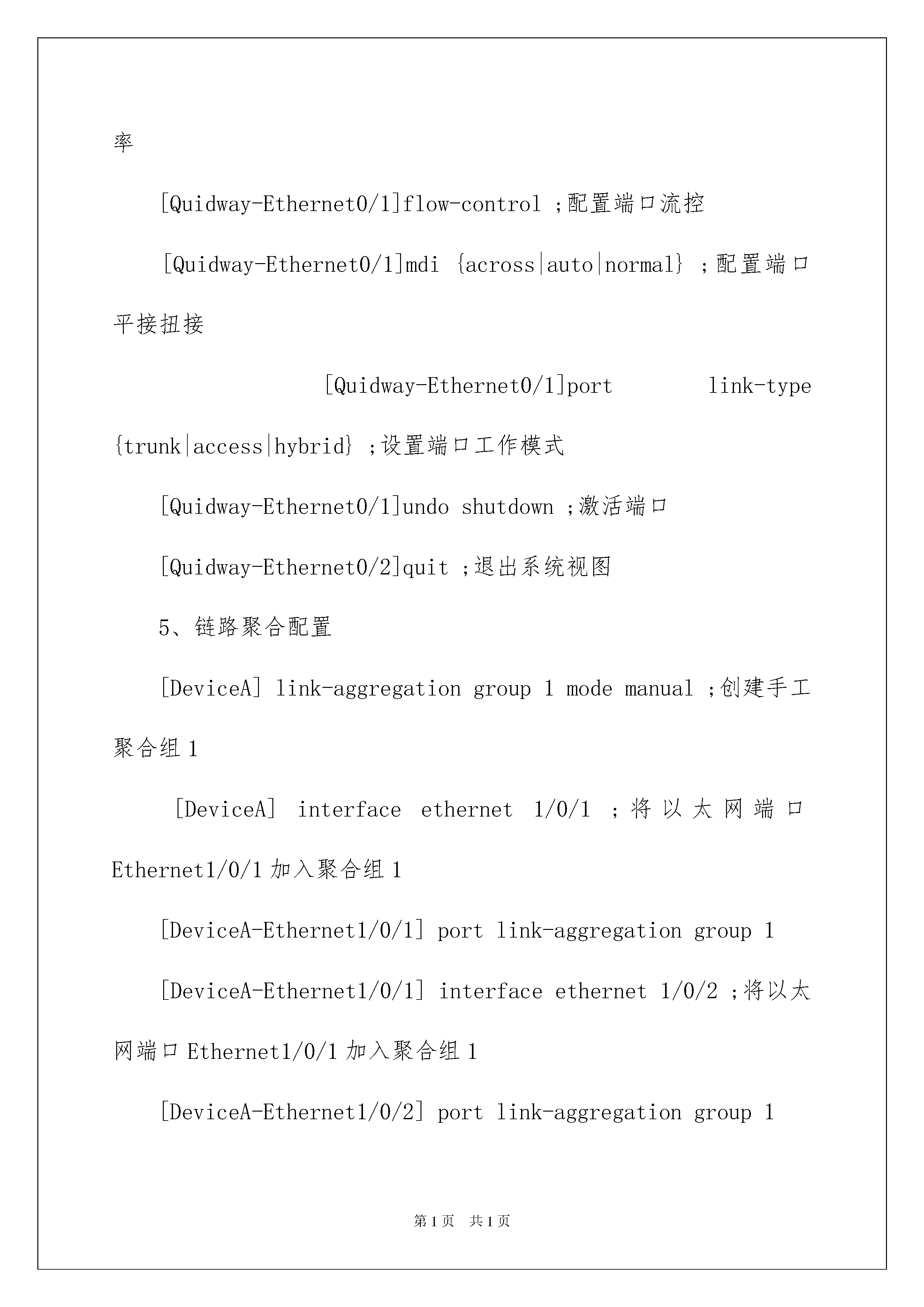

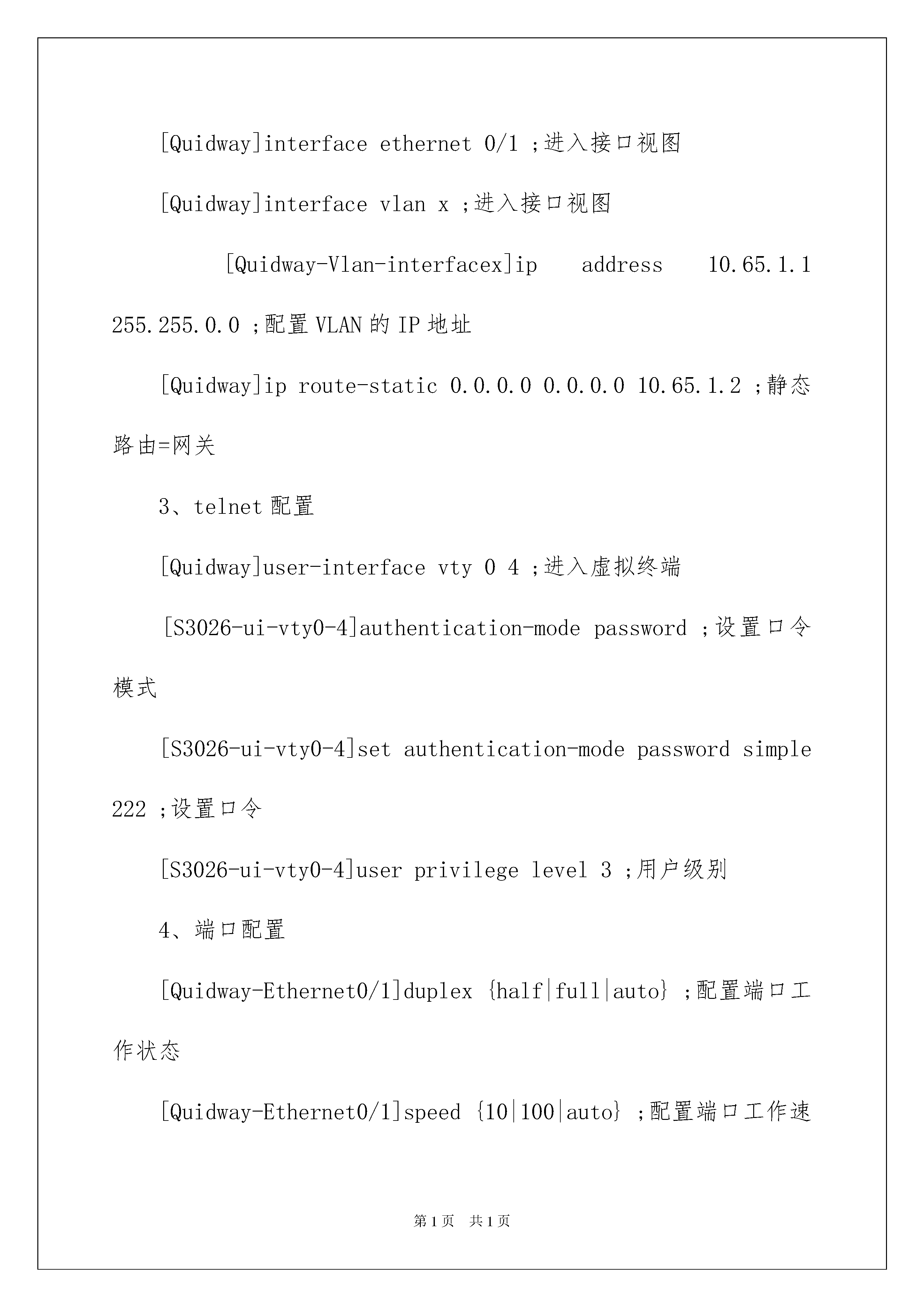

2022h3c交换机vlan配置命令h3c交换机vlan配置吩咐H3C每年将销售额的15%以上用于研发投入，在中国的北京、杭州和深圳设有研发机构，在北京和杭州设有牢靠性试验室以及产品鉴定测试中心。下面是我整理的关于h3c交换机vlan配置吩咐，希望大家仔细阅读!1、配置文件相关吩咐[Quidway]displaycurrent-configuration;显示当前生效的配置[Quidway]displaysaved-configuration;显示flash中配置文件，即下次上电启动时所用的配置文件resetsaved-configuration;檫除旧的配置文件reboot;交换机重启displayversion;显示系统版本信息2、基本配置[Quidway]superpassword;修改特权用户密码[Quidway]sysname;交换机命名[Quidway]interfaceethernet0/1;进入接口视图[Quidway]interfacevlanx;进入接口视图[Quidway-Vlan-interfacex]ipaddress10.65.1.1255.255.0.0;配置VLAN的IP地址[Quidway]iproute-static0.0.0.00.0.0.010.65.1.2;静态路由=网关3、telnet配置[Quidway]user-interfacevty04;进入虚拟终端[S3026-ui-vty0-4]authentication-modepassword;设置口令模式[S3026-ui-vty0-4]setauthentication-modepasswordsimple222;设置口令[S3026-ui-vty0-4]userprivilegelevel3;用户级别4、端口配置[Quidway-Ethernet0/1]duplex{half|full|auto};配置端口工作状态[Quidway-Ethernet0/1]speed{10|100|auto};配置端口工作速率[Quidway-Ethernet0/1]flow-control;配置端口流控[Quidway-Ethernet0/1]mdi{across|auto|normal};配置端口平接扭接[Quidway-Ethernet0/1]portlink-type{trunk|access|hybrid};设置端口工作模式[Quidway-Ethernet0/1]undoshutdown;激活端口[Quidway-Ethernet0/2]quit;退出系统视图5、链路聚合配置[DeviceA]link-aggregationgroup1modemanual;创建手工聚合组1[DeviceA]interfaceethernet1/0/1;将以太网端口Ethernet1/0/1加入聚合组1[DeviceA-Ethernet1/0/1]portlink-aggregationgroup1[DeviceA-Ethernet1/0/1]interfaceethernet1/0/2;将以太网端口Ethernet1/0/1加入聚合组1[DeviceA-Ethernet1/0/2]portlink-aggregationgroup1[DeviceA]link-aggregationgroup1service-typetunnel#在手工聚合组的基础上创建Tunnel业务环回组。[DeviceA]interfaceethernet1/0/1#将以太网端口Ethernet1/0/1加入业务环回组。[DeviceA-Ethernet1/0/1]undostp[DeviceA-Ethernet1/0/1]portlink-aggregationgroup16、端口镜像[Quidway]monitor-port;指定镜像端口[Quidway]portmirror;指定被镜像端口[Quidway]portmirrorint_listobserving-portint_typeint_num;指定镜像和被镜像7、VLAN配置[Quidway]vlan3;创建VLAN[Quidway-vlan3]portethernet0/1toethernet0/4;在VLAN中增加端口配置基于access的VLAN[Quidway-Ethernet0/2]portaccessvlan3;当前端口加入到VLAN留意：缺省状况下，端口的链路类型为Access类型，全部Access端口均属于且只属于VLAN1配置基于trunk
