干式变压器技术规范书.doc

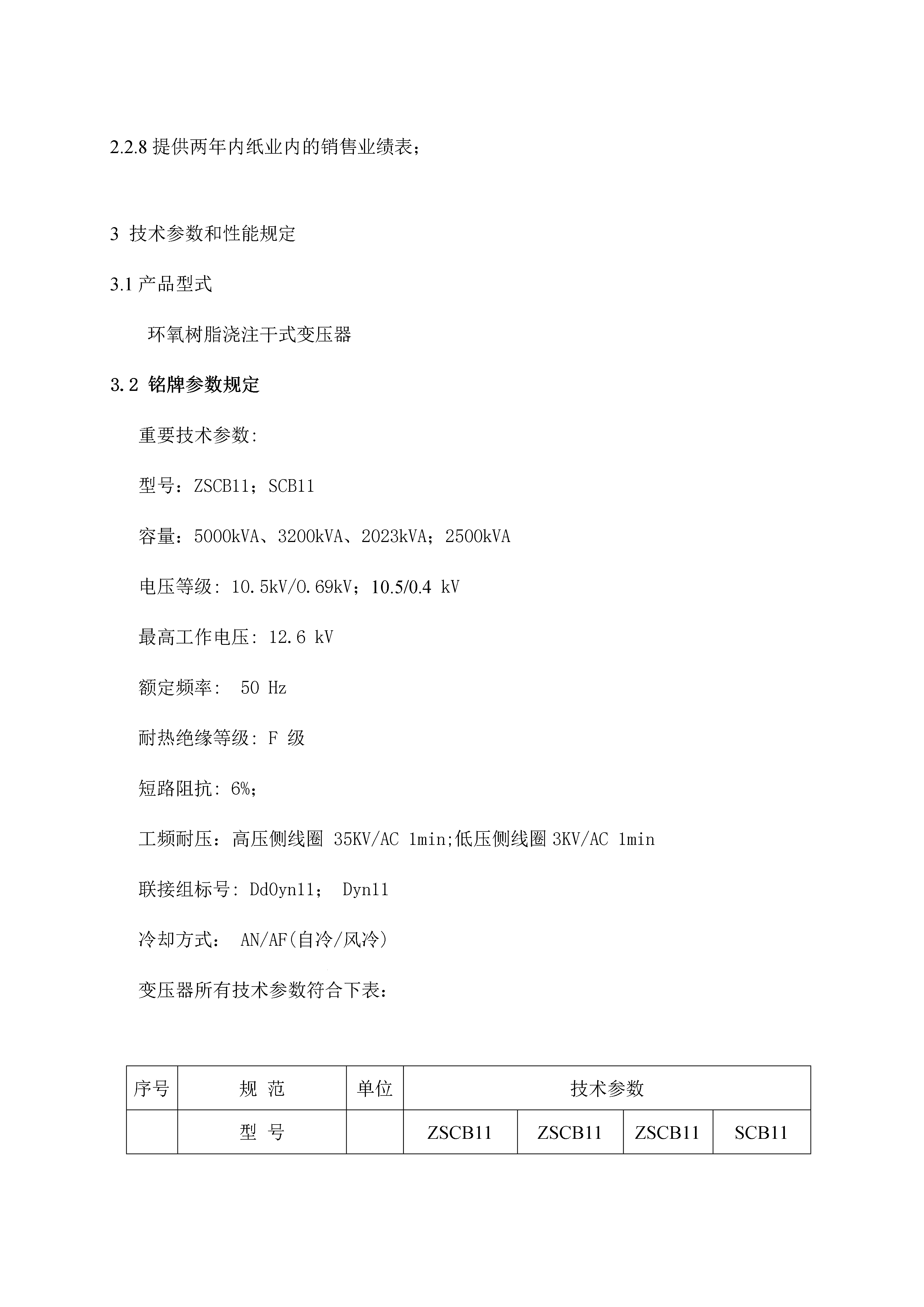

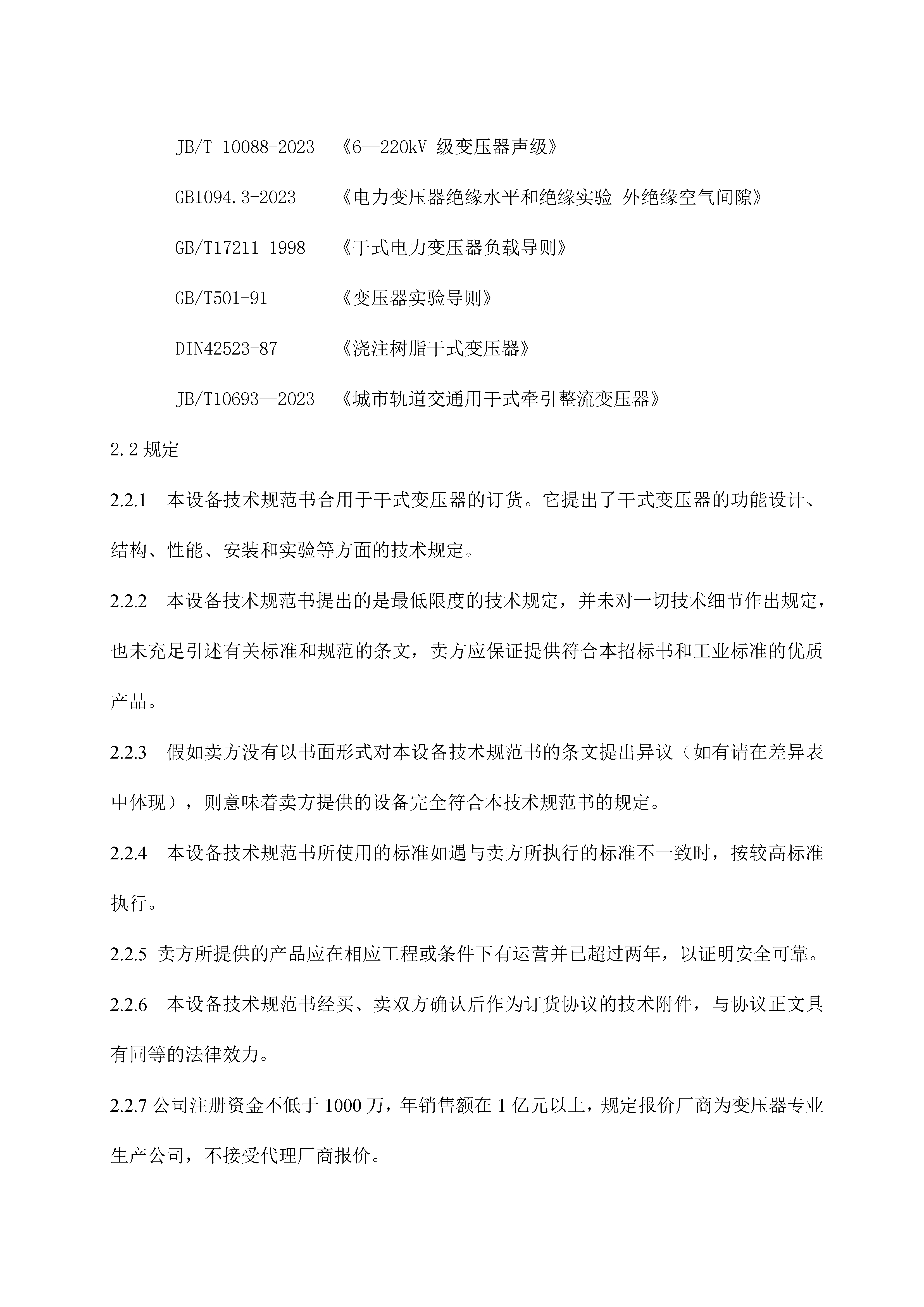

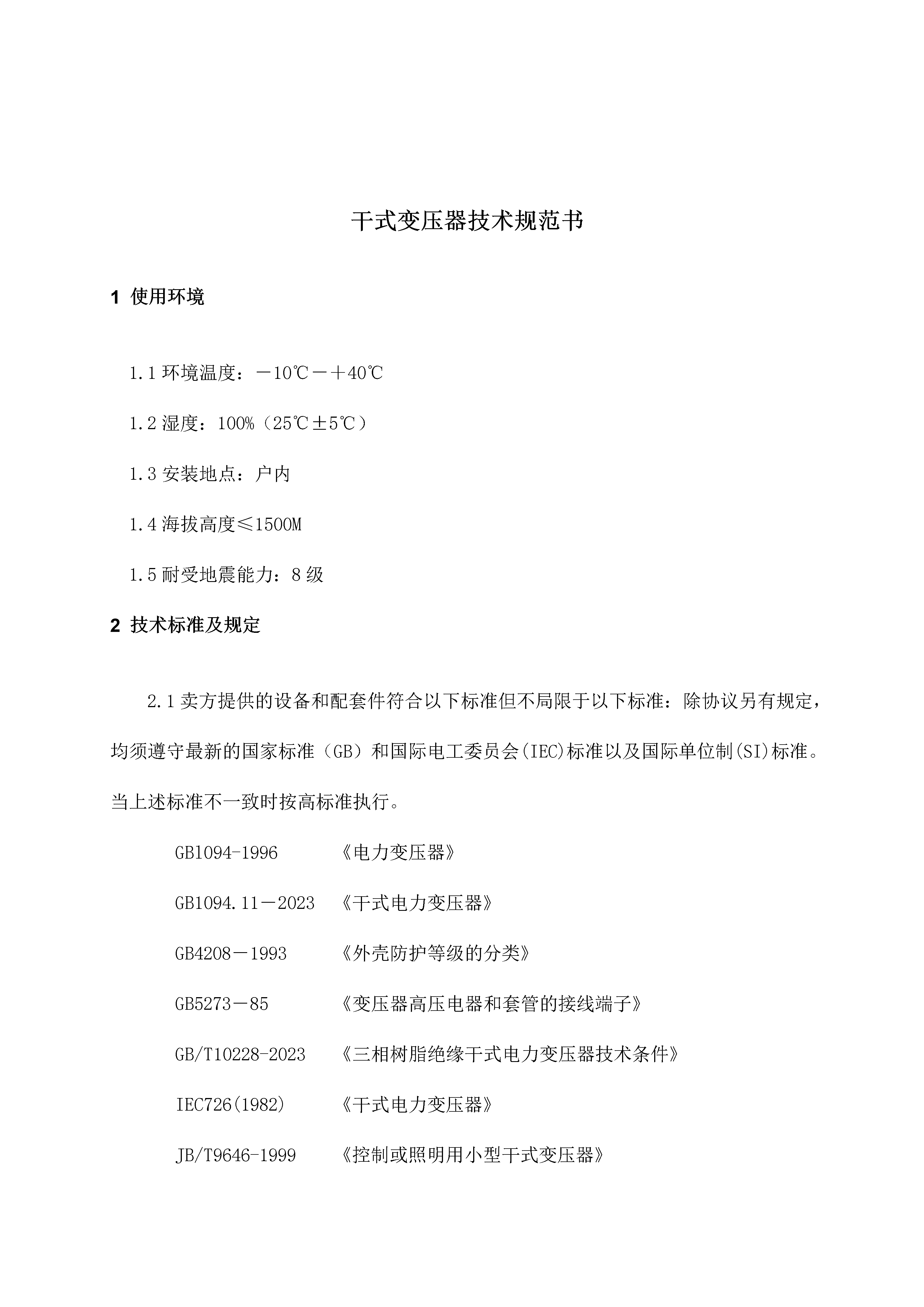

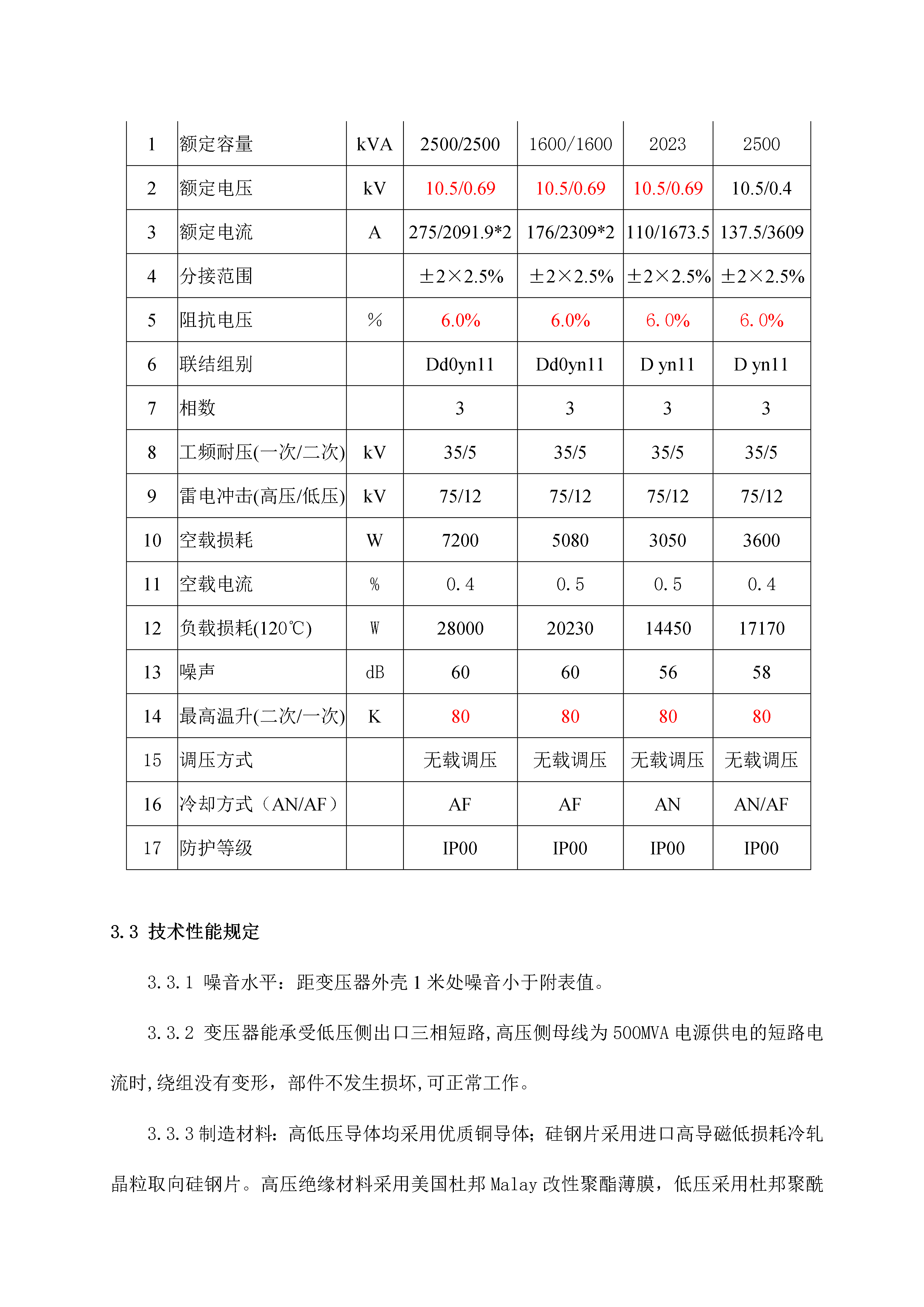

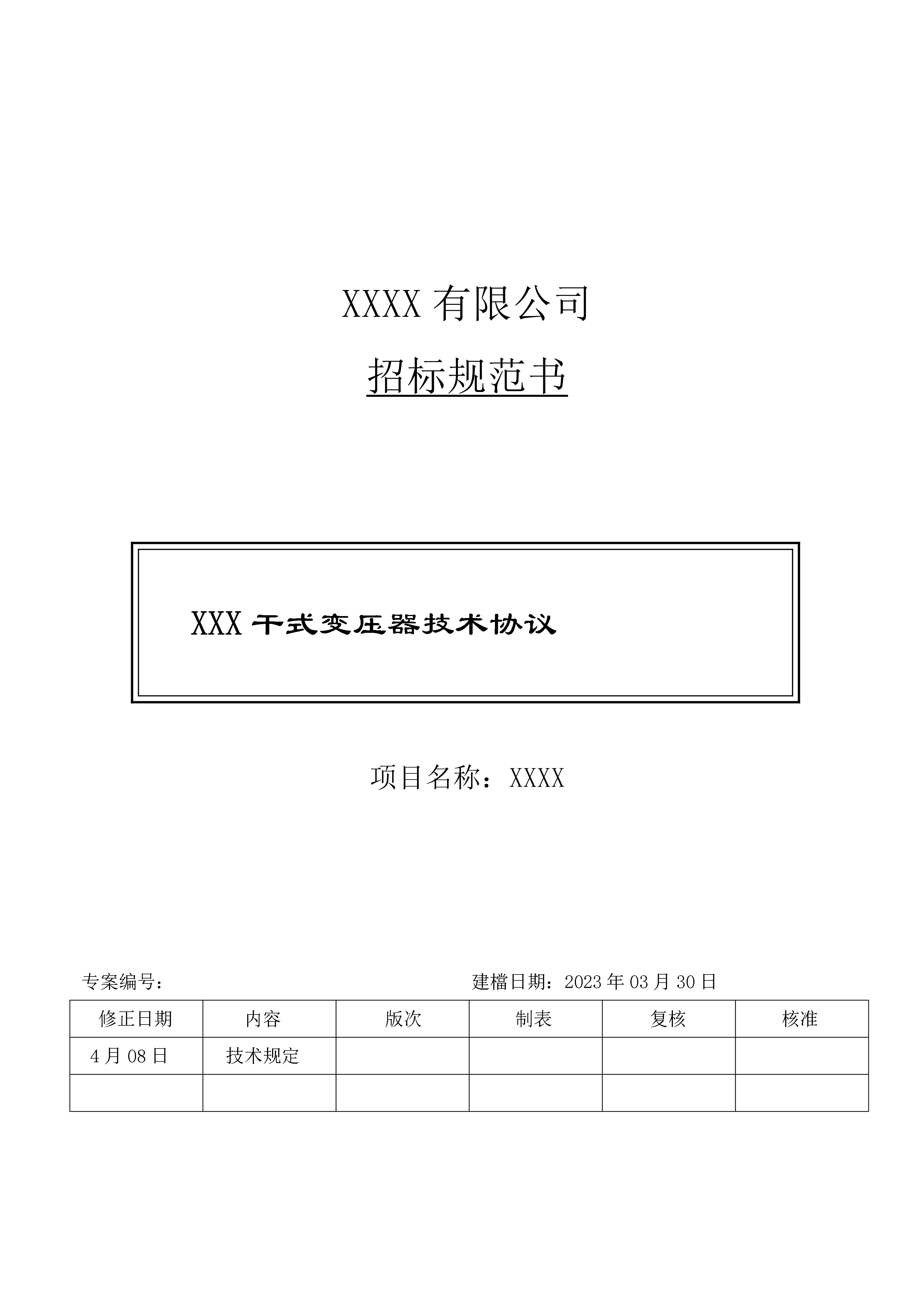

XXXX有限公司招标规范书XXX干式变压器技术协议项目名称：XXXX专案编号：建檔日期：2023年03月30日修正日期内容版次制表复核核准4月08日技术规定干式变压器技术规范书1使用环境1.1环境温度：－10℃－＋40℃1.2湿度：100%（25℃±5℃）1.3安装地点：户内1.4海拔高度≤1500M1.5耐受地震能力：8级2技术标准及规定2.1卖方提供的设备和配套件符合以下标准但不局限于以下标准：除协议另有规定，均须遵守最新的国家标准（GB）和国际电工委员会(IEC)标准以及国际单位制(SI)标准。当上述标准不一致时按高标准执行。GBl094-1996《电力变压器》GB1094.11－2023《干式电力变压器》GB4208－1993《外壳防护等级的分类》GB5273－85《变压器高压电器和套管的接线端子》GB/T10228-2023《三相树脂绝缘干式电力变压器技术条件》IEC726(1982)《干式电力变压器》JB/T9646-1999《控制或照明用小型干式变压器》JB/T10088-2023《6—220kV级变压器声级》GB1094.3-2023《电力变压器绝缘水平和绝缘实验外绝缘空气间隙》GB/T17211-1998《干式电力变压器负载导则》GB/T501-91《变压器实验导则》DIN42523-87《浇注树脂干式变压器》JB/T10693—2023《城市轨道交通用干式牵引整流变压器》2.2规定2.2.1本设备技术规范书合用于干式变压器的订货。它提出了干式变压器的功能设计、结构、性能、安装和实验等方面的技术规定。2.2.2本设备技术规范书提出的是最低限度的技术规定，并未对一切技术细节作出规定，也未充足引述有关标准和规范的条文，卖方应保证提供符合本招标书和工业标准的优质产品。2.2.3假如卖方没有以书面形式对本设备技术规范书的条文提出异议（如有请在差异表中体现），则意味着卖方提供的设备完全符合本技术规范书的规定。2.2.4本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。2.2.5卖方所提供的产品应在相应工程或条件下有运营并已超过两年，以证明安全可靠。2.2.6本设备技术规范书经买、卖双方确认后作为订货协议的技术附件，与协议正文具有同等的法律效力。2.2.7公司注册资金不低于1000万，年销售额在1亿元以上，规定报价厂商为变压器专业生产公司，不接受代理厂商报价。2.2.8提供两年内纸业内的销售业绩表；3技术参数和性能规定3.1产品型式环氧树脂浇注干式变压器3.2铭牌参数规定重要技术参数:型号：ZSCB11；SCB11容量：5000kVA、3200kVA、2023kVA；2500kVA电压等级:10.5kV/O.69kV；10.5/0.4kV最高工作电压:12.6kV额定频率:50Hz耐热绝缘等级:F级短路阻抗:6%；工频耐压：高压侧线圈35KV/AC1min;低压侧线圈3KV/AC1min联接组标号:Dd0yn11；Dyn11冷却方式：AN/AF(自冷/风冷)变压器所有技术参数符合下表：序号规范单位技术参数型号ZSCB11ZSCB11ZSCB11SCB111额定容量kVA2500/25001600/1600202325002额定电压kV10.5/0.6910.5/0.6910.5/0.6910.5/0.43额定电流A275/2091.9*2176/2309*2110/1673.5137.5/36094分接范围±2×2.5%±2×2.5%±2×2.5%±2×2.5%5阻抗电压％6.0%6.0%6.0%6.0%6联结组别Dd0yn11Dd0yn11Dyn11Dyn117相数33338工频耐压(一次/二次)kV35/535/535/535/59雷电冲击(高压/低压)kV75/1275/1275/1275/1210空载损耗W720050803050360011空载电流%0.40.50.50.412负载损耗(120℃)W2800020230144501717013噪声dB6060565814最高温升(二次/一次)K8080808015调压方式无载调压无载调压无载调压无载调压16冷却方式（AN/AF）AFAFANAN/AF17防护等级IP00IP00IP00IP003.3技术性能规定3.3.1噪音水平：距变压器外壳1米处噪音小于附表值。3.3.2变压器能承受低压侧出口三相短路,高压侧母线为500MVA电源供电的短路电流时,绕组没有变形，部件不发生损坏,可正常工作。3.3.3制造材料：高低压导体均采用优质铜导体；硅钢片采用进口高导磁低损耗冷轧晶粒取向硅钢片。高压绝缘材料采用美国杜邦Malay改性聚酯薄膜，低压采用杜邦聚酰亚胺薄膜复合预浸材料。3.3.4重要制造工艺：高、低压绕组采用树脂真空浇注；可运营于100％
