三坐标测量技术小结.doc

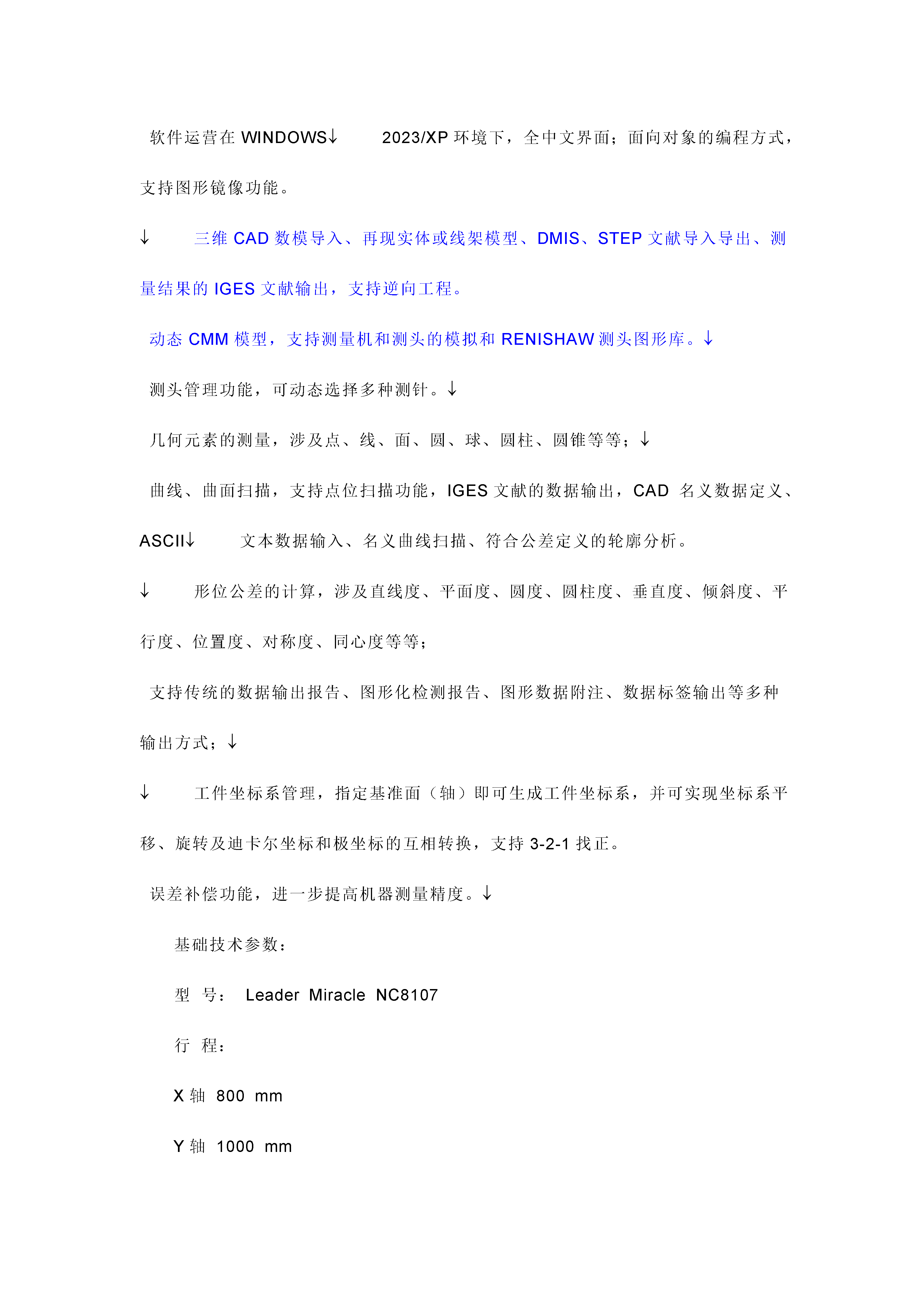

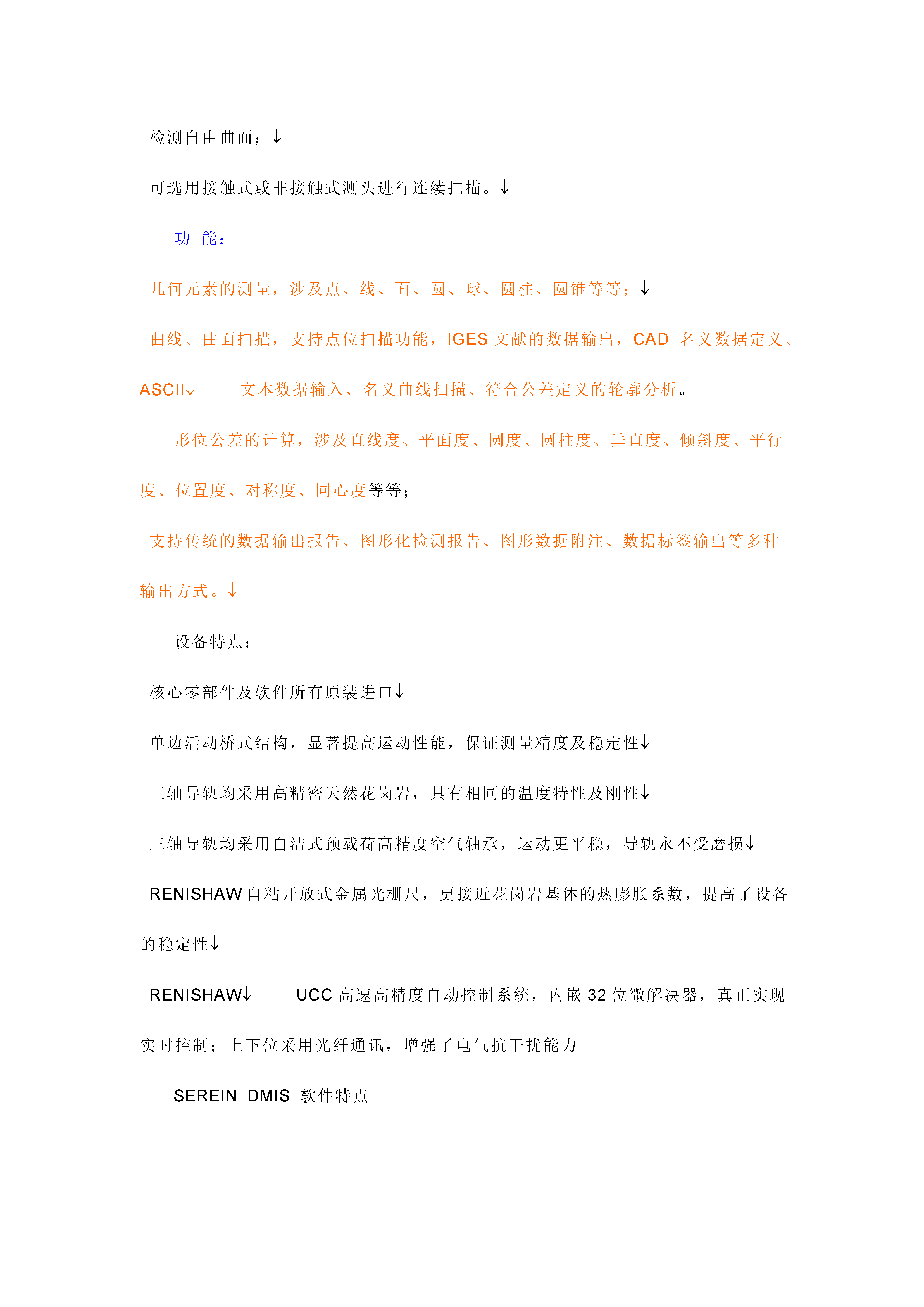

三坐标三坐标测量机，它是指在一个六面体的空间范围内，可以表现几何形状、长度及圆周分度等测量能力的仪器，又称为三坐标测量仪或三坐标量床。三坐标测量机的工作原理:任何形状都是由空间点组成的,所有的几何量测量都可以归结为空间点的测量,因此精确进行空间点坐标的采集,是评估任何几何形状的基础。坐标测量机的基本原理是将被测零件放入它允许的测量空间，精确的测出被测零件表面的点在空间三个坐标位置的数值，将这些点的坐标数值通过计算机数据解决，拟合形成测量元素，如圆、球、圆柱、圆锥、曲面等，通过数学计算的方法得出其形状、位置公差及其他几何量数据。在测量技术上，光栅尺及以后的容栅、磁栅、激光干涉仪的出现，革命性的把尺寸信息数字化，不仅可以进行数字显示，并且为几何量测量的计算机解决，进而用于控制打下基础。三坐标测量仪可定义为“一种具有可作三个方向移动的探测器，可在三个互相垂直的导轨上移动，此探测器以接触或非接触等方式传送讯号，三个轴的位移测量系统(如光学尺)经数据解决器或计算机等计算出工件的各点坐标(X、Y、Z)及各项功能测量的仪器”。三坐标测量仪的测量功能应涉及尺寸精度、定位精度、几何精度及轮廓精度等。应用领域：测量高精度的几何零件和曲面；测量复杂形状的机械零部件；检测自由曲面；可选用接触式或非接触式测头进行连续扫描。功能：几何元素的测量，涉及点、线、面、圆、球、圆柱、圆锥等等；曲线、曲面扫描，支持点位扫描功能，IGES文献的数据输出，CAD名义数据定义、ASCII文本数据输入、名义曲线扫描、符合公差定义的轮廓分析。形位公差的计算，涉及直线度、平面度、圆度、圆柱度、垂直度、倾斜度、平行度、位置度、对称度、同心度等等；支持传统的数据输出报告、图形化检测报告、图形数据附注、数据标签输出等多种输出方式。设备特点：核心零部件及软件所有原装进口单边活动桥式结构，显著提高运动性能，保证测量精度及稳定性三轴导轨均采用高精密天然花岗岩，具有相同的温度特性及刚性三轴导轨均采用自洁式预载荷高精度空气轴承，运动更平稳，导轨永不受磨损RENISHAW自粘开放式金属光栅尺，更接近花岗岩基体的热膨胀系数，提高了设备的稳定性RENISHAWUCC高速高精度自动控制系统，内嵌32位微解决器，真正实现实时控制；上下位采用光纤通讯，增强了电气抗干扰能力SEREINDMIS软件特点软件运营在WINDOWS2023/XP环境下，全中文界面；面向对象的编程方式，支持图形镜像功能。三维CAD数模导入、再现实体或线架模型、DMIS、STEP文献导入导出、测量结果的IGES文献输出，支持逆向工程。动态CMM模型，支持测量机和测头的模拟和RENISHAW测头图形库。测头管理功能，可动态选择多种测针。几何元素的测量，涉及点、线、面、圆、球、圆柱、圆锥等等；曲线、曲面扫描，支持点位扫描功能，IGES文献的数据输出，CAD名义数据定义、ASCII文本数据输入、名义曲线扫描、符合公差定义的轮廓分析。形位公差的计算，涉及直线度、平面度、圆度、圆柱度、垂直度、倾斜度、平行度、位置度、对称度、同心度等等；支持传统的数据输出报告、图形化检测报告、图形数据附注、数据标签输出等多种输出方式；工件坐标系管理，指定基准面（轴）即可生成工件坐标系，并可实现坐标系平移、旋转及迪卡尔坐标和极坐标的互相转换，支持3-2-1找正。误差补偿功能，进一步提高机器测量精度。基础技术参数：型号：LeaderMiracleNC8107行程：X轴800mmY轴1000mmZ轴700mm结构型式：活动桥式传动方式：直流伺服系统+预载荷高精度空气轴承长度测量系统：RENISHAW开放式光栅尺，分辨率为0.2μm机台：高精度（00级）花岗岩平台使用环境：温度(20±2)℃，湿度55%-65%，温度梯度1℃/m，温度变化1℃/h空气压力：0.4MPa-0.5Mpa空气流量：120L/min–140L/min整机尺寸(LWH)：1.2mX1.4mX2.3m机台承重：1000kg，整机重量：3000Kg空间测量精度：（2.9+4L/1000）μm产品的重要配件：校正球、校正块、光栅尺尺、探针、控制器、测量软件等等。。全球重要三坐标厂商：LK、蔡司、温泽、海克斯康、西安交大精密、爱德华、法如、波龙、奥智品、Feanor、SNK、埃帝科、马波斯、法信、西安力德、雷尼威尔等等（顺序随便，无任何排名）百度百科中的词条内容仅供参考，假如您需要解决具体问题（特别在法律、医学等领域），建议您征询相关领域专业人士。•一、形位公差•形位公差是被测实际要素允许形状和位置变动的范围。•二、形位公差的特性项目及符号•直线度（—）平面度（）圆度（○）•形状公差•圆柱度（）线轮廓度（⌒）轮廓度（）•形位公差平行度（∥）
