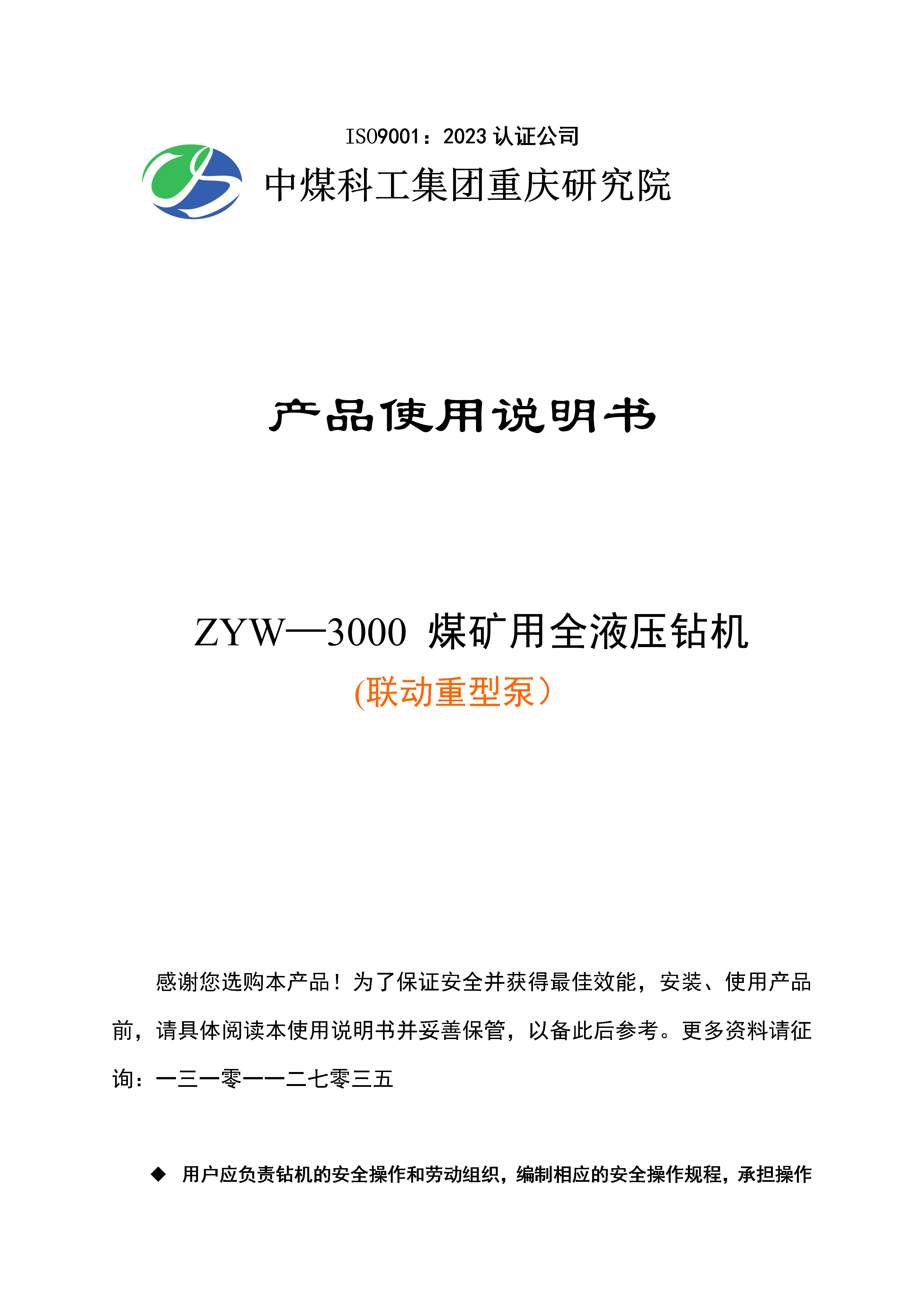

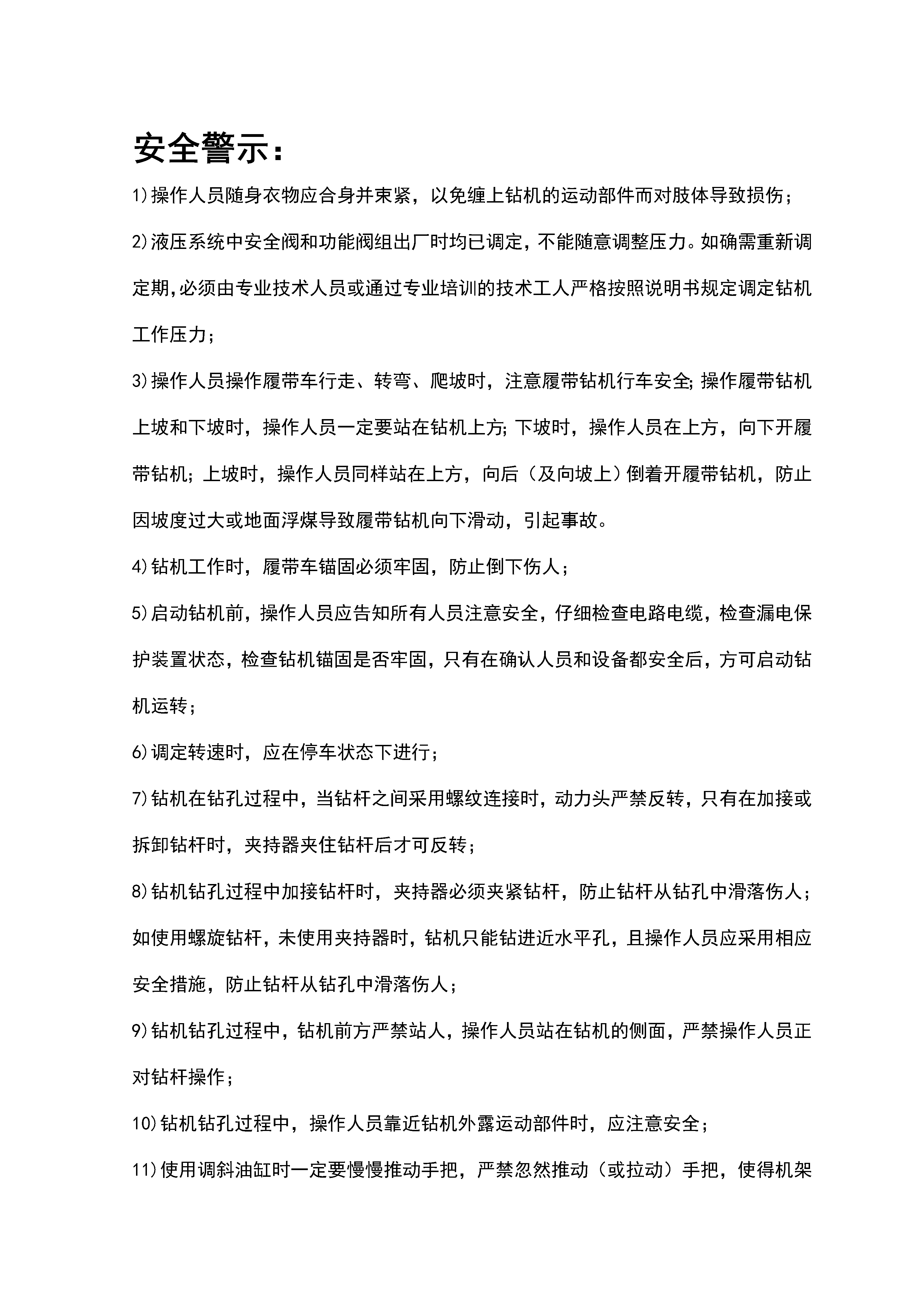

ISO9001：2023认证公司中煤科工集团重庆研究院产品使用说明书ZYW—3000煤矿用全液压钻机(联动重型泵）感谢您选购本产品！为了保证安全并获得最佳效能，安装、使用产品前，请具体阅读本使用说明书并妥善保管，以备此后参考。更多资料请征询：一三一零一一二七零三五用户应负责钻机的安全操作和劳动组织，编制相应的安全操作规程，承担操作人员和设备的安全责任。用户应加强对操作人员的安全培训，提高操作人员的安全意识；操作人员必须通过培训才可使用本钻机；操作人员使用钻机前必须具体阅读本使用说明书；钻机钻孔过程中，应有专职安全员跟班作业。执行标准：MT/T356-2023Q/MKC396-2023版本号：V1.0出版日期：2023/05安全警示：1)操作人员随身衣物应合身并束紧，以免缠上钻机的运动部件而对肢体导致损伤；2)液压系统中安全阀和功能阀组出厂时均已调定，不能随意调整压力。如确需重新调定期，必须由专业技术人员或通过专业培训的技术工人严格按照说明书规定调定钻机工作压力；3)操作人员操作履带车行走、转弯、爬坡时，注意履带钻机行车安全；操作履带钻机上坡和下坡时，操作人员一定要站在钻机上方；下坡时，操作人员在上方，向下开履带钻机；上坡时，操作人员同样站在上方，向后（及向坡上）倒着开履带钻机，防止因坡度过大或地面浮煤导致履带钻机向下滑动，引起事故。4)钻机工作时，履带车锚固必须牢固，防止倒下伤人；5)启动钻机前，操作人员应告知所有人员注意安全，仔细检查电路电缆，检查漏电保护装置状态，检查钻机锚固是否牢固，只有在确认人员和设备都安全后，方可启动钻机运转；6)调定转速时，应在停车状态下进行；7)钻机在钻孔过程中，当钻杆之间采用螺纹连接时，动力头严禁反转，只有在加接或拆卸钻杆时，夹持器夹住钻杆后才可反转；8)钻机钻孔过程中加接钻杆时，夹持器必须夹紧钻杆，防止钻杆从钻孔中滑落伤人；如使用螺旋钻杆，未使用夹持器时，钻机只能钻进近水平孔，且操作人员应采用相应安全措施，防止钻杆从钻孔中滑落伤人；9)钻机钻孔过程中，钻机前方严禁站人，操作人员站在钻机的侧面，严禁操作人员正对钻杆操作；10)钻机钻孔过程中，操作人员靠近钻机外露运动部件时，应注意安全；11)使用调斜油缸时一定要慢慢推动手把，严禁忽然推动（或拉动）手把，使得机架升降过快而引起安全事故；12)钻机液压系统不得在泄漏状态下运转，当液压油有泄漏时，应及时掩埋；13)钻机配置的电动机应使用YBK型防爆电机；钻机配套电机、液压胶管、矿用单体液压支柱应有安全标志，且安全标志在有效期内。目录1用途及合用范围………………………………………………………………………………………12重要结构和工作原理…………………………………………………………………………………13钻机型号及重要技术参数……………………………………………………………………………24地面试车………………………………………………………………………………………………45下井运送………………………………………………………………………………………………76井下安装试车…………………………………………………………………………………………77钻孔操作………………………………………………………………………………………………78操作中的注意事项…………………………………………………………………………………129保养及维修…………………………………………………………………………………………1210常见故障分析与解决方法………………………………………………………………………1311储存保管…………………………………………………………………………………………1312开箱检查…………………………………………………………………………………………1313其他………………………………………………………………………………………………1414安标控制件明细表……………………………………………………………………………1515产品资质编号……………………………………………………………………………………151用途及合用范围ZYW-3000/3200煤矿用全液压钻机重要用于煤矿井下钻进瓦斯抽（排）放孔、注浆防灭火孔、煤层注水孔、防突卸压孔、地质勘探孔及其它工程孔。合用于岩石坚固性系数f≤12的各种煤层、岩层。规定巷道或钻场有效断面大于7.5m2，高度大于2.5m，宽度大于3m。2重要结构和工作原理钻机整体结构如图1所示，液压系统见图10。钻机重要由泵站、操作台、动力头、机架、夹持器、底架、导向套、立柱和钻具等部件组成。泵站将电能转换为液压能，油泵输出的压力油驱动马达和推动油缸，完毕钻机的各种动作。液压系统中采用了联动油路，通过各功能选择阀的设立，操作旋转和进退手柄，可实现动力头正反旋转和前进后退
