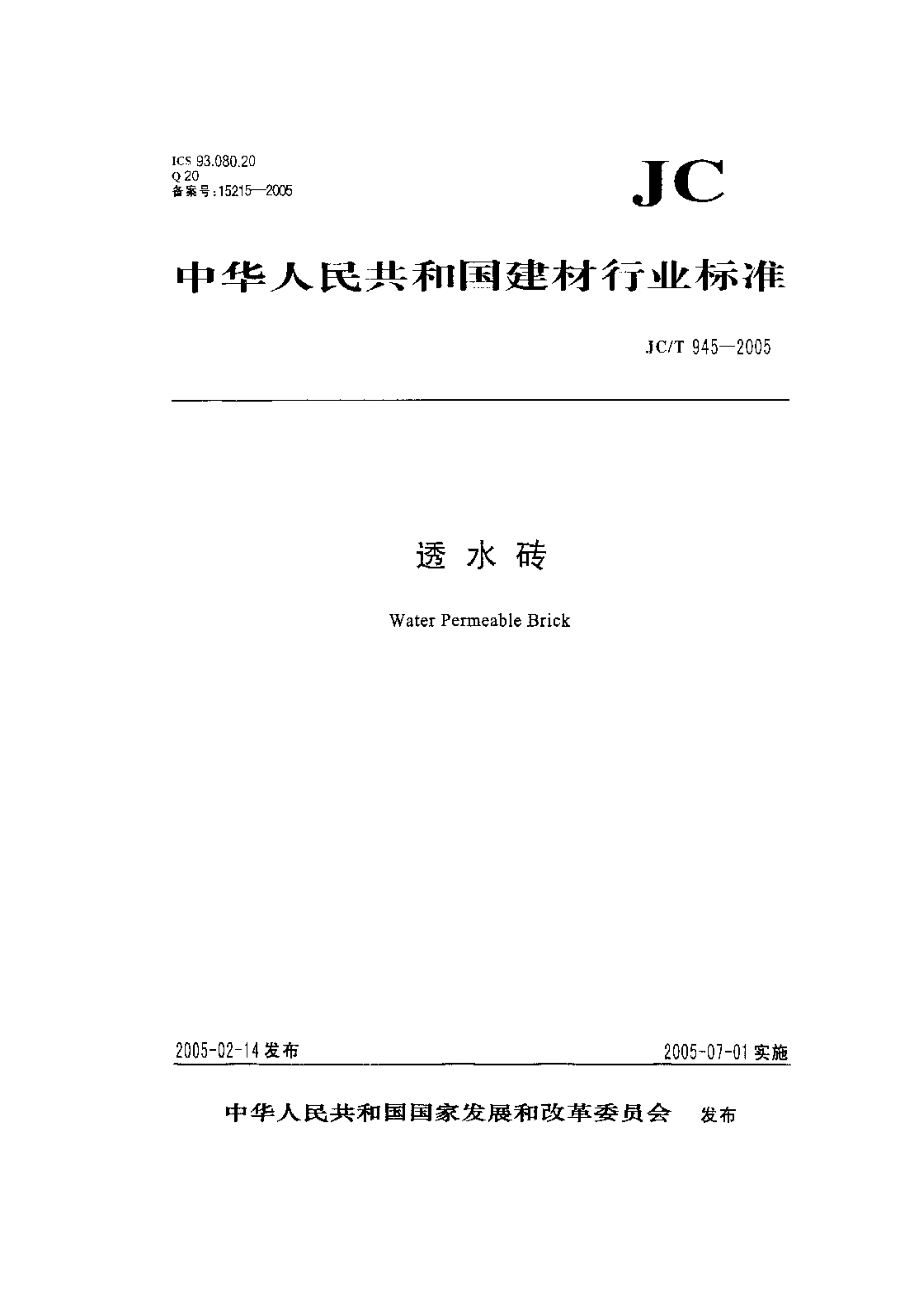

透水砖行业标准.doc

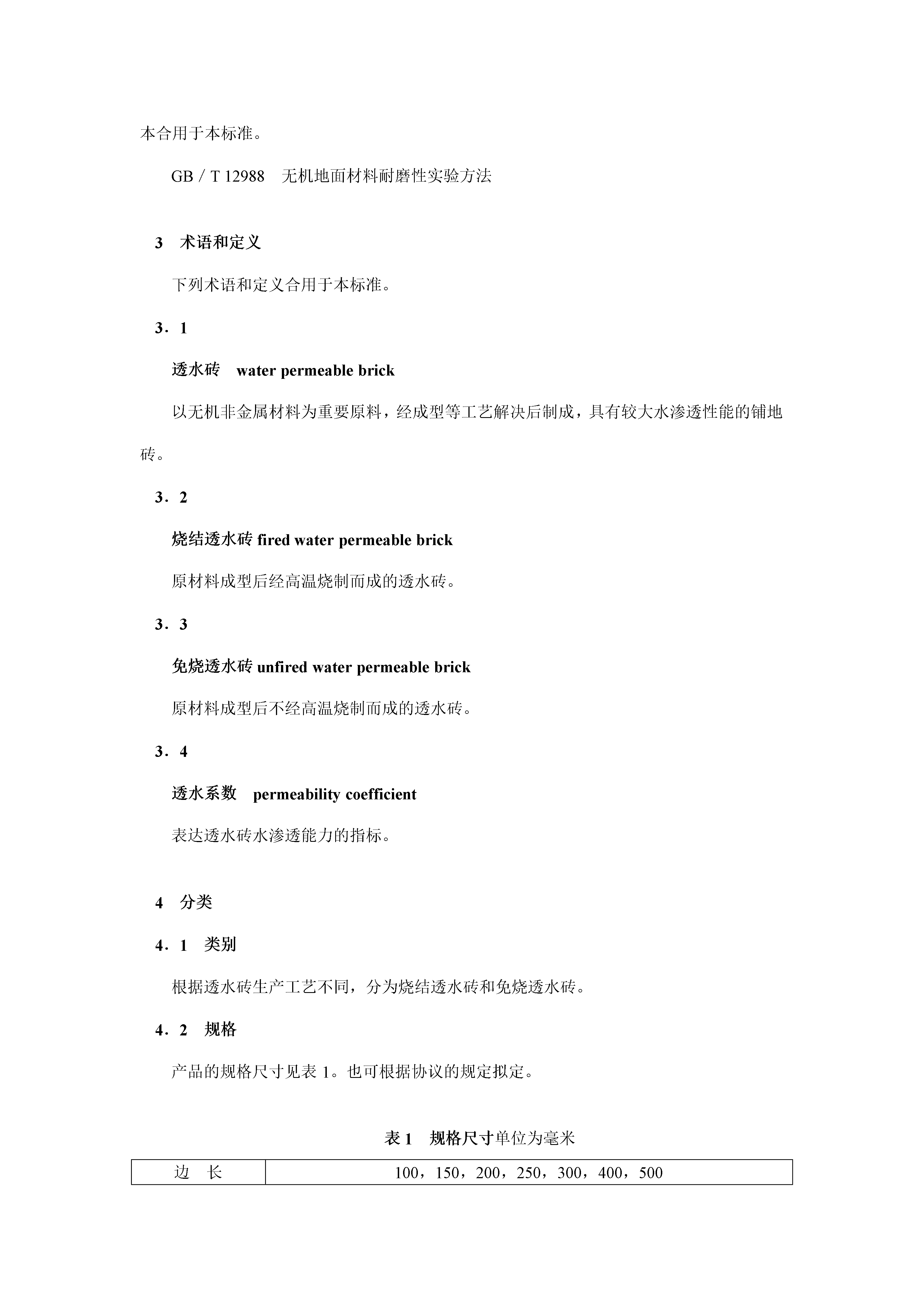

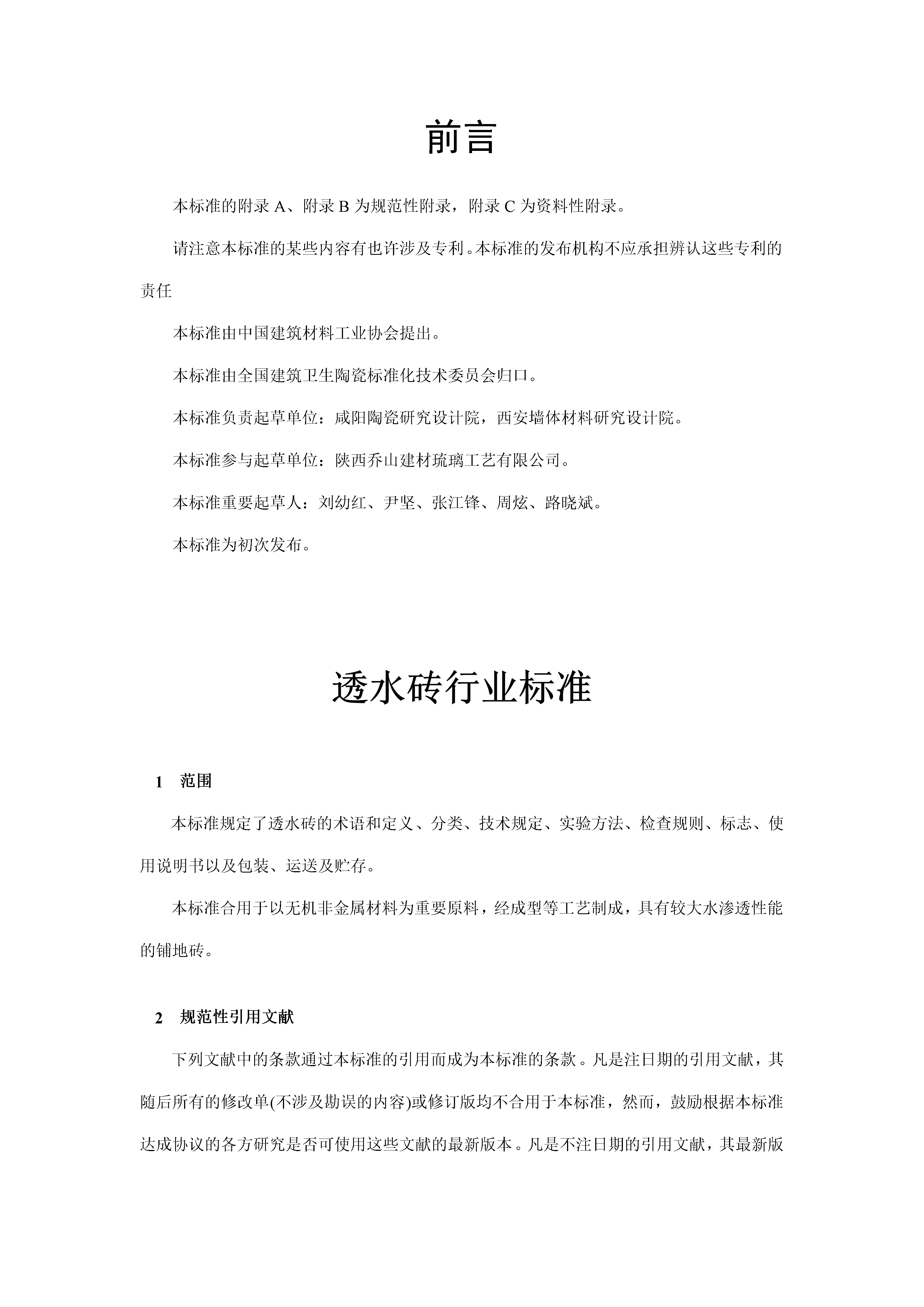

前言本标准的附录A、附录B为规范性附录，附录C为资料性附录。请注意本标准的某些内容有也许涉及专利。本标准的发布机构不应承担辨认这些专利的责任本标准由中国建筑材料工业协会提出。本标准由全国建筑卫生陶瓷标准化技术委员会归口。本标准负责起草单位：咸阳陶瓷研究设计院，西安墙体材料研究设计院。本标准参与起草单位：陕西乔山建材琉璃工艺有限公司。本标准重要起草人：刘幼红、尹坚、张江锋、周炫、路晓斌。本标准为初次发布。透水砖行业标准1范围本标准规定了透水砖的术语和定义、分类、技术规定、实验方法、检查规则、标志、使用说明书以及包装、运送及贮存。本标准合用于以无机非金属材料为重要原料，经成型等工艺制成，具有较大水渗透性能的铺地砖。2规范性引用文献下列文献中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文献，其随后所有的修改单(不涉及勘误的内容)或修订版均不合用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文献的最新版本。凡是不注日期的引用文献，其最新版本合用于本标准。GB／T12988无机地面材料耐磨性实验方法3术语和定义下列术语和定义合用于本标准。3．1透水砖waterpermeablebrick以无机非金属材料为重要原料，经成型等工艺解决后制成，具有较大水渗透性能的铺地砖。3．2烧结透水砖firedwaterpermeablebrick原材料成型后经高温烧制而成的透水砖。3．3免烧透水砖unfiredwaterpermeablebrick原材料成型后不经高温烧制而成的透水砖。3．4透水系数permeabilitycoefficient表达透水砖水渗透能力的指标。4分类4．1类别根据透水砖生产工艺不同，分为烧结透水砖和免烧透水砖。4．2规格产品的规格尺寸见表1。也可根据协议的规定拟定。表1规格尺寸单位为毫米边长100，150，200，250，300，400，500厚度40，50，60，80，100，1204．3等级抗压强度等级分为Cc30，Cc35，Cc40，Cc50，Cc60。5技术规定5．1外观质量产品的外观质量应符合表2的规定。表2外观质量项目规定正面粘皮及缺损的最大投影尺寸≤10．0mm缺棱掉角的最大投影尺寸≤15．0mm裂纹非贯穿裂纹长度最大投影尺寸≤10．0mm贯穿裂纹不允许分层不允许色差不明显5．2尺寸偏差产品的尺寸允许偏差应符合表3的规定。表3尺寸允许偏差单位为毫米项目要求长度、宽度±2．0厚度±2．0厚度差±2．5垂直度≤2．0平整度≤2．0直角度≤2．05．3抗压强度和抗折破坏荷载产品的抗压强度应符合表4的规定。当产品的边长／厚度≥5时，其抗折破坏荷载应不小于6000N。表4抗压强度单位为兆帕抗压强度等级平均值不小于单块最小值不小于Cc3030．025．0Cc3535．030．0Cc4040．035．0Cc5050．042．0Cc6060．050．05．4物理性能产品的物理性能应符合表5的规定。表5物理性能项目要求耐磨性磨坑长度不大于35mm保水性不小于0．6g／cm2透水系数透水系数(15℃)≥1．0×10-2cm／s抗冻性25次冻融循环后外观质量应符合表2的规定，且抗压强度损失率不得大于20．0％6实验方法6．1外观质量6．1．1量具游标卡尺或其它量具：精度不低于0．5mm。6．1．2测量方法6．1．2．1正面粘皮及缺损测量正面粘皮及缺损处相应于试样长、宽方向的两个投影尺寸，精确至0．5mm。如图1所示。1——长度方向投影尺寸：b——宽度方向投影尺寸。图1正面粘皮及缺损测量方法示意图6．1．2．2缺棱掉角测量缺棱、掉角处相应试样棱边的长、宽、厚方向三个投影尺寸，精确至0．5mm。如图2所示。1——长度方向投影尺寸；b——宽度方向投影尺寸：d——厚度方向的投影尺寸。图2缺棱、掉角尺寸测量示意图6．1．2．3裂纹测量试样裂纹所在面上的最大投影长度；若裂纹由一个面延伸至其它面时，测量其延伸的投影长度之和，精确至0．5mm。如图3所示。1——裂纹投影尺寸。图3裂纹长度测量示意图6．1．2．4分层对试样的侧面进行目测检查，观测有无分层现象。6．1．2．5色差在平坦地面上，将试样铺成不小于1m2的正方形，在自然光照或功率不低于40W日光灯下，距1．5m处目测，观测是否有明显色差。6．2尺寸偏差6．2．1量具游标卡尺或其它量具：精度不低于0．5mm。直角尺：内角垂直度公差为±1°，内角边长为450mmX400mm的90°直角尺。钢直尺：直线度公差为0．1mm，长度为0．5m。塞尺：精度为0．1mm。6．2．2测量方法6．2．2．1长度、宽度、厚度和厚度差测量矩形试样的长度和宽度时，分别测量试样正面离角部10mm处相应平行侧面，测量两个长度值和两个宽度值，计算并记录长度平均值和宽度平均值：其它形状产品根据供货
