总体施工方案.doc

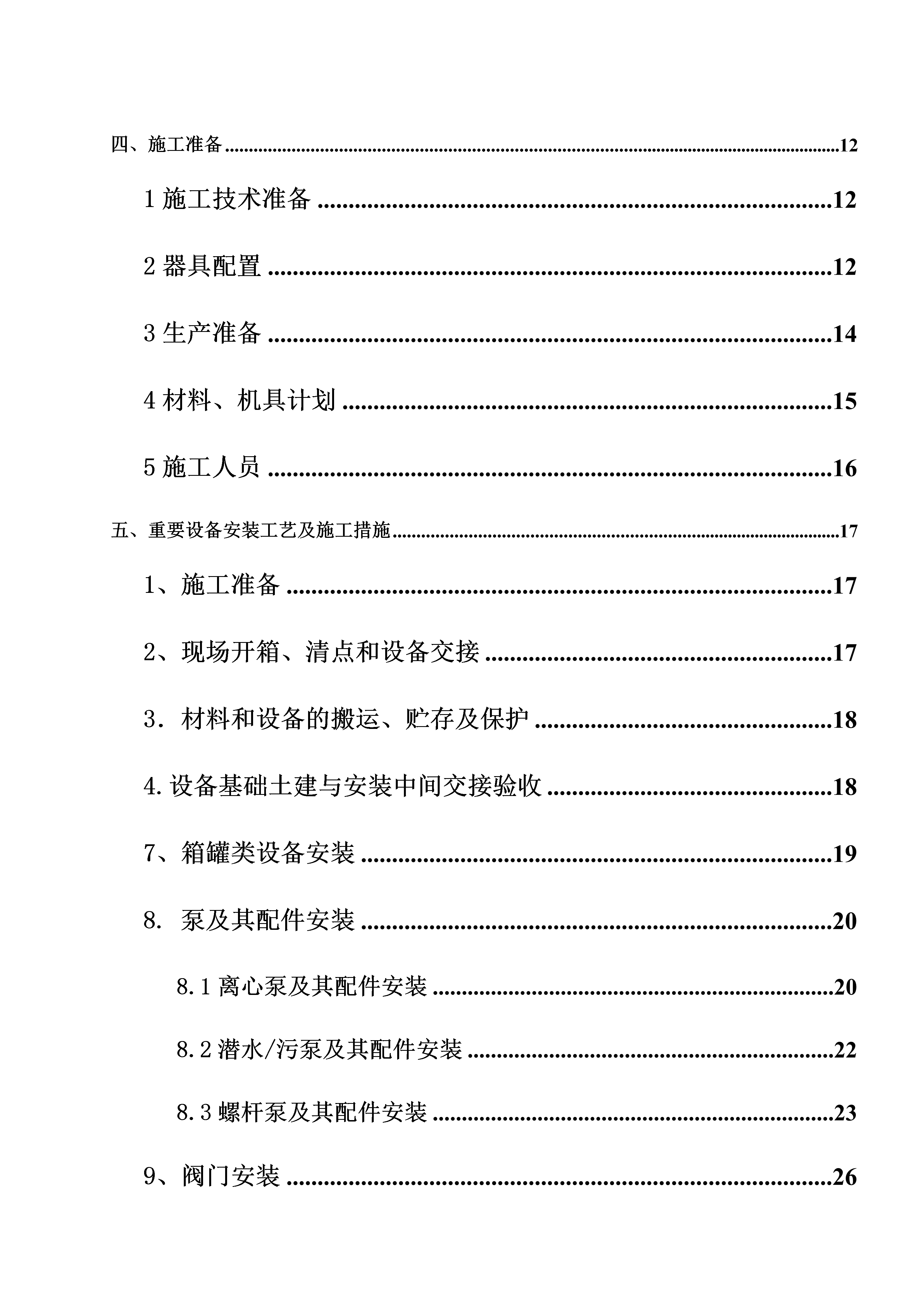

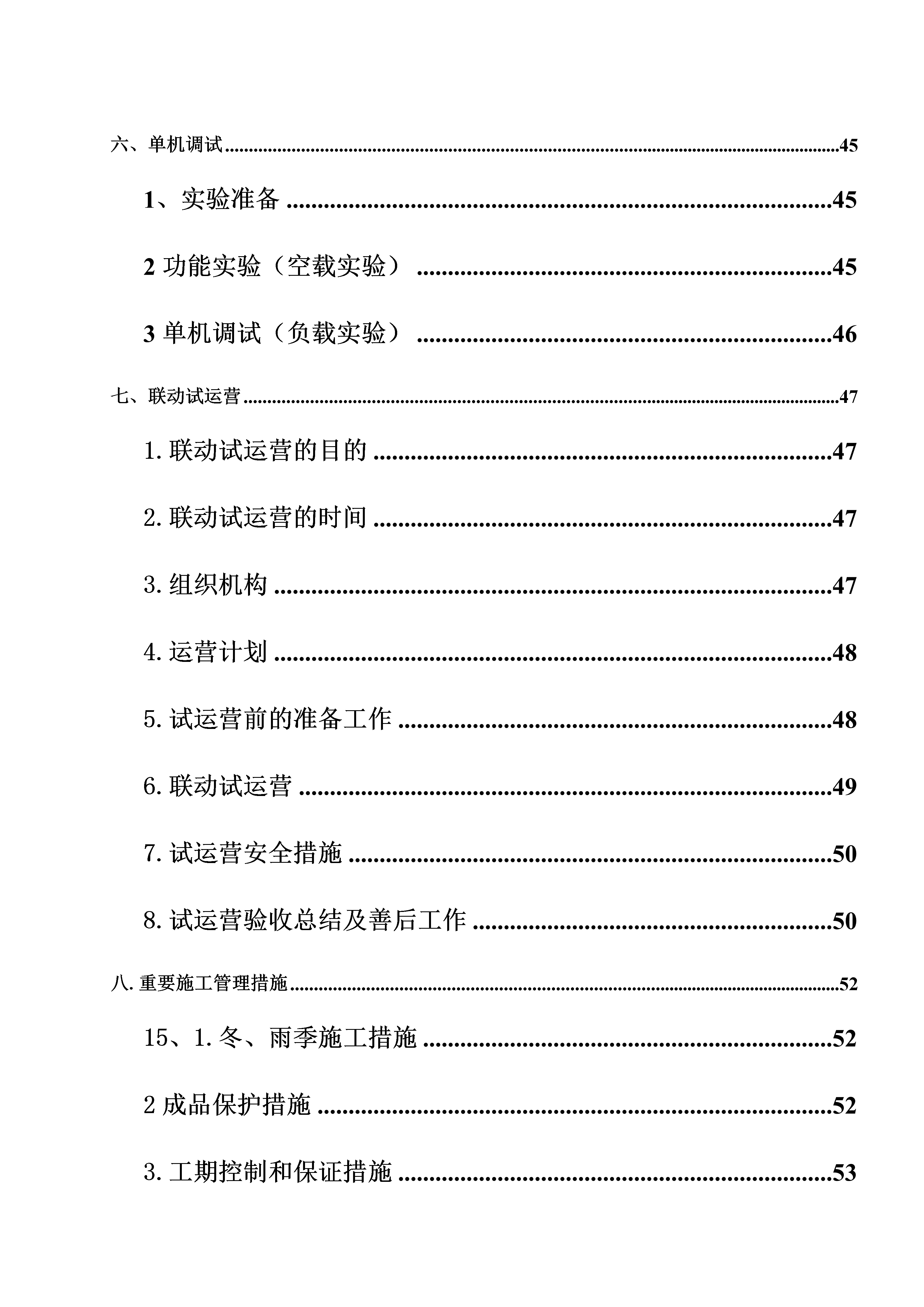

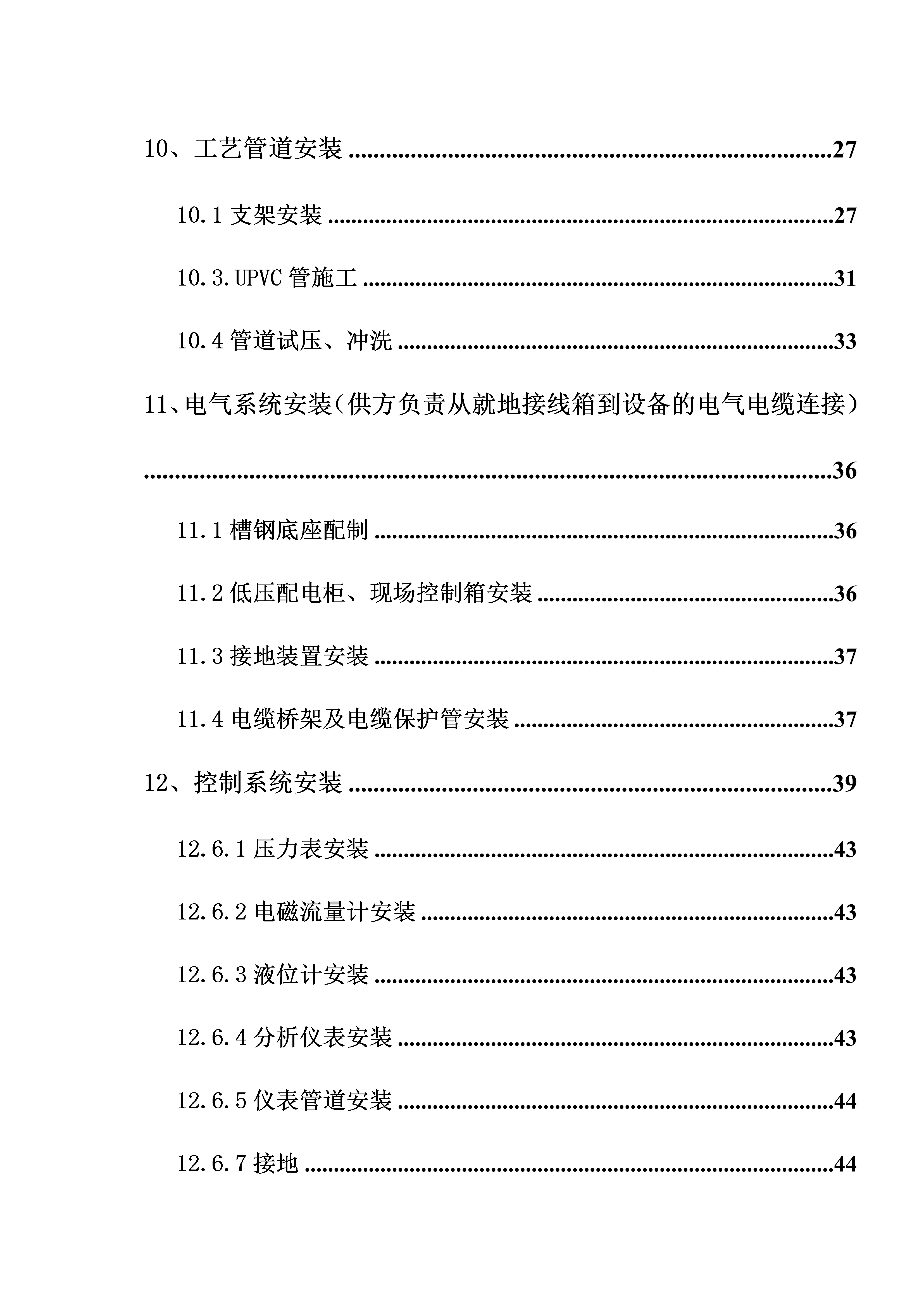

大唐内蒙古多伦煤化工有限责任公司循环水系统完善之循环水新增砂滤器及回用水扩容改造EPC总承包专项施工方案编制人:审核人:审批人:北京新源国能科技集团股份有限公司2023年07月目录一、工程概况61、建设单位的基本情况62、改造部分现状63、项目建设规模74、工作任务及工程范围7二．编制依据及采用标准：8三、施工组织及管理目的91、施工组织机构92、施工总体安排92.1施工顺序92.2施工劳动力计划103、施工现场总平面布置105、施工管理目的10四、施工准备121施工技术准备122器具配置123生产准备144材料、机具计划155施工人员16五、重要设备安装工艺及施工措施171、施工准备172、现场开箱、清点和设备交接173．材料和设备的搬运、贮存及保护184.设备基础土建与安装中间交接验收187、箱罐类设备安装198.泵及其配件安装208.1离心泵及其配件安装208.2潜水/污泵及其配件安装228.3螺杆泵及其配件安装239、阀门安装2610、工艺管道安装2710.1支架安装2710.3.UPVC管施工3110.4管道试压、冲洗3311、电气系统安装（供方负责从就地接线箱到设备的电气电缆连接）3611.1槽钢底座配制3611.2低压配电柜、现场控制箱安装3611.3接地装置安装3711.4电缆桥架及电缆保护管安装3712、控制系统安装3912.6.1压力表安装4312.6.2电磁流量计安装4312.6.3液位计安装4312.6.4分析仪表安装4312.6.5仪表管道安装4412.6.7接地44六、单机调试451、实验准备452功能实验（空载实验）453单机调试（负载实验）46七、联动试运营471.联动试运营的目的472.联动试运营的时间473.组织机构474.运营计划485.试运营前的准备工作486.联动试运营497.试运营安全措施508.试运营验收总结及善后工作50八.重要施工管理措施5215、1.冬、雨季施工措施522成品保护措施523.工期控制和保证措施534质量目的、质量保证体系及措施55九.安全目的及安全、文明施工管理规定571、安全管理目的572、安全管理制度及保证措施573、现场安全管理规定574、文明施工措施584.1文明施工目的584.2文明施工及环保措施59一、工程概况1、建设单位的基本情况大唐内蒙古多伦煤化工有限责任公司以内蒙锡林浩特市胜利煤田褐煤为原料，最终生产46万吨/年聚丙烯，同时副产LPG、汽油、硫磺等副产品。重要工艺生产装置涉及原料煤贮运、煤预干燥装置、煤气化装置、空分装置、甲醇装置、MTP装置、PP装置、硫磺回收装置及污水解决、循环水等水解决系统。2、改造部分现状循环水装置设计规模为81000m3/h，保有水量35000-40000m3。分为两个循环水系统，一是大循环水系统，二是空分独立循环水系统。原循环水旁滤设施采用纤维束过滤器，能力为4000m3/h，设立10台过滤器。旁滤进水为循环水回水，回水压力0.16-0.19MPa，旁滤出水回至循环塔下水池。实际运营纤维过滤器对浊度去除效果不抱负，特别当系统在烃类物质泄漏、浊度非常高的情况下，去除效果非常有限。实际运营过程中，旁滤效果有限，循环水浊度长期处在超标状态，且纤维束更换费用高昂。回用水解决站重要解决全厂循环冷却水站排污水，通过滤、除盐解决后作为循环冷却水站补充水，排放的浓盐水送污水解决。本装置采用过滤器去除悬浮物质和反渗透脱盐工艺技术。装置设计解决废水能力为220m3/h。反渗透装置设计解决能力为200m3/h。采用PLC进行操作和控制。回用水现有装置存在问题：一级反渗透膜设立通量较大，抗缓冲能力小。一级反渗透系统共两套，每套15支膜壳，10：5排列，目前的运营通量为22.4LMH，对于回用水项目运营通量过大，一般选择18LMH膜通量。因此需要对上述系统进行改造，重要改造内容为新增砂滤系统，新增回用水解决站预解决设施以及回用水解决站二期扩容改造。3、项目建设规模3.1新增砂滤系统砂滤器运营规模：4000m3/h；设计规模4000m3/h。台数：28台。3.2新增回用水解决站预解决设施预解决设施（配套污泥解决系统）界区进水解决能力为440m3/h（不涉及回流水量）。装置运营规模：530m3/h，设计规模560m3/h，套数：1套。3.3回用水解决站二期扩容二期除盐系统界区进水解决能力为240m3/h（不含自耗水量）其中超滤系统运营规模：270m3/h，设计规模310m3/h。套数：2套。反渗透系统运营规模：240m3/h，设计规模270m3/h。套数：2套。3.4配套电气设施改造除新增工艺装置正常电气改造外，目前4#变电站1#主变负荷率已达成57%，4#站2#主变负荷率已达成70%，负荷率已超过设计规定值。因此针对4#变电站进行改造，将4#
