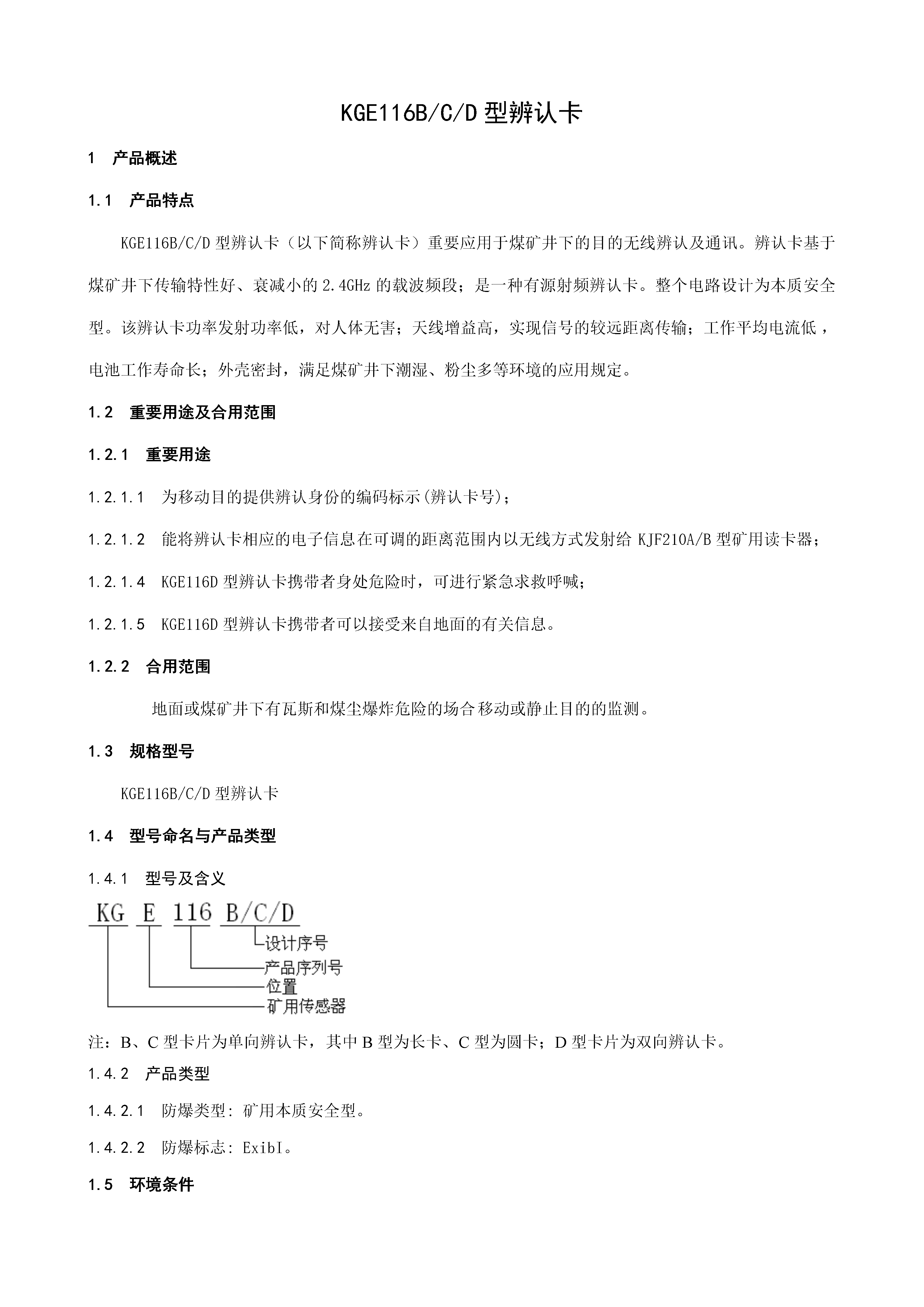

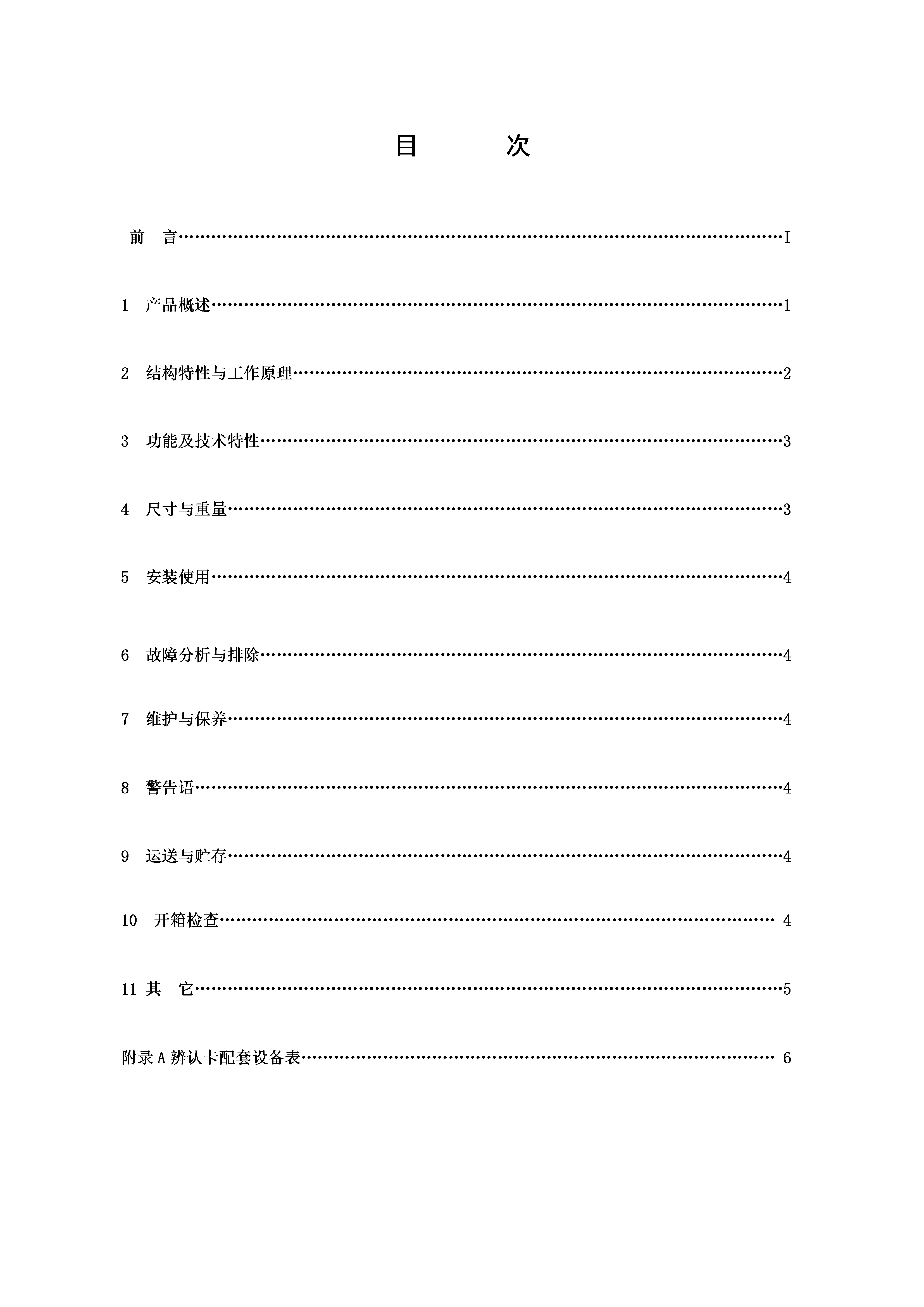

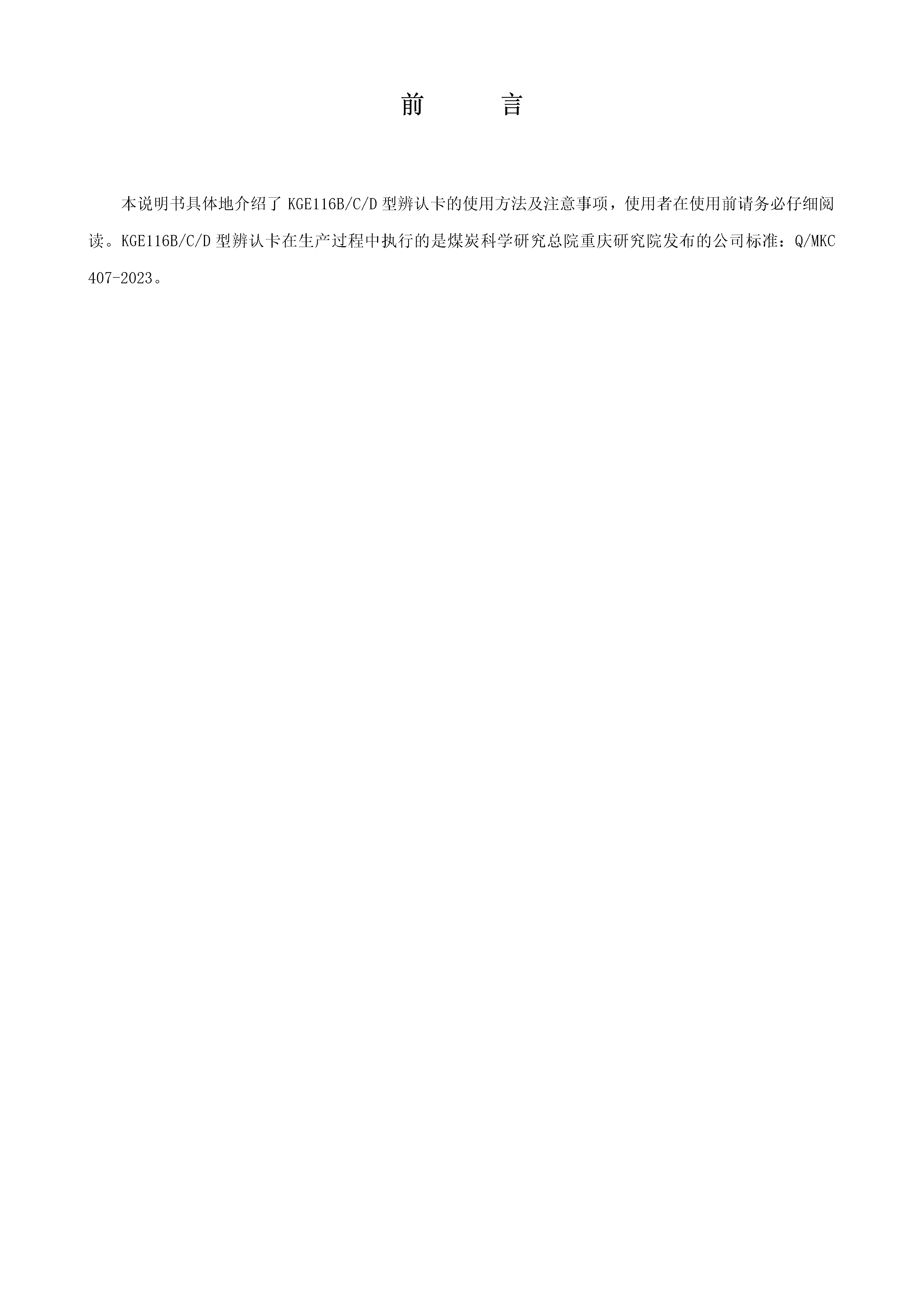

ISO9001:2023认证公司煤炭科学研究总院重庆研究院产品使用说明书KGE116B/C/D型辨认卡感谢您选购本产品！为了保证安全并获得最佳效能，在安装、使用产品前，请具体阅读本使用说明书并妥善保管，以备此后参考。执行标准：Q/MKC407-2023版本号:VER2.0出版日期:2023.04.01前言本说明书具体地介绍了KGE116B/C/D型辨认卡的使用方法及注意事项，使用者在使用前请务必仔细阅读。KGE116B/C/D型辨认卡在生产过程中执行的是煤炭科学研究总院重庆研究院发布的公司标准：Q/MKC407-2023。目次前言…………………………………………………………………………………………………I1产品概述……………………………………………………………………………………………12结构特性与工作原理………………………………………………………………………………23功能及技术特性……………………………………………………………………………………34尺寸与重量…………………………………………………………………………………………35安装使用……………………………………………………………………………………………46故障分析与排除……………………………………………………………………………………47维护与保养…………………………………………………………………………………………48警告语………………………………………………………………………………………………49运送与贮存…………………………………………………………………………………………410开箱检查…………………………………………………………………………………………411其它………………………………………………………………………………………………5附录A辨认卡配套设备表……………………………………………………………………………6KGE116B/C/D型辨认卡1产品概述1.1产品特点KGE116B/C/D型辨认卡（以下简称辨认卡）重要应用于煤矿井下的目的无线辨认及通讯。辨认卡基于煤矿井下传输特性好、衰减小的2.4GHz的载波频段；是一种有源射频辨认卡。整个电路设计为本质安全型。该辨认卡功率发射功率低，对人体无害；天线增益高，实现信号的较远距离传输；工作平均电流低，电池工作寿命长；外壳密封，满足煤矿井下潮湿、粉尘多等环境的应用规定。1.2重要用途及合用范围1.2.1重要用途1.2.1.1为移动目的提供辨认身份的编码标示(辨认卡号)；1.2.1.2能将辨认卡相应的电子信息在可调的距离范围内以无线方式发射给KJF210A/B型矿用读卡器；1.2.1.4KGE116D型辨认卡携带者身处危险时，可进行紧急求救呼喊；1.2.1.5KGE116D型辨认卡携带者可以接受来自地面的有关信息。1.2.2合用范围地面或煤矿井下有瓦斯和煤尘爆炸危险的场合移动或静止目的的监测。1.3规格型号KGE116B/C/D型辨认卡1.4型号命名与产品类型1.4.1型号及含义注：B、C型卡片为单向辨认卡，其中B型为长卡、C型为圆卡；D型卡片为双向辨认卡。1.4.2产品类型1.4.2.1防爆类型:矿用本质安全型。1.4.2.2防爆标志:ExibI。1.5环境条件1.5.1工作条件a)工作温度:（-5～+40）℃；b)相对湿度:≤98%；c)大气压力:80kPa～110kPa；d)有煤尘或瓦斯爆炸危险的煤矿井下。1.5.2贮存温度：-40℃～+60℃。2结构特性与工作原理2.1结构示意图图1KGE116B型辨认卡示意图图2KGE116C型辨认卡示意图图3KGE116D型辨认卡示意图1、蜂鸣器2、普通按钮3、紧急求救按钮4、撤离命令指示灯5、携带环6、回电话命令指示灯7、欠压指示灯8、备用9、备用2.2组成及工作原理2.2.1组成A.KGE116B/C型辨认卡由电池、电路板及外壳组成；B.KGE116D型辨认卡由电池、电路板、按钮、指示灯及外壳组成。2.2.2辨认卡工作原理电池欠压指示低功耗微解决器信号调制及载波电路电源高频阻抗匹配网络高增益天线按键功能声光提醒图4辨认卡电路原理图辨认卡电路采用非充电锂电池供电。以ISM2.4GHz频段的特高频载波调制模块和高性能、低功耗的微解决器为核心。2.4GHz射频电路集成了高级数据链协议，采用ShockBurstT工作模式，辨认卡在KJF210A/B型矿用读卡器接受区域周期可调地发射电子标记信息，实现无线通讯，无线传输速率高达1Mbps,减小了信号在空中传输时间，减少了干扰的也许性。和谐的阻抗匹配网络及高增益的天线，减少了信号驻波比，提高了发射效率,实现远距离辨认。微解决器采用功能强大的16位超低功耗单片机，该芯片内集成有2K字节Flash、256字节EPROM、256字节RAM、2只16
