2023年电子工程师考证题参考答案.doc

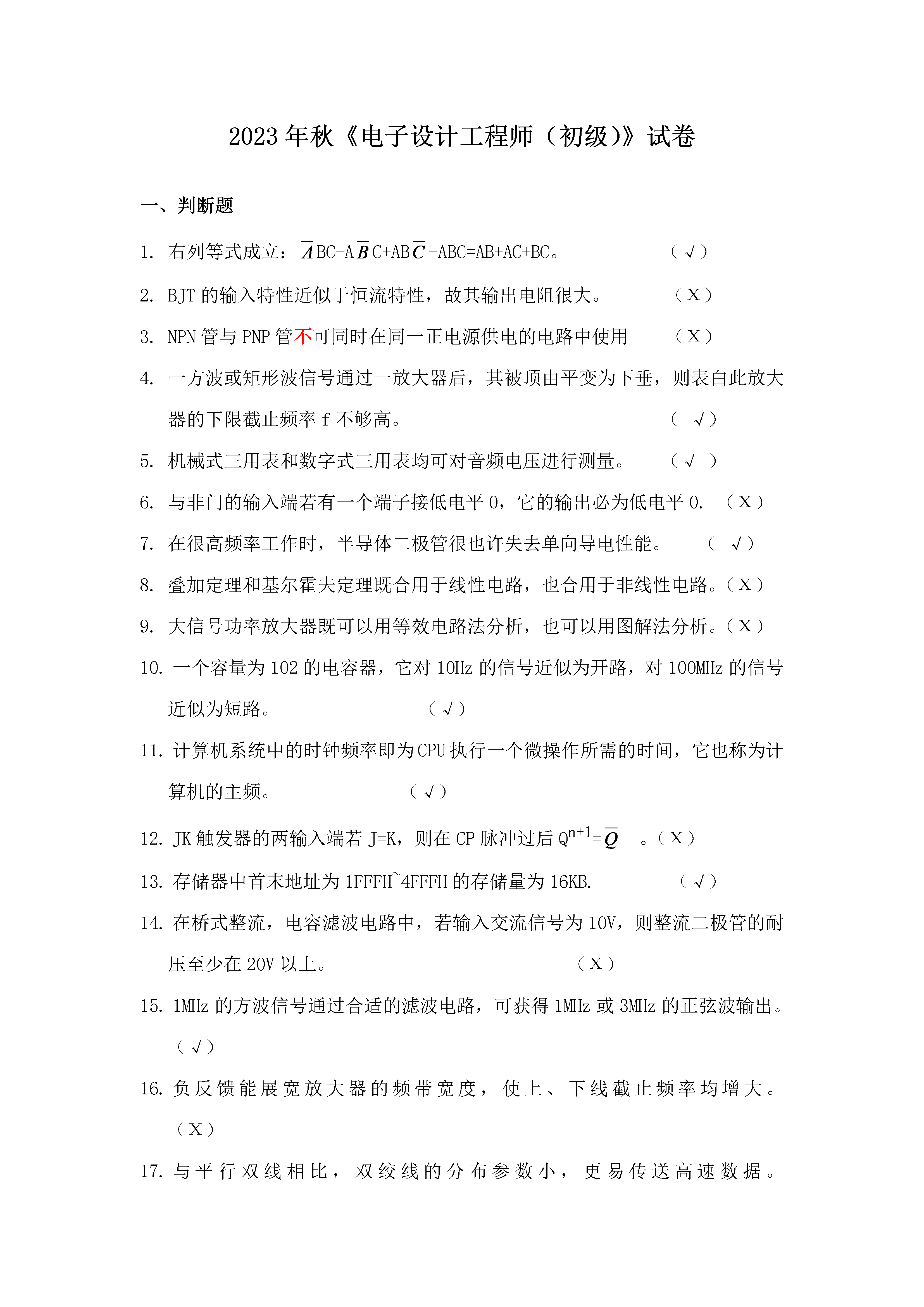

2023年秋《电子设计工程师（初级）》试卷一、判断题右列等式成立：BC+AC+AB+ABC=AB+AC+BC。（√）BJT的输入特性近似于恒流特性，故其输出电阻很大。（Χ）NPN管与PNP管不可同时在同一正电源供电的电路中使用（Χ）一方波或矩形波信号通过一放大器后，其被顶由平变为下垂，则表白此放大器的下限截止频率f不够高。（√）机械式三用表和数字式三用表均可对音频电压进行测量。（√）与非门的输入端若有一个端子接低电平0，它的输出必为低电平0.（Χ）在很高频率工作时，半导体二极管很也许失去单向导电性能。（√）叠加定理和基尔霍夫定理既合用于线性电路，也合用于非线性电路。（Χ）大信号功率放大器既可以用等效电路法分析，也可以用图解法分析。（Χ）一个容量为102的电容器，它对10Hz的信号近似为开路，对100MHz的信号近似为短路。（√）计算机系统中的时钟频率即为CPU执行一个微操作所需的时间，它也称为计算机的主频。（√）JK触发器的两输入端若J=K，则在CP脉冲过后Qn+1=。（Χ）存储器中首末地址为1FFFH~4FFFH的存储量为16KB.（√）在桥式整流，电容滤波电路中，若输入交流信号为10V，则整流二极管的耐压至少在20V以上。（Χ）1MHz的方波信号通过合适的滤波电路，可获得1MHz或3MHz的正弦波输出。（√）负反馈能展宽放大器的频带宽度，使上、下线截止频率均增大。（Χ）与平行双线相比，双绞线的分布参数小，更易传送高速数据。（√）一放大器的输出电阻为50Ω，输出电压为1V,接至示波器50Ω接入端测试，所得电压变为0.5V。（√）90V直流电压加至1uF与2uF两电容相串联的电路上，则1uF电容所分得的电压为30V。（Χ）二进制0、1数码每左移1位，末尾补0后，其值应加大一倍（即乘2）。（√）小信号放大器只要直流工作点选得合适，即不产生非线性失真。（√）右列等式成立：（986）10=（3DA）16=(001111011010)2=(100110000110)BCD(√)可以用三只硅半导体二极管串接起来作为2.1V低压稳压管使用。（√）在DMA工作方式时，CPU与DMA控制器同时对地址总线，数据总线，控制总线进行控制。（Χ）可以用示波器对两个频率相同，相位有差的信号进行相位检测。（√）二、单选题电路如图1，电阻R取值的大小对LED发光是否有影响？下列哪种说法是对的的？A、无影响，发光；B、有影响，不发光；C、R值大时，LED发光；D、R值小时，LED发光图1已知RC振荡器的原理电路如图2，有关此电路的下列哪种叙述是不对的的？振荡条件是R2/R4≥2振荡频率为f=1/(2πRC)C.SW打至1时可生产方波输出SW打至2时电路不振荡图2发光二极管（LED）正常发光时，其两端的正向电压均为：A.1.3-3.3VB.0.7-1VC.0.6-0.7VD.0.2-0.3V已知加给电容C或加给电感L上的电压均为正弦波形，则C或L上的电流是什么波形？均为正弦B.均为余弦C上为正弦，L上为余弦C上为余弦，L上为正弦220V交流电压经全波整流，电容滤波，在负载电阻甚大时，电容器的耐压应为？A.大于350VB.大于300VC.大于260VD.大于230V要对20Hz-10KHz,幅值为5mV-5V的语音信号作A/D转换，则A/D芯片的转换时间及二进制位数应如何选择？<100us10位<50us12位C.<50us10位D.<100us12位设模拟示波器的X、Y轴输入灵敏度相同，两输入端分别加入同频率，同幅值，且互相同步但相位差0º或90º时，示波器屏幕上所呈现的是什么样的图形？前者为一椭圆形，后者为一45º的斜线前者为一45º的斜线，后者为一椭圆形C.前者为一条45º的斜线，后者为一圆D.前者为一圆，后者为一条45º的斜线有关图3电路，下列哪种说法是不对的的？为或非门电路B.为与非门电路C.输出高电平均为5伏D.输出低电平均为零点几伏图351系列单片机在待机方式和掉电方式工作时，其CPU的状态是：待机时工作，掉电时不工作待机是不工作，掉电时工作C.均停止工作D.均工作已知电路如图4，输入为宽频带信号，问电路谐振时U01、U02之值各为多少？（电路Q=10）A.均为1V均大于1VUD1=1VUD2=10VUD1=1VUD2无法拟定图4一黑白图像有100万个像素，若每个像素以8位二进制采样编码，并以每秒50幅图像向外传输，则存储50幅图像的存储器的容量是多少个字节，数据的传输速率又是多少个bps？400M400M400M40M50M40MD.50M400M指令中的地址字段给出的是操作数自身，而不是操作数地址的寻址方式是:A.寄存器寻址寄存器间接寻址直接寻址立即寻址下列几种电路中，不具有记忆功能的电路是？触发器B.译码器C.寄存器D.计数器BJT的β值为常
