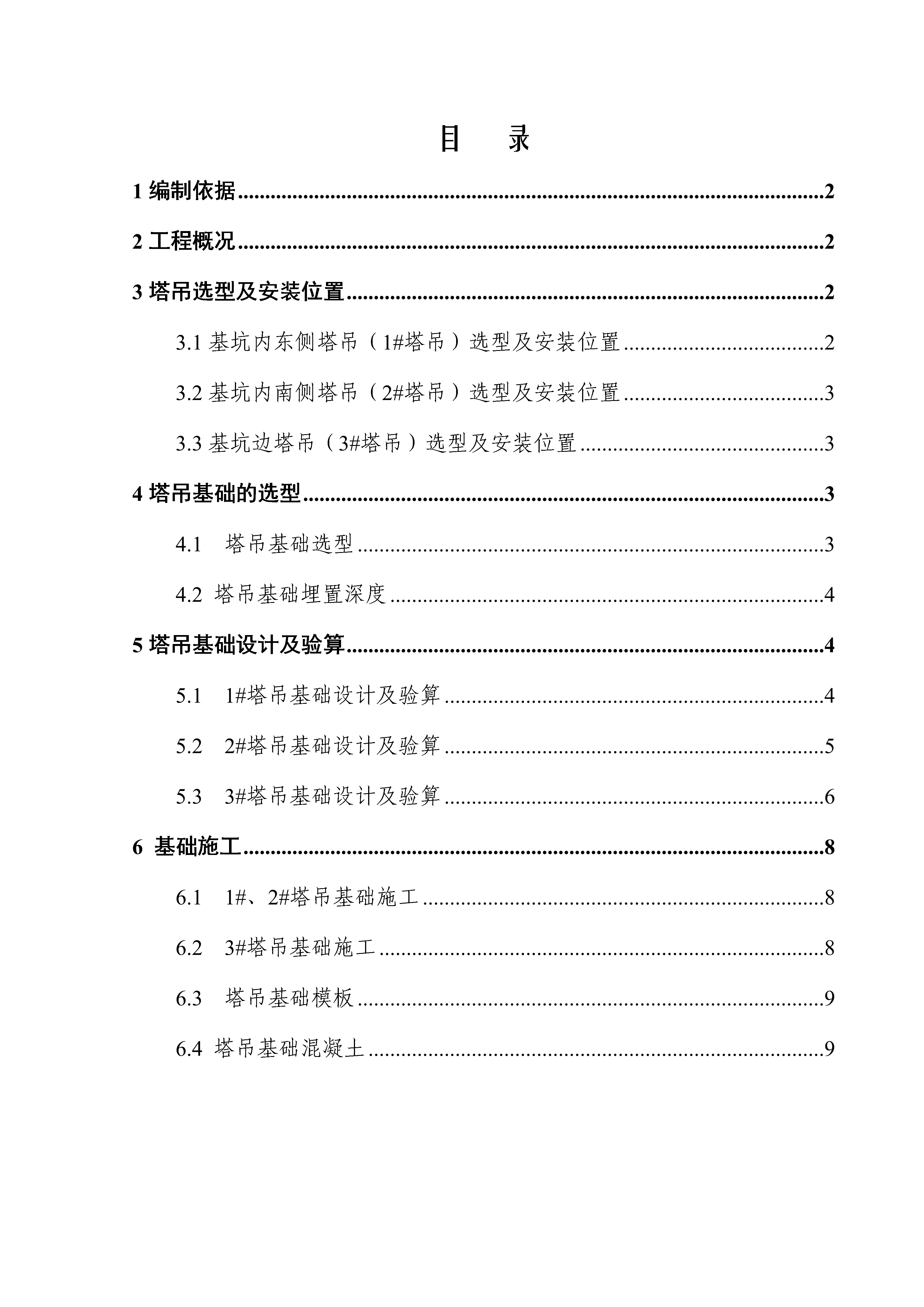

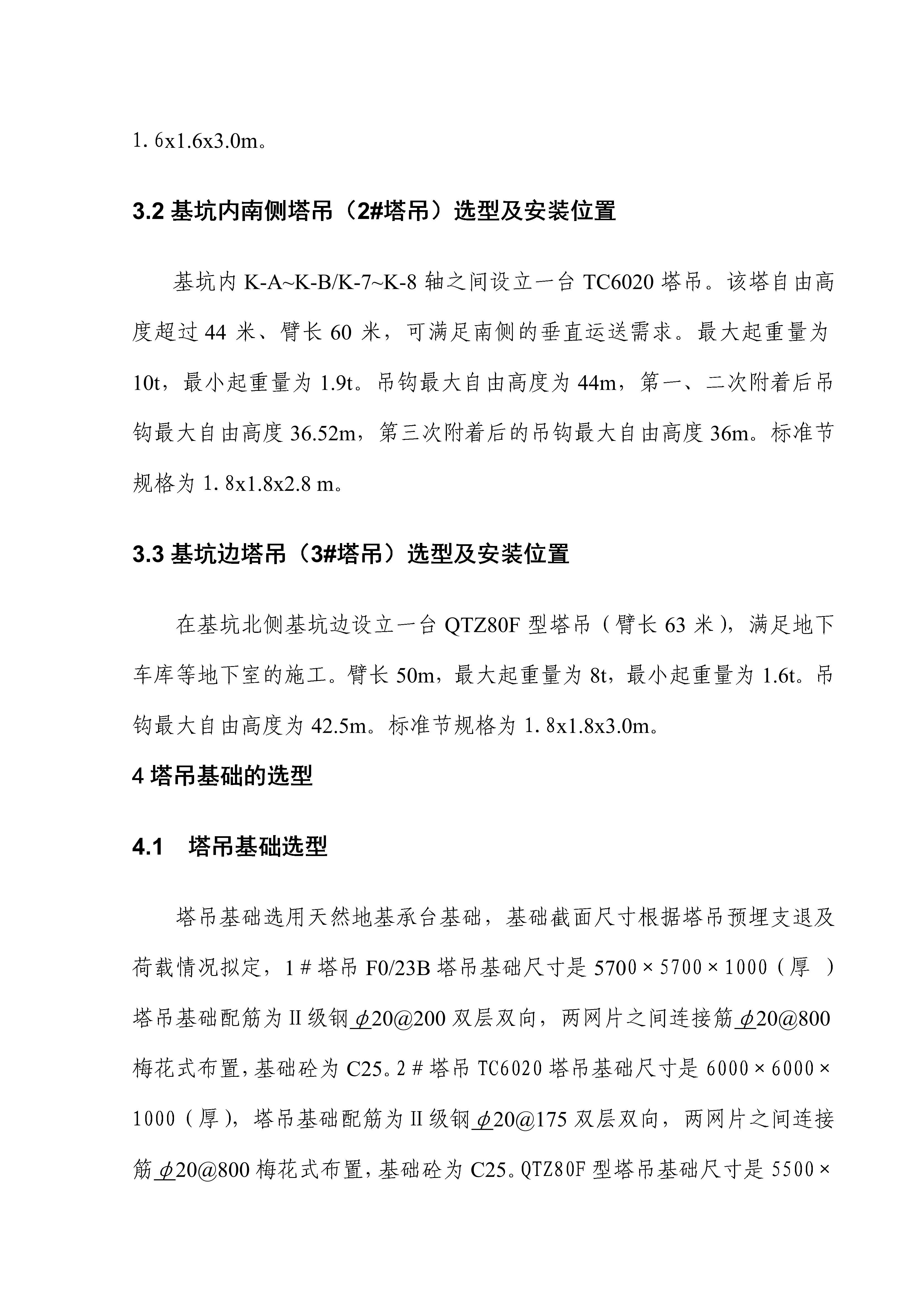

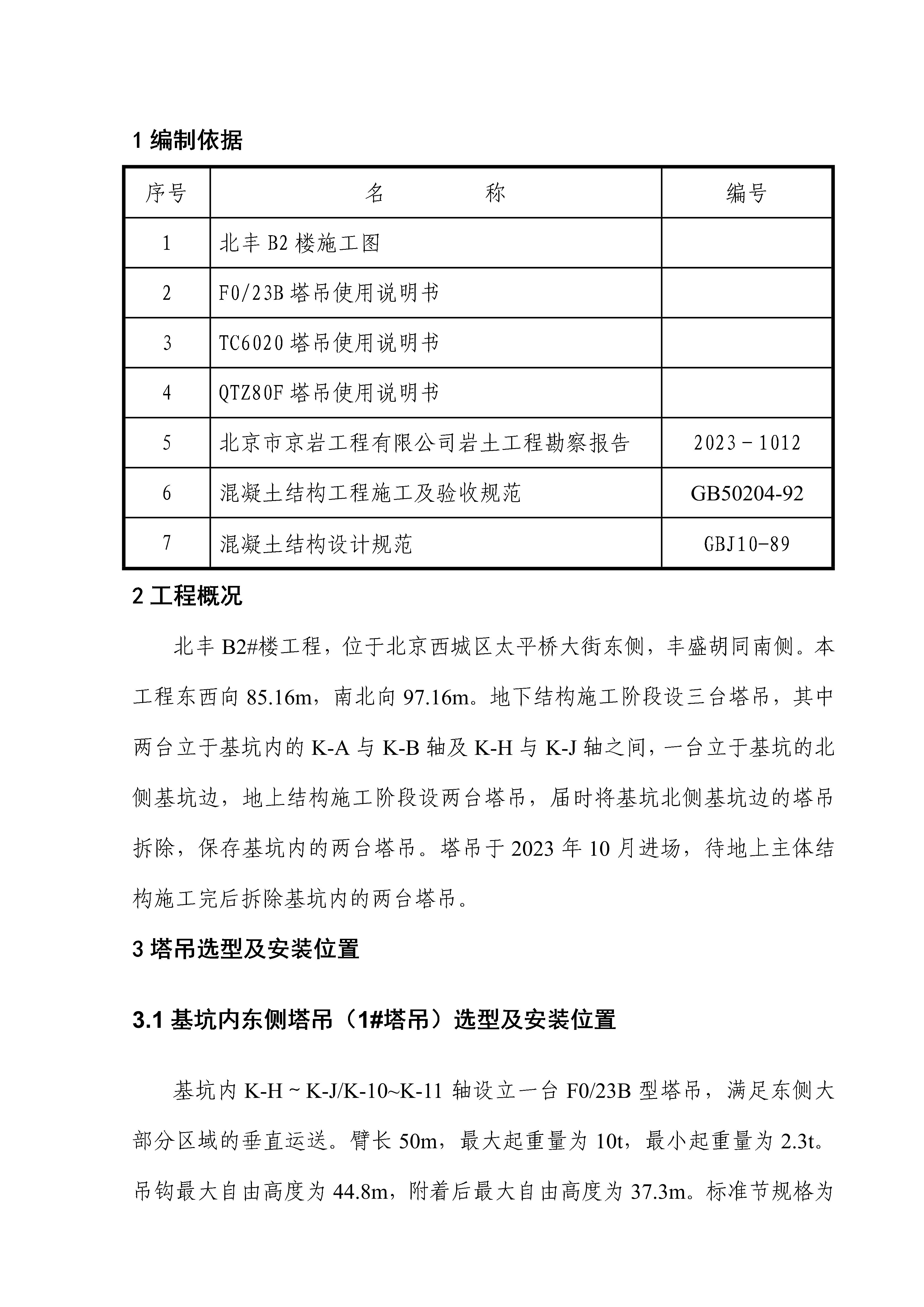

目录1编制依据22工程概况23塔吊选型及安装位置23.1基坑内东侧塔吊（1#塔吊）选型及安装位置23.2基坑内南侧塔吊（2#塔吊）选型及安装位置33.3基坑边塔吊（3#塔吊）选型及安装位置34塔吊基础的选型34.1塔吊基础选型34.2塔吊基础埋置深度45塔吊基础设计及验算45.11#塔吊基础设计及验算45.22#塔吊基础设计及验算55.33#塔吊基础设计及验算66基础施工86.11#、2#塔吊基础施工86.23#塔吊基础施工86.3塔吊基础模板96.4塔吊基础混凝土91编制依据序号名称编号1北丰B2楼施工图2F0/23B塔吊使用说明书3TC6020塔吊使用说明书4QTZ80F塔吊使用说明书5北京市京岩工程有限公司岩土工程勘察报告2023－10126混凝土结构工程施工及验收规范GB50204-927混凝土结构设计规范GBJ10-892工程概况北丰B2#楼工程，位于北京西城区太平桥大街东侧，丰盛胡同南侧。本工程东西向85.16m，南北向97.16m。地下结构施工阶段设三台塔吊，其中两台立于基坑内的K-A与K-B轴及K-H与K-J轴之间，一台立于基坑的北侧基坑边，地上结构施工阶段设两台塔吊，届时将基坑北侧基坑边的塔吊拆除，保存基坑内的两台塔吊。塔吊于2023年10月进场，待地上主体结构施工完后拆除基坑内的两台塔吊。3塔吊选型及安装位置3.1基坑内东侧塔吊（1#塔吊）选型及安装位置基坑内K-H～K-J/K-10~K-11轴设立一台F0/23B型塔吊，满足东侧大部分区域的垂直运送。臂长50m，最大起重量为10t，最小起重量为2.3t。吊钩最大自由高度为44.8m，附着后最大自由高度为37.3m。标准节规格为1.6x1.6x3.0m。3.2基坑内南侧塔吊（2#塔吊）选型及安装位置基坑内K-A~K-B/K-7~K-8轴之间设立一台TC6020塔吊。该塔自由高度超过44米、臂长60米，可满足南侧的垂直运送需求。最大起重量为10t，最小起重量为1.9t。吊钩最大自由高度为44m，第一、二次附着后吊钩最大自由高度36.52m，第三次附着后的吊钩最大自由高度36m。标准节规格为1.8x1.8x2.8m。3.3基坑边塔吊（3#塔吊）选型及安装位置在基坑北侧基坑边设立一台QTZ80F型塔吊（臂长63米），满足地下车库等地下室的施工。臂长50m，最大起重量为8t，最小起重量为1.6t。吊钩最大自由高度为42.5m。标准节规格为1.8x1.8x3.0m。4塔吊基础的选型4.1塔吊基础选型塔吊基础选用天然地基承台基础，基础截面尺寸根据塔吊预埋支退及荷载情况拟定，1＃塔吊F0/23B塔吊基础尺寸是5700×5700×1000（厚）塔吊基础配筋为Ⅱ级钢φ20@200双层双向，两网片之间连接筋φ20@800梅花式布置，基础砼为C25。2＃塔吊TC6020塔吊基础尺寸是6000×6000×1000（厚），塔吊基础配筋为Ⅱ级钢φ20@175双层双向，两网片之间连接筋φ20@800梅花式布置，基础砼为C25。QTZ80F型塔吊基础尺寸是5500×5500×1350（厚）塔吊基础承台配筋为Ⅱ级钢φ20@200双层双向，两网片之间连接筋φ20@800梅花式布置，基础砼为C25。4.2塔吊基础埋置深度基坑内塔吊基础座落在中砂、卵石、圆层，承载力标准值fka=250kpa。基础顶标高是－16.45m,塔吊基础顶标高为工程基础底板底标高位置。基坑边塔吊基础座落在粉质粘土－重粉质粘土层，基础顶标高是－7.5m。5塔吊基础设计及验算5.11#塔吊基础设计及验算塔基承台在塔吊达最大自由高度时的受力为最不利，塔吊受力状况：状态HP(kg)M(kgm)ET(kg)R（kg）TRACTCOMP工作状态44.8m6356017299031356576797547非工作状态44.8m535602223951057191588118363其中：H：吊钩高度M最大力距P：重量ET：剪力R：支座反力TRACT：拉力COMP：压力暂定承台尺寸为5.7m×5.7m×1m。1.塔吊稳定性验算：（在非工作状态下塔吊稳定性最不利）。基础砼为C25，Ⅱ级钢。稳定性满足规定2.塔吊基础承载力验算:(在工作状态下地基承载力最不利)承台配筋按构造配筋安φ20@200配置计29φ20AS=29×314=9106mm2满足规定：塔吊基础承台配筋为φ20@200双层双向，两网片之间连接筋φ18@800梅花式布置。5.22#塔吊基础设计及验算2#塔吊受力状况为：HFv(KN)M(kNm)Fh(kN)R（kN）F1F244m652.7252096.59071233其中：H：吊钩高度M最大弯距Fv：垂直力Fh：剪力R：支座反力F1：拉力F2：压力暂定基础尺寸为6m×6m×1m。基础砼为C25，Ⅱ级钢。1.地基稳定性验算2.地基承载
