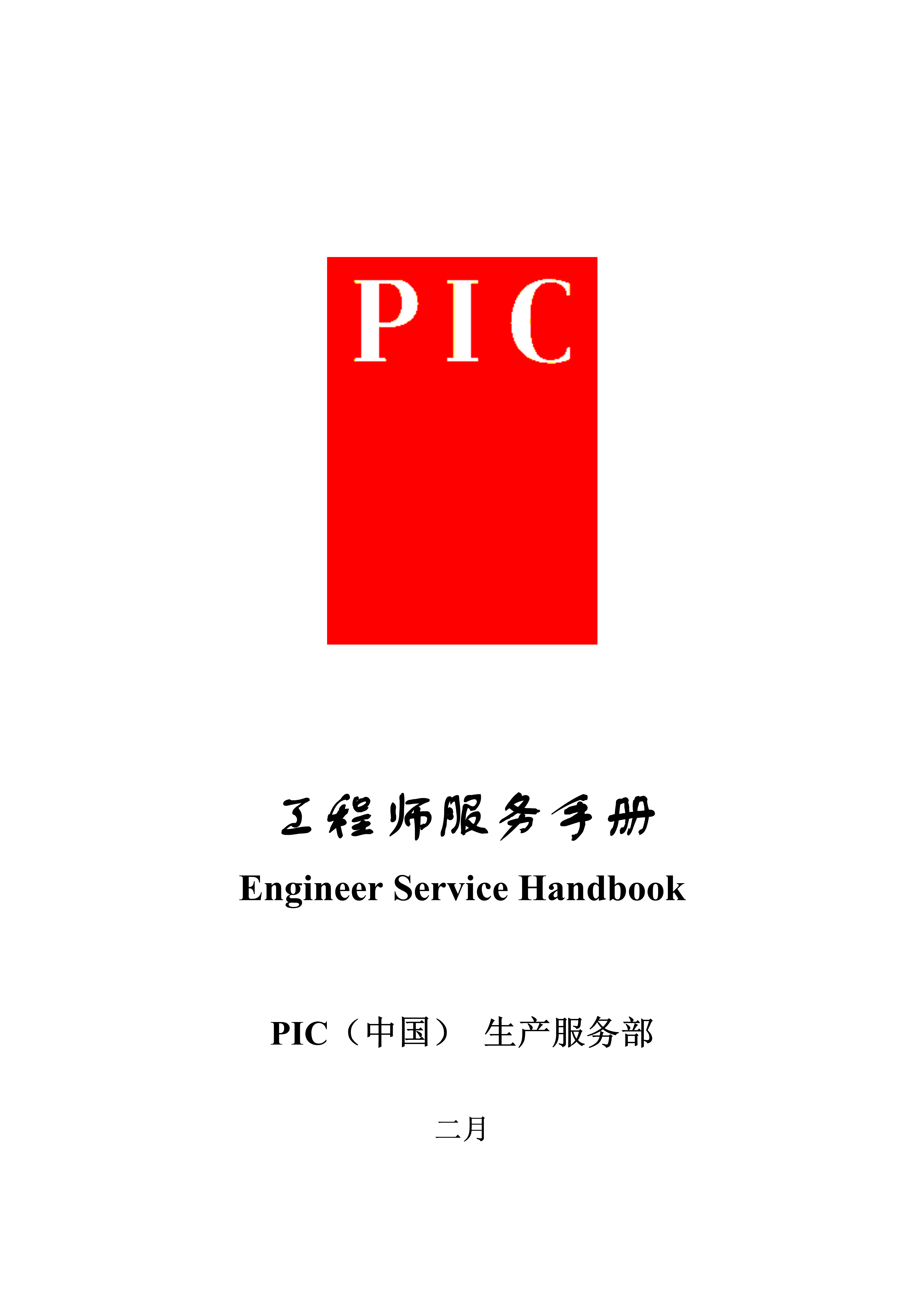

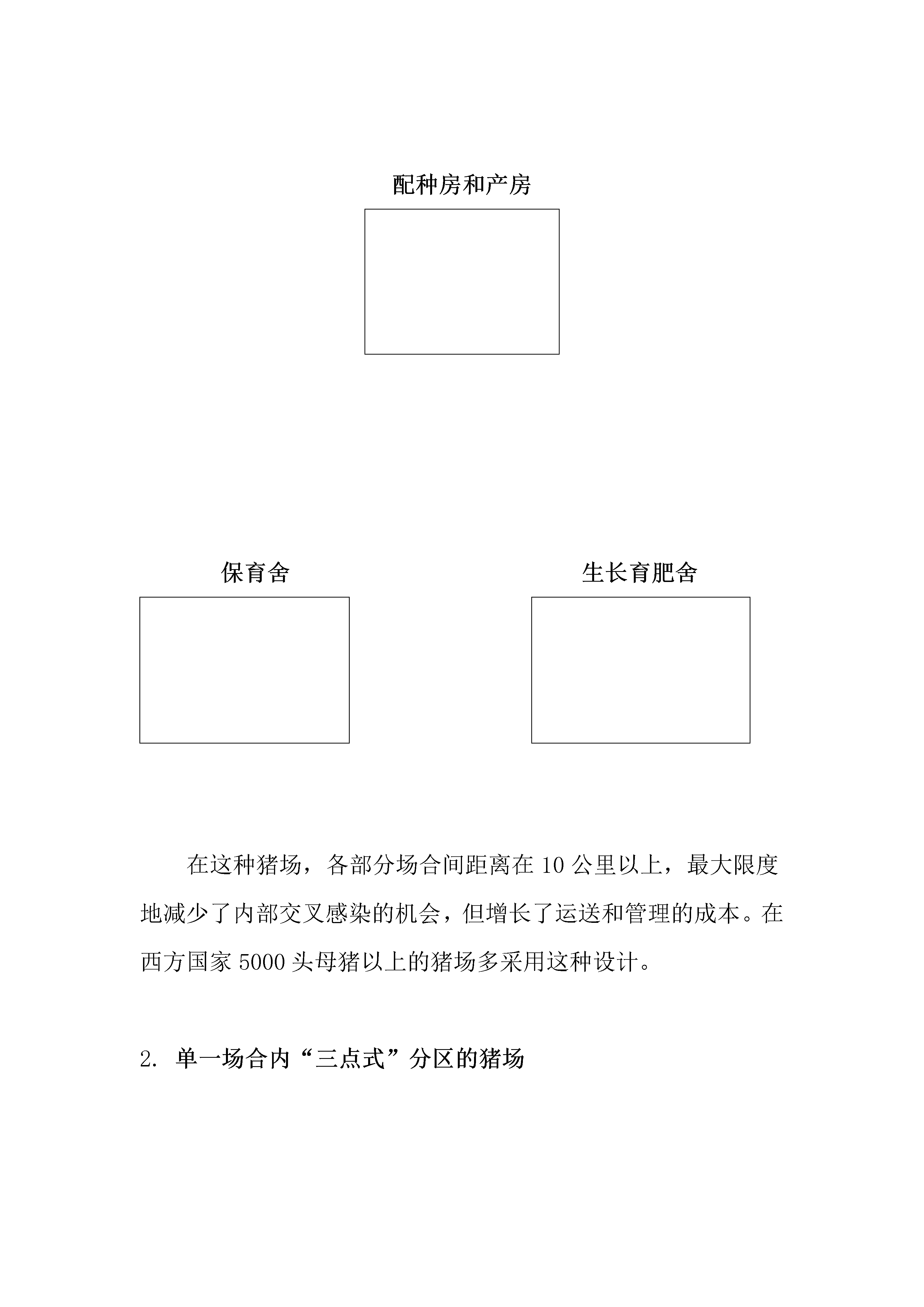

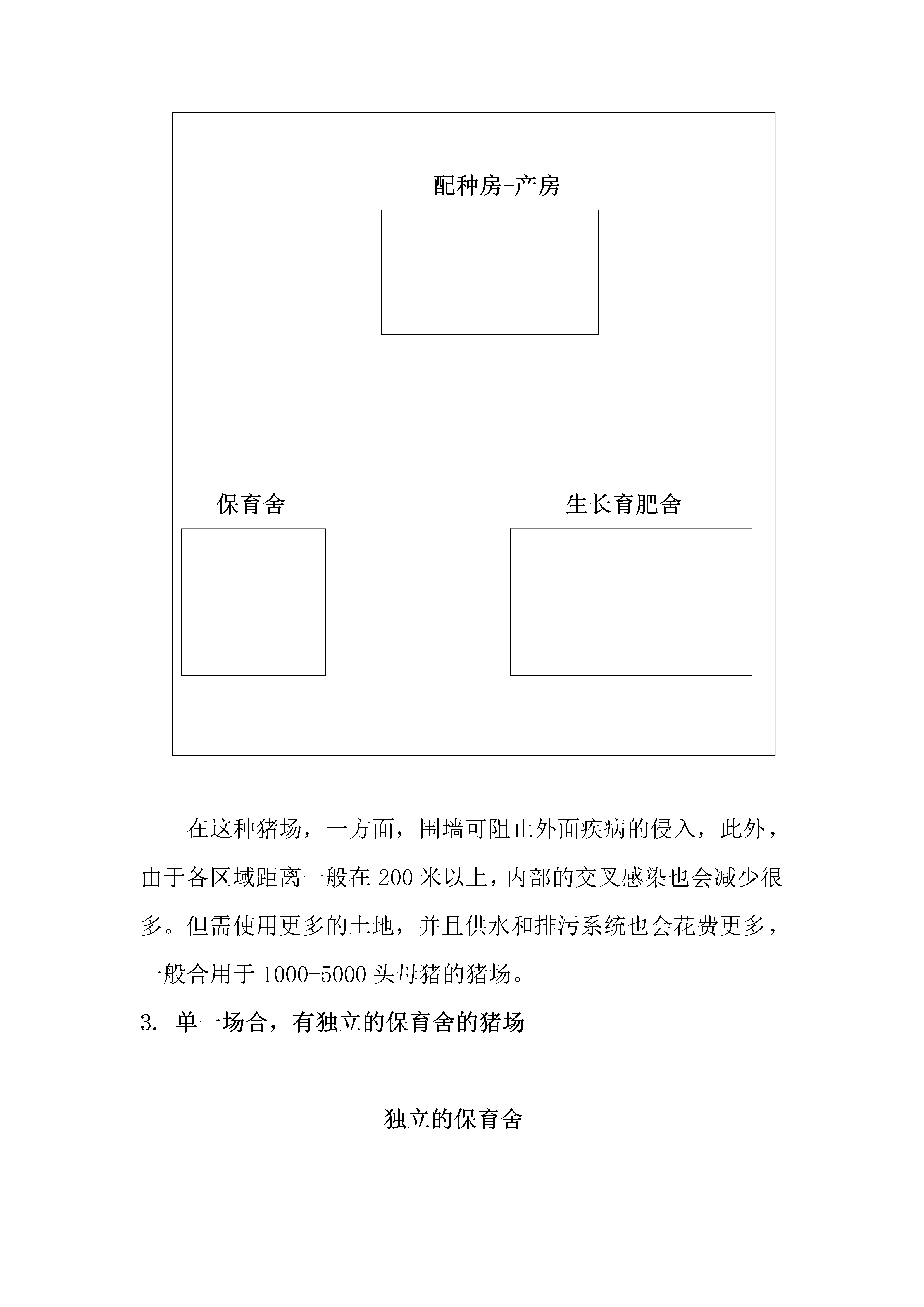

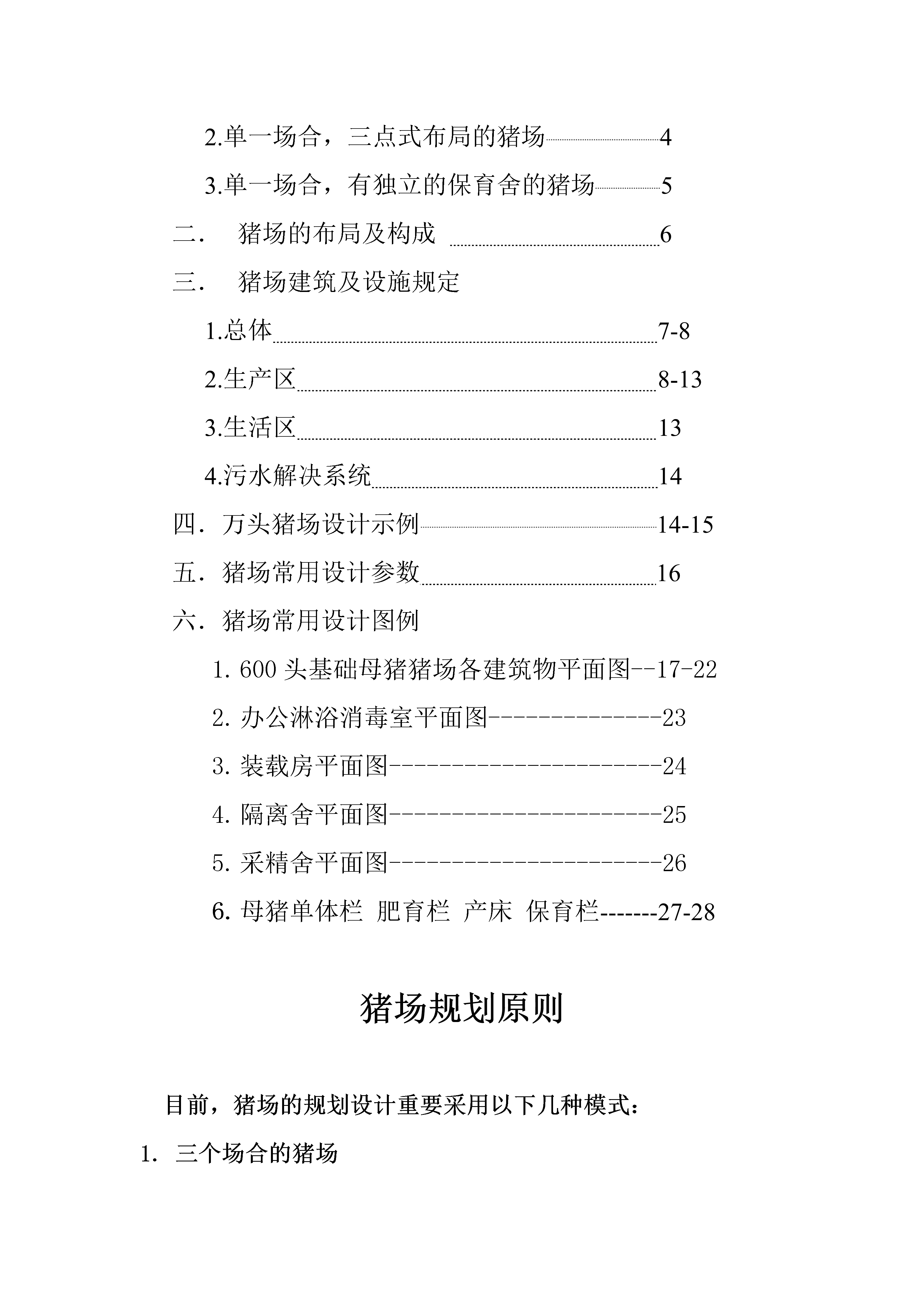

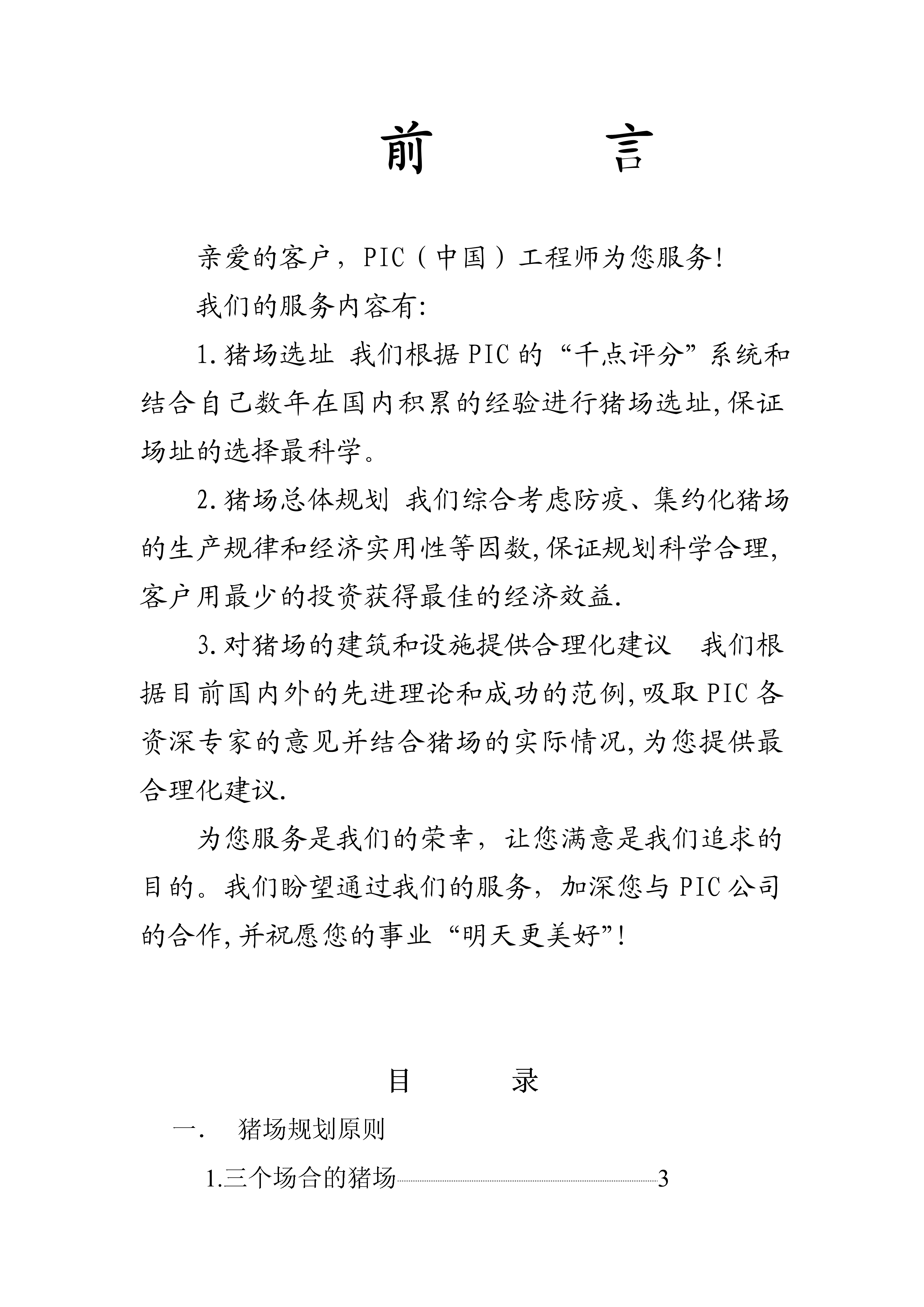

工程师服务手册EngineerServiceHandbookPIC（中国）生产服务部二月前言亲爱的客户，PIC（中国）工程师为您服务!我们的服务内容有:1.猪场选址我们根据PIC的“千点评分”系统和结合自己数年在国内积累的经验进行猪场选址,保证场址的选择最科学。2.猪场总体规划我们综合考虑防疫、集约化猪场的生产规律和经济实用性等因数,保证规划科学合理,客户用最少的投资获得最佳的经济效益.3.对猪场的建筑和设施提供合理化建议我们根据目前国内外的先进理论和成功的范例,吸取PIC各资深专家的意见并结合猪场的实际情况,为您提供最合理化建议.为您服务是我们的荣幸，让您满意是我们追求的目的。我们盼望通过我们的服务，加深您与PIC公司的合作,并祝愿您的事业“明天更美好”！目录猪场规划原则1.三个场合的猪场32.单一场合，三点式布局的猪场43.单一场合，有独立的保育舍的猪场5猪场的布局及构成6猪场建筑及设施规定1.总体7-82.生产区8-133.生活区134.污水解决系统14四．万头猪场设计示例14-15五．猪场常用设计参数16六．猪场常用设计图例600头基础母猪猪场各建筑物平面图--17-22办公淋浴消毒室平面图--------------23装载房平面图----------------------24隔离舍平面图----------------------25采精舍平面图----------------------26母猪单体栏肥育栏产床保育栏-------27-28猪场规划原则目前，猪场的规划设计重要采用以下几种模式：1.三个场合的猪场配种房和产房保育舍生长育肥舍在这种猪场，各部分场合间距离在10公里以上，最大限度地减少了内部交叉感染的机会，但增长了运送和管理的成本。在西方国家5000头母猪以上的猪场多采用这种设计。2.单一场合内“三点式”分区的猪场配种房-产房保育舍生长育肥舍在这种猪场，一方面，围墙可阻止外面疾病的侵入，此外，由于各区域距离一般在200米以上，内部的交叉感染也会减少很多。但需使用更多的土地，并且供水和排污系统也会花费更多，一般合用于1000-5000头母猪的猪场。3.单一场合，有独立的保育舍的猪场独立的保育舍配种房，产房，生长育肥舍这种设计多用于局限性1000头母猪的猪场，由于重要是防止保育猪舍感染疾病，所以最佳有独立的区域，有围墙隔离，保育舍离重要区域至少50米。猪场建筑物的布局及构成按照PIC的生产工艺流程和防疫规定，猪场整体布局一般可分为总体、生产区、生活区和污水解决区。各个生产区域宜分开布置，并且要有足够的防疫、隔离空间。生产区要和外部充足隔离，人员统一由生活区从淋浴间进出，饲料从饲料仓库送入，猪只从装载房送出，此外留设一紧急通道。总体涉及道路、围墙、门卫室、停车场（平常工作用车）、供水、供配电、排水、排污、绿化等。生产区的建筑一般分为母猪区、保育区和育肥区。重要建筑涉及配种舍、妊娠舍、产仔舍、保育舍、肥育舍、隔离及适应舍、饲料仓库和装卸台，附属建筑涉及饲料间（饲料罐）、药品间、工具间、停车房（生产用车）、腐化池（死猪焚烧炉）、赶猪通道（应为有顶通道，以利冬天和雨天赶猪）。生活区的建筑涉及办公（涉及淋浴间、消毒间、仓库、洗衣间）、宿舍、食堂、活动场合等。污水解决区根据本地具体情况可采用不同方式布置。建筑物的朝向在中国一般为南北朝向。猪场建筑及设施的具体规定（一）、总体1.道路道路要方便生产,减少交叉,尽也许净污道分开.2.水系统水源可从市政给水管网连接，也可采用地表水或抽取地下水。应建备用水池或水塔。供水系统压力应维持在2.0-4.0kg/cm2。供水系统能力应按照最大用水流量设计，万头猪场的供水系统能力应达成10m3/小时左右。储水池应达成150m3。每头猪天天水的消耗量约为其体重的1/10。万头猪场用水量夏天约80-100m3/天，冬天约60m3/天。3.电系统万头猪场的用电负荷最大量可达80kw.配备备用发电机一般不小于60kw的功率。4.排水排污雨污分离.有组织地将雨水排到场外，避免积水、漏水、渗水，将它对生活和生产的影响降到最低，减少蚊蝇的滋生场合。设计合理的排污方式。一方面应在猪舍内、生产区外尽量作好干稀分离，然后将各个猪舍的污水集中在每个区域粪坑中，最后将每个区域的粪水汇流到化粪池区域做环保解决。每个猪舍和区域要能独立控制，避免受其它猪舍和区域的影响。排污管道应光滑并具有足够的强度.主管道的直径应不小于Ф300，并设立合理间距的检查井，一般不大于9米.排水坡度合理，排污管不应有破损或压坏,避免雨污混流,增长解决污水的压力。（二）生产区配种妊娠房、产房1．配种妊娠房内有后备母猪及公猪大栏、母猪定位栏和药房。配种妊娠房适宜温度为18-200C，适宜湿度为50-70%，适宜照度为14-16小时/天。PI
