课件-全国-2020_（江西专版）2020中考化学复习方案 题型突破02 图像题课件.pptx

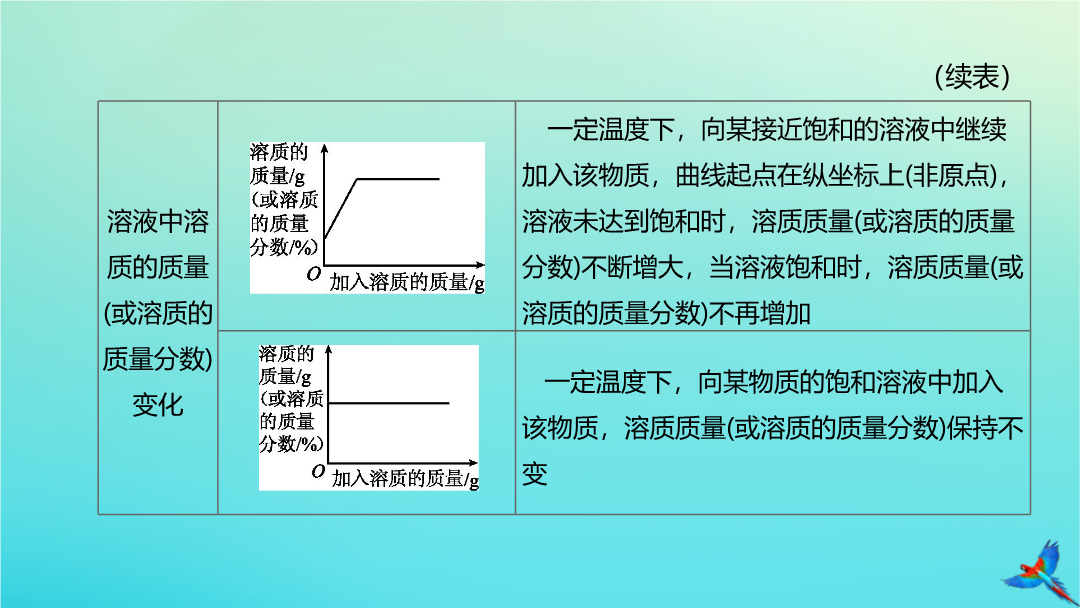

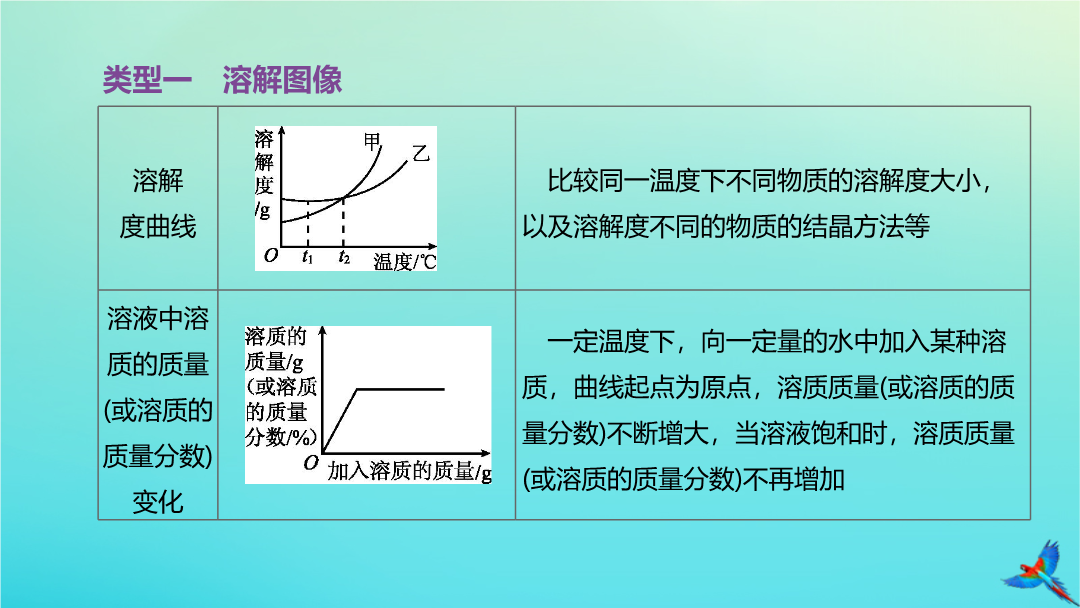

类型一溶解图像（续表）例1下列图像不能正确反映对应变化的是()图T2-1A.某温度下将一定量接近饱和的KNO3溶液恒温蒸发一定量的水B.向饱和KNO3溶液中加入KNO3固体C.某温度下，向一定量的硝酸钾不饱和溶液中不断加入硝酸钾晶体D.一定温度时，向一定量的饱和石灰水中加入少量生石灰，再恢复至原温度例2[2019·大庆改编]A、B两种固体物质的溶解度曲线如图T2-2所示。下列说法正确的是()图T2-2A.恒温蒸发溶剂的方法，不可以使B得到饱和溶液析出晶体B.将t2℃时A、B的饱和溶液分别降温至t1℃，A成为不饱和溶液C.t2℃时用等质量的A、B分别配制成饱和溶液，所得溶液的质量A小于BD.t2℃时将150克A的饱和溶液稀释成溶质质量分数为20%的溶液，需水_____g[答案]C100[解析]通过恒温蒸发溶剂的方法，任何溶液都能变为饱和溶液析出晶体；将t2℃时A、B的饱和溶液分别降温至t1℃，A析出晶体，仍为饱和溶液，B的溶解度随温度降低而增大，故变为不饱和溶液；t2℃时A的溶解度大于B，故用等质量的A、B分别配制成饱和溶液，B需要溶剂多，所得溶液的质量A小于B；t2℃时A的溶解度是50g，因此150克A的饱和溶液中溶质为50g，稀释成溶质质量分数为20%的溶液，溶质不变，故设需水的质量为x，则50g=(150g+x)×20%，x=100g。类型二金属与酸(盐)反应图像[答案]C[解析]由关系图可知，X、Y、Z三种金属活动性关系为X>Y>Z，则金属X为镁，Y为锌，Z为铁；等质量的镁、锌、铁完全反应放出氢气的质量关系为镁>铁>锌，而在关系图中三种金属反应停止后产生氢气质量关系为铁>镁=锌，说明等质量的镁没有完全反应有剩余，铁消耗盐酸量最大且可能完全反应，锌可能过量或反应完；从图中看到镁和锌反应生成的氢气一样多，则消耗的稀盐酸一样多。例4下列图像能正确反映对应变化的是()图T2-6A.向硝酸铜和硝酸银混合溶液中加入足量镁粉B.向一定量的硫酸铜溶液中加入过量锌粉C.向一定量的硝酸银溶液中加入铜D.向一定量的铁粉和锌粉的混合物中加入硫酸铜溶液[答案]A[解析]镁粉加入硝酸铜和硝酸银的混合溶液中，镁粉先与硝酸银反应，反应过程中溶液的质量减小，硝酸银反应完后，镁与硝酸铜反应，镁与硝酸铜反应时溶液的质量也减小，等质量的镁参加反应，与硝酸银反应时溶液质量减少更多，A正确；锌过量时，硫酸铜完全反应，硫酸铜的质量分数最终减小为0，B不正确；铜与硝酸银反应时，溶液中氮元素的质量不变，但由于反应过程中溶液的质量减小，故氮元素的质量分数会增大，直到完全反应后，保持不变，C不正确；开始时金属单质的总质量不为零，D不正确。类型三pH图像[答案]C[解析]向一定量的氢氧化钠溶液中加入稀盐酸至过量，pH开始时应大于7，完全反应时等于7，过量后小于7；向pH=11的碱溶液中不断加水，溶液碱性减弱，pH变小，逐渐趋近于7，但不会小于7；向一定量的氢氧化钠溶液中加入pH=2的盐酸，溶液的pH减小，但最终溶液pH不会小于2。类型四酸碱盐优先反应图像①滴加氢氧化钠溶液的质量至ag时，溶液中含有两种溶质②滴加氢氧化钠溶液的质量为m(bg<m<cg)，此时溶液中发生的化学反应为CuCl2+2NaOHCu(OH)2↓+2NaCl③滴加氢氧化钠溶液的质量至dg时，溶液pH>7④在滴加氢氧化钠溶液的整个过程中，溶液中氯元素的质量先减小后不变A.②③B.①②③C.③④D.②③④[答案]A[解析]①滴加氢氧化钠溶液的质量至ag时，盐酸还未完全反应，所以溶液中含有溶质氯化钠、氯化铜和氯化氢；②滴加氢氧化钠溶液的质量为m(bg<m<cg)时，溶液中发生的是氯化铜与氢氧化钠生成氢氧化铜沉淀和氯化钠的反应，即CuCl2+2NaOHCu(OH)2↓+2NaCl；③滴加氢氧化钠溶液的质量至dg时，氢氧化钠溶液过量，溶液的pH>7；④在滴加氢氧化钠溶液的整个过程中，氯元素的质量始终不变。类型五综合图像（续表）（续表）（续表）（续表）（续表）例7[2019·江西]下列图像能正确反映对应变化关系的是()图T2-19A.向一定量的稀硫酸中逐滴加入氢氧化钙溶液B.向等质量的铝、锌中分别加入足量等浓度的稀盐酸C.完全分解等质量等浓度的过氧化氢溶液D.一定量的镁在过量的氧气中充分燃烧[答案]D[解析]向一定量的稀硫酸中逐滴加入氢氧化钙溶液，开始时溶液pH小于7，随着氢氧化钙溶液的加入，发生酸碱中和反应，溶液的pH逐渐增大，最后大于7，故A错误。向等质量的铝和锌中加入足量等浓度的稀盐酸，开始时金属足量，盐酸完全反应，产生氢气质量相等；因为等质量金属与足量盐酸反应，铝产生的氢气比锌多，所以最终铝的拐点高，故B错误。等质量等浓
