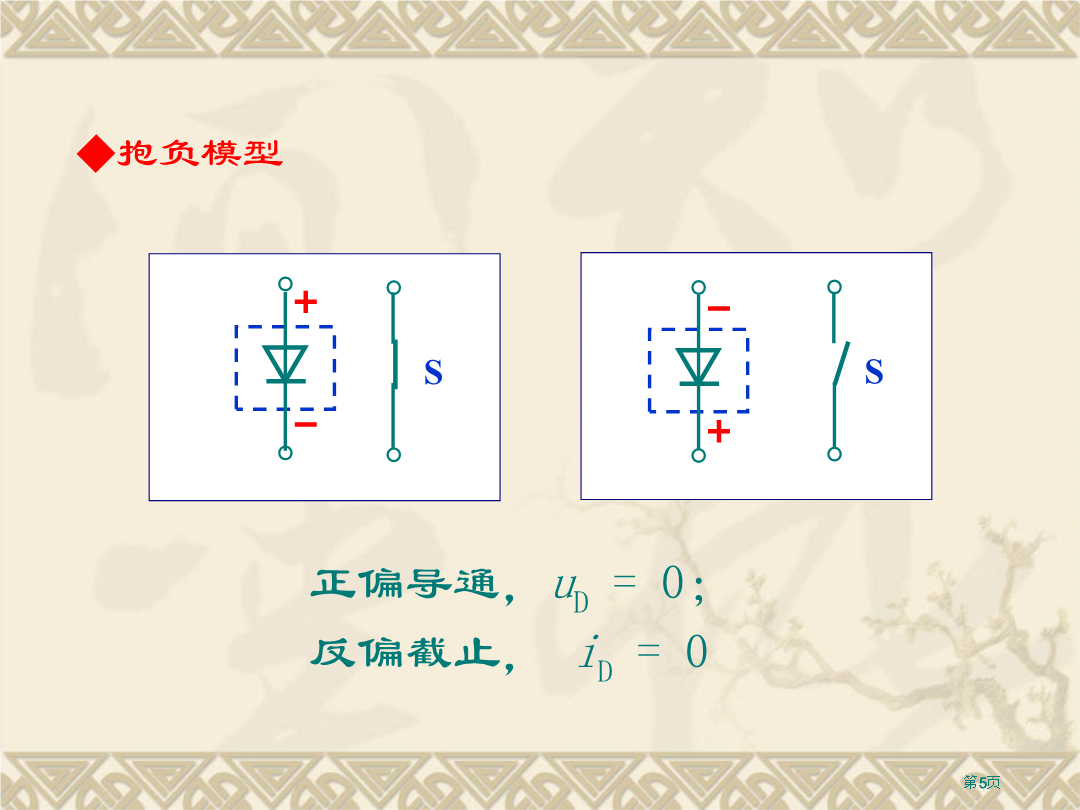

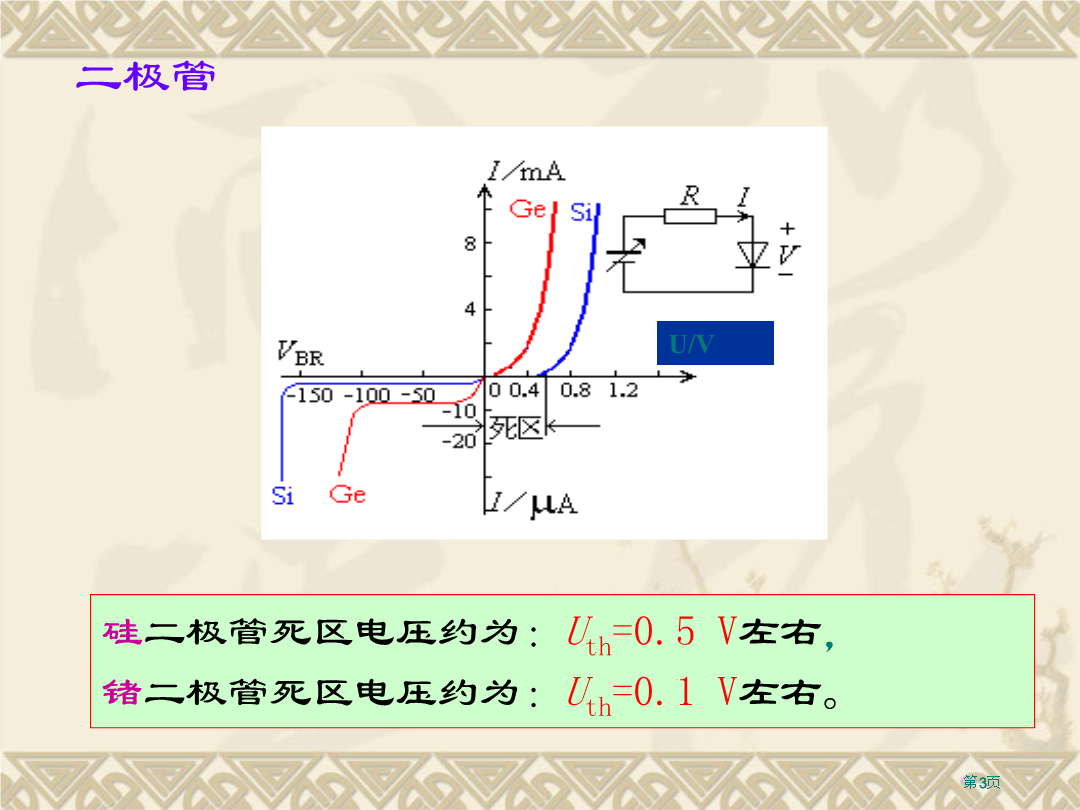

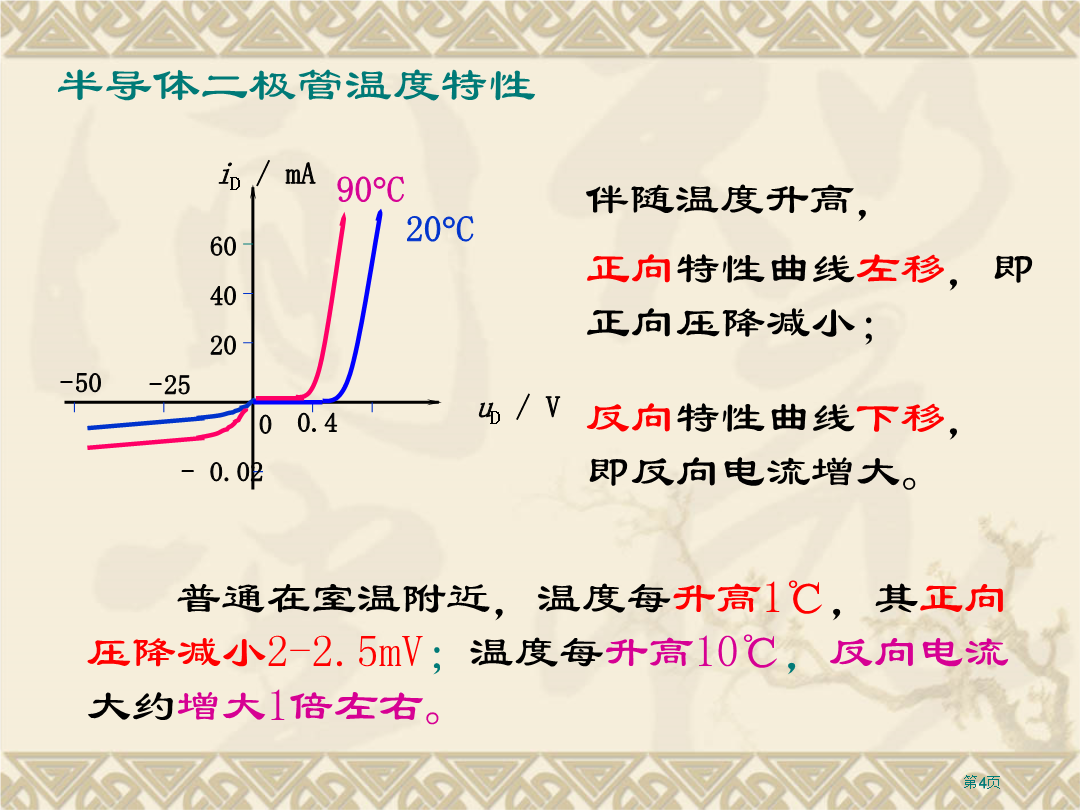

PN结特性——单向导电性U/V◆恒压降模型二极管单向导电性应用很广,可用于:检波、整流、限幅、钳位、开关、元件保护等。1)断开二极管,判断二极管两端电位2)依据题目要求利用抱负模型或者恒压降模型进行等效,再求解1)正偏导通,反偏截止;2)当反向电压加到某一定值时UZ,产生反向击穿,反向电流急剧增长,只要控制反向电流不超出一定值,管子就不会损坏。应用:1)稳定电压和稳定电流;2)给输入电压求输出电压及波形;3)稳压管串并联发射区掺杂浓度高,基区很薄,集电结面积大是确保三极管能够实现电流放大内因;发射结正偏,集电结反偏是确保三极管实现电流放大外因;(模电)放大区:发射极正偏,集电结反偏;线性放大发射结正偏,集电结反偏,即Vc>Vb>Ve(NPN)Vc<Vb<Ve(PNP)分立元件放大电路直流、交信号同时存在饱和失真1、产生饱和失真原因1、产生截止失真原因RL阻容耦合多级放大电路分析在求分立元件多级放大电路动态参数时可将电路作两种等效。将后一级与前一级开路,计算出前一级开路电压放大倍数和输出电阻,将其等效为后一级信号源和信号源内阻。直接耦合放大电路静态分析ui1≠ui2长尾电路静态计算长尾电路动态计算双端输出时单端输出时差模输入时:RE短路;有输出负载:RL动态分析与长尾电路同样,即增长元件不影响动态参数功率放大电路最大不失真输出时OCL输入信号很小时,达不到三极管启动电压,三极管不导电。因此在正、负半周交替过零处会出现一些非线性失真,这个失真称为交越失真。复合管特点放大电路中反馈耦合电容和电阻不改变极性。2、组态判断负反馈对放大电路性能影响深负反馈放大电路交流参数估算输入级u+=u-
