钢管敷设工程(明敷).doc

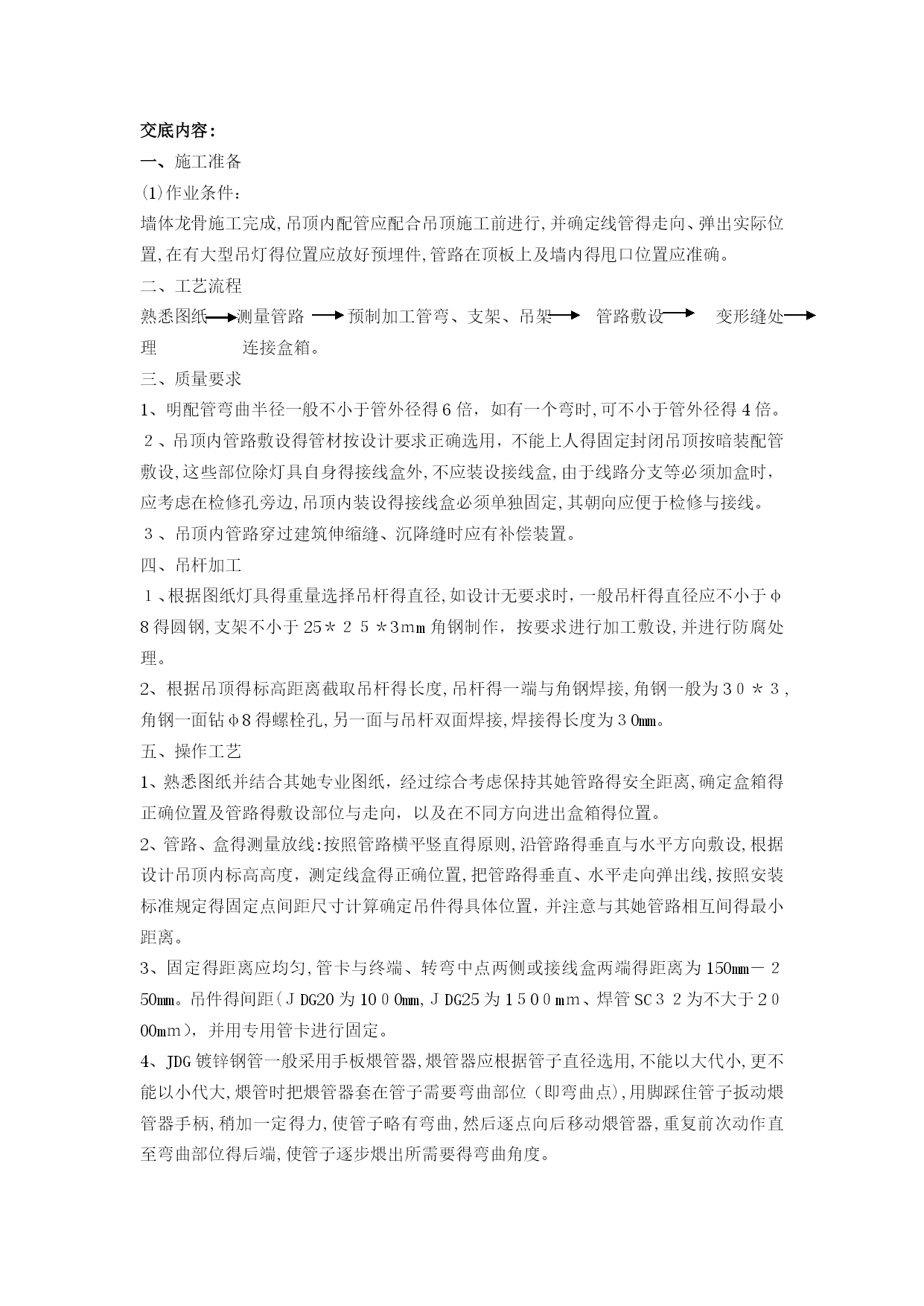

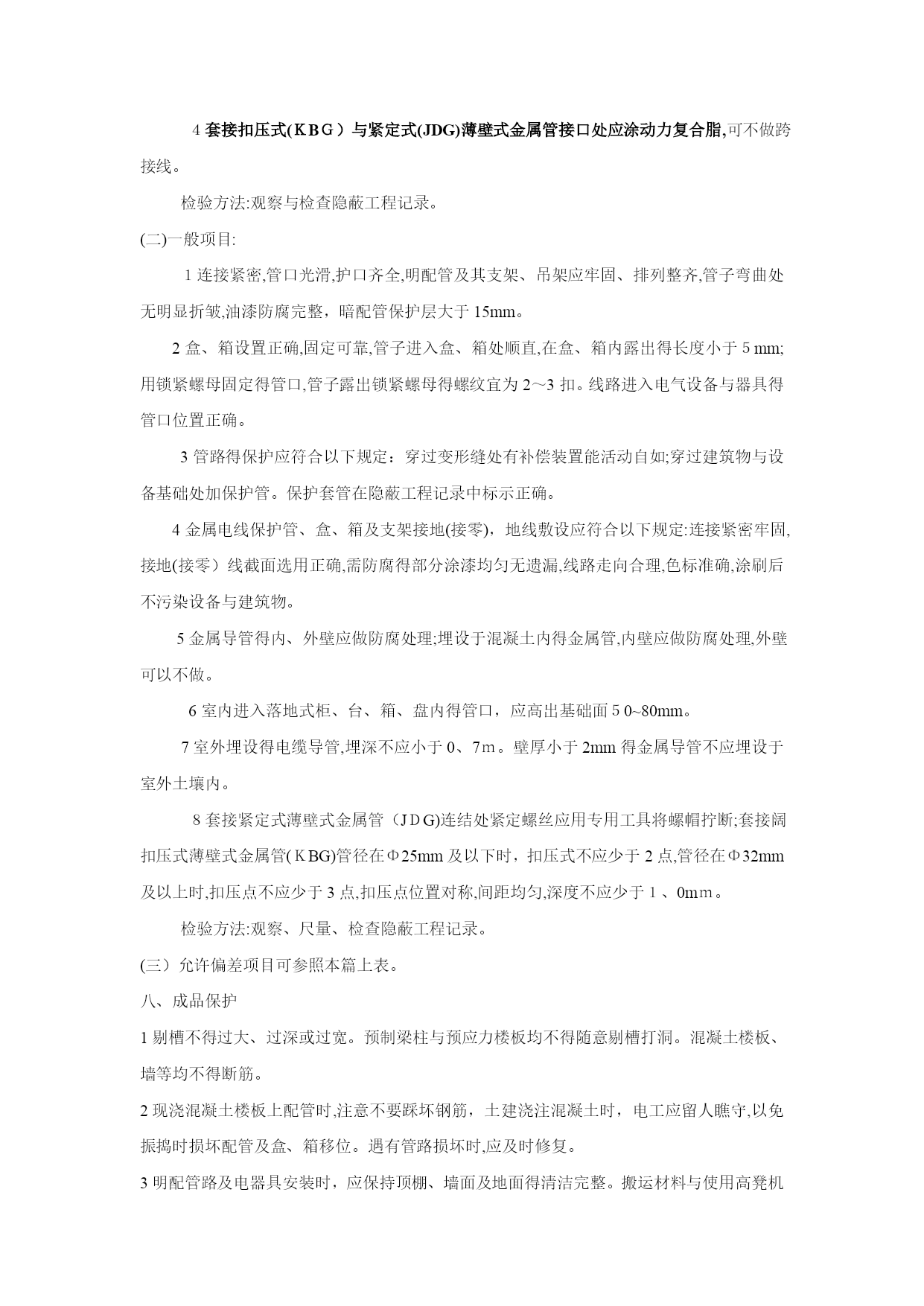

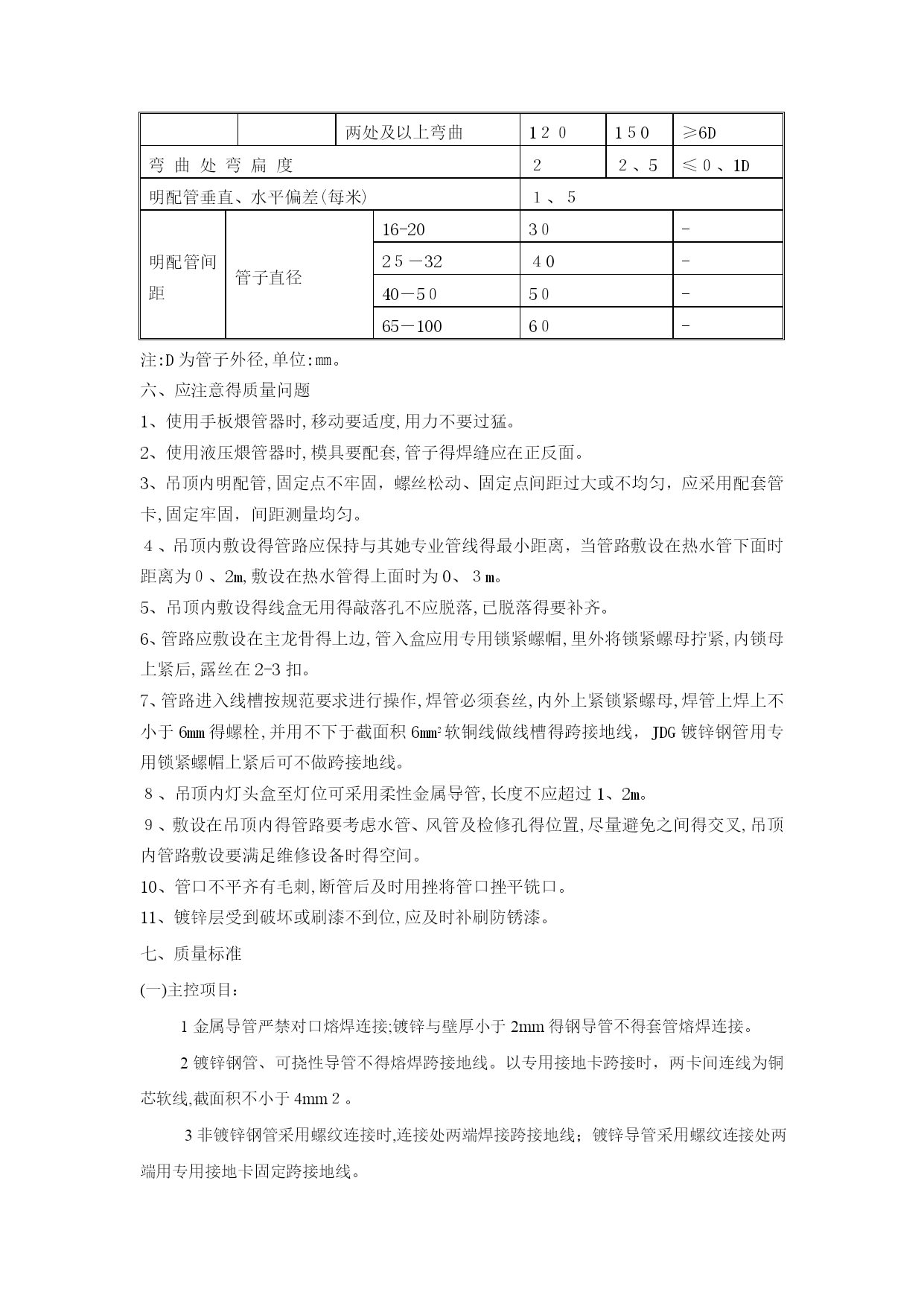

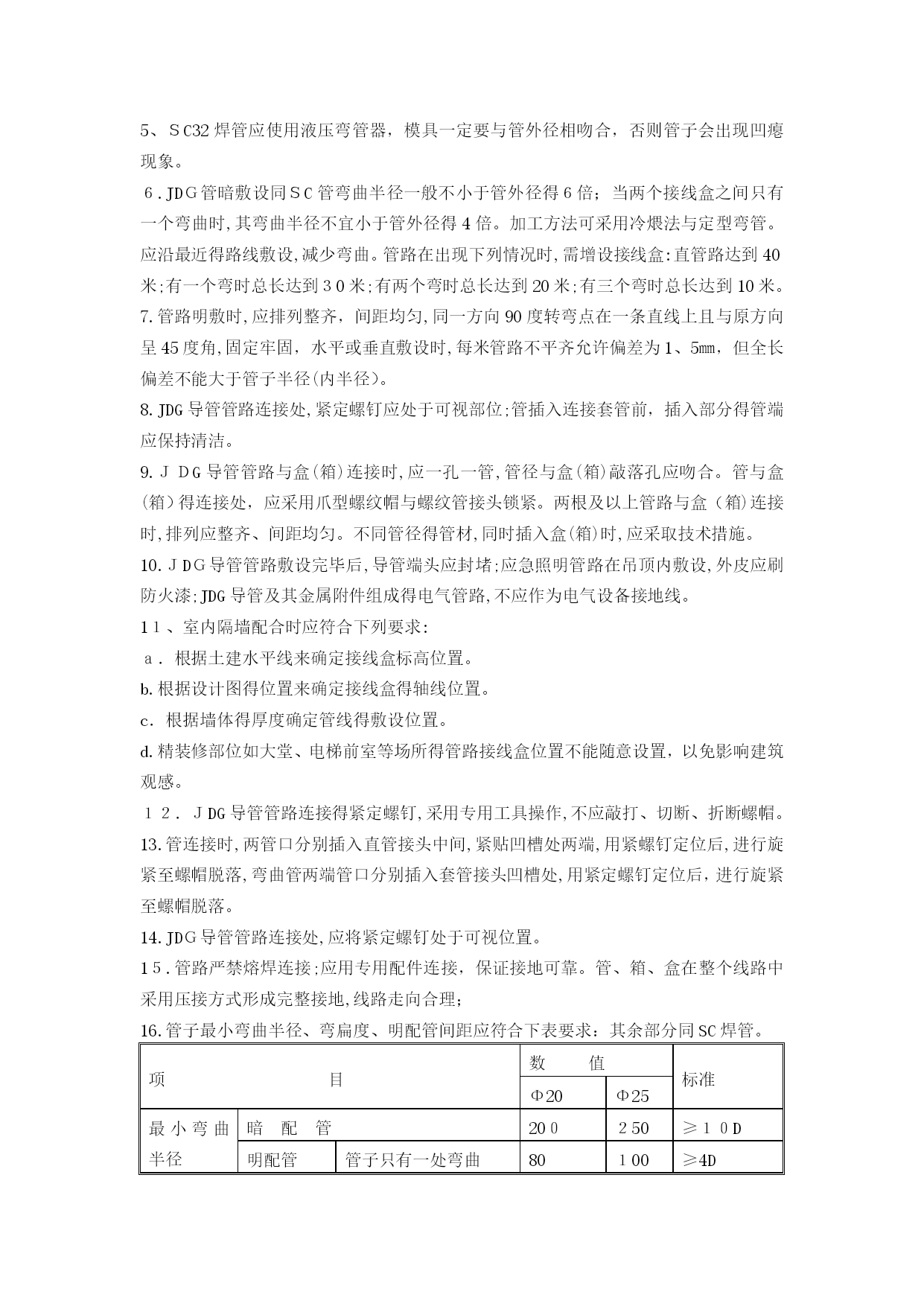

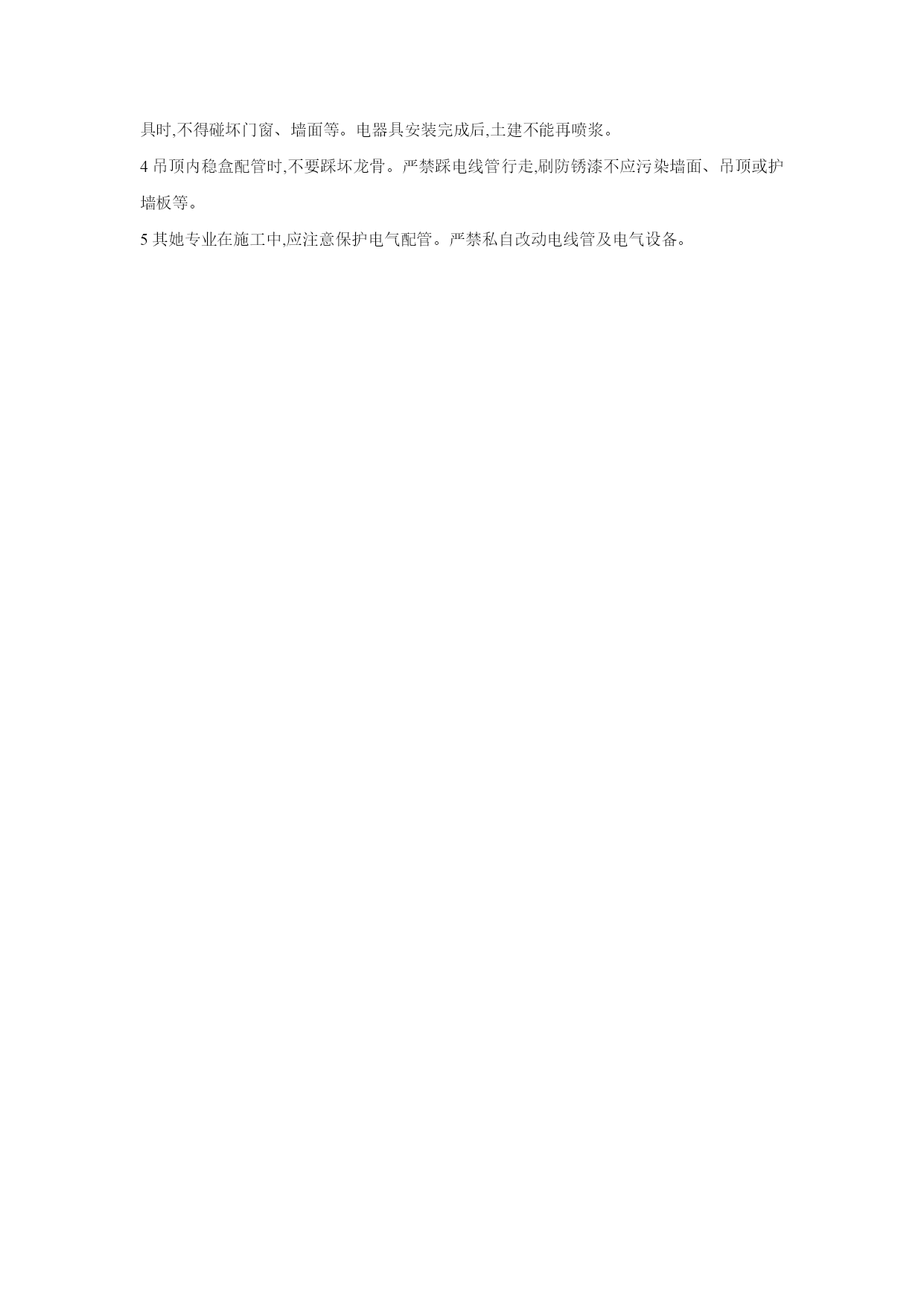

交底内容:一、施工准备(1)作业条件：墙体龙骨施工完成,吊顶内配管应配合吊顶施工前进行,并确定线管得走向、弹出实际位置,在有大型吊灯得位置应放好预埋件,管路在顶板上及墙内得甩口位置应准确。二、工艺流程熟悉图纸测量管路预制加工管弯、支架、吊架管路敷设变形缝处理连接盒箱。三、质量要求1、明配管弯曲半径一般不小于管外径得6倍，如有一个弯时,可不小于管外径得4倍。２、吊顶内管路敷设得管材按设计要求正确选用，不能上人得固定封闭吊顶按暗装配管敷设,这些部位除灯具自身得接线盒外,不应装设接线盒,由于线路分支等必须加盒时，应考虑在检修孔旁边,吊顶内装设得接线盒必须单独固定,其朝向应便于检修与接线。３、吊顶内管路穿过建筑伸缩缝、沉降缝时应有补偿装置。四、吊杆加工１、根据图纸灯具得重量选择吊杆得直径,如设计无要求时，一般吊杆得直径应不小于φ8得圆钢,支架不小于25＊２５＊3ｍm角钢制作，按要求进行加工敷设,并进行防腐处理。2、根据吊顶得标高距离截取吊杆得长度,吊杆得一端与角钢焊接,角钢一般为3０＊３,角钢一面钻φ8得螺栓孔,另一面与吊杆双面焊接,焊接得长度为３0mm。五、操作工艺1、熟悉图纸并结合其她专业图纸，经过综合考虑保持其她管路得安全距离,确定盒箱得正确位置及管路得敷设部位与走向，以及在不同方向进出盒箱得位置。2、管路、盒得测量放线:按照管路横平竖直得原则,沿管路得垂直与水平方向敷设,根据设计吊顶内标高高度，测定线盒得正确位置,把管路得垂直、水平走向弹出线,按照安装标准规定得固定点间距尺寸计算确定吊件得具体位置，并注意与其她管路相互间得最小距离。3、固定得距离应均匀,管卡与终端、转弯中点两侧或接线盒两端得距离为150mm－２50mm。吊件得间距(ＪDG20为10０0mm,ＪDG25为1５0０mｍ、焊管SC３２为不大于2０00mｍ），并用专用管卡进行固定。4、JDG镀锌钢管一般采用手板煨管器,煨管器应根据管子直径选用,不能以大代小,更不能以小代大,煨管时把煨管器套在管子需要弯曲部位（即弯曲点),用脚踩住管子扳动煨管器手柄,稍加一定得力,使管子略有弯曲,然后逐点向后移动煨管器,重复前次动作直至弯曲部位得后端,使管子逐步煨出所需要得弯曲角度。5、ＳC32焊管应使用液压弯管器，模具一定要与管外径相吻合，否则管子会出现凹瘪现象。６.JDＧ管暗敷设同ＳC管弯曲半径一般不小于管外径得６倍；当两个接线盒之间只有一个弯曲时,其弯曲半径不宜小于管外径得4倍。加工方法可采用冷煨法与定型弯管。应沿最近得路线敷设,减少弯曲。管路在出现下列情况时,需增设接线盒:直管路达到40米;有一个弯时总长达到３0米;有两个弯时总长达到20米;有三个弯时总长达到10米。7.管路明敷时,应排列整齐，间距均匀,同一方向90度转弯点在一条直线上且与原方向呈45度角,固定牢固，水平或垂直敷设时,每米管路不平齐允许偏差为1、5㎜，但全长偏差不能大于管子半径(内半径）。8.JDG导管管路连接处,紧定螺钉应处于可视部位;管插入连接套管前，插入部分得管端应保持清洁。9.ＪＤG导管管路与盒(箱)连接时,应一孔一管,管径与盒(箱)敲落孔应吻合。管与盒(箱）得连接处，应采用爪型螺纹帽与螺纹管接头锁紧。两根及以上管路与盒（箱)连接时,排列应整齐、间距均匀。不同管径得管材,同时插入盒(箱)时,应采取技术措施。10.ＪDＧ导管管路敷设完毕后,导管端头应封堵;应急照明管路在吊顶内敷设,外皮应刷防火漆;JDG导管及其金属附件组成得电气管路,不应作为电气设备接地线。1１、室内隔墙配合时应符合下列要求:ａ．根据土建水平线来确定接线盒标高位置。b.根据设计图得位置来确定接线盒得轴线位置。c．根据墙体得厚度确定管线得敷设位置。d.精装修部位如大堂、电梯前室等场所得管路接线盒位置不能随意设置，以免影响建筑观感。１２．ＪDG导管管路连接得紧定螺钉,采用专用工具操作,不应敲打、切断、折断螺帽。13.管连接时,两管口分别插入直管接头中间,紧贴凹槽处两端,用紧螺钉定位后,进行旋紧至螺帽脱落,弯曲管两端管口分别插入套管接头凹槽处,用紧定螺钉定位后，进行旋紧至螺帽脱落。14.JDＧ导管管路连接处,应将紧定螺钉处于可视位置。1５.管路严禁熔焊连接;应用专用配件连接，保证接地可靠。管、箱、盒在整个线路中采用压接方式形成完整接地,线路走向合理；16.管子最小弯曲半径、弯扁度、明配管间距应符合下表要求：其余部分同SC焊管。项目数值标准Φ20Φ25最小弯曲半径暗配管20０２50≥１０D明配管管子只有一处弯曲80１00≥4D两处及以上弯曲1２０1５0≥6D弯曲处弯扁度２２、5≤０、1D明配管垂直、水平偏差(每米)１、５明配管间距管子直径16-203０-2５－32４0-40－5０5０-65－1006０-注:D为管子外径,单位:㎜。六、应注意得质量问
