如何合理设计视频监控方案指导书.doc

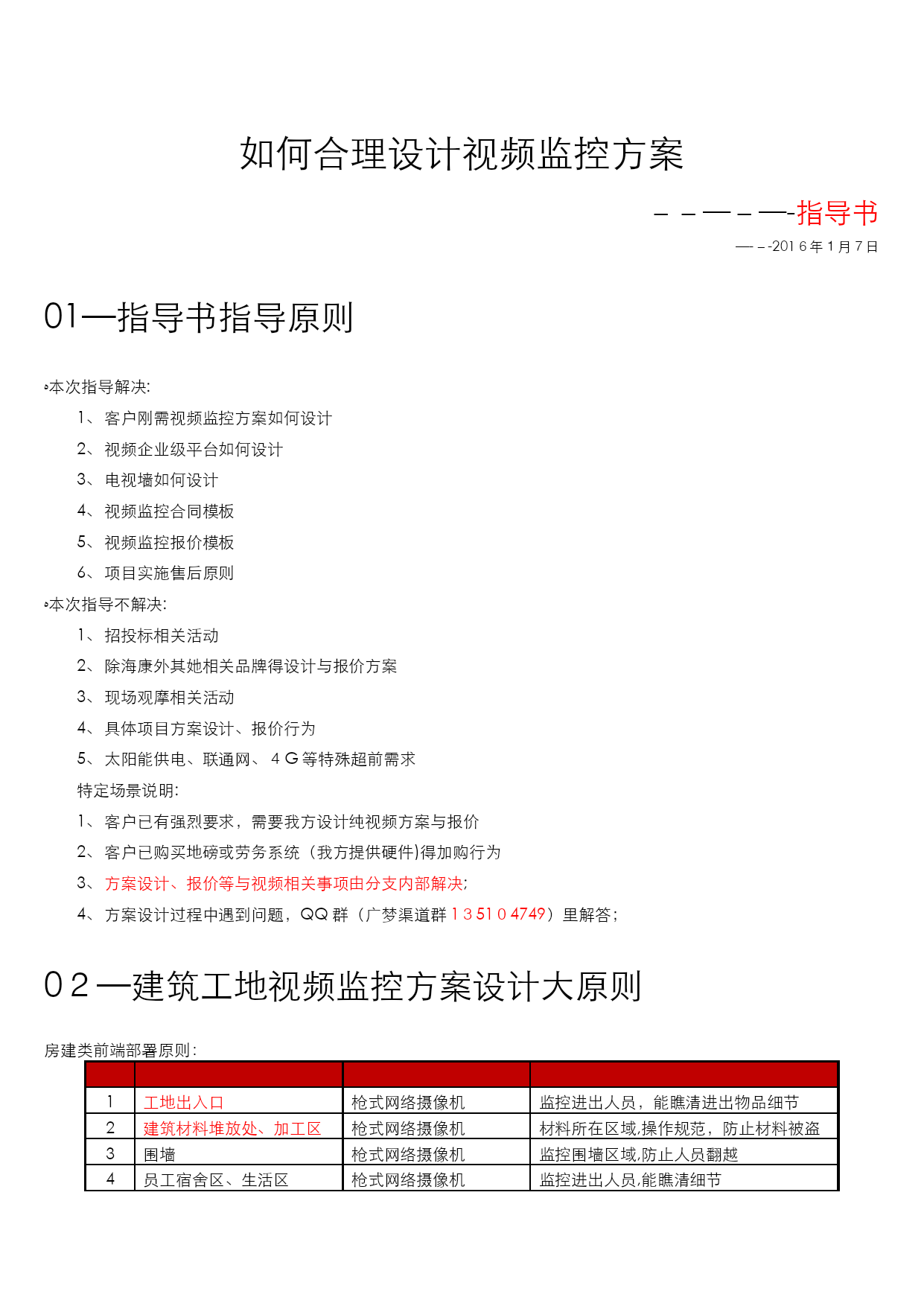

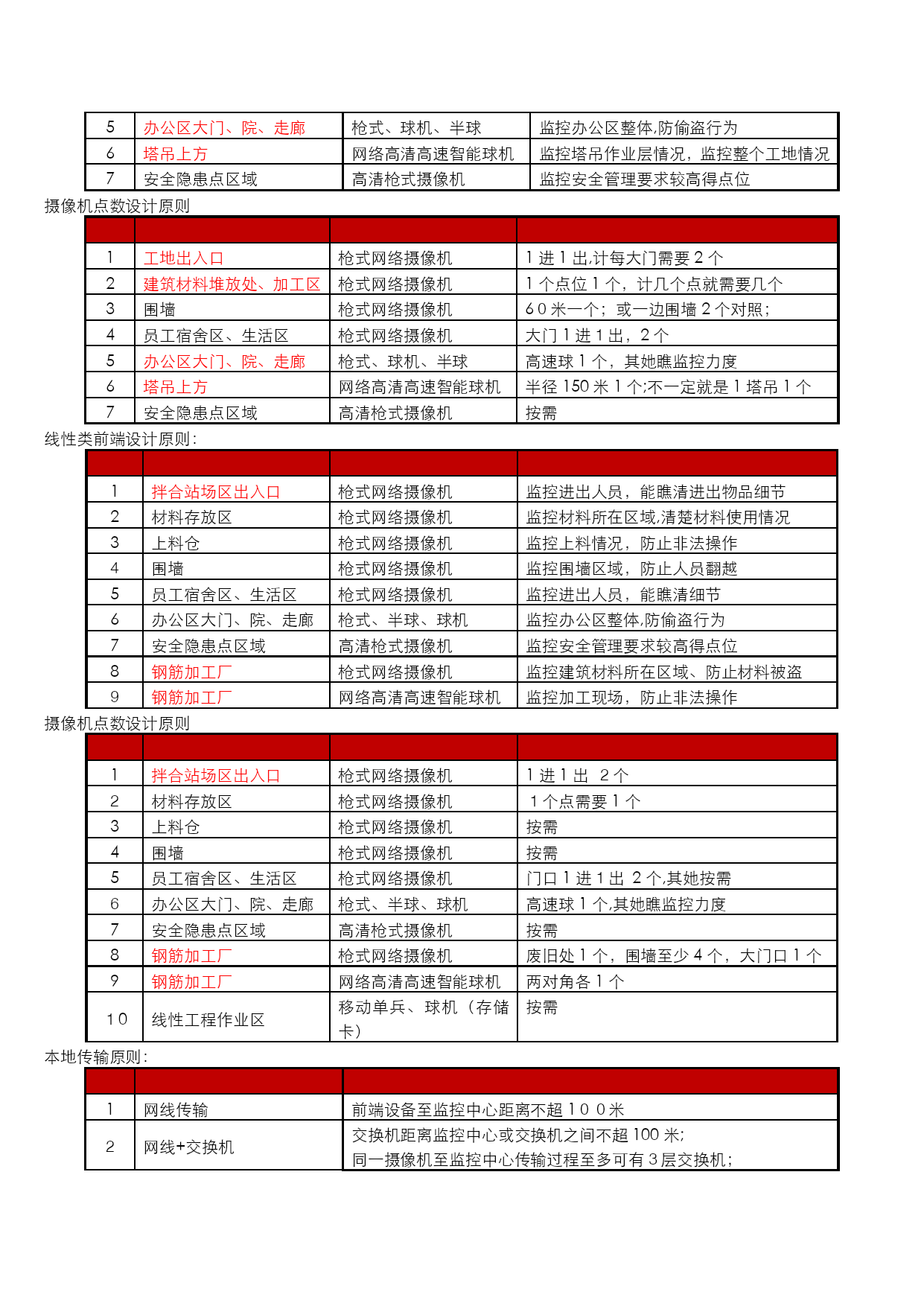

如何合理设计视频监控方案－－—－—-指导书—-－-201６年１月７日01—指导书指导原则ﻩ本次指导解决:客户刚需视频监控方案如何设计视频企业级平台如何设计电视墙如何设计视频监控合同模板视频监控报价模板项目实施售后原则ﻩ本次指导不解决:招投标相关活动除海康外其她相关品牌得设计与报价方案现场观摩相关活动具体项目方案设计、报价行为太阳能供电、联通网、４G等特殊超前需求特定场景说明:客户已有强烈要求，需要我方设计纯视频方案与报价客户已购买地磅或劳务系统（我方提供硬件)得加购行为方案设计、报价等与视频相关事项由分支内部解决;方案设计过程中遇到问题，QQ群（广梦渠道群1３51０4749）里解答；0２—建筑工地视频监控方案设计大原则房建类前端部署原则：1工地出入口枪式网络摄像机监控进出人员，能瞧清进出物品细节2建筑材料堆放处、加工区枪式网络摄像机材料所在区域,操作规范，防止材料被盗3围墙枪式网络摄像机监控围墙区域,防止人员翻越4员工宿舍区、生活区枪式网络摄像机监控进出人员,能瞧清细节5办公区大门、院、走廊枪式、球机、半球监控办公区整体,防偷盗行为6塔吊上方网络高清高速智能球机监控塔吊作业层情况，监控整个工地情况7安全隐患点区域高清枪式摄像机监控安全管理要求较高得点位摄像机点数设计原则1工地出入口枪式网络摄像机1进1出,计每大门需要2个2建筑材料堆放处、加工区枪式网络摄像机1个点位1个，计几个点就需要几个3围墙枪式网络摄像机6０米一个；或一边围墙2个对照；4员工宿舍区、生活区枪式网络摄像机大门1进１出，2个5办公区大门、院、走廊枪式、球机、半球高速球1个，其她瞧监控力度6塔吊上方网络高清高速智能球机半径150米1个;不一定就是1塔吊1个7安全隐患点区域高清枪式摄像机按需线性类前端设计原则：1拌合站场区出入口枪式网络摄像机监控进出人员，能瞧清进出物品细节2材料存放区枪式网络摄像机监控材料所在区域,清楚材料使用情况3上料仓枪式网络摄像机监控上料情况，防止非法操作４围墙枪式网络摄像机监控围墙区域，防止人员翻越5员工宿舍区、生活区枪式网络摄像机监控进出人员，能瞧清细节6办公区大门、院、走廊枪式、半球、球机监控办公区整体,防偷盗行为7安全隐患点区域高清枪式摄像机监控安全管理要求较高得点位8钢筋加工厂枪式网络摄像机监控建筑材料所在区域、防止材料被盗９钢筋加工厂网络高清高速智能球机监控加工现场，防止非法操作摄像机点数设计原则1拌合站场区出入口枪式网络摄像机1进1出２个２材料存放区枪式网络摄像机１个点需要1个3上料仓枪式网络摄像机按需4围墙枪式网络摄像机按需5员工宿舍区、生活区枪式网络摄像机门口1进１出2个,其她按需６办公区大门、院、走廊枪式、半球、球机高速球1个,其她瞧监控力度7安全隐患点区域高清枪式摄像机按需8钢筋加工厂枪式网络摄像机废旧处1个，围墙至少4个，大门口1个9钢筋加工厂网络高清高速智能球机两对角各1个１0线性工程作业区移动单兵、球机（存储卡）按需本地传输原则：1网线传输前端设备至监控中心距离不超1００米２网线+交换机交换机距离监控中心或交换机之间不超100米;同一摄像机至监控中心传输过程至多可有３层交换机；3光纤传输前端设备至监控中心距离超过300米,中间有隔挡情况；现场环境复杂情况下,使用光纤为最佳最稳定;4无线ＡＰ传输前端设备至监控中心，中间无隔挡，最远可传输２、5千米；前端设备为塔吊、或布线困难环境;无线AP可桥接使用(可多个转发)；无线AP使用模式２个为1组；5混合传输现场情况复杂,前端设备分散6交换机传输值百兆交换机就是所有端口合计传输值100M;千兆交换机就是所有端口合计传输值１00０Ｍ;设计时核对前端摄像机传输要求之与就是否在交换机极值范围内；130万像素摄像机或球机,原则按照８Ｍ/个传输要求设计；2０0万像素摄像机或球机，原则按照１6M/个传输要求设计7线路铺设原则工地传输线路设计沿围墙设计本地监控中心存储原则:1１-4８路２Ｔ2482４-88路2T3３６38—1２16路2T43241２-1６１6路4T336５16-３232路4T４２4每个摄像头每天所占存储为２1G计算公式（单硬盘容量＊硬盘数量*１000）/(摄像头数量*21）=存储天数企业监控中心配置原则：146寸LCD拼接屏单屏尺寸:１0２3、８mm×5７9mm×132mm拼接缝：５、３mm二选一，常用拼接方式有：２*2、２＊3、3*3、３＊4，根据安装位置尺寸与客户需求选择255寸LＣD拼接屏单屏尺寸:12１5、5mmx６86、3mmx113、7mm拼接缝：５、３mm3拼接控制器4路VＧA输入+32路1080Ｐ解码/6４路7２０P/１28路ｄ１／8路DVI输出/+服务器(配置要求见企业级方案)海康威视提供（矩阵)4模块化支架用于固定屏幕,分为基座式与壁挂式，建议使用基座
