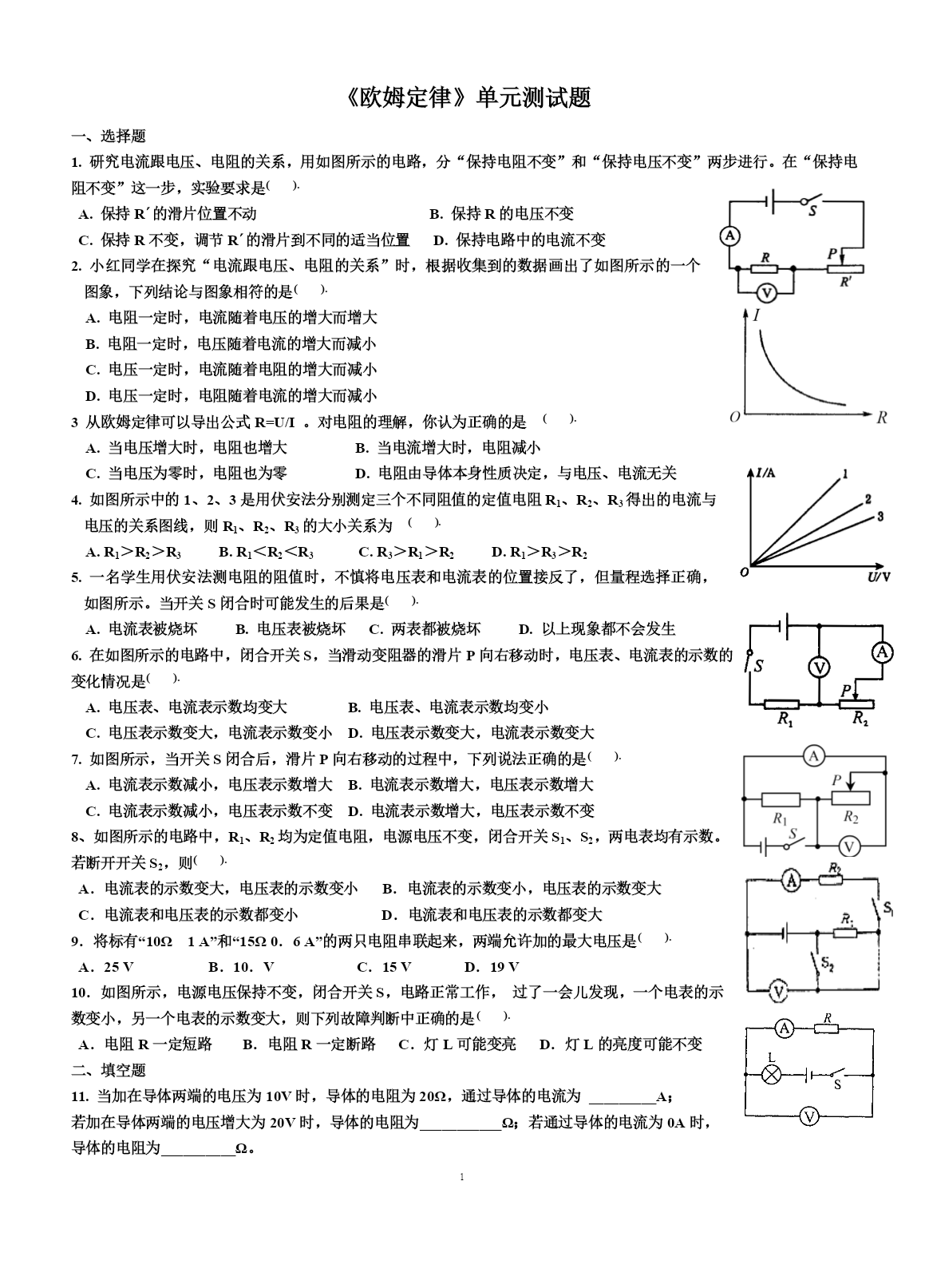

PAGE\*MERGEFORMAT4《欧姆定律》单元测试题一、选择题1.研究电流跟电压、电阻的关系，用如图所示的电路，分“保持电阻不变”和“保持电压不变”两步进行。在“保持电阻不变”这一步，实验要求是().A.保持R´的滑片位置不动B.保持R的电压不变C.保持R不变，调节R´的滑片到不同的适当位置D.保持电路中的电流不变2.小红同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图象，下列结论与图象相符的是().A.电阻一定时，电流随着电压的增大而增大B.电阻一定时，电压随着电流的增大而减小C.电压一定时，电流随着电阻的增大而减小D.电压一定时，电阻随着电流的增大而减小3从欧姆定律可以导出公式R=U/I。对电阻的理解，你认为正确的是().A.当电压增大时，电阻也增大B.当电流增大时，电阻减小C.当电压为零时，电阻也为零D.电阻由导体本身性质决定，与电压、电流无关4.如图所示中的1、2、3是用伏安法分别测定三个不同阻值的定值电阻R1、R2、R3得出的电流与电压的关系图线，则R1、R2、R3的大小关系为().A.R1＞R2＞R3B.R1＜R2＜R3C.R3＞R1＞R2D.R1＞R3＞R25.一名学生用伏安法测电阻的阻值时，不慎将电压表和电流表的位置接反了，但量程选择正确，如图所示。当开关S闭合时可能发生的后果是().A.电流表被烧坏B.电压表被烧坏C.两表都被烧坏D.以上现象都不会发生6.在如图所示的电路中，闭合开关S，当滑动变阻器的滑片P向右移动时，电压表、电流表的示数的变化情况是().A.电压表、电流表示数均变大B.电压表、电流表示数均变小C.电压表示数变大，电流表示数变小D.电压表示数变大，电流表示数变大7.如图所示，当开关S闭合后，滑片P向右移动的过程中，下列说法正确的是().A.电流表示数减小，电压表示数增大B.电流表示数增大，电压表示数增大C.电流表示数减小，电压表示数不变D.电流表示数增大，电压表示数不变8、如图所示的电路中，R1、R2均为定值电阻，电源电压不变，闭合开关S1、S2，两电表均有示数。若断开开关S2，则().A．电流表的示数变大，电压表的示数变小B．电流表的示数变小，电压表的示数变大C．电流表和电压表的示数都变小D．电流表和电压表的示数都变大9．将标有“10Ω1A”和“15Ω0．6A”的两只电阻串联起来，两端允许加的最大电压是().A．25VB．10．VC．15VD．19V10．如图所示，电源电压保持不变，闭合开关S，电路正常工作，过了一会儿发现，一个电表的示数变小，另一个电表的示数变大，则下列故障判断中正确的是().A．电阻R一定短路B．电阻R一定断路C．灯L可能变亮D．灯L的亮度可能不变二、填空题11.当加在导体两端的电压为10V时，导体的电阻为20Ω，通过导体的电流为_________A；若加在导体两端的电压增大为20V时，导体的电阻为___________Ω；若通过导体的电流为0A时，导体的电阻为__________Ω。12.一段导体接在电路中，测得导体两端的电压和通过它的电流如下表，但有缺漏，请将缺漏的空格补上。实验次数12345电压U/V1.23.64.8电流I/A0.20.41.013.有两个电阻R1和R2的阻值之比为2:3，串联后接在电源上，则R1和R2的电流之比I1:I2=_____________，电压之比U1:U2=_________；将它们并联后接在电源上，则R1和R2的电流之比I1′:I2′=________，电压之比U1′:U2′=__________。14.要得到15Ω的电阻，有一只10Ω的电阻，可以再取一只______Ω的电阻与它_____联。要得到15Ω的电阻，若有一只20Ω的电阻，可以取一只______Ω的电阻与它______联。15.如图所示，电源电压保持不变，R1=10Ω，R2=20Ω。当开关S1闭合、S2断开时，电流表示数为0.6A。则当开关S1S2都闭合时，电压表示数为________V，电流表示数为_________A。16．如图13所示的电路，电源电压保持不变，R1＝10Ω。当闭合开关S，滑动变阻器滑片P在中点时，电流表的示数为0.3A；当把滑片P移到最右端时，电流表的示数为0.2A。则电源电压为V，滑动变阻器的最大阻值为Ω。17.如图甲所示的电路中，电源电压保持不变。闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化关系图象如图乙，则可判断电源电压是V，定值电阻R0的阻值是Ω。三、实验与作图18.（4分）小芳同学在探究电流与电压、电阻的关系的实验中，得到下列两组数据：电压/V电阻/Ω电流/A450.8100.4200.2电阻/Ω电压/V电流/A520.440.861.2表一表二（1）分析表一的数据可以得到的结
