二、电路(398K).ppt

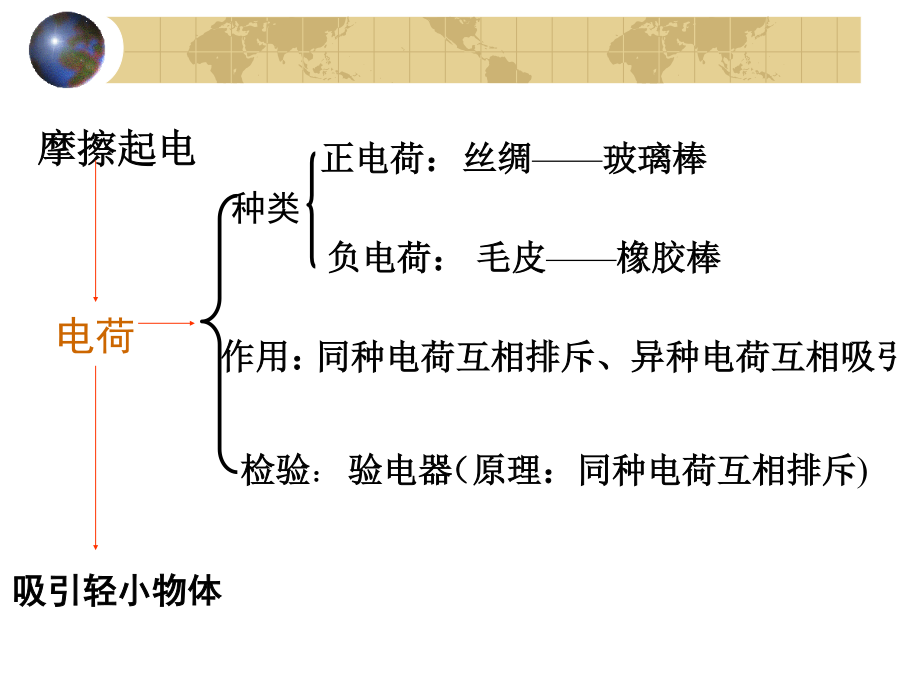

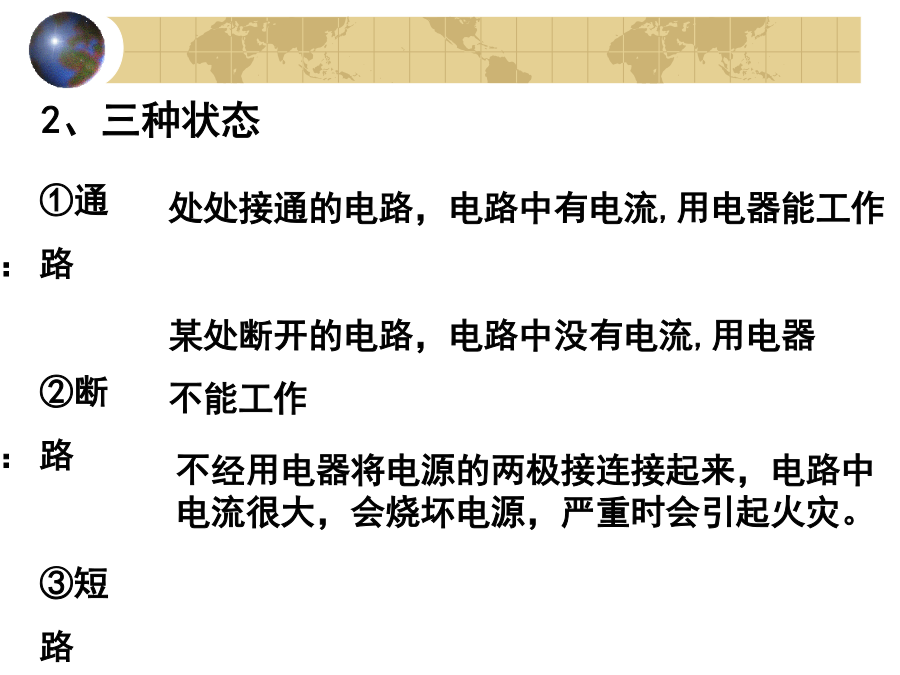

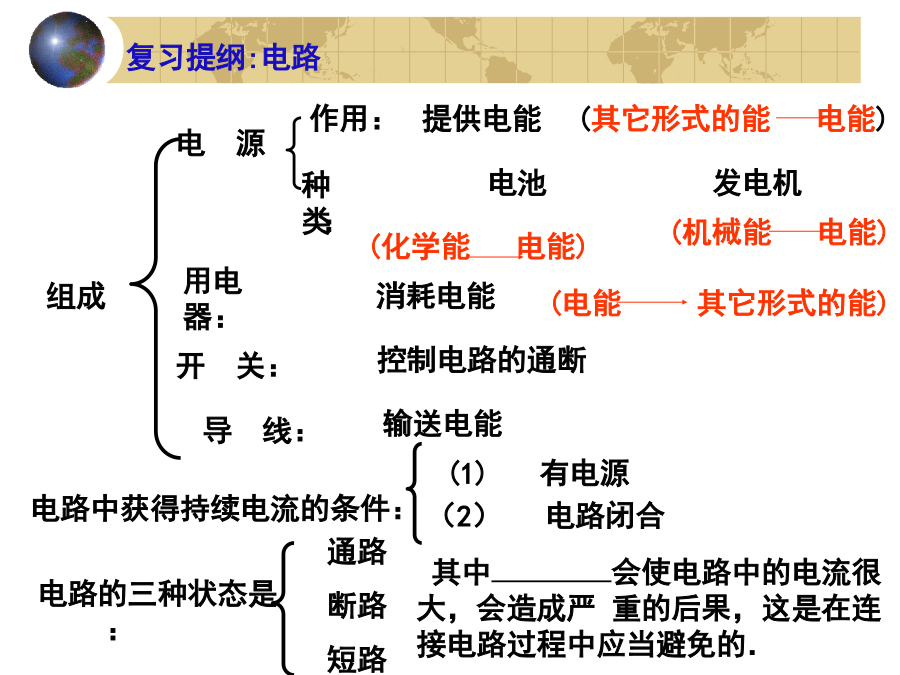

第一课时电路要点考点聚焦电荷复习提纲:电路2、三种状态3、电路两种基本联接方式复习提纲1、(06）30.在一个电路中，开关接到任何位置都能控制所有用电器，则这些用电器是（填“串联”或“并联”）；家庭电路中，用电器都是.（填“串联”或“并联”）。2、（08）33．家庭电路中，各用电器之间是__________的；开关和用电器之间是__________的。（选填“串联”或“并联”）（10）25．某单位保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个电键），值班室内的指示灯才会发光，表明门都关上了。下面几个电路图中符合要求的是（）2．下面是小华同学对身边的一些电路进行观察分析后作出的判断，其中不正确的是A．厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的C．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的D．一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的课前热身6.根据图7-1-10中各实物的连接情况，画出相应的电路图.7.根据图7-1-11所示电路将所给元件连接起来.方法小结再见！
