《钢结构》课程设计任务书.doc

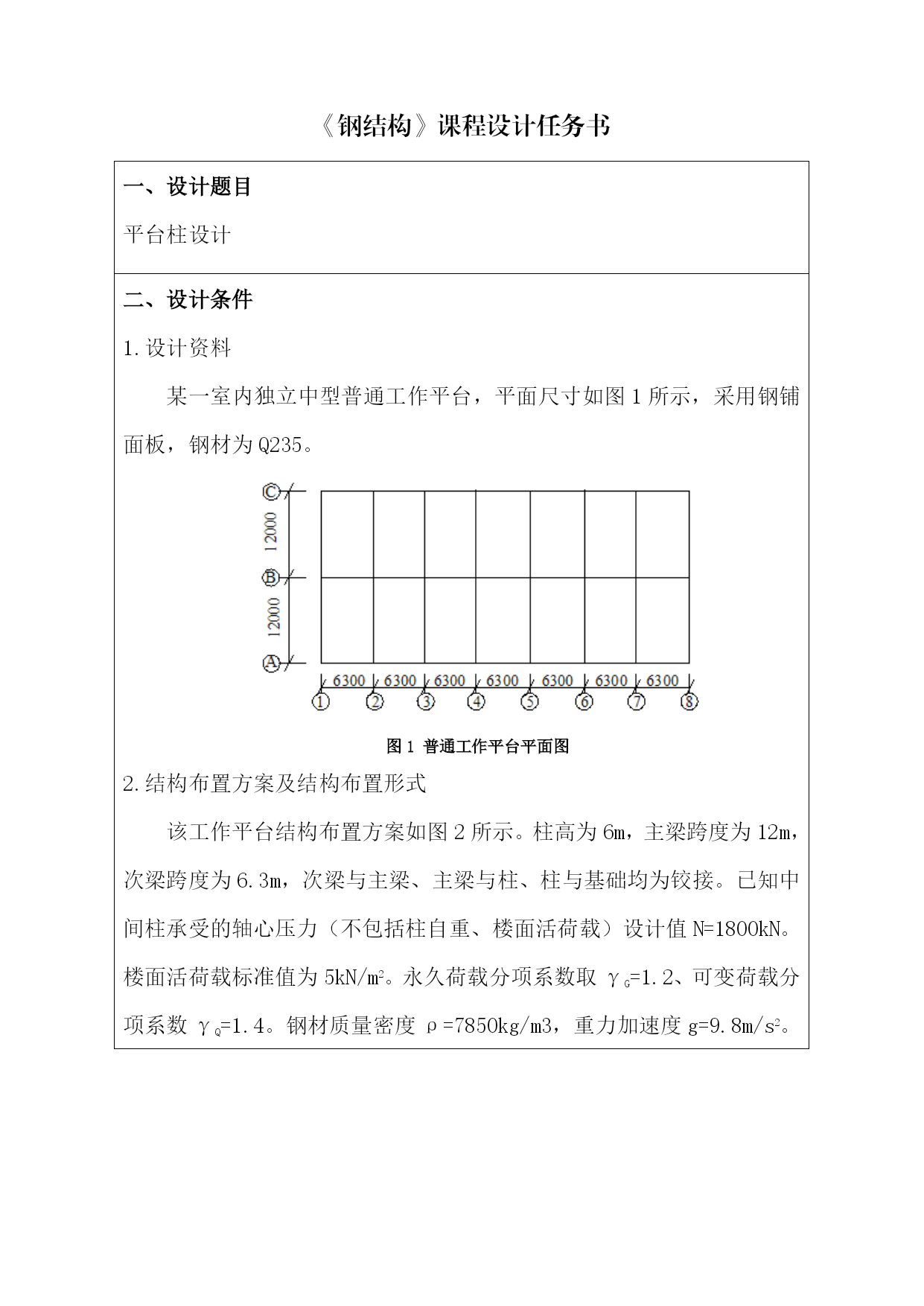

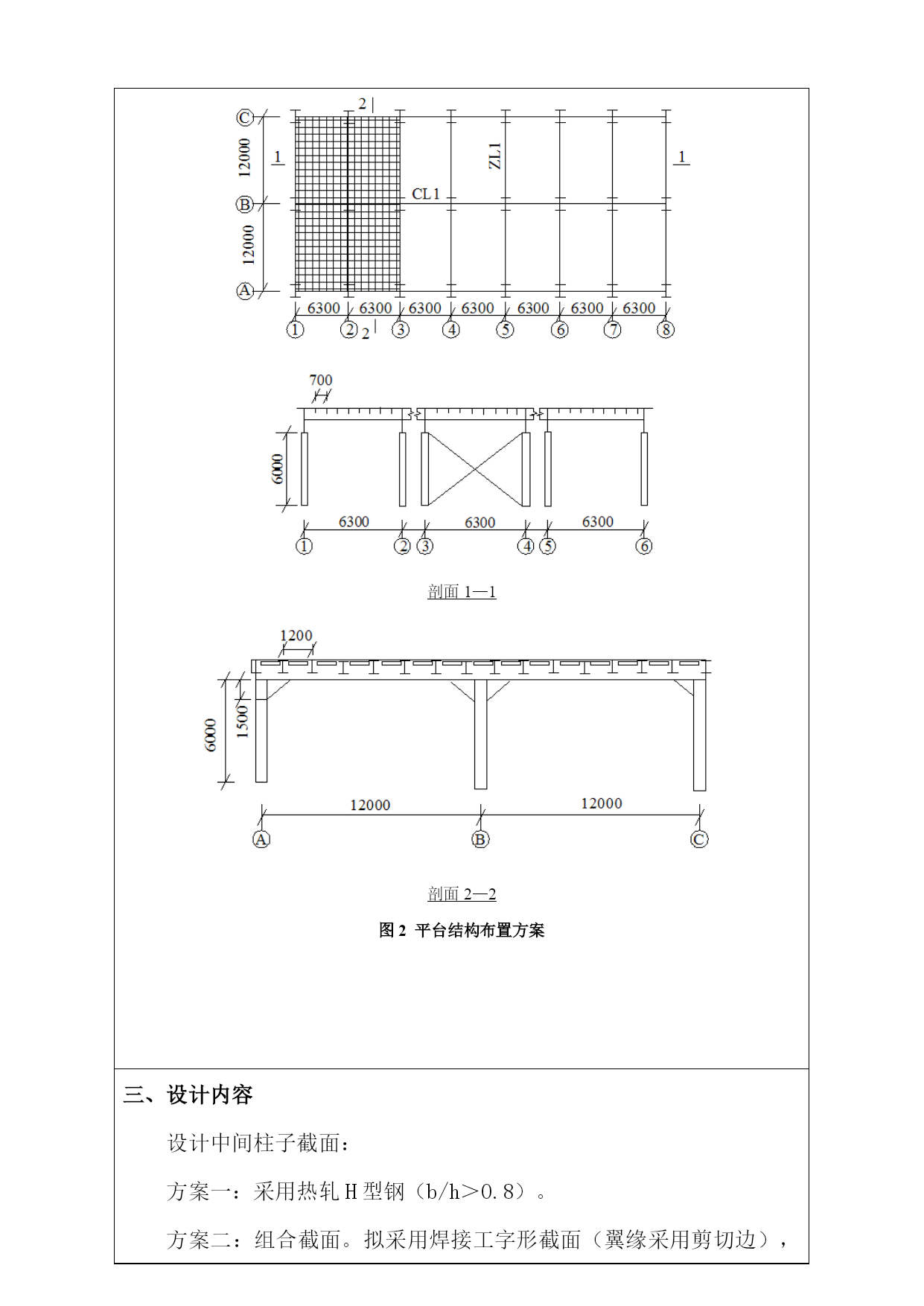

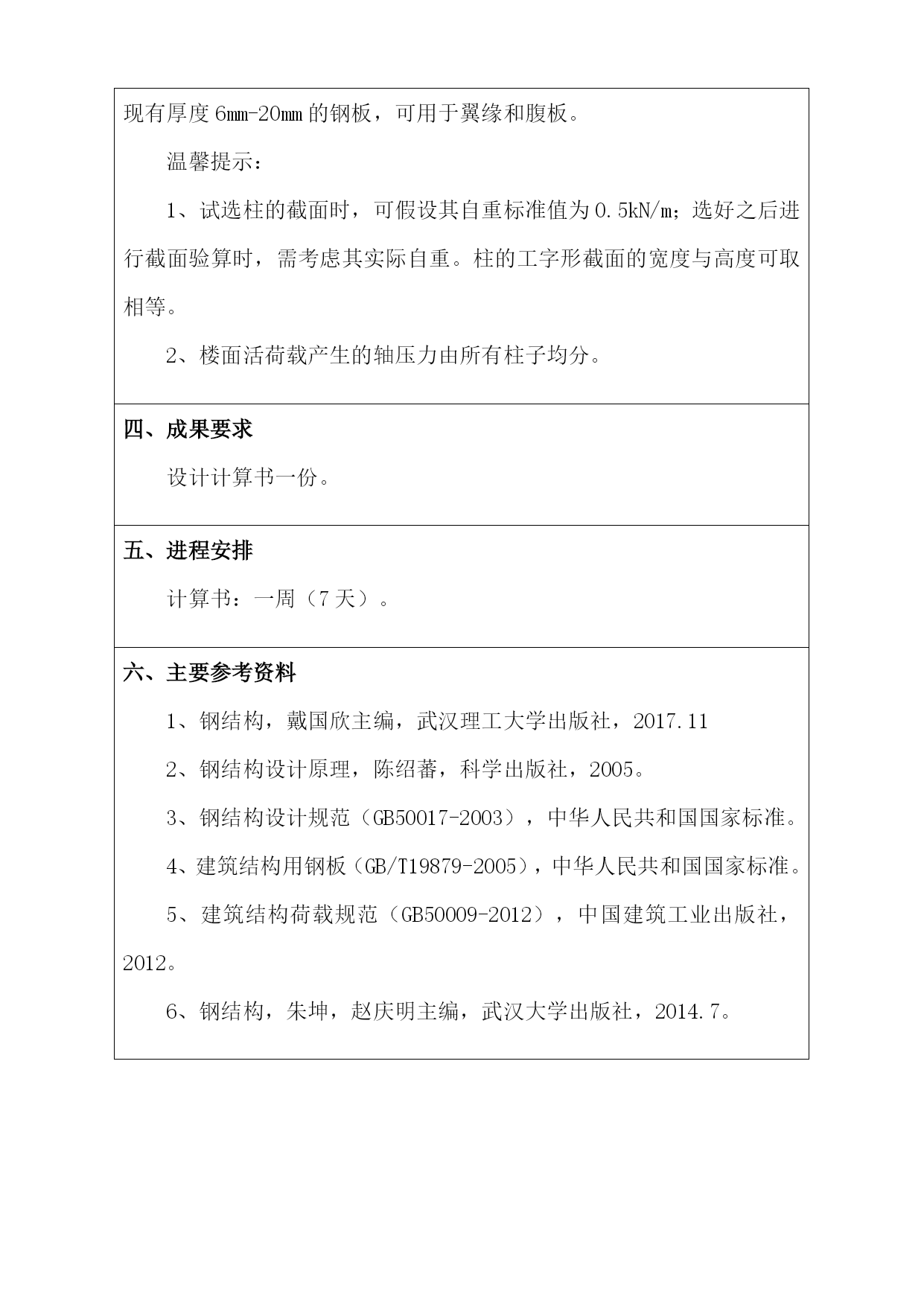

《钢结构》课程设计任务书一、设计题目平台柱设计二、设计条件1.设计资料某一室内独立中型普通工作平台，平面尺寸如图1所示，采用钢铺面板，钢材为Q235。图1普通工作平台平面图2.结构布置方案及结构布置形式该工作平台结构布置方案如图2所示。柱高为6m，主梁跨度为12m，次梁跨度为6.3m，次梁与主梁、主梁与柱、柱与基础均为铰接。已知中间柱承受的轴心压力（不包括柱自重、楼面活荷载）设计值N=1800kN。楼面活荷载标准值为5kN/m2。永久荷载分项系数取γG=1.2、可变荷载分项系数γQ=1.4。钢材质量密度ρ=7850kg/m3，重力加速度g=9.8m/s2。剖面1—1剖面2—2图2平台结构布置方案三、设计内容设计中间柱子截面：方案一：采用热轧H型钢（b/h＞0.8）。方案二：组合截面。拟采用焊接工字形截面（翼缘采用剪切边），现有厚度6mm-20mm的钢板，可用于翼缘和腹板。温馨提示：1、试选柱的截面时，可假设其自重标准值为0.5kN/m；选好之后进行截面验算时，需考虑其实际自重。柱的工字形截面的宽度与高度可取相等。2、楼面活荷载产生的轴压力由所有柱子均分。四、成果要求设计计算书一份。五、进程安排计算书：一周（7天）。六、主要参考资料1、钢结构，戴国欣主编，武汉理工大学出版社，2017.112、钢结构设计原理，陈绍蕃，科学出版社，2005。3、钢结构设计规范（GB50017-2003），中华人民共和国国家标准。4、建筑结构用钢板（GB/T19879-2005），中华人民共和国国家标准。5、建筑结构荷载规范（GB50009-2012），中国建筑工业出版社，2012。6、钢结构，朱坤，赵庆明主编，武汉大学出版社，2014.7。
