《机械设计基础》复习题 5卷及答案.doc

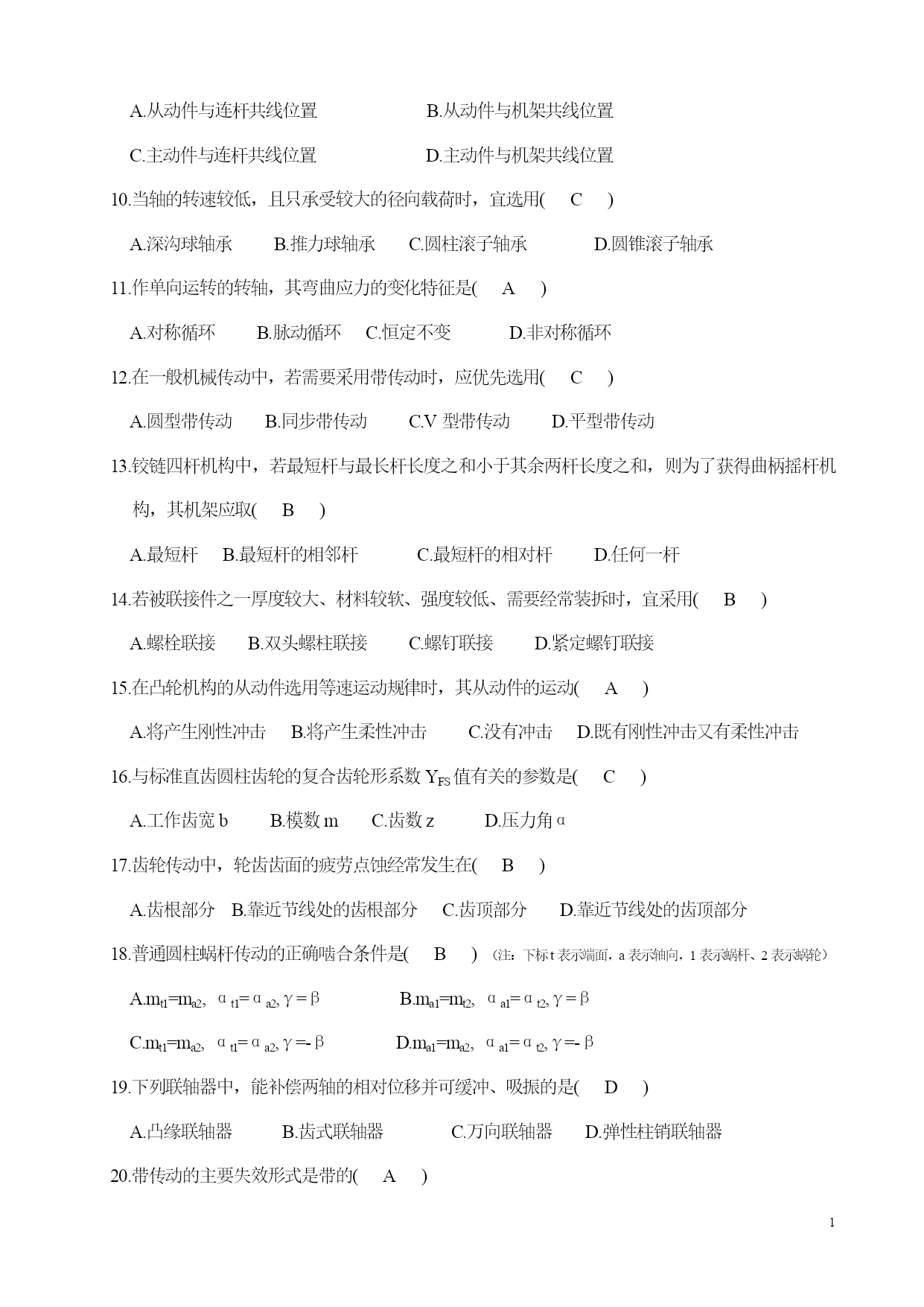

《机械设计基础》复习题一、单项选择题(本大题共20小题，每小题2分，共40分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。1.在如图所示的齿轮—凸轮轴系中，轴4称为(A)A零件B.机构C.构件D.部件2.若组成运动副的两构件间的相对运动是移动，则称这种运动副为(B)A.转动副B.移动副C.球面副D.螺旋副3.渐开线齿轮的齿廓曲线形状取决于(D)A.分度圆B.齿顶圆C.齿根圆D.基圆4.机构具有确定相对运动的条件是(A)A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目5.一般转速的滚动轴承计算准则为(C)A.进行静强度计算B.进行极限转速计算C.进行疲劳寿命计算D.进行热平衡计算6.柴油机曲轴中部的轴承应采用(B)A.整体式滑动轴承B.剖分式滑动轴承C.深沟球轴承D.圆锥滚子轴承7.螺纹联接的自锁条件为(A)A.螺纹升角≤当量摩擦角B.螺纹升角>摩擦角C.螺纹升角≥摩擦角D.螺纹升角≥当量摩擦角8.机械运转不均匀系数是用来描述机械运转不均匀程度的重要参数，其表达式为(C)A.B.C.D.9.铰链四杆机构的死点位置发生在(A)A.从动件与连杆共线位置B.从动件与机架共线位置C.主动件与连杆共线位置D.主动件与机架共线位置10.当轴的转速较低，且只承受较大的径向载荷时，宜选用(C)A.深沟球轴承B.推力球轴承C.圆柱滚子轴承D.圆锥滚子轴承11.作单向运转的转轴，其弯曲应力的变化特征是(A)A.对称循环B.脉动循环C.恒定不变D.非对称循环12.在一般机械传动中，若需要采用带传动时，应优先选用(C)A.圆型带传动B.同步带传动C.V型带传动D.平型带传动13.铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取(B)A.最短杆B.最短杆的相邻杆C.最短杆的相对杆D.任何一杆14.若被联接件之一厚度较大、材料较软、强度较低、需要经常装拆时，宜采用(B)A.螺栓联接B.双头螺柱联接C.螺钉联接D.紧定螺钉联接15.在凸轮机构的从动件选用等速运动规律时，其从动件的运动(A)A.将产生刚性冲击B.将产生柔性冲击C.没有冲击D.既有刚性冲击又有柔性冲击16.与标准直齿圆柱齿轮的复合齿轮形系数YFS值有关的参数是(C)A.工作齿宽bB.模数mC.齿数zD.压力角α17.齿轮传动中，轮齿齿面的疲劳点蚀经常发生在(B)A.齿根部分B.靠近节线处的齿根部分C.齿顶部分D.靠近节线处的齿顶部分18.普通圆柱蜗杆传动的正确啮合条件是(B)（注：下标t表示端面，a表示轴向，1表示蜗杆、2表示蜗轮）A.mt1=ma2,αt1=αa2,γ=βB.ma1=mt2,αa1=αt2,γ=βC.mt1=ma2,αt1=αa2,γ=-βD.ma1=ma2,αa1=αt2,γ=-β19.下列联轴器中，能补偿两轴的相对位移并可缓冲、吸振的是(D)A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性柱销联轴器20.带传动的主要失效形式是带的(A)A.疲劳拉断和打滑B.磨损和胶合C.胶合和打滑D.磨损和疲劳点蚀二、填空题(本大题共10小题，每小题1分，共10分)21.在机构中采用虚约束的目的是为了改善机构的运动状况和受力情况。22.对于动不平衡的回转件，需加平衡质量的最少数目为2。23.摆动导杆机构的极位夹角与导杆摆角的关系为两者相等。24.在内啮合槽轮机构中，主动拨盘与从动槽轮的转向相同。25.普通平键的剖面尺寸(b×h)，一般应根据轴径按标准选择。26.链传动是依靠链轮轮齿与链节的啮合来传递运动和动力的，所以应属于啮合传动。27.在一对齿轮啮合时，其大小齿轮接触应力值的关系是σH1=σH2。28.蜗杆传动的效率包括三部分，其中起主要作用的是齿轮啮合时的摩擦损耗效率。29.滑动轴承的转速越高，所选用的润滑油粘度越大。30.联轴器型号是根据计算转矩、转速和轴径从标准中选取的。三、分析题(本大题共2小题，每小题6分，共12分)31.已知在一级蜗杆传动中，蜗杆为主动轮，蜗轮的螺旋线方向和转动方向如图所示。试将蜗杆、蜗轮的轴向力、圆周力、蜗杆的螺旋线方向和转动方向标在图中。32.试分析只受预紧力F′作用的单个螺栓联接的应力情况，写出其强度计算公式，并指出公式中每个参数的物理意义。四、计算题(本大题共4小题，每小题6分，共24分)33.计算图示机构的自由度，若含有复合铰链，局部自由度和虚约束请明确指出。34.已知一对外啮合标准直齿圆柱齿轮传动的标准中心距a=108mm,传动比i12=3,小齿轮的齿数z1=18。试确定大齿轮的齿数z2、齿轮的模数m和两轮的分度圆直径、齿顶圆直径
