《机械设计基础》复习题 及答案.doc

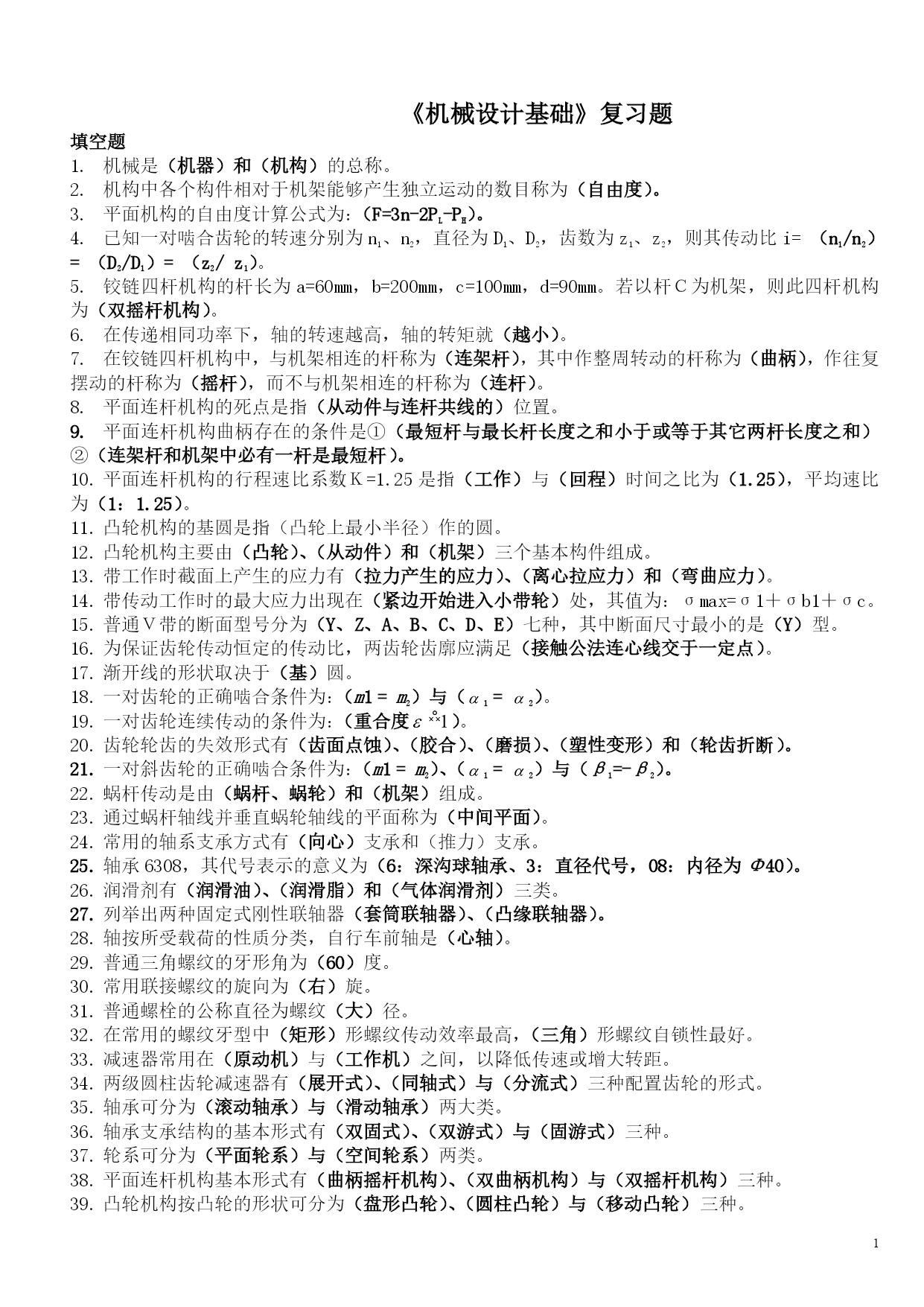

《机械设计基础》复习题填空题机械是（机器）和（机构）的总称。机构中各个构件相对于机架能够产生独立运动的数目称为（自由度）。平面机构的自由度计算公式为：（F=3n-2PL-PH）。已知一对啮合齿轮的转速分别为n1、n2，直径为D1、D2，齿数为z1、z2，则其传动比i=（n1/n2）=（D2/D1）=（z2/z1）。铰链四杆机构的杆长为a=60mm，b=200mm，c=100mm，d=90mm。若以杆Ｃ为机架，则此四杆机构为（双摇杆机构）。在传递相同功率下，轴的转速越高，轴的转矩就（越小）。在铰链四杆机构中，与机架相连的杆称为（连架杆），其中作整周转动的杆称为（曲柄），作往复摆动的杆称为（摇杆），而不与机架相连的杆称为（连杆）。平面连杆机构的死点是指（从动件与连杆共线的）位置。平面连杆机构曲柄存在的条件是①（最短杆与最长杆长度之和小于或等于其它两杆长度之和）②（连架杆和机架中必有一杆是最短杆）。平面连杆机构的行程速比系数Ｋ=1.25是指（工作）与（回程）时间之比为（1.25），平均速比为（1：1.25）。凸轮机构的基圆是指（凸轮上最小半径）作的圆。凸轮机构主要由（凸轮）、（从动件）和（机架）三个基本构件组成。带工作时截面上产生的应力有（拉力产生的应力）、（离心拉应力）和（弯曲应力）。带传动工作时的最大应力出现在（紧边开始进入小带轮）处，其值为：σmax=σ1＋σb1＋σc。普通Ｖ带的断面型号分为（Y、Z、A、B、C、D、E）七种，其中断面尺寸最小的是（Y）型。为保证齿轮传动恒定的传动比，两齿轮齿廓应满足（接触公法连心线交于一定点）。渐开线的形状取决于（基）圆。一对齿轮的正确啮合条件为：（m1=m2）与（1=2）。一对齿轮连续传动的条件为：（重合度）。齿轮轮齿的失效形式有（齿面点蚀）、（胶合）、（磨损）、（塑性变形）和（轮齿折断）。一对斜齿轮的正确啮合条件为：（m1=m2）、（1=2）与（β1=-β2）。蜗杆传动是由（蜗杆、蜗轮）和（机架）组成。通过蜗杆轴线并垂直蜗轮轴线的平面称为（中间平面）。常用的轴系支承方式有（向心）支承和（推力）支承。轴承6308，其代号表示的意义为（6：深沟球轴承、3：直径代号，08：内径为Φ40）。润滑剂有（润滑油）、（润滑脂）和（气体润滑剂）三类。列举出两种固定式刚性联轴器（套筒联轴器）、（凸缘联轴器）。轴按所受载荷的性质分类，自行车前轴是（心轴）。普通三角螺纹的牙形角为（60）度。常用联接螺纹的旋向为（右）旋。普通螺栓的公称直径为螺纹（大）径。在常用的螺纹牙型中（矩形）形螺纹传动效率最高，（三角）形螺纹自锁性最好。减速器常用在（原动机）与（工作机）之间，以降低传速或增大转距。两级圆柱齿轮减速器有（展开式）、（同轴式）与（分流式）三种配置齿轮的形式。轴承可分为（滚动轴承）与（滑动轴承）两大类。轴承支承结构的基本形式有（双固式）、（双游式）与（固游式）三种。轮系可分为（平面轮系）与（空间轮系）两类。平面连杆机构基本形式有（曲柄摇杆机构）、（双曲柄机构）与（双摇杆机构）三种。凸轮机构按凸轮的形状可分为（盘形凸轮）、（圆柱凸轮）与（移动凸轮）三种。凸轮机构按从动件的形式可分为（尖顶）、（滚子）与（平底）三种。变位齿轮有（正变位）与（负变位）两种；变位传动有（等移距变位）与（不等移距变位）两种。按接触情况，运动副可分为（高副）与（低副）。轴上与轴承配合部分称为（轴颈）；与零件轮毂配合部分称为（轴头）；轴肩与轴线的位置关系为（垂直）。螺纹的作用可分为（连接螺纹）和（传动螺纹）两类。轮系可分为（定轴轮系）与（周转轮系）两类。常用步进运动机构有（主动连续、从动步进）与（主动步进、从动连续）两种。构件是机械的（运动）单元；零件是机械的（制造）单元。V带的结构形式有（单楔带）与（多楔带）两种。五、单项选择题：（B）是构成机械的最小单元，也是制造机械时的最小单元。Ａ.机器；Ｂ.零件；Ｃ.构件；Ｄ.机构。两个构件之间以线或点接触形成的运动副，称为（B）。Ａ.低副；Ｂ.高副；Ｃ.移动副；Ｄ.转动副。一端为固定铰支座，另一端为活动铰支座的梁，称为（B）。Ａ.双支梁；Ｂ.外伸梁；Ｃ.悬臂梁。一端为固定端，另一端为自由的梁，称为（C）。Ａ.双支梁；Ｂ.外伸梁；Ｃ.悬臂梁。一般飞轮应布置在转速（B）的轴上。Ａ.较低；Ｂ.较高；Ｃ.适中。在下列平面四杆机构中，有急回性质的机构是（C）。Ａ.双曲柄机构；Ｂ.对心曲柄滑块机构；Ｃ.摆动导杆机构；Ｄ.转动导杆机构。在下列平面四杆机构中，（C）存在死点位置。Ａ.双曲柄机构；Ｂ.对心曲柄滑块机构；Ｃ.曲柄摇杆机构；Ｄ.转动导杆机构。曲柄摇杆机构的压力角是（A）。Ａ.连杆推力与运动方向之间所夹的锐角；Ｂ.连杆与从动摇杆之间所夹锐角；Ｃ.机构极位夹角的余角；Ｄ.曲柄与
