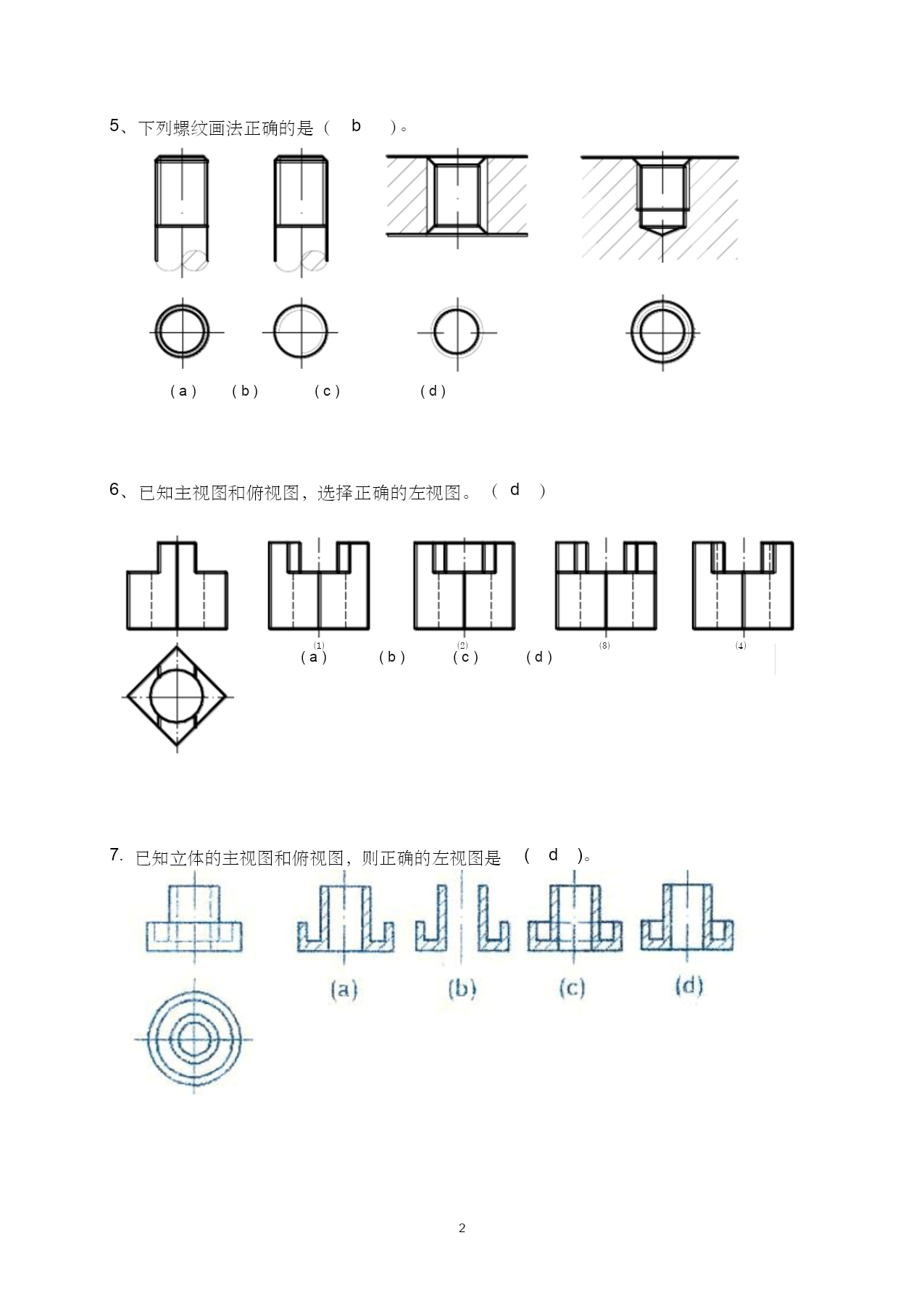

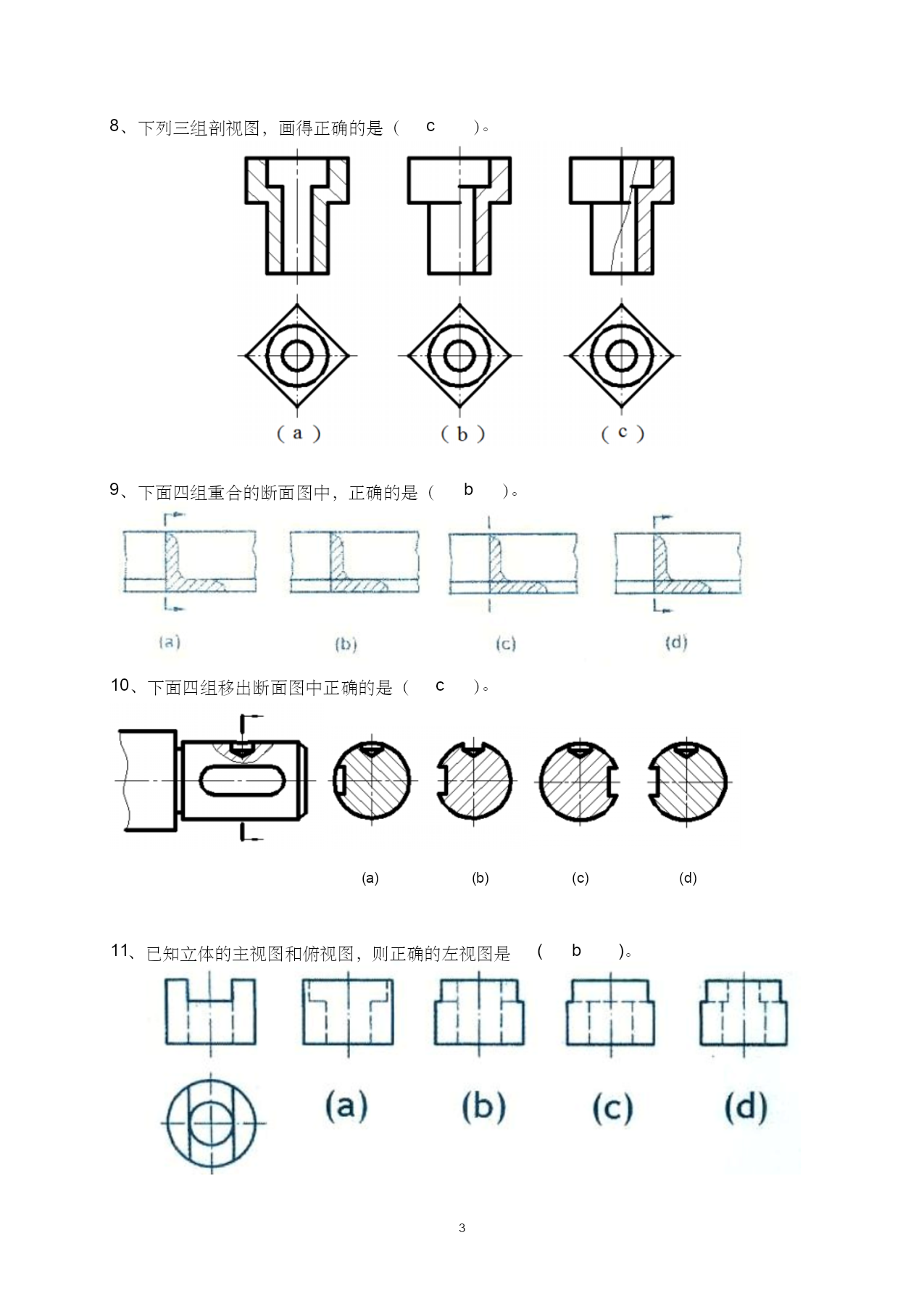

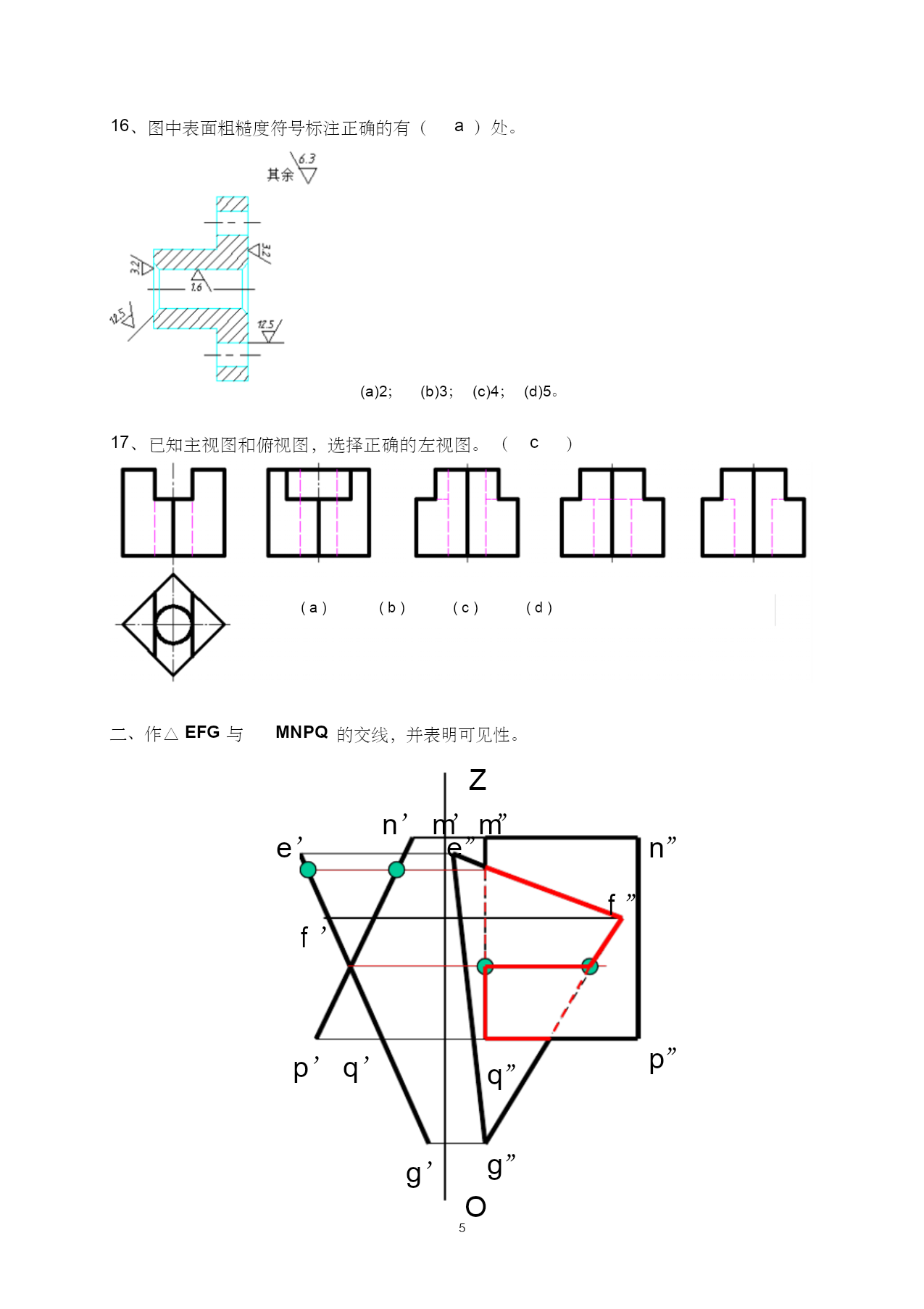

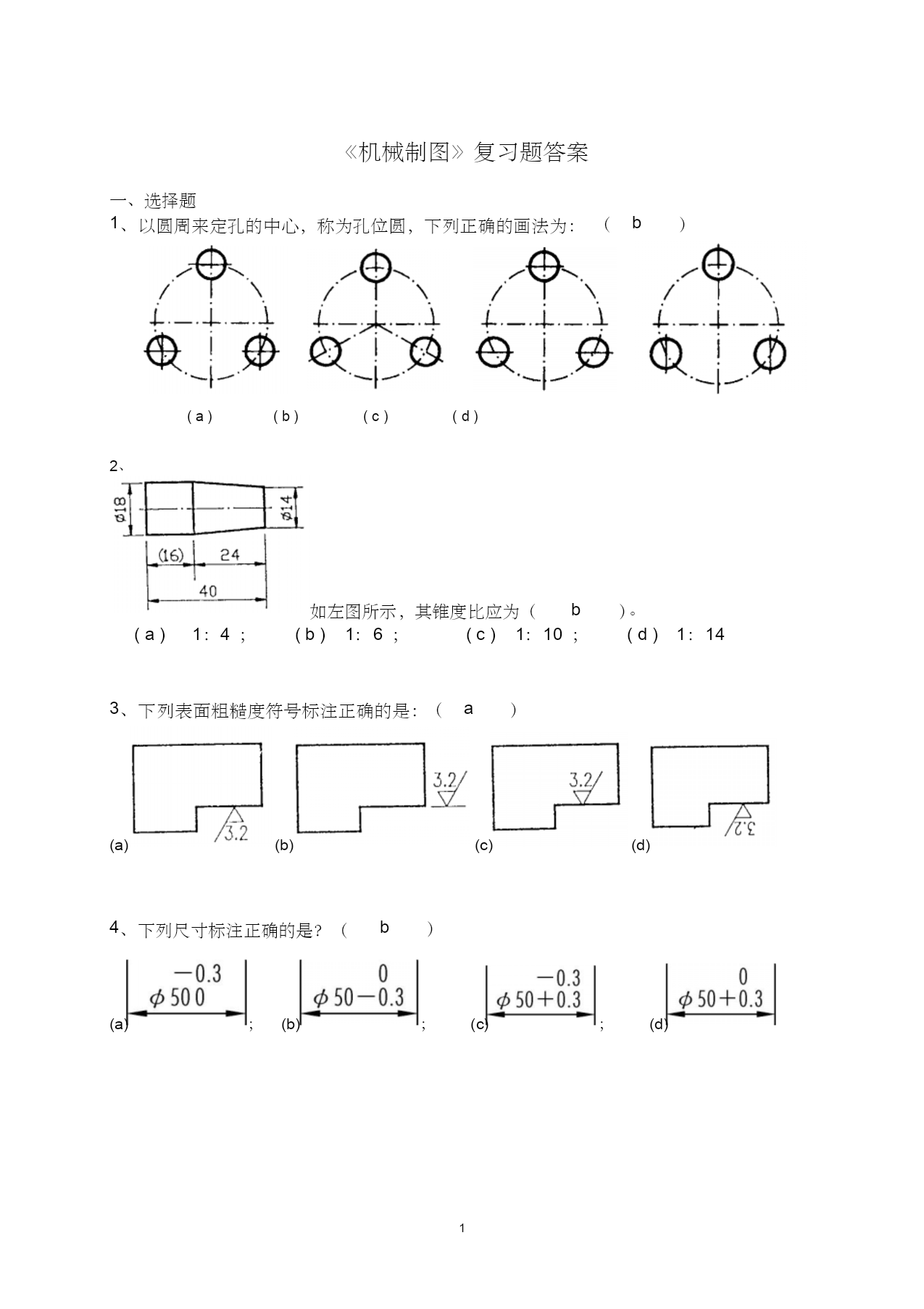

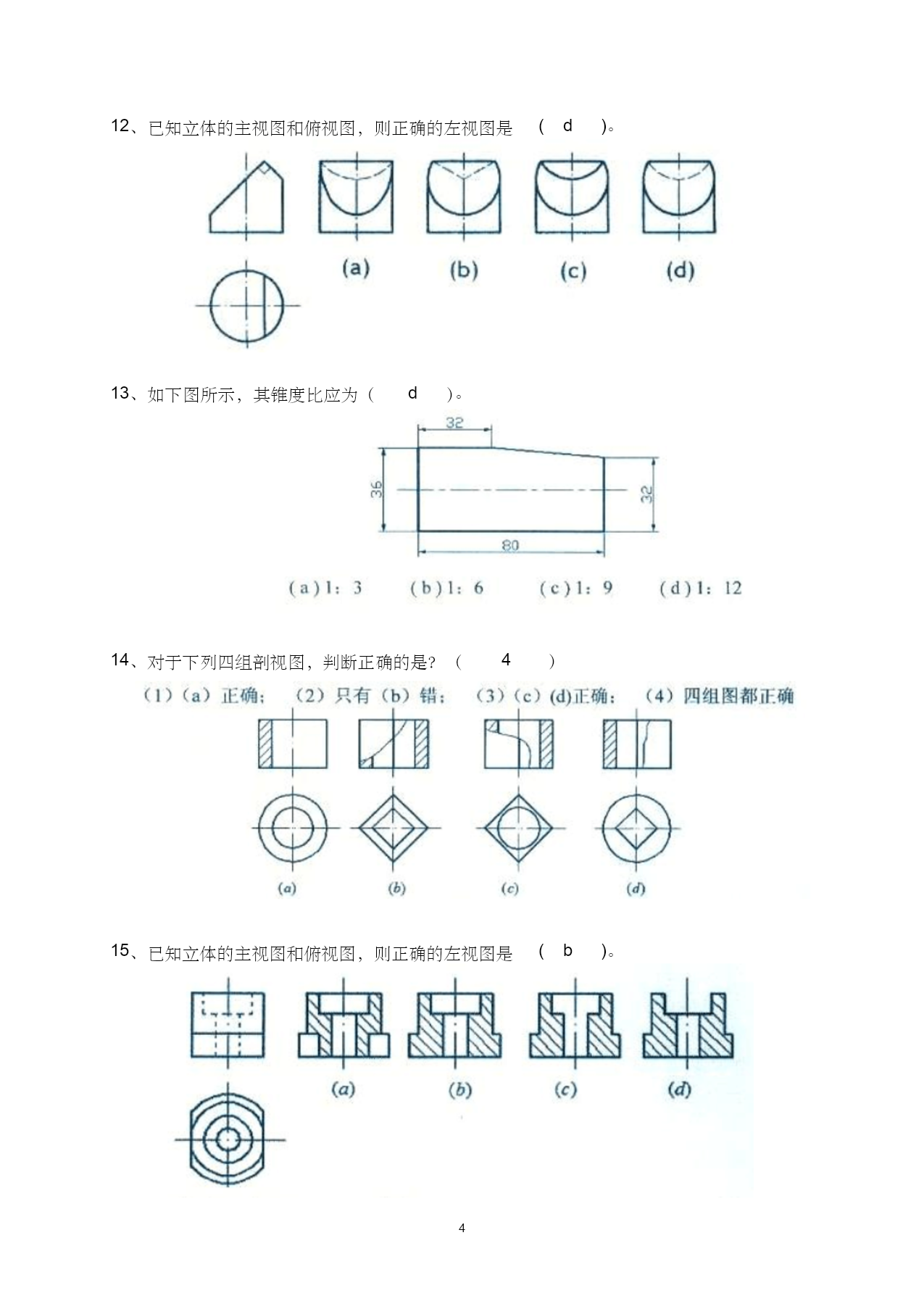

《机械制图》复习题答案一、选择题1、以圆周来定孔的中心，称为孔位圆，下列正确的画法为：（b）(a)(b)(c)(d)2、如左图所示，其锥度比应为（b）。(a)1：4；(b)1：6；(c)1：10；(d)1：143、下列表面粗糙度符号标注正确的是：（a）(a)(b)(c)(d)4、下列尺寸标注正确的是？（b）(a)；(b)；(c)；(d)15、下列螺纹画法正确的是（b）。(a)(b)(c)(d)6、已知主视图和俯视图，选择正确的左视图。（d）⑴⑵⑶⑷(a)(b)(c)(d)7.已知立体的主视图和俯视图，则正确的左视图是(d)。28、下列三组剖视图，画得正确的是（c）。9、下面四组重合的断面图中，正确的是（b）。10、下面四组移出断面图中正确的是（c）。(a)(b)(c)(d)11、已知立体的主视图和俯视图，则正确的左视图是(b)。312、已知立体的主视图和俯视图，则正确的左视图是(d)。13、如下图所示，其锥度比应为（d）。14、对于下列四组剖视图，判断正确的是？（4）15、已知立体的主视图和俯视图，则正确的左视图是(b)。416、图中表面粗糙度符号标注正确的有（a）处。(a)2；(b)3；(c)4；(d)5。17、已知主视图和俯视图，选择正确的左视图。（c）(a)(b)(c)(d)二、作△EFG与MNPQ的交线，并表明可见性。Zn’m’m”e’e”n”f”f’p”p’q’q”g’g”O5三、求一般位置平面与投影面垂直面的交线，并判断可见性。四、求两平面的交线MN，并判断可见性。6五、求圆柱被截切后的W面投影（虚线也要画出）。六、根据所给的两视图补画第三视图，不可见的线画虚线。7七、根据所给的两视图补画第三视图，不可见的线画虚线。八、标注尺寸（尺寸由图直接量取，并取整数）。8九、标注尺寸（尺寸由图直接量取，并取整数）。十、标注尺寸（尺寸由图直接量取，并取整数）。9十一、在主视图的位置作A-A剖视图，并标注剖切符号。A-A十二、求作俯视图，虚线也要画出。10十三、在指定位置将机件的主视图画成半剖视图。十四、根据给出的两个视图，补画全剖的第三个视图。十五、读零件图(见下一页)，并回答问题。1．该零件采用了哪些视图？哪些剖视图或剖面图？该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图（和局部剖视）。112．指出该零件在长、宽、高三个方向的主要尺寸基准，并在图上用△标出来。高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。3．图中G1/2"表示：（非螺纹密封的）管螺纹，1/2"表示公称直径（尺寸代号），是内螺纹（内、外）。4．Φ36H8表示：Φ36是基本尺寸（公称直径），H8是公差带代号，其中，H是基本偏差代号，8是公差等级。6.36.35．说明符号、的含义。前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6.3μm.；后者表示，是由不去除材料的方法（非加工表面）获得的零件表面粗糙度。6.在零件图右下角的空白处画出主视图的外形（虚线不画）。12十六、读零件图(见下一页)，并回答问题。1．该零件属于箱体类零件，主视图采用了局部剖；左视图采用了全剖；另外一个视图是B向视图。2．指出该零件在长度方向的主要尺寸基准是左右对称面；在高度方向的主要尺寸基准是底面。3．图中G3/8"表示：管螺纹，3/8"表示管螺纹的规格代号（尺寸代号）。4．解释图中6×M6-7H的含义：6个公称直径为6的普通粗牙螺纹，右旋，顶径和中径的公差带代号都为7H。6.36.35．说明符号、的含义。前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6.3μm.；后者表示，是由不去除材料的方法（非加工表面）获得的零件表面粗糙度。十七、读零件图(见下一页)，并回答问题。1．该零件用3个视图进行表达，其中主视图采用了全剖。2．该零件在长度方向的主要尺寸基准是左右对称面；在宽度方向的主要尺寸基准是前后对称面。3．图中30±0.01表示：30是基本尺寸，其最大极限尺寸是30.10mm，该尺寸合格的条件是30.10mm≥实际尺寸≥29.90mm。4．解释图中2-M6-7H的含义：2个公称直径为6的普通粗牙螺纹，右旋，顶径和中径的公差带代号都为7H。6.35．说明符号的含义。表示用去除材料的方法获得的表面粗糙度，Ra的值为6.3μm。13十八、装配图拆画零件图。快速阀是用于管道截通的装置，内有齿轮齿条传运机构。当手把13向上旋动时，齿条由于齿轮的拨动也向上移动，从而带动阀瓣5、6向上，打开阀门通道；反之，则通路截止。阀瓣5、6由于弹簧张力紧紧压贴在阀体9内孔Φ28的凸缘上。读懂装配图，回答问题并拆画零件图。1、装配图中装配体的名称为快速阀，装配体除了图中已标注的标准件以外共有15种个零件组成
