《结构力学》课程试题( B )卷及答案.docx

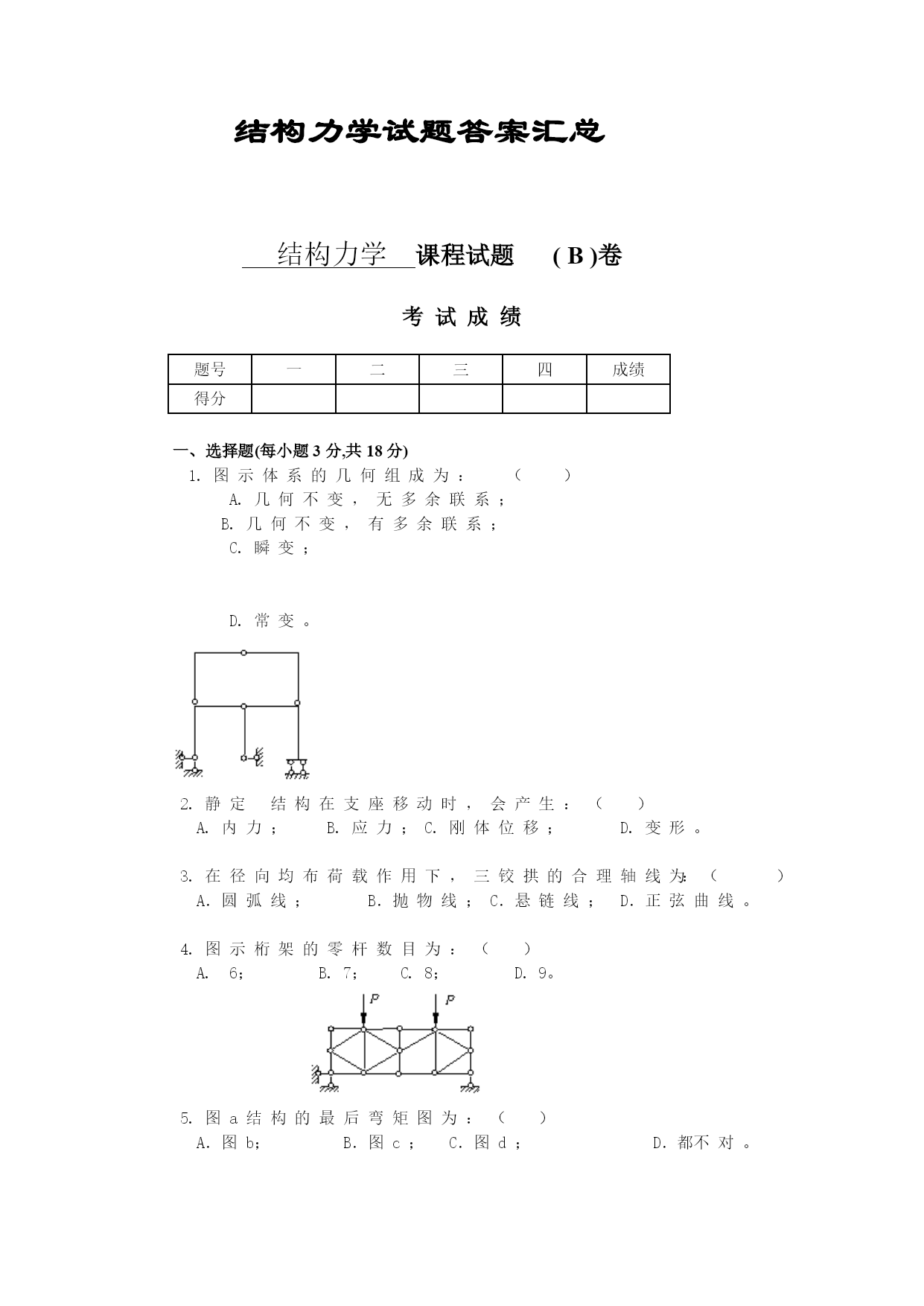

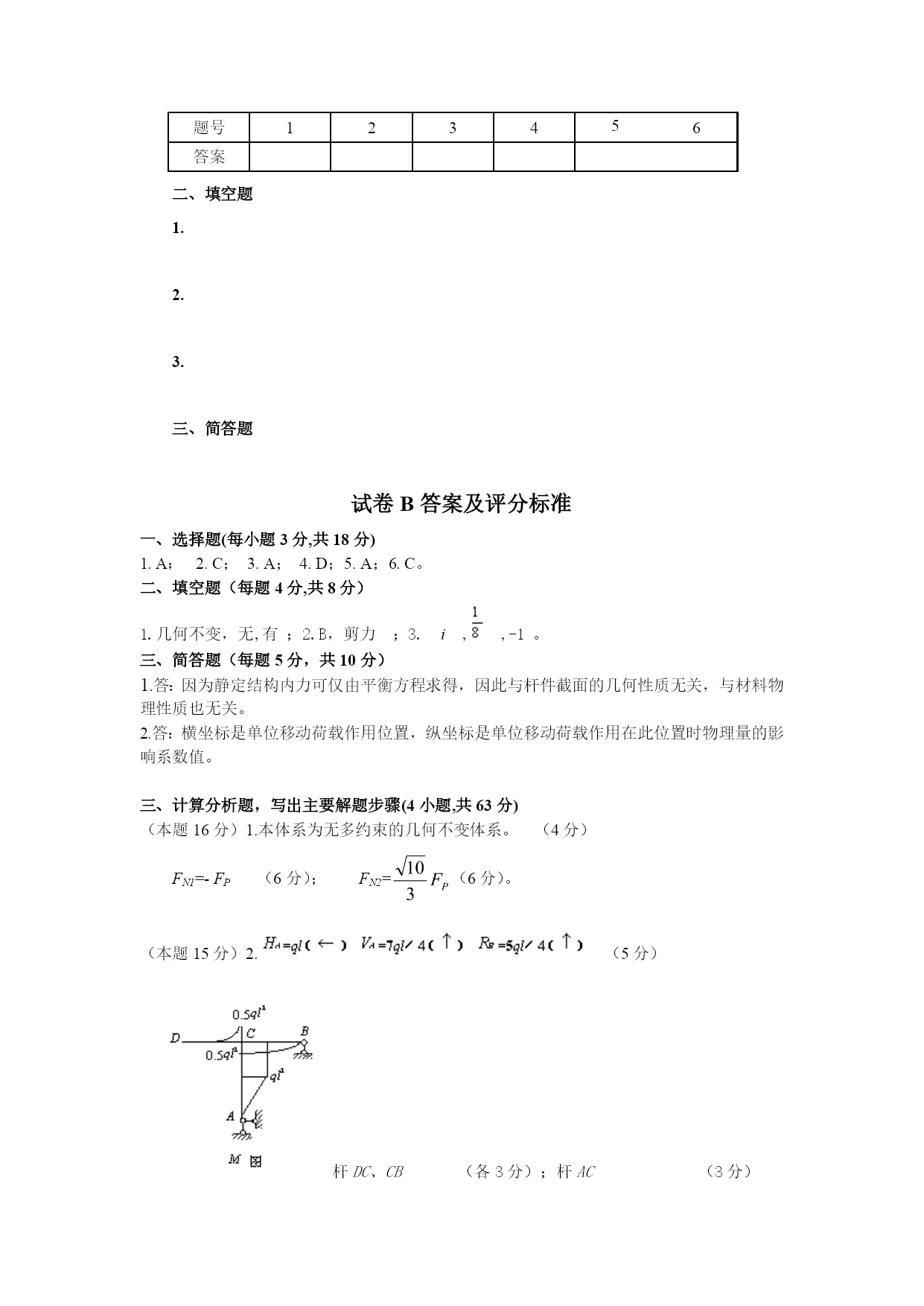

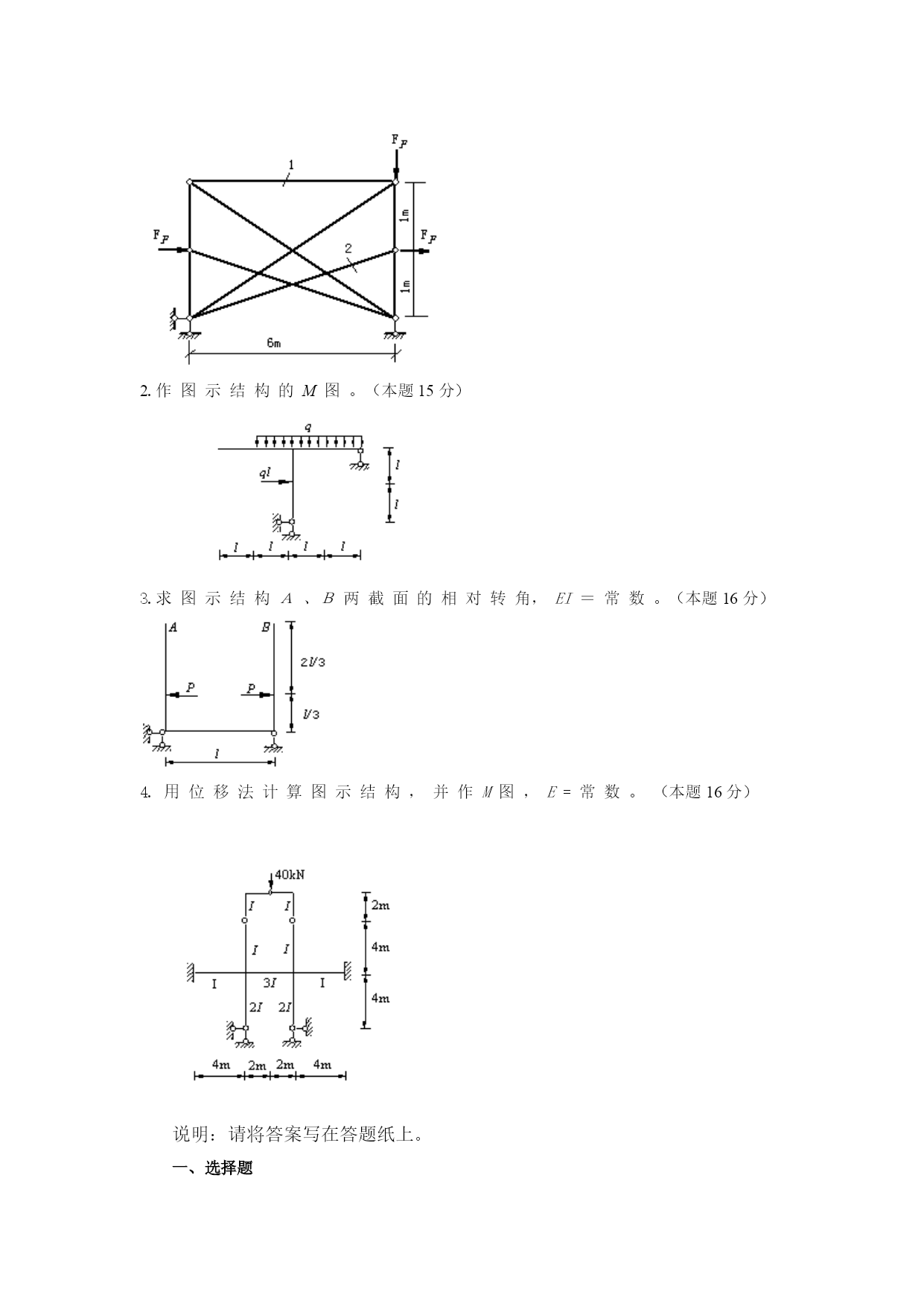

结构力学试题答案汇总结构力学课程试题(B)卷考试成绩题号一二三四成绩得分一、选择题(每小题3分,共18分)1.图示体系的几何组成为：（）A.几何不变，无多余联系；B.几何不变，有多余联系；C.瞬变；D.常变。2.静定结构在支座移动时，会产生：（）A.内力；B.应力；C.刚体位移；D.变形。3.在径向均布荷载作用下，三铰拱的合理轴线为：（）A．圆弧线；B．抛物线；C．悬链线；D．正弦曲线。4.图示桁架的零杆数目为：（）A.6；B.7；C.8；D.9。5.图a结构的最后弯矩图为：（）A．图b；B．图c；C．图d；D．都不对。6.力法方程是沿基本未知量方向的：（）A．力的平衡方程；B．位移为零方程；C．位移协调方程；D．力的平衡及位移为零方程。二、填空题（每题3分,共9分）1.从几何组成上讲，静定和超静定结构都是_________体系，前者_________多余约束而后者_____________多余约束。2.图b是图a结构________截面的_______影响线。3.图示结构AB杆B端的转动刚度为________,分配系数为________,传递系数为_____。三、简答题（每题5分，共10分）1.静定结构内力分析情况与杆件截面的几何性质、材料物理性质是否相关？为什么？2.影响线横坐标和纵坐标的物理意义是什么？四、计算分析题，写出主要解题步骤(4小题,共63分)1.作图示体系的几何组成分析（说明理由），并求指定杆1和2的轴力。（本题16分）2.作图示结构的M图。（本题15分）3.求图示结构Ａ、Ｂ两截面的相对转角，EI＝常数。（本题16分）4.用位移法计算图示结构，并作M图，E=常数。（本题16分）说明：请将答案写在答题纸上。一、选择题题号123456答案二、填空题1.2.3.三、简答题试卷B答案及评分标准一、选择题(每小题3分,共18分)1.A；2.C；3.A；4.D；5.A；6.C。二、填空题（每题4分,共8分）1.几何不变，无,有；2.B，剪力；3.i,,-1。三、简答题（每题5分，共10分）1.答：因为静定结构内力可仅由平衡方程求得，因此与杆件截面的几何性质无关，与材料物理性质也无关。2.答：横坐标是单位移动荷载作用位置，纵坐标是单位移动荷载作用在此位置时物理量的影响系数值。三、计算分析题，写出主要解题步骤(4小题,共63分)（本题16分）1.本体系为无多约束的几何不变体系。（4分）FN1=-FP（6分）；FN2=（6分）。（本题15分）2.（5分）杆DC、CB（各3分）；杆AC（3分）（本题16分）3.（4分）（4分）（8分）（本题16分）4.
