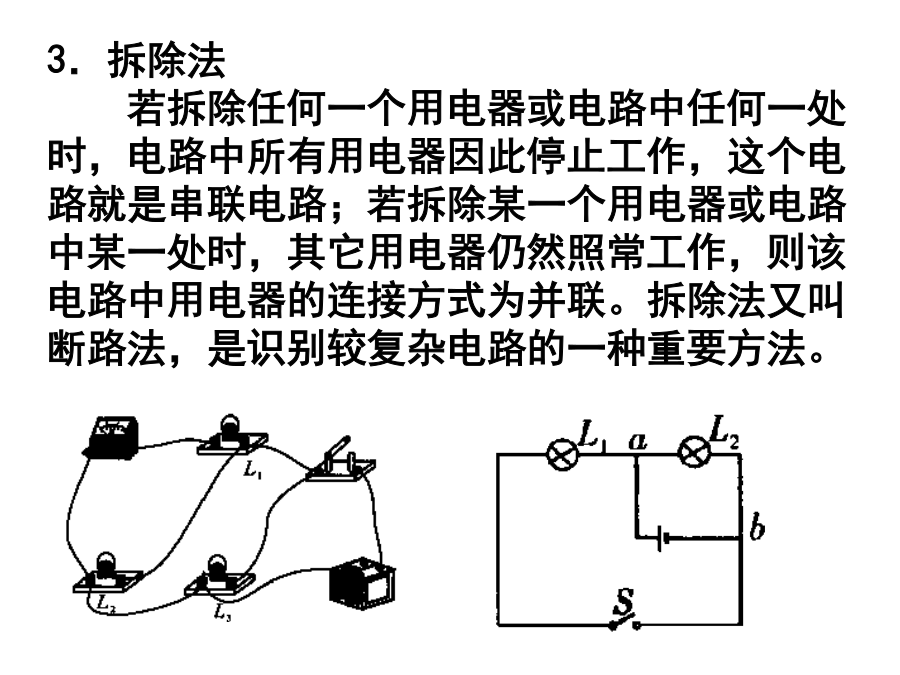

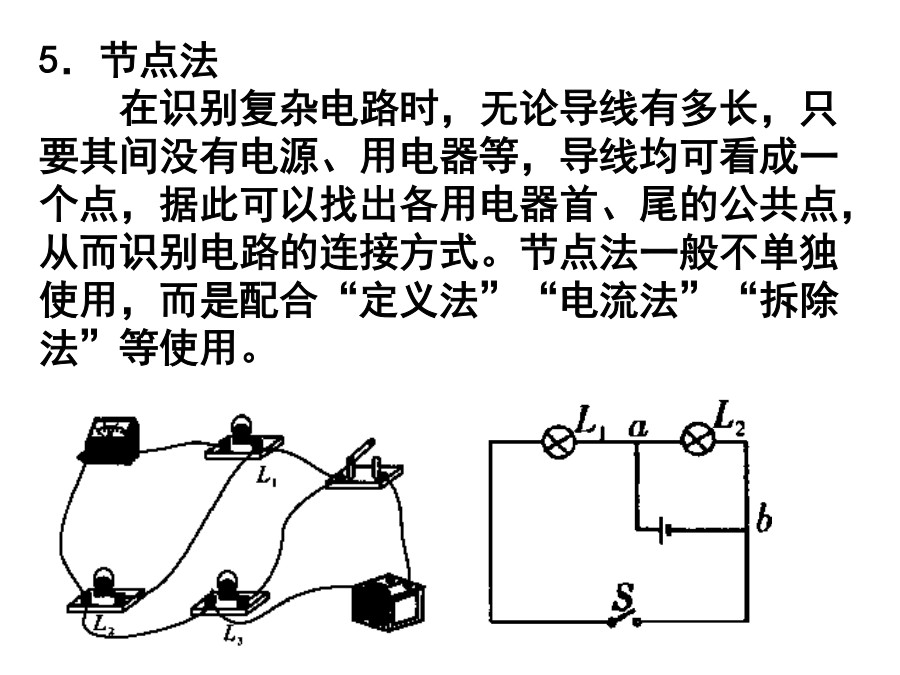

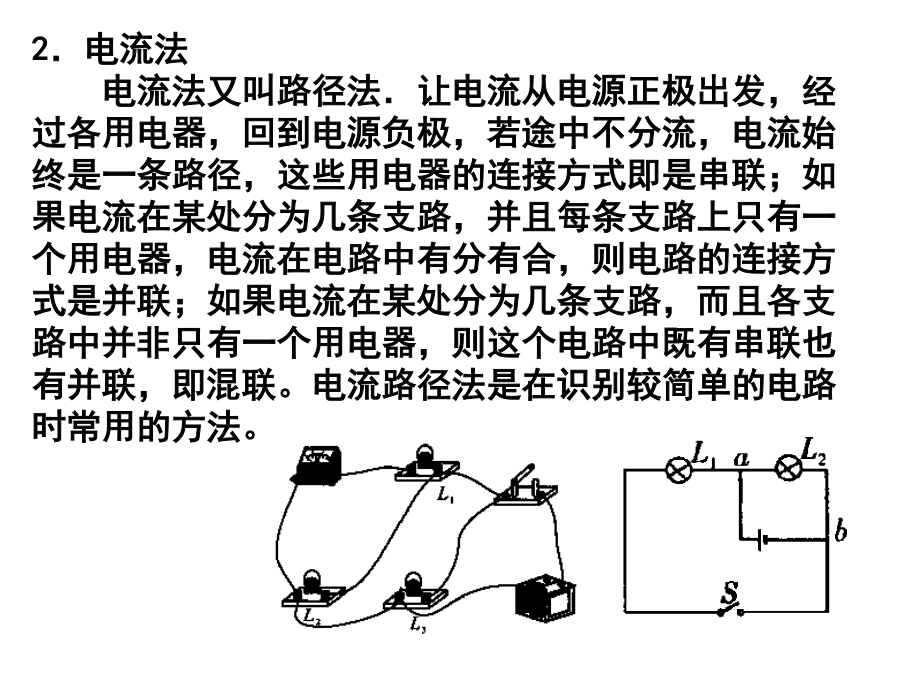

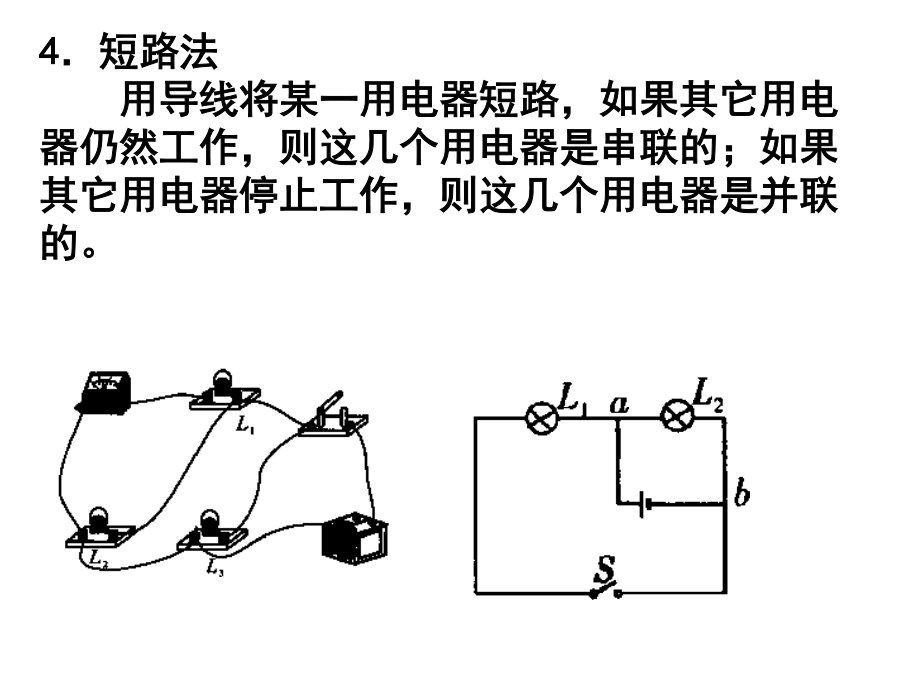

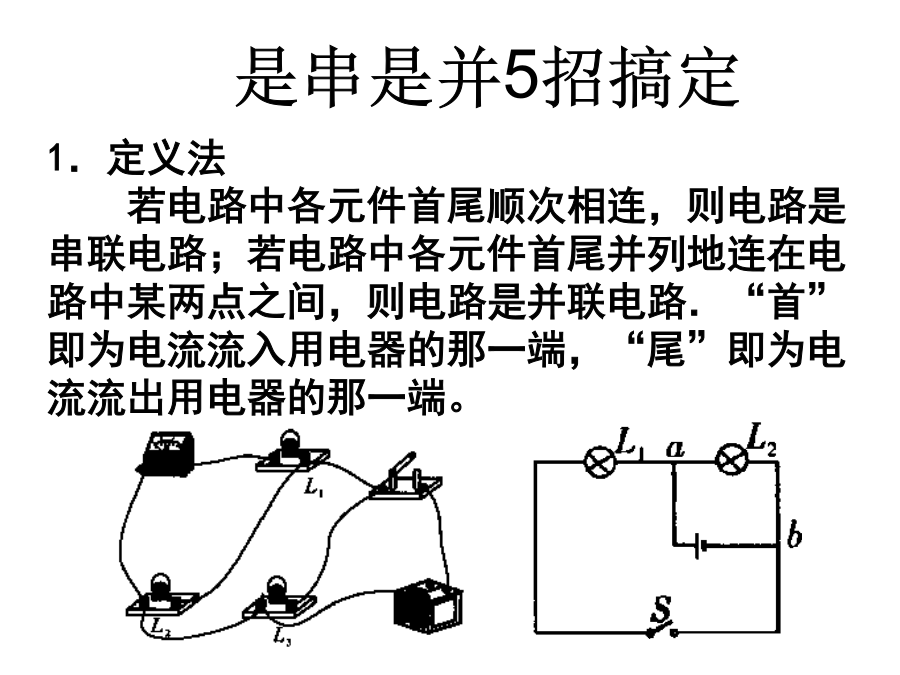

是串是并5招搞定2.电流法电流法又叫路径法.让电流从电源正极出发,经过各用电器,回到电源负极,若途中不分流,电流始终是一条路径,这些用电器的连接方式即是串联;如果电流在某处分为几条支路,并且每条支路上只有一个用电器,电流在电路中有分有合,则电路的连接方式是并联;如果电流在某处分为几条支路,而且各支路中并非只有一个用电器,则这个电路中既有串联也有并联,即混联。电流路径法是在识别较简单的电路时常用的方法。3.拆除法若拆除任何一个用电器或电路中任何一处时,电路中所有用电器因此停止工作,这个电路就是串联电路;若拆除某一个用电器或电路中某一处时,其它用电器仍然照常工作,则该电路中用电器的连接方式为并联。拆除法又叫断路法,是识别较复杂电路的一种重要方法。4.短路法用导线将某一用电器短路,如果其它用电器仍然工作,则这几个用电器是串联的;如果其它用电器停止工作,则这几个用电器是并联的。5.节点法在识别复杂电路时,无论导线有多长,只要其间没有电源、用电器等,导线均可看成一个点,据此可以找出各用电器首、尾的公共点,从而识别电路的连接方式。节点法一般不单独使用,而是配合“定义法”“电流法”“拆除法”等使用。26.在如图所示的电路中,有四个开关S1、S2、S3、S4。如果仅将开关S2、S4闭合,S1、S3断开,则灯L1、L2_____联。如果将开关S1、S2、S3闭合,S4断开,则灯L1、L2联。如果同时闭合S1、S4,则电路为路,可能出现的后果是。6.小灯泡的电阻为23欧,允许通过的最大电流为0.7安,应把多少只这样的灯泡串联起来,才能把它接到电源电压为220伏的电路上。2.如图9所示电路中,电源电压为12V,R2=20Ω。当S1,S2合上时,电流表示数为0.8A,当S1,S2断开时,电流表示数为0.2A。求R1和R2的值。36.在如图所示的电路中,R1=8欧,R2为滑动变阻器,电源电压为6伏不变。求:当变阻器滑片置于N端时,电流表的示数为多大?(2)调节变阻器。当电压表示数为4伏时,变阻器R2连入电路的电阻为多大?31.把一只电阻R1接到某电源上,此时电路中的电流为0.3A,若在电路里并联一只30Ω的电阻,此时干路的电流为1.2A。求电源电压和电阻R1的阻值。32.如图所示电路,R1=10欧,R3=2欧,电源电压为36伏。当S接a时,电路中电流是2安。求:(1)R2的电阻值。(2)当S接b时,R3两端电压。41、(6分)如图所示,电源电压为9伏且保持不变。当开关S闭合后,滑动变阻器滑片P在B点时,电压表示数为6V,电流表示数为0.3A。求:(1)滑动变阻器R1的最大阻值;(2)滑片P在中点C时,电流表示数为多少?四、(6分)在图所示电路中,a、b是两个电表,其中一个是电流表,另一个是电压表,R1、R2是两个并联的定值电阻,其中R1=20Ω。开关S闭合后,电流表的示数为0.4A,电压表的示数为6V。(1)a是表,b是表。(2)求电源电压U和定值电阻R2。
