单片机项目开发实训1011.doc

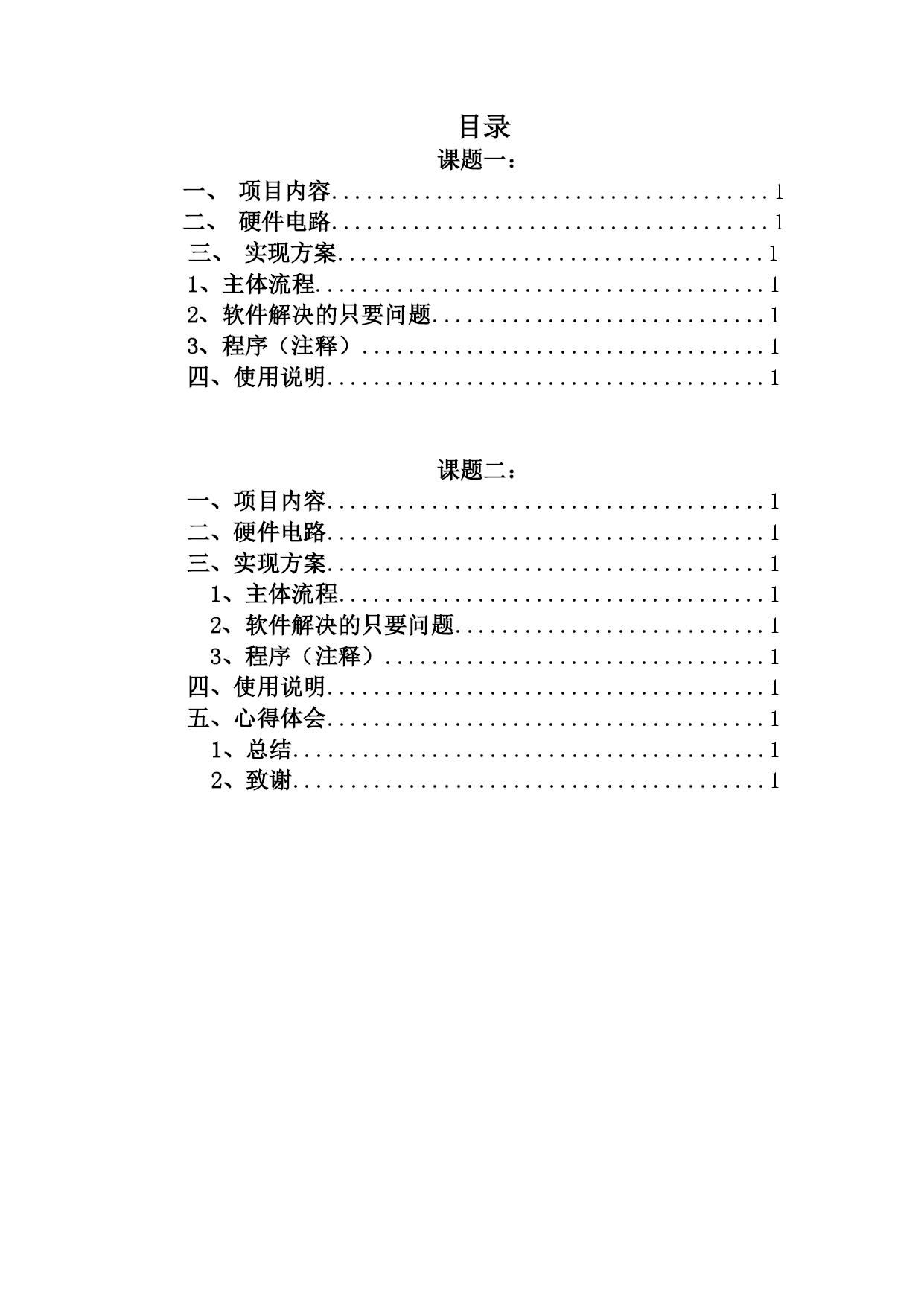

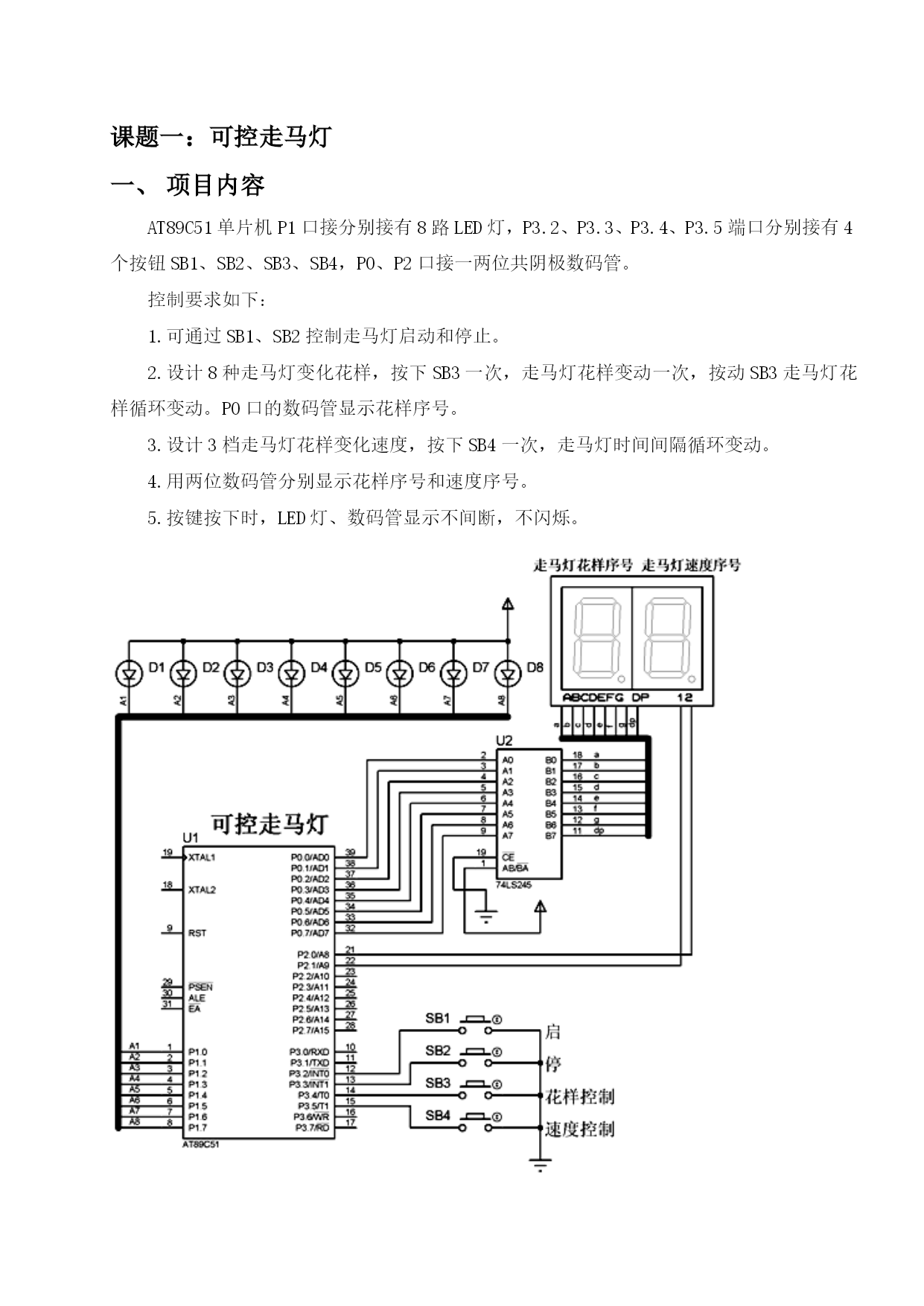

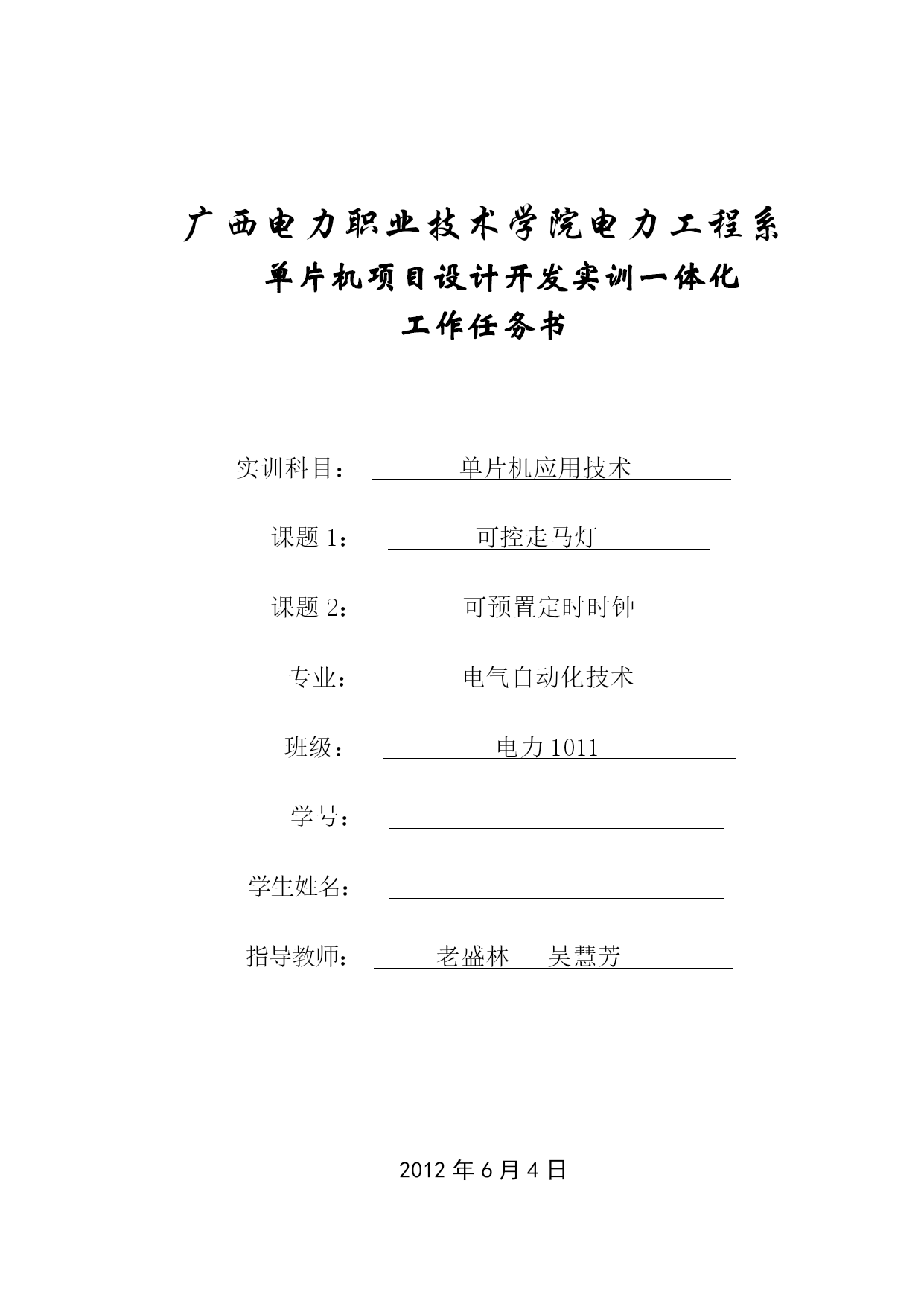

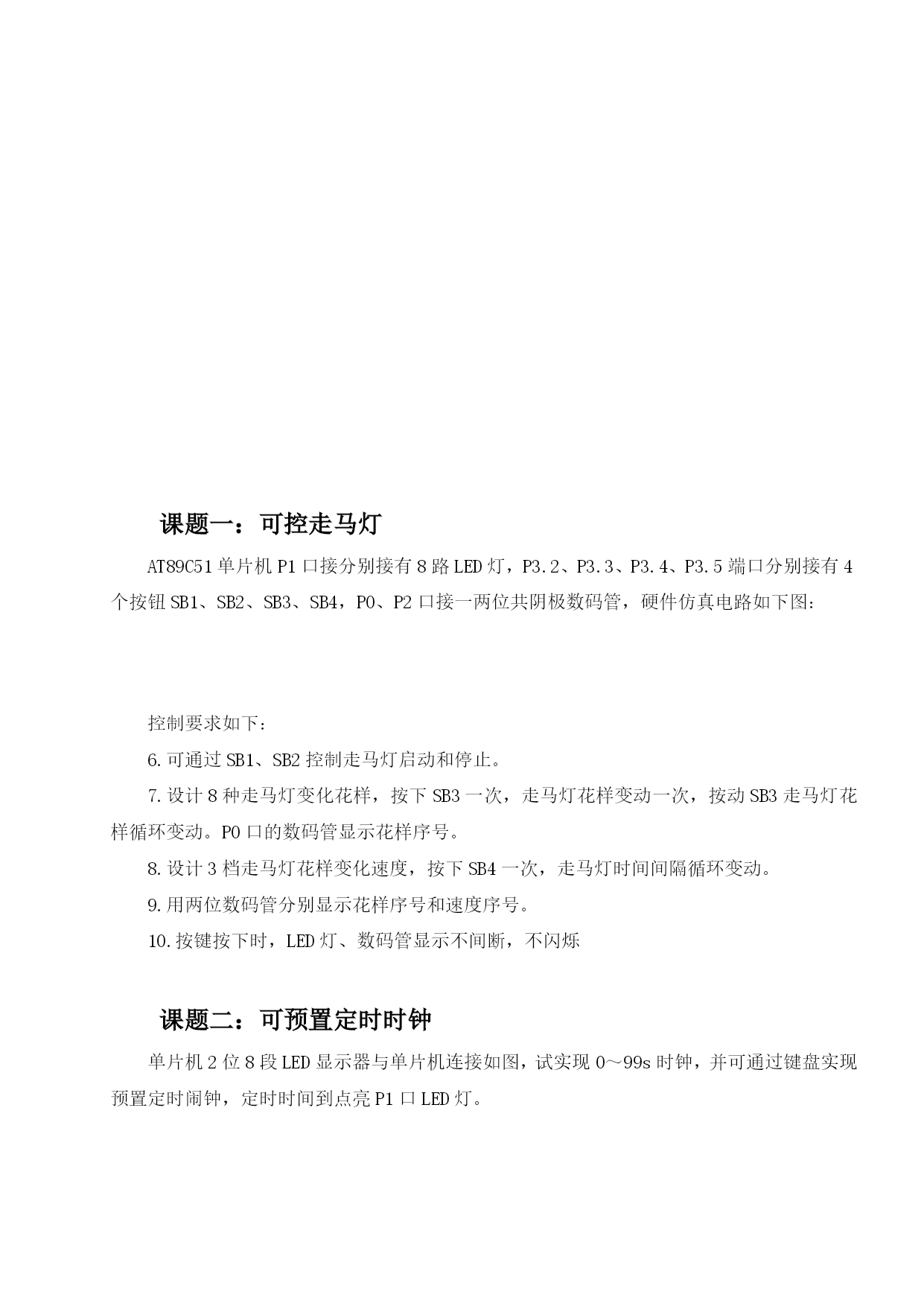

广西电力职业技术学院电力工程系单片机项目设计开发实训一体化工作HYPERLINK"http://www.scu.edu.cn/"任务书实训科目：单片机应用技术课题1：可控走马灯课题2：可预置定时时钟专业：电气自动化技术班级：电力1011学号：学生姓名：指导教师：老盛林吴慧芳2012年6月4日目录课题一：项目内容......................................1硬件电路......................................1实现方案.....................................11、主体流程.......................................12、软件解决的只要问题.............................13、程序（注释）...................................1四、使用说明......................................1课题二：一、项目内容......................................1二、硬件电路......................................1三、实现方案......................................11、主体流程.....................................12、软件解决的只要问题...........................13、程序（注释）.................................1四、使用说明......................................1五、心得体会......................................11、总结.........................................12、致谢.........................................1课题一：可控走马灯项目内容AT89C51单片机P1口接分别接有8路LED灯，P3.2、P3.3、P3.4、P3.5端口分别接有4个按钮SB1、SB2、SB3、SB4，P0、P2口接一两位共阴极数码管。控制要求如下：可通过SB1、SB2控制走马灯启动和停止。设计8种走马灯变化花样，按下SB3一次，走马灯花样变动一次，按动SB3走马灯花样循环变动。P0口的数码管显示花样序号。设计3档走马灯花样变化速度，按下SB4一次，走马灯时间间隔循环变动。用两位数码管分别显示花样序号和速度序号。按键按下时，LED灯、数码管显示不间断，不闪烁。课题一：可控走马灯AT89C51单片机P1口接分别接有8路LED灯，P3.2、P3.3、P3.4、P3.5端口分别接有4个按钮SB1、SB2、SB3、SB4，P0、P2口接一两位共阴极数码管，硬件仿真电路如下图：控制要求如下：可通过SB1、SB2控制走马灯启动和停止。设计8种走马灯变化花样，按下SB3一次，走马灯花样变动一次，按动SB3走马灯花样循环变动。P0口的数码管显示花样序号。设计3档走马灯花样变化速度，按下SB4一次，走马灯时间间隔循环变动。用两位数码管分别显示花样序号和速度序号。按键按下时，LED灯、数码管显示不间断，不闪烁课题二：可预置定时时钟单片机2位8段LED显示器与单片机连接如图，试实现0～99s时钟，并可通过键盘实现预置定时闹钟，定时时间到点亮P1口LED灯。控制功能如下：1.单片机上电或复位后，两位数码管显示“00”。2.按钮SB1控制定时器启动,按钮SB2控制时钟运行时暂停，定时时间到时钟清零。3.可用键盘按钮SB3、SB4手动预置0～99s定时值。其中SB3为预置十位加1，每按一次，数码管的十位加1，从0～9循环变化；SB4为预置个位加1，每按一次，数码管的个位加1，从0～9循环变化。4.当预置好定时时间后，按下SB1定时时钟开始运行，按下SB2时钟停止运行。5.在时钟运行过程中，如要更改定时时间，按下SB2时钟暂停，显示预置定时时间,按动SB3、SB4重新设置定时值，按下SB1定时时钟继续运行。6.定时时间到，P1口8路LED灯按0.5时间间隔闪烁，提示定时时间到,二位数码管显示定时到了的时间。7.按键按下时，数码管显示不间断，不闪烁
