桥梁大师学习应该注意的问题.doc

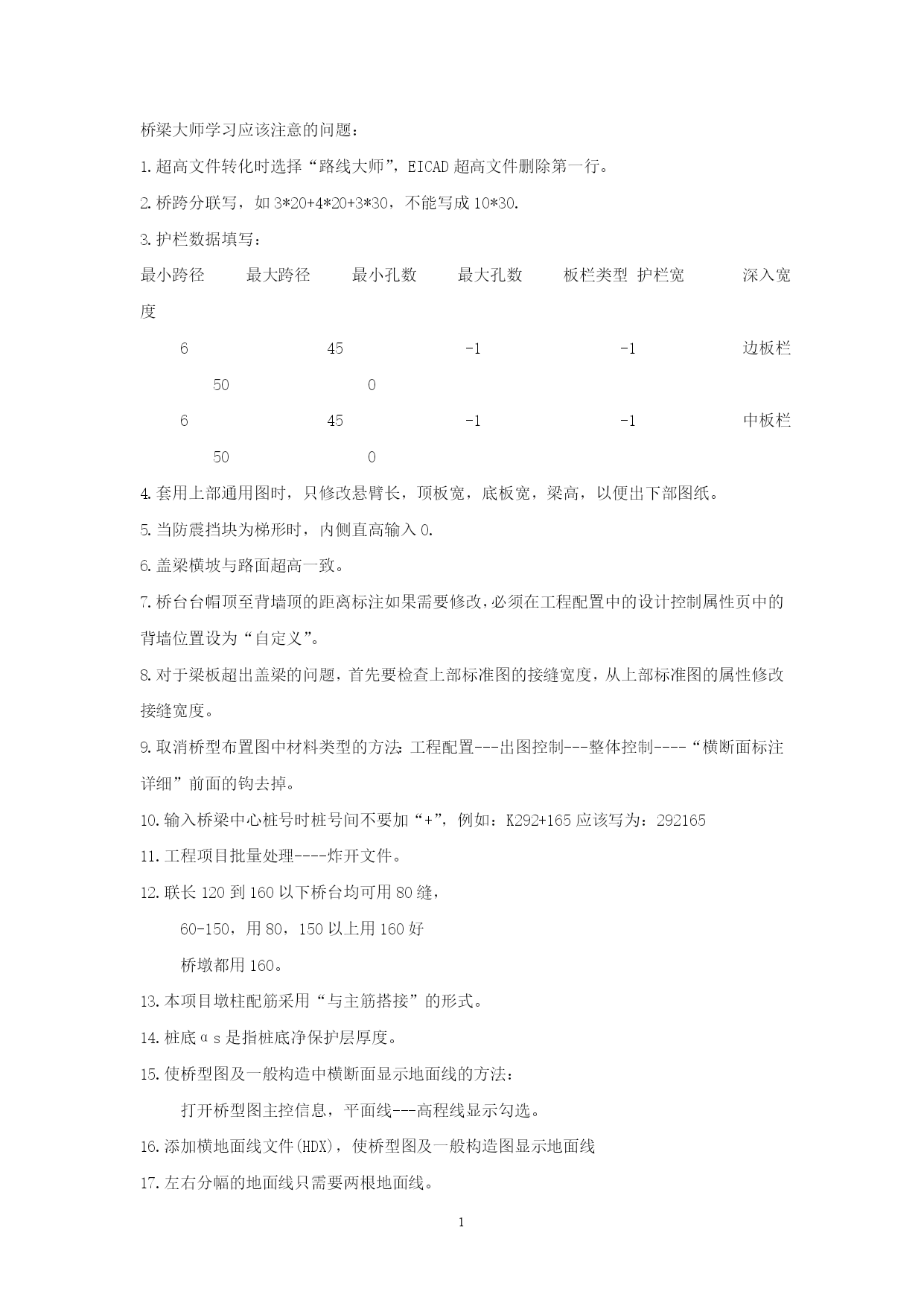

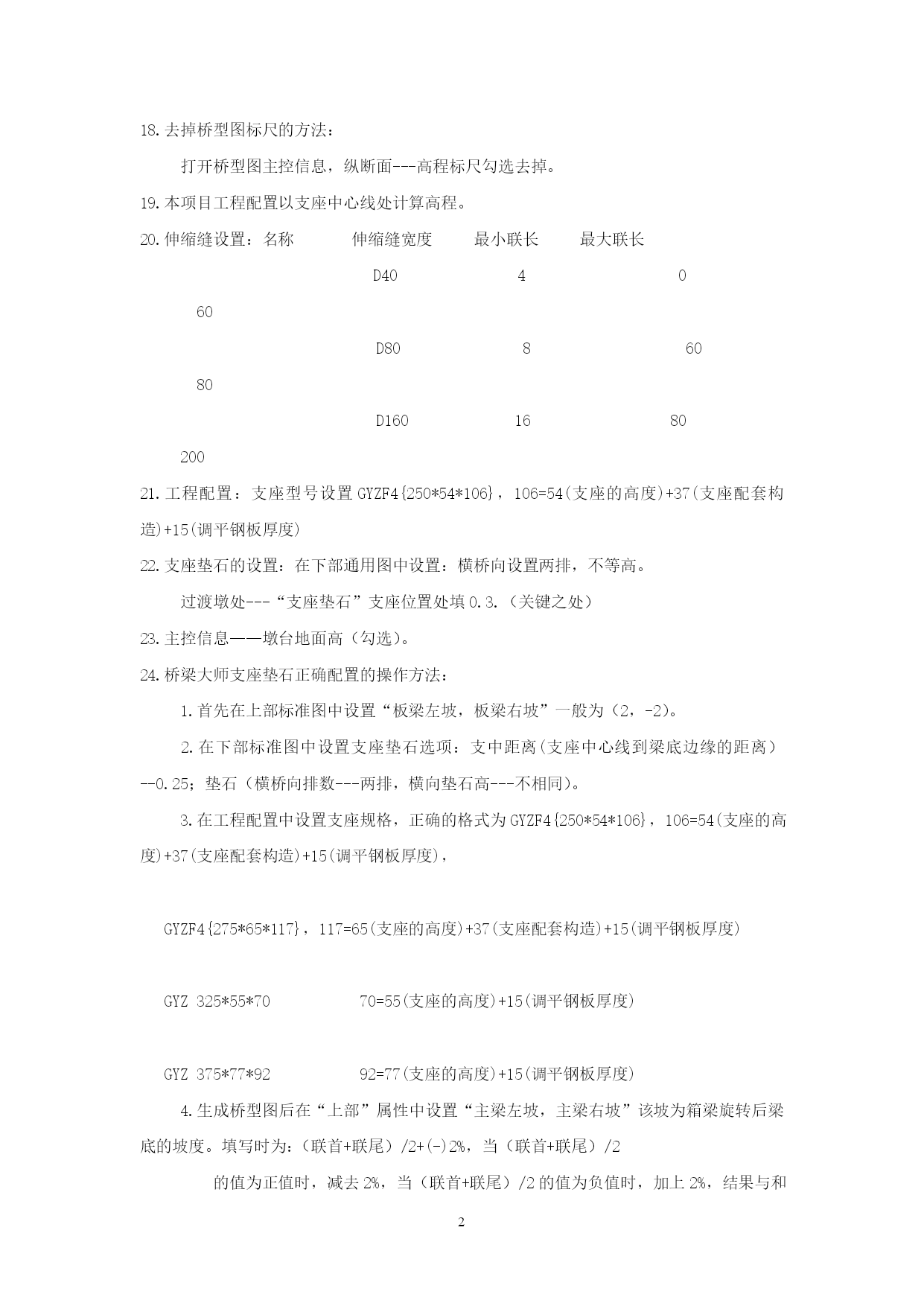

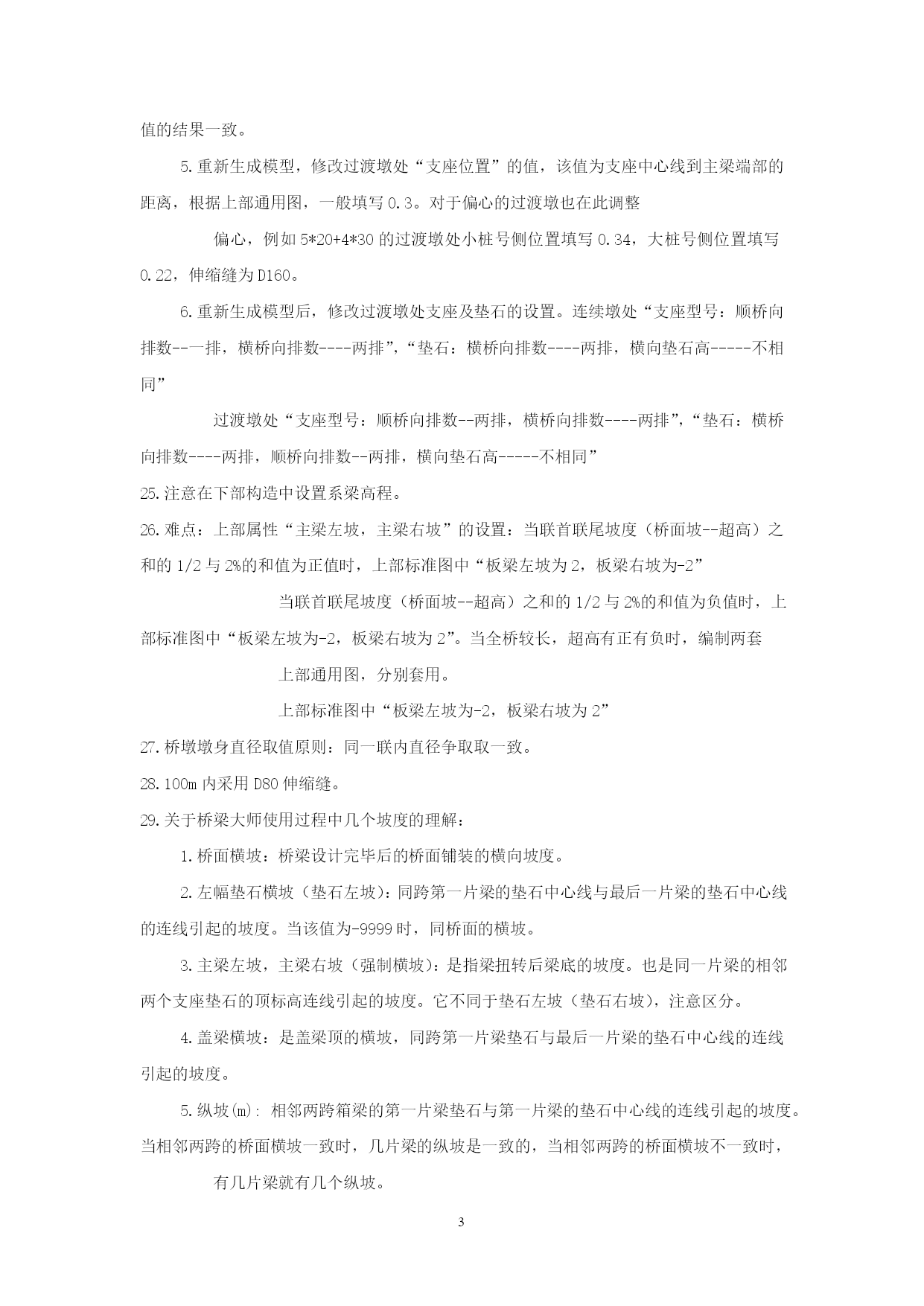

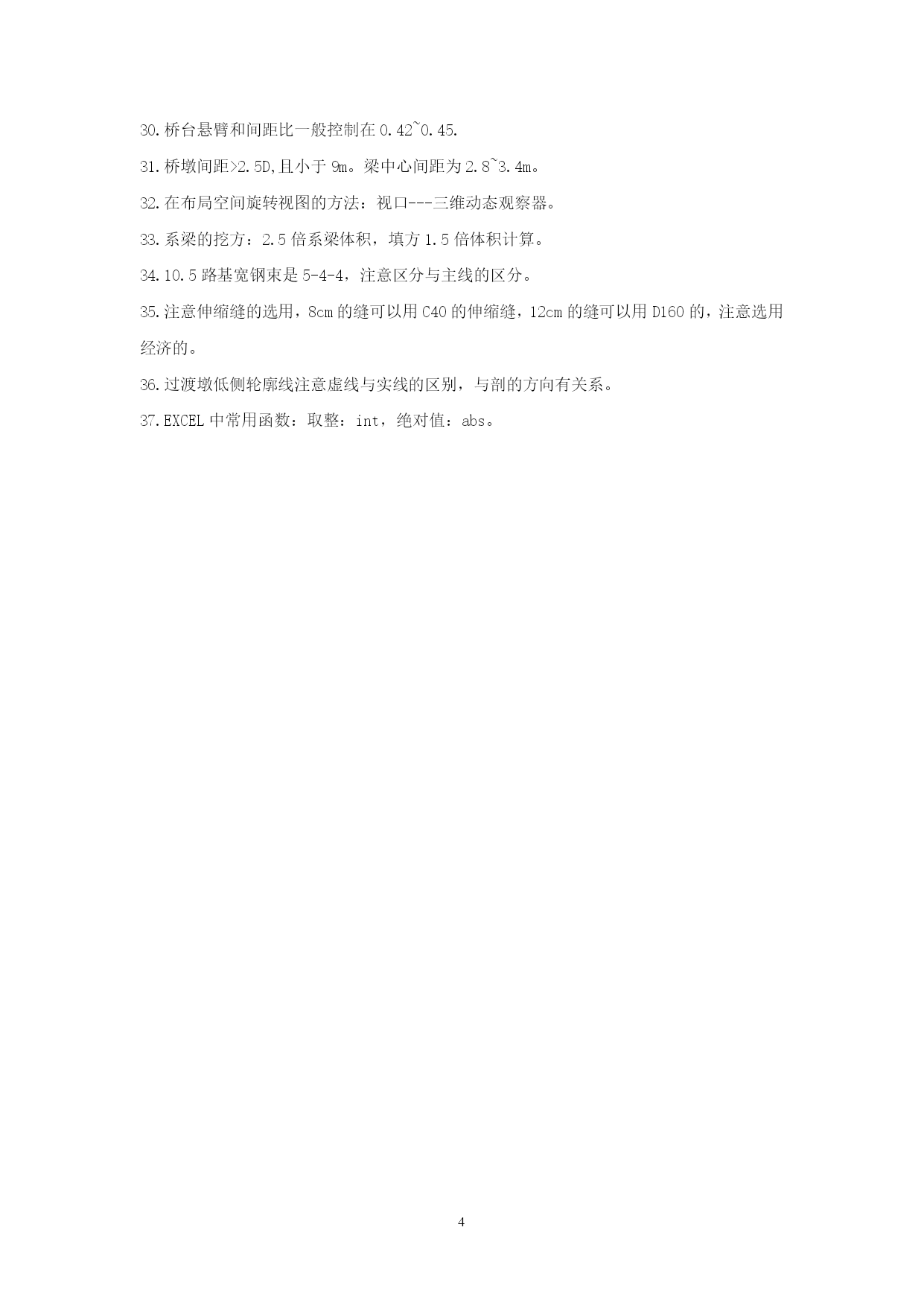

桥梁大师学习应该注意的问题：1.超高文件转化时选择“路线大师”，EICAD超高文件删除第一行。2.桥跨分联写，如3*20+4*20+3*30，不能写成10*30.3.护栏数据填写：最小跨径最大跨径最小孔数最大孔数板栏类型护栏宽深入宽度645-1-1边板栏500645-1-1中板栏5004.套用上部通用图时，只修改悬臂长，顶板宽，底板宽，梁高，以便出下部图纸。5.当防震挡块为梯形时，内侧直高输入0.6.盖梁横坡与路面超高一致。7.桥台台帽顶至背墙顶的距离标注如果需要修改，必须在工程配置中的设计控制属性页中的背墙位置设为“自定义”。8.对于梁板超出盖梁的问题，首先要检查上部标准图的接缝宽度，从上部标准图的属性修改接缝宽度。9.取消桥型布置图中材料类型的方法：工程配置---出图控制---整体控制----“横断面标注详细”前面的钩去掉。10.输入桥梁中心桩号时桩号间不要加“+”，例如：K292+165应该写为：29216511.工程项目批量处理----炸开文件。12.联长120到160以下桥台均可用80缝，60-150，用80，150以上用160好桥墩都用160。13.本项目墩柱配筋采用“与主筋搭接”的形式。14.桩底αs是指桩底净保护层厚度。15.使桥型图及一般构造中横断面显示地面线的方法：打开桥型图主控信息，平面线---高程线显示勾选。16.添加横地面线文件(HDX)，使桥型图及一般构造图显示地面线17.左右分幅的地面线只需要两根地面线。18.去掉桥型图标尺的方法：打开桥型图主控信息，纵断面---高程标尺勾选去掉。19.本项目工程配置以支座中心线处计算高程。20.伸缩缝设置：名称伸缩缝宽度最小联长最大联长D404060D8086080D160168020021.工程配置：支座型号设置GYZF4{250*54*106}，106=54(支座的高度)+37(支座配套构造)+15(调平钢板厚度)22.支座垫石的设置：在下部通用图中设置：横桥向设置两排，不等高。过渡墩处---“支座垫石”支座位置处填0.3.（关键之处）23.主控信息——墩台地面高（勾选）。24.桥梁大师支座垫石正确配置的操作方法：1.首先在上部标准图中设置“板梁左坡，板梁右坡”一般为（2，-2）。2.在下部标准图中设置支座垫石选项：支中距离(支座中心线到梁底边缘的距离）--0.25；垫石（横桥向排数---两排，横向垫石高---不相同）。3.在工程配置中设置支座规格，正确的格式为GYZF4{250*54*106}，106=54(支座的高度)+37(支座配套构造)+15(调平钢板厚度)，GYZF4{275*65*117}，117=65(支座的高度)+37(支座配套构造)+15(调平钢板厚度)GYZ325*55*7070=55(支座的高度)+15(调平钢板厚度)GYZ375*77*9292=77(支座的高度)+15(调平钢板厚度)4.生成桥型图后在“上部”属性中设置“主梁左坡，主梁右坡”该坡为箱梁旋转后梁底的坡度。填写时为：（联首+联尾）/2+(-)2%，当（联首+联尾）/2的值为正值时，减去2%，当（联首+联尾）/2的值为负值时，加上2%，结果与和值的结果一致。5.重新生成模型，修改过渡墩处“支座位置”的值，该值为支座中心线到主梁端部的距离，根据上部通用图，一般填写0.3。对于偏心的过渡墩也在此调整偏心，例如5*20+4*30的过渡墩处小桩号侧位置填写0.34，大桩号侧位置填写0.22，伸缩缝为D160。6.重新生成模型后，修改过渡墩处支座及垫石的设置。连续墩处“支座型号：顺桥向排数--一排，横桥向排数----两排”，“垫石：横桥向排数----两排，横向垫石高-----不相同”过渡墩处“支座型号：顺桥向排数--两排，横桥向排数----两排”，“垫石：横桥向排数----两排，顺桥向排数--两排，横向垫石高-----不相同”25.注意在下部构造中设置系梁高程。26.难点：上部属性“主梁左坡，主梁右坡”的设置：当联首联尾坡度（桥面坡--超高）之和的1/2与2%的和值为正值时，上部标准图中“板梁左坡为2，板梁右坡为-2”当联首联尾坡度（桥面坡--超高）之和的1/2与2%的和值为负值时，上部标准图中“板梁左坡为-2，板梁右坡为2”。当全桥较长，超高有正有负时，编制两套上部通用图，分别套用。上部标准图中“板梁左坡为-2，板梁右坡为2”27.桥墩墩身直径取值原则：同一联内直径争取取一致。28.100m内采用D80伸缩缝。29.关于桥梁大师使用过程中几个坡度的理解：1.桥面横坡：桥梁设计完毕后的桥面铺装的横向坡度。2.左幅垫石横坡（垫石左坡）：同跨第一片梁的垫石中心线与最后一片梁的垫石中心线的连线引起的坡度。当该值为-9999时，同桥面的横坡。3.主梁左坡，主梁右
