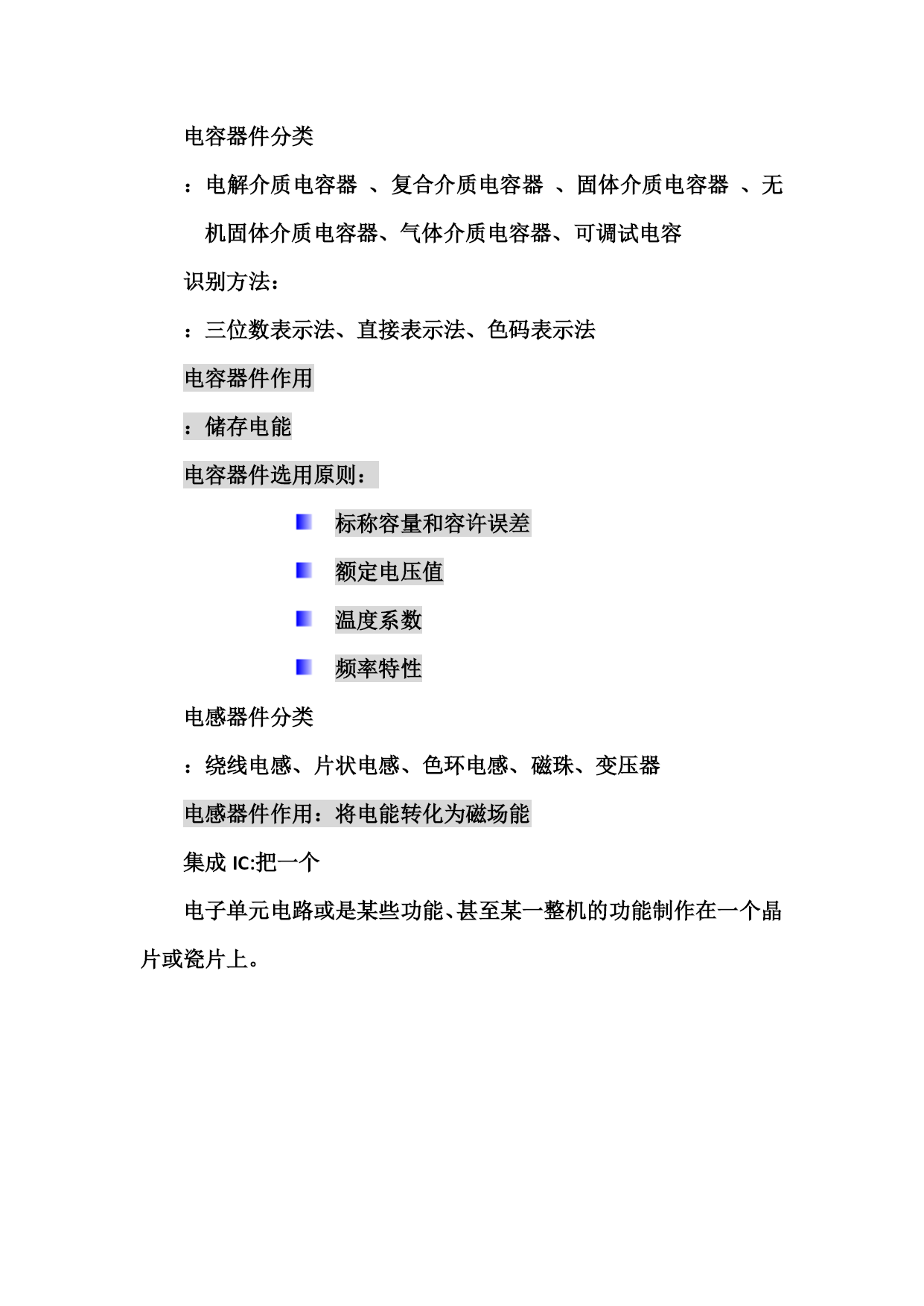

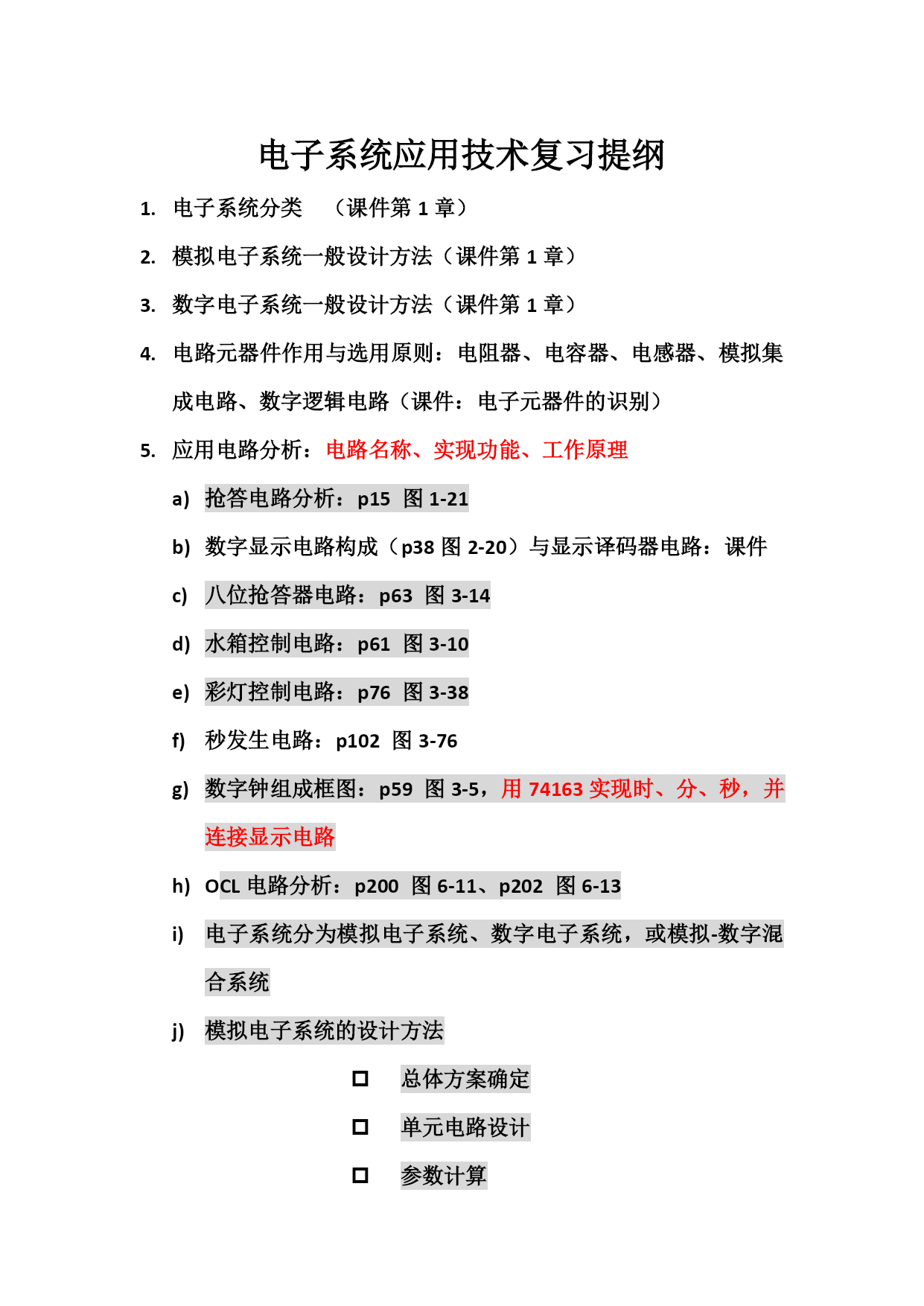

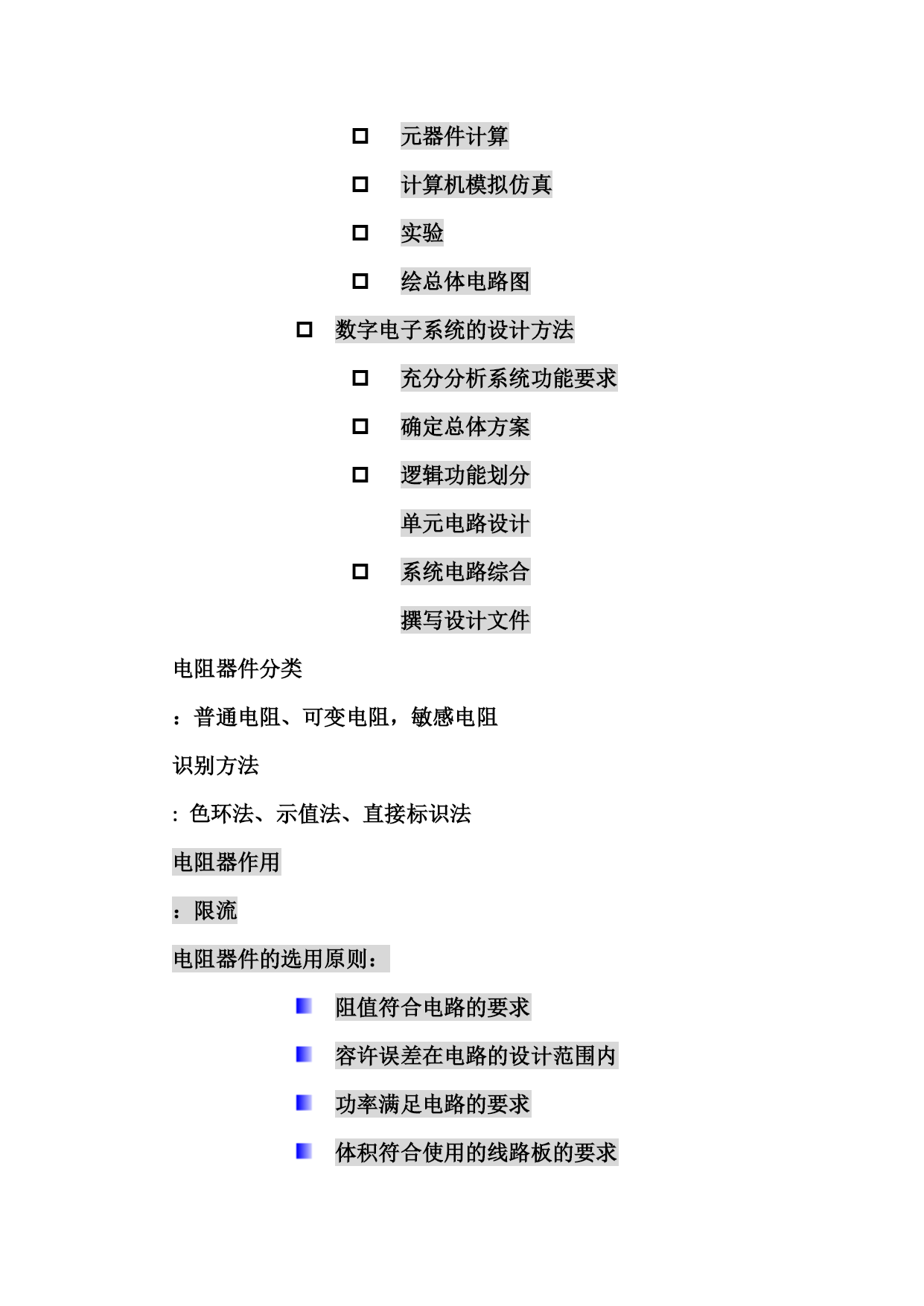

电子系统应用技术复习提纲电子系统分类（课件第1章）模拟电子系统一般设计方法（课件第1章）数字电子系统一般设计方法（课件第1章）电路元器件作用与选用原则：电阻器、电容器、电感器、模拟集成电路、数字逻辑电路（课件：电子元器件的识别）应用电路分析：电路名称、实现功能、工作原理抢答电路分析：p15图1-21数字显示电路构成（p38图2-20）与显示译码器电路：课件八位抢答器电路：p63图3-14水箱控制电路：p61图3-10彩灯控制电路：p76图3-38秒发生电路：p102图3-76数字钟组成框图：p59图3-5，用74163实现时、分、秒，并连接显示电路OCL电路分析：p200图6-11、p202图6-13电子系统分为模拟电子系统、数字电子系统，或模拟-数字混合系统模拟电子系统的设计方法总体方案确定单元电路设计参数计算元器件计算计算机模拟仿真实验绘总体电路图数字电子系统的设计方法充分分析系统功能要求确定总体方案逻辑功能划分单元电路设计系统电路综合撰写设计文件电阻器件分类：普通电阻、可变电阻，敏感电阻识别方法:色环法、示值法、直接标识法电阻器作用：限流电阻器件的选用原则：阻值符合电路的要求容许误差在电路的设计范围内功率满足电路的要求体积符合使用的线路板的要求电容器件分类：电解介质电容器、复合介质电容器、固体介质电容器、无机固体介质电容器、气体介质电容器、可调试电容识别方法：：三位数表示法、直接表示法、色码表示法电容器件作用：储存电能电容器件选用原则：标称容量和容许误差额定电压值温度系数频率特性电感器件分类：绕线电感、片状电感、色环电感、磁珠、变压器电感器件作用：将电能转化为磁场能集成IC:把一个电子单元电路或是某些功能、甚至某一整机的功能制作在一个晶片或瓷片上。
