水工建筑物地下开挖工程施工规范.doc

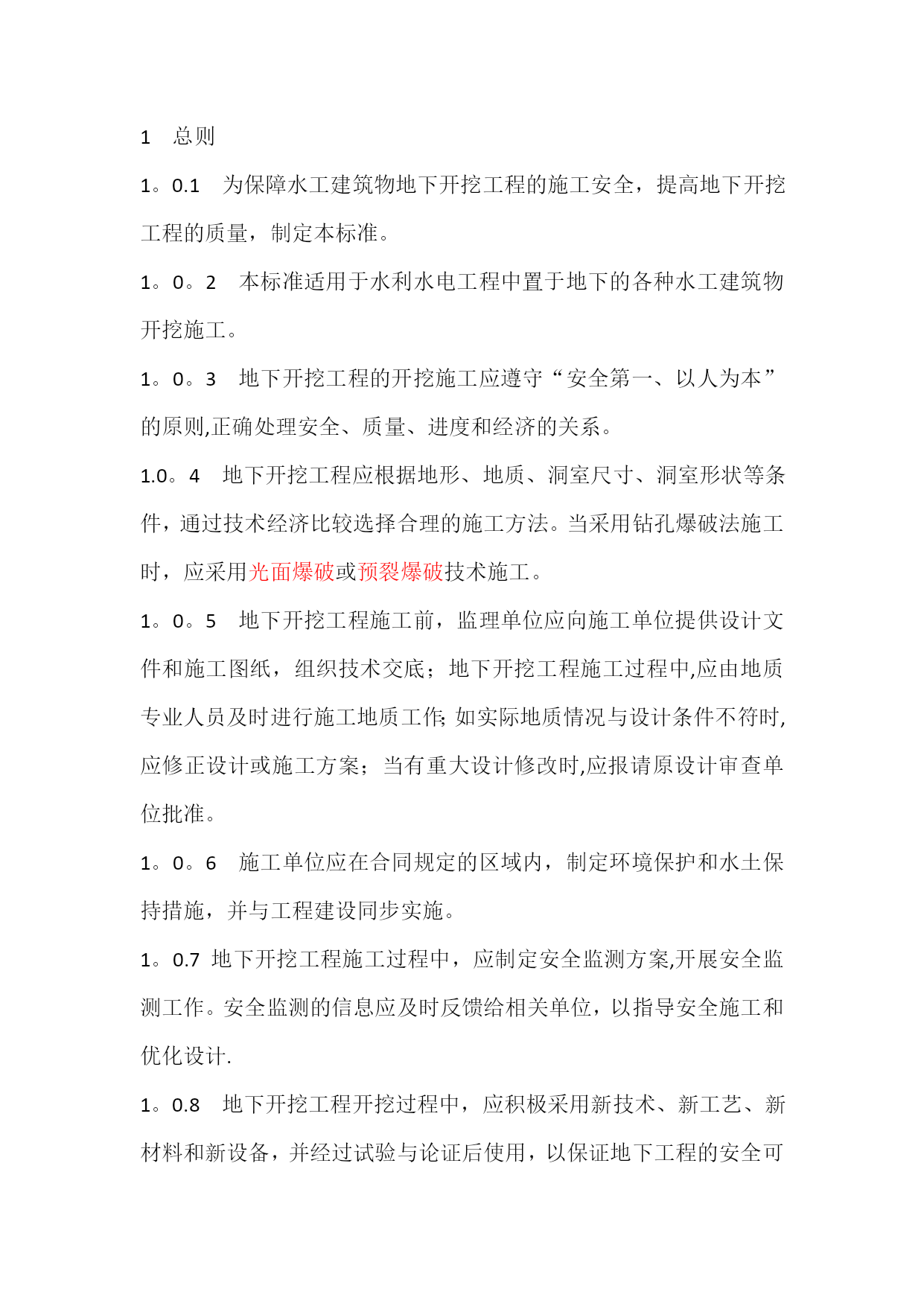

1总则
1。0.1为保障水工建筑物地下开挖工程的施工安全，提高地下开挖工程的质量，制定本标准。
1。0。2本标准适用于水利水电工程中置于地下的各种水工建筑物开挖施工。
1。0。3地下开挖工程的开挖施工应遵守“安全第一、以人为本”的原则,正确处理安全、质量、进度和经济的关系。
1.0。4地下开挖工程应根据地形、地质、洞室尺寸、洞室形状等条件，通过技术经济比较选择合理的施工方法。当采用钻孔爆破法施工时，应采用光面爆破或预裂爆破技术施工。
1。0。5地下开挖工程施工前，监理单位应向施工单位提供设计文件和施工图纸，组织技术交底；地下开挖工程施工过程中,应由地质专业人员及时进行施工地质工作；如实际地质情况与设计条件不符时,应修正设计或施工方案；当有重大设计修改时,应报请原设计审查单位批准。
1。0。6施工单位应在合同规定的区域内，制定环境保护和水土保持措施，并与工程建设同步实施。
1。0.7地下开挖工程施工过程中，应制定安全监测方案,开展安全监测工作。安全监测的信息应及时反馈给相关单位，以指导安全施工和优化设计.
1。0.8地下开挖工程开挖过程中，应积极采用新技术、新工艺、新材料和新设备，并经过试验与论证后使用，以保证地下工程的安全可靠、技术先进、经济合理。

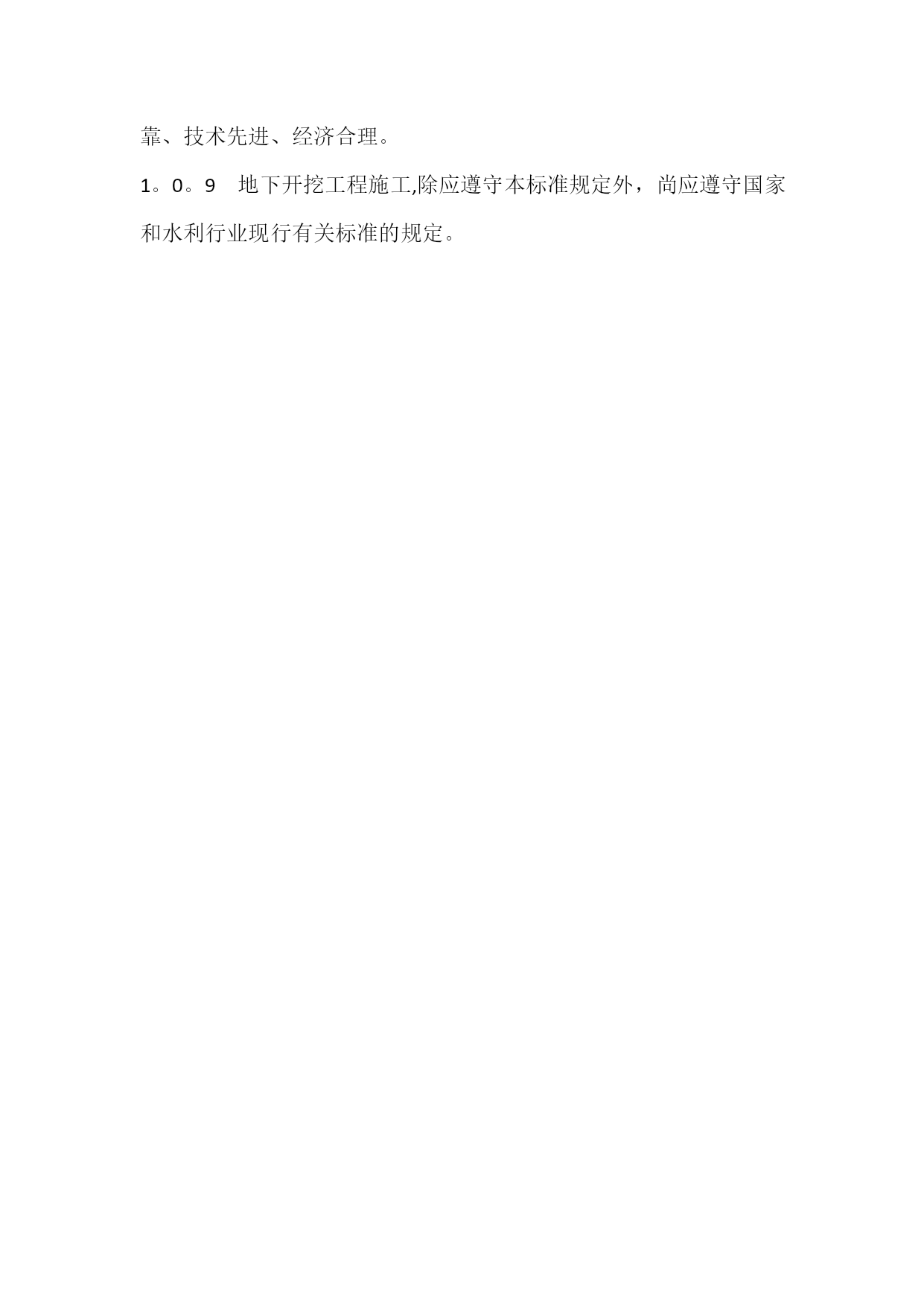

1。0。9地下开挖工程施工,除应遵守本标准规定外，尚应遵守国家和水利行业现行有关标准的规定。3地质

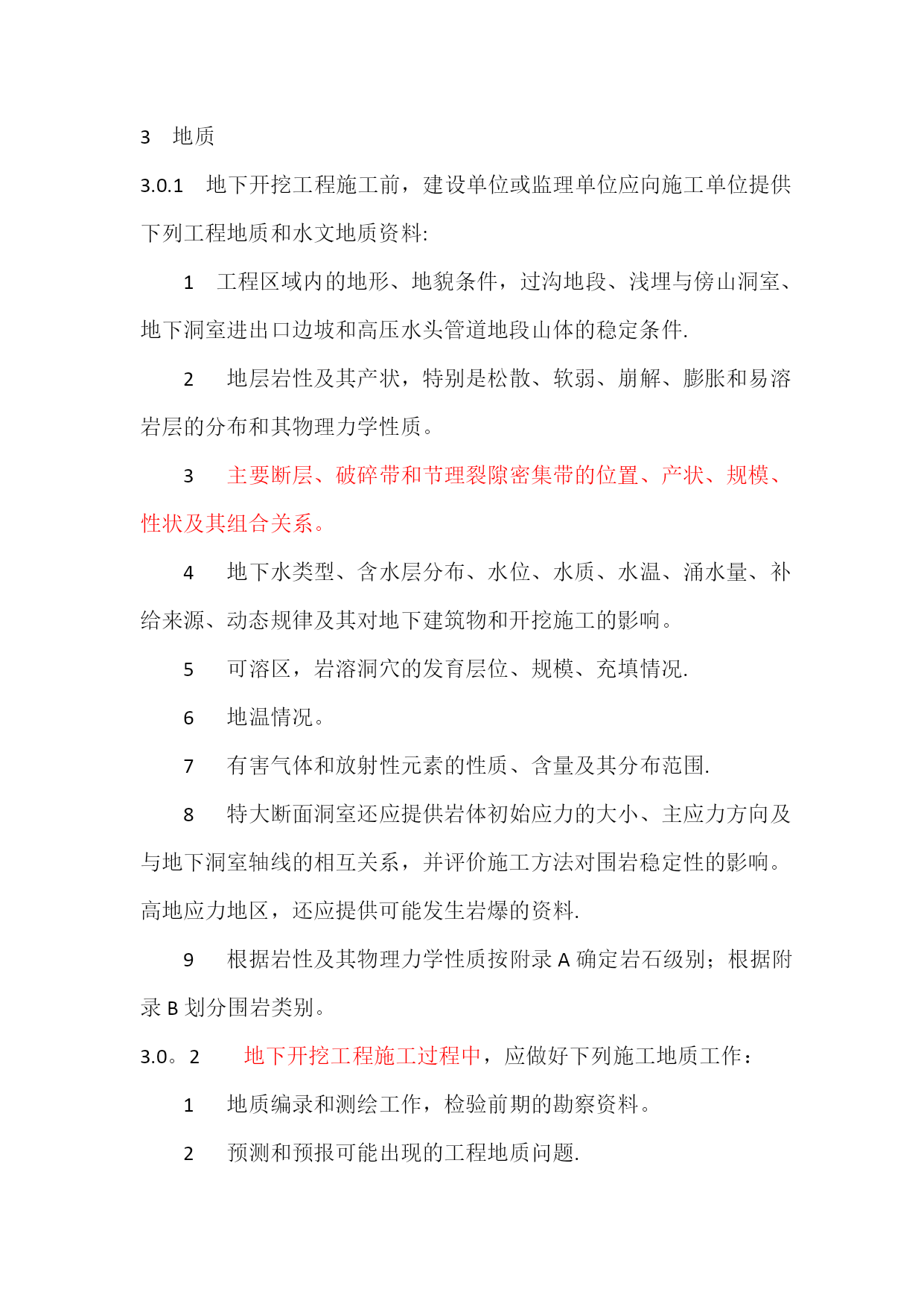

3.0.1地下开挖工程施工前，建设单位或监理单位应向施工单位提供下列工程地质和水文地质资料:
1工程区域内的地形、地貌条件，过沟地段、浅埋与傍山洞室、地下洞室进出口边坡和高压水头管道地段山体的稳定条件.
2地层岩性及其产状，特别是松散、软弱、崩解、膨胀和易溶岩层的分布和其物理力学性质。
3主要断层、破碎带和节理裂隙密集带的位置、产状、规模、性状及其组合关系。
4地下水类型、含水层分布、水位、水质、水温、涌水量、补给来源、动态规律及其对地下建筑物和开挖施工的影响。
5可溶区，岩溶洞穴的发育层位、规模、充填情况.
6地温情况。
7有害气体和放射性元素的性质、含量及其分布范围.
8特大断面洞室还应提供岩体初始应力的大小、主应力方向及与地下洞室轴线的相互关系，并评价施工方法对围岩稳定性的影响。高地应力地区，还应提供可能发生岩爆的资料.
9根据岩性及其物理力学性质按附录A确定岩石级别；根据附录B划分围岩类别。
3.0。2地下开挖工程施工过程中，应做好下列施工地质工作：
1地质编录和测绘工作，检验前期的勘察资料。
2预测和预报可能出现的工程地质问题.
3对不良工程地质问题开展专项研究，并提出处理措施。
4开展安全监测工作,及时分析监测资料，进行围岩稳定性预报。
3。0。3施工单位应根据地质条件和设计要求制定开挖和支护方案，经监理单位审批后实施.
3.0。4地下开挖工程施工期间，若围岩条件和原勘察结果有较大变化,建设单位应委托勘察单位进行补充勘察，必要时还应进行专门的试验研究工作，复核原定的地质参数。施工单位应根据新的复核结果，调整施工方案，并报监理单位核准。
3。0。5施工单位应根据实际施工情况，进行地质预报，并根据预报制定安全施工预案。必要时，监理单位可组织相关单位对安全施工预案进行审查。
3.0。6当地下开挖工程施工过程中,出现异常地质变化是，施工单位应做好记录，施工地质人员应进行详尽的地质测绘与编录，监理单位应及时组织设计、施工等单位共同商定处理措施。4测量

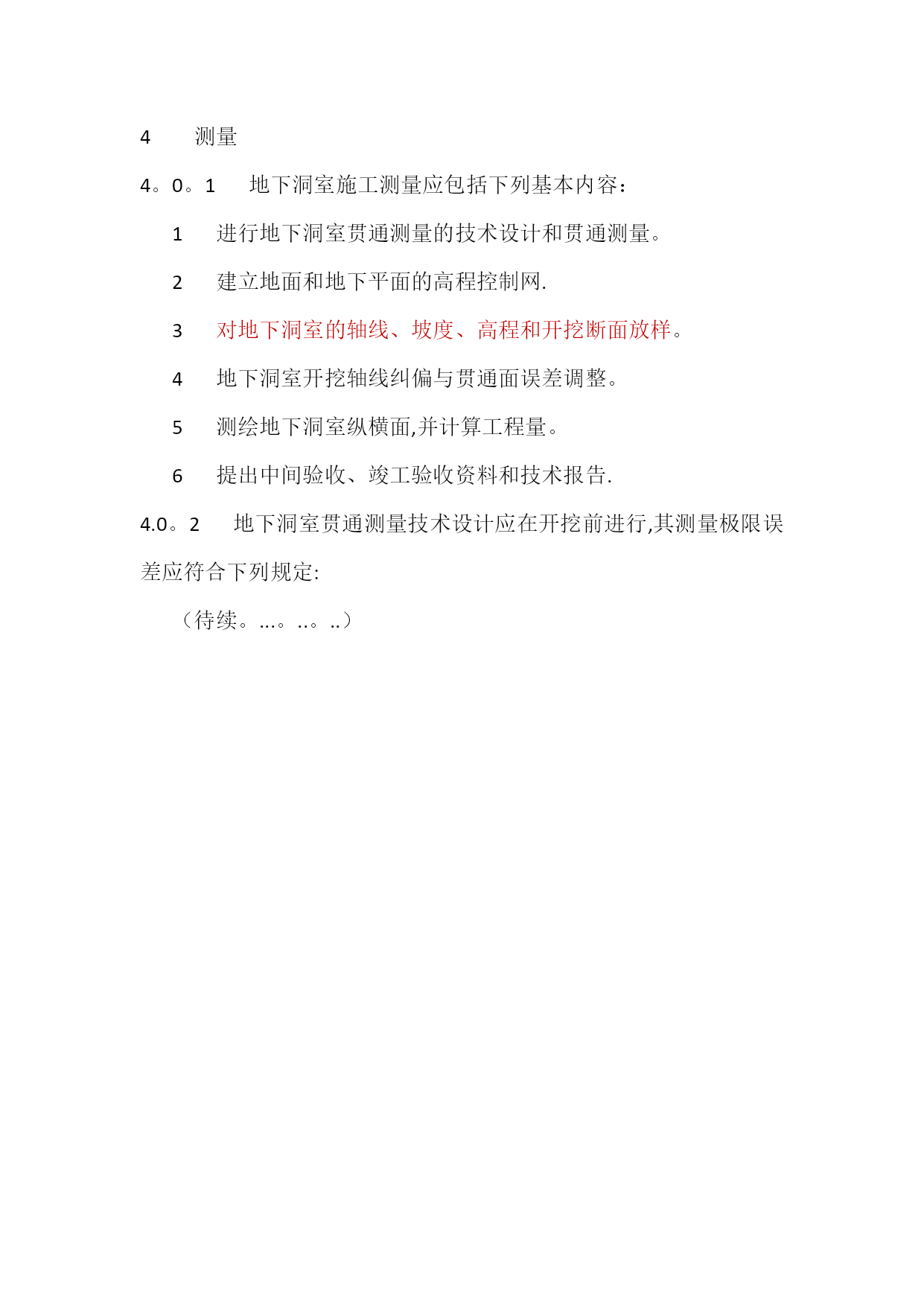

4。0。1地下洞室施工测量应包括下列基本内容：
1进行地下洞室贯通测量的技术设计和贯通测量。
2建立地面和地下平面的高程控制网.
3对地下洞室的轴线、坡度、高程和开挖断面放样。
4地下洞室开挖轴线纠偏与贯通面误差调整。
5测绘地下洞室纵横面,并计算工程量。
6提出中间验收、竣工验收资料和技术报告.
4.0。2地下洞室贯通测量技术设计应在开挖前进行,其测量极限误差应符合下列规定:
（待续。...。..。..）5开挖
5.1一般规定
5。1.1地下开挖工程开工前，施工单位应编制地下开挖工程施工组织设计,报监理单位审查批准，监理单位发布开工令后方可开始开挖施工。
5。1.2地下开挖工程施工组织设计应包括下列内容:
1工程概况
2施工总布置
3施工方法
4施工进度计划
5施工资源配置
6安全和质量保证措施
7施工期安全监测方案及其布置
8环境保护和水土保持
5.1.3地下洞室规模可根据地下洞室开挖尺寸和断面大小,划分为：
1特小断面：面积(指设计开挖面积，下同）小于10㎡或跨度小于3。0m。
2小断面：面积为10～30㎡或跨度为3。0～5.5m。
3中断面:面积为30～60㎡或跨度为5.5～7。5m。
4大断面：面积为60～120㎡或跨度为7。5～12。0m。
5特大断面：面积大于120㎡或跨度大于12.0m.
5.1。4地下洞室按照倾角(洞
