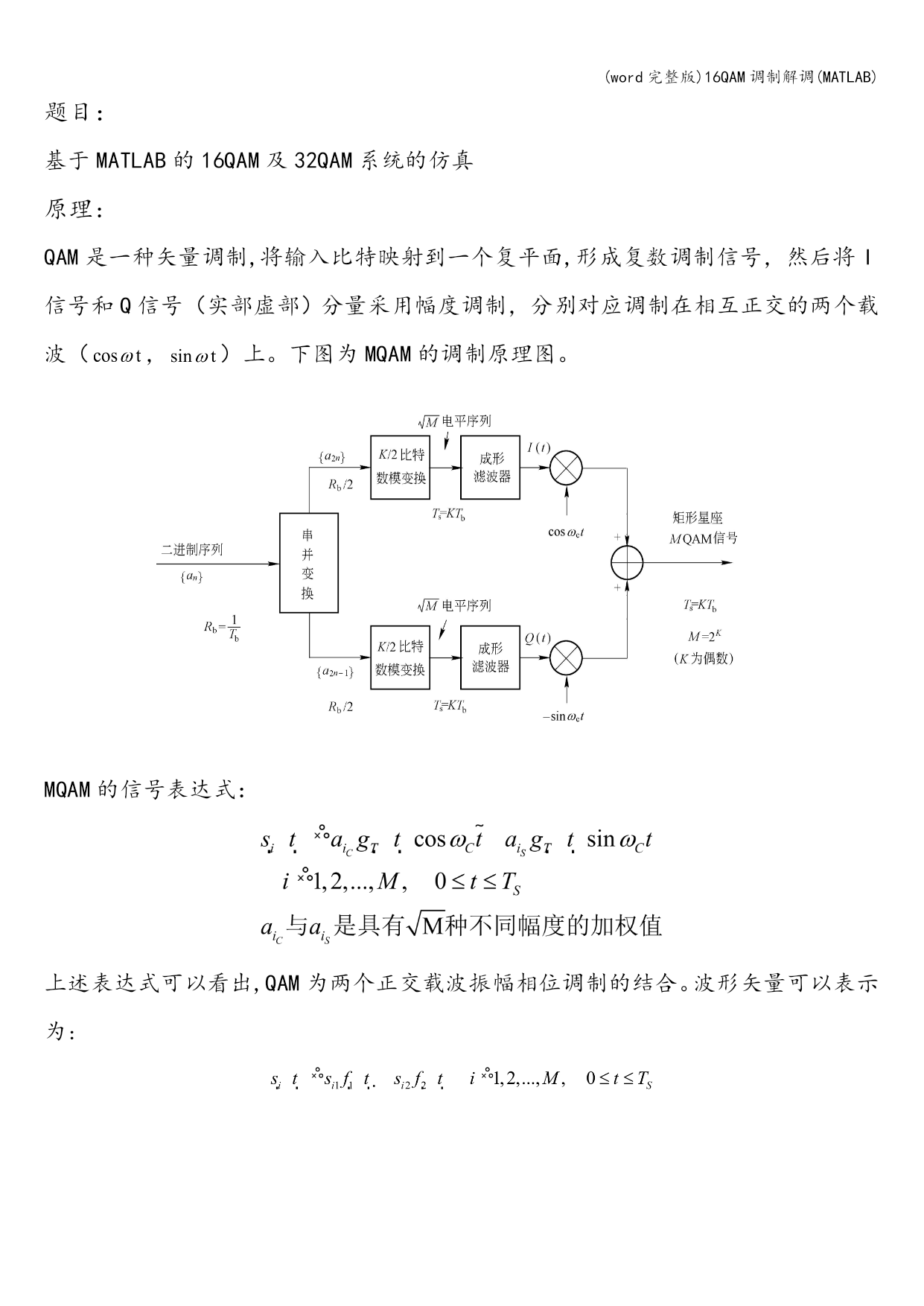

题目：
基于MATLAB的16QAM及32QAM系统的仿真
原理：
QAM是一种矢量调制,将输入比特映射到一个复平面,形成复数调制信号，然后将I信号和Q信号（实部虚部）分量采用幅度调制，分别对应调制在相互正交的两个载波（，）上。下图为MQAM的调制原理图。

MQAM的信号表达式：

上述表达式可以看出,QAM为两个正交载波振幅相位调制的结合。波形矢量可以表示为：

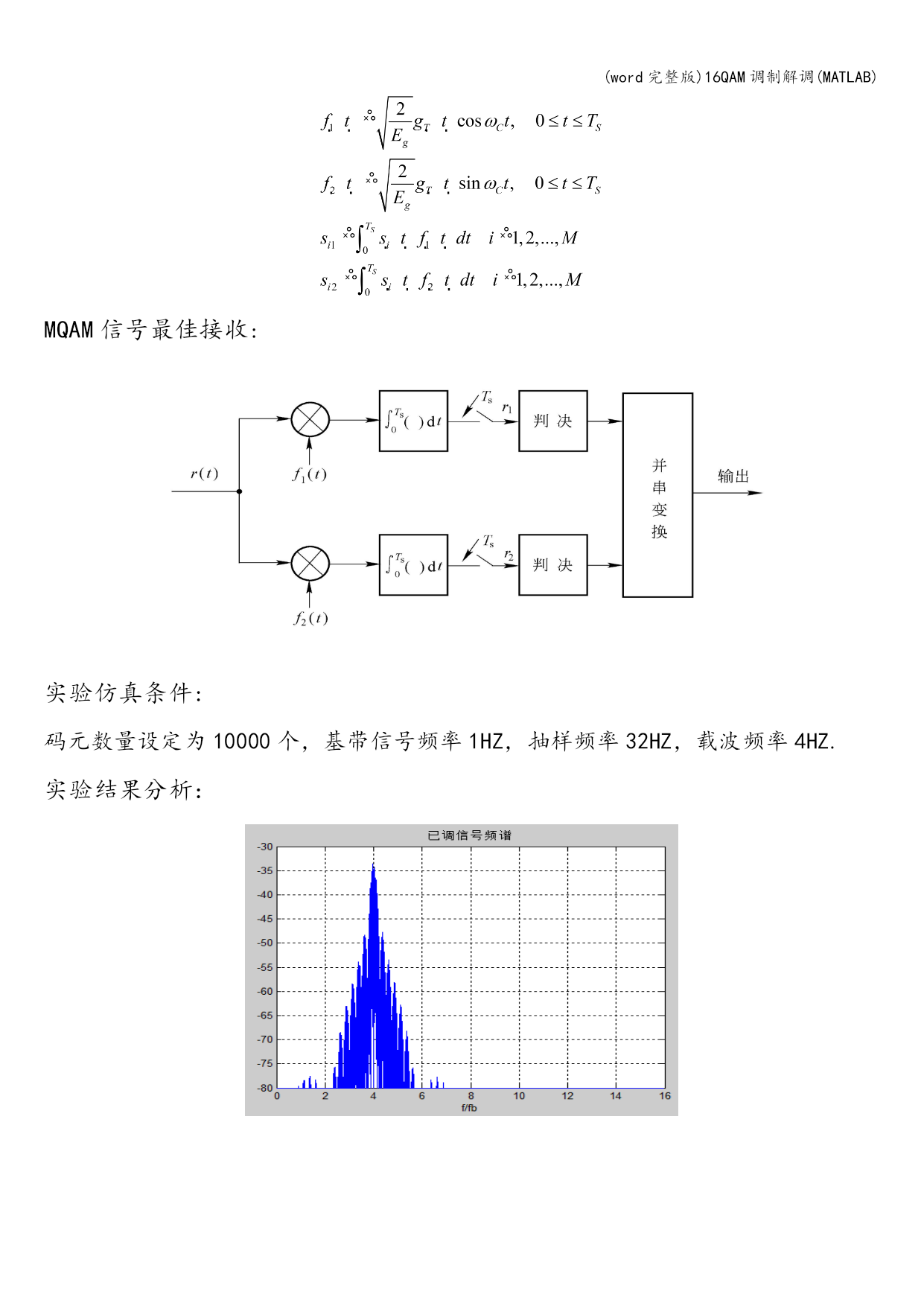

MQAM信号最佳接收:

实验仿真条件:
码元数量设定为10000个，基带信号频率1HZ，抽样频率32HZ，载波频率4HZ.
实验结果分析：

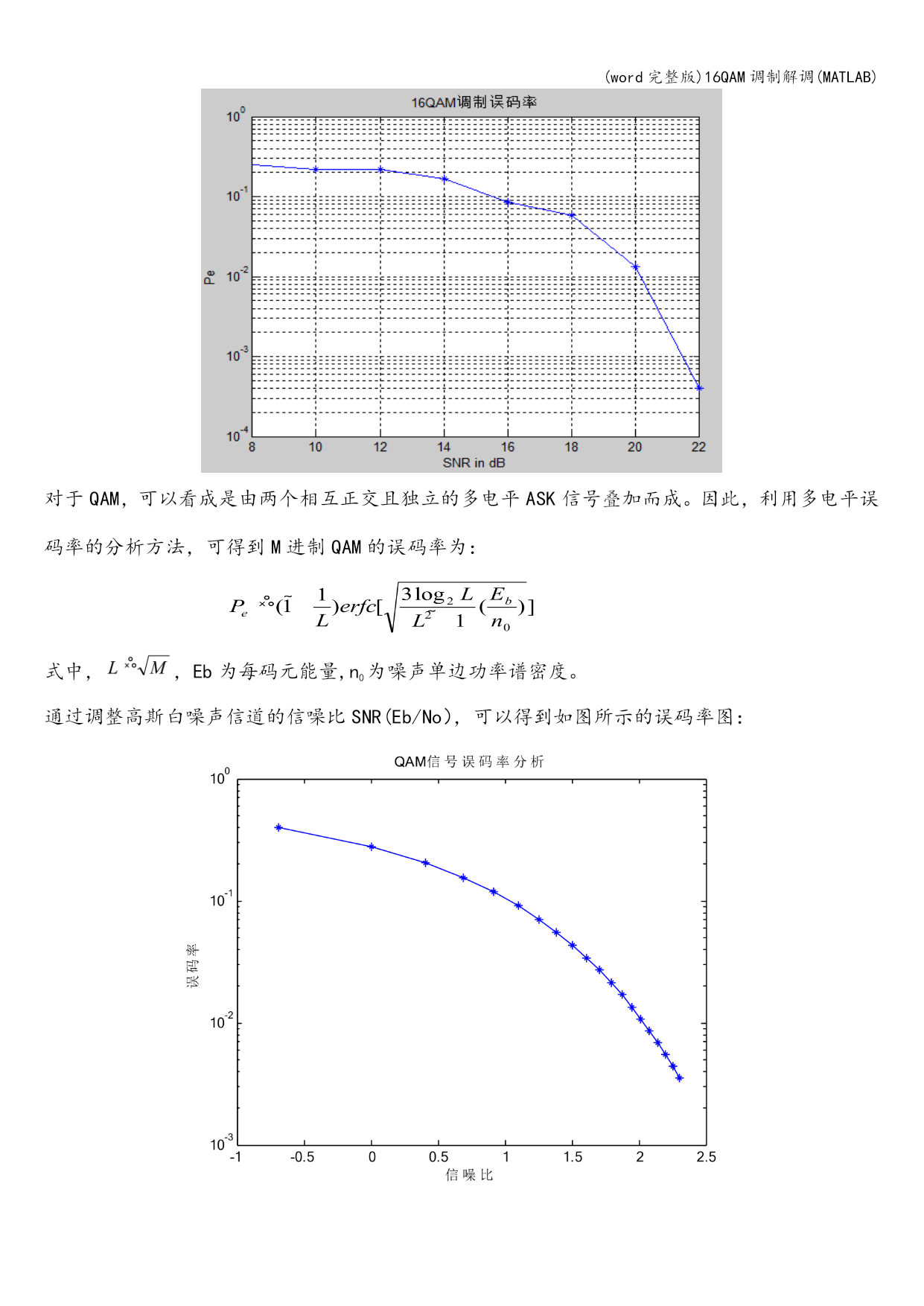

对于QAM，可以看成是由两个相互正交且独立的多电平ASK信号叠加而成。因此，利用多电平误码率的分析方法，可得到M进制QAM的误码率为：

式中，，Eb为每码元能量,n0为噪声单边功率谱密度。
通过调整高斯白噪声信道的信噪比SNR(Eb/No），可以得到如图所示的误码率图：

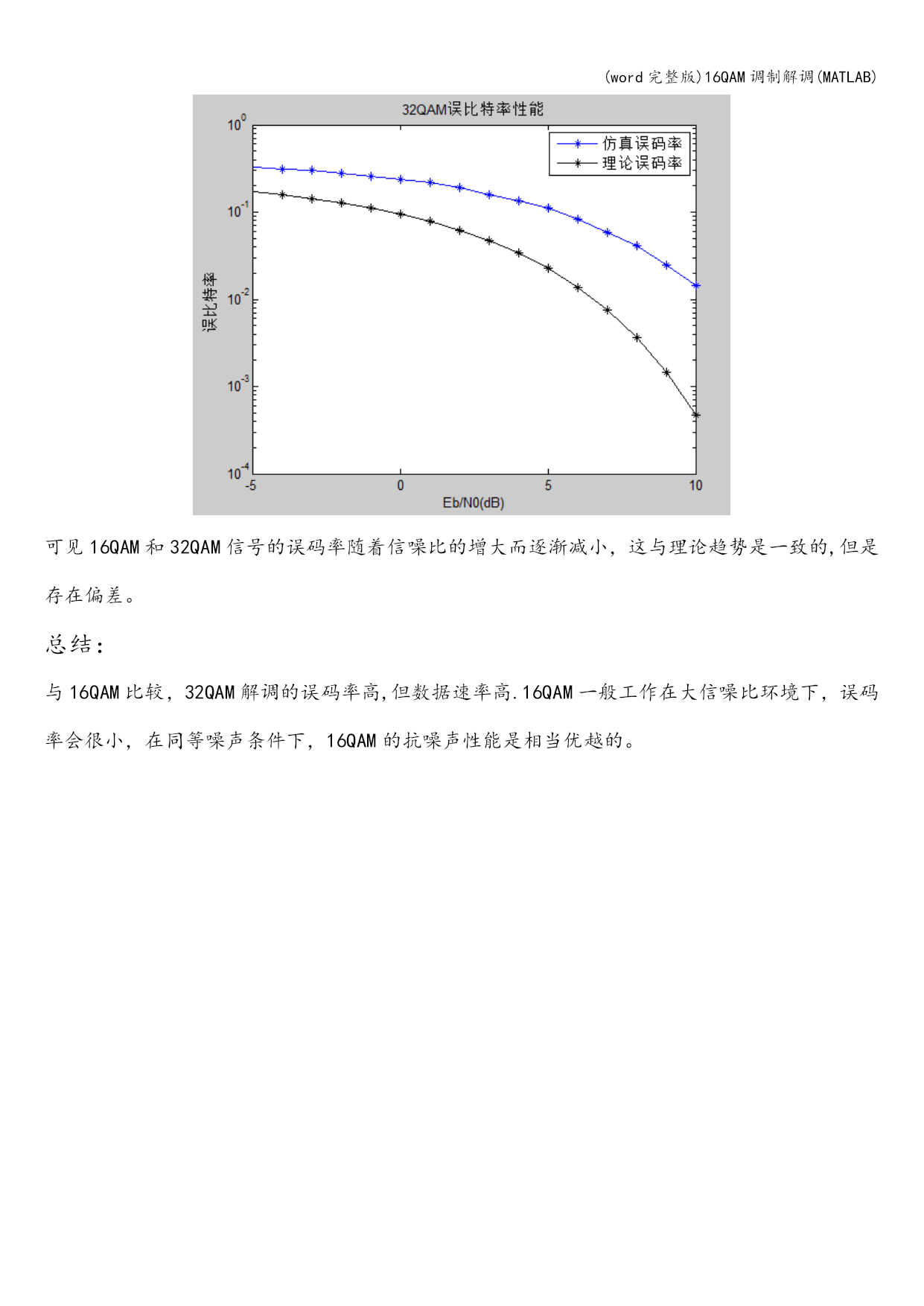

可见16QAM和32QAM信号的误码率随着信噪比的增大而逐渐减小，这与理论趋势是一致的,但是存在偏差。
总结：
与16QAM比较，32QAM解调的误码率高,但数据速率高.16QAM一般工作在大信噪比环境下，误码率会很小，在同等噪声条件下，16QAM的抗噪声性能是相当优越的。

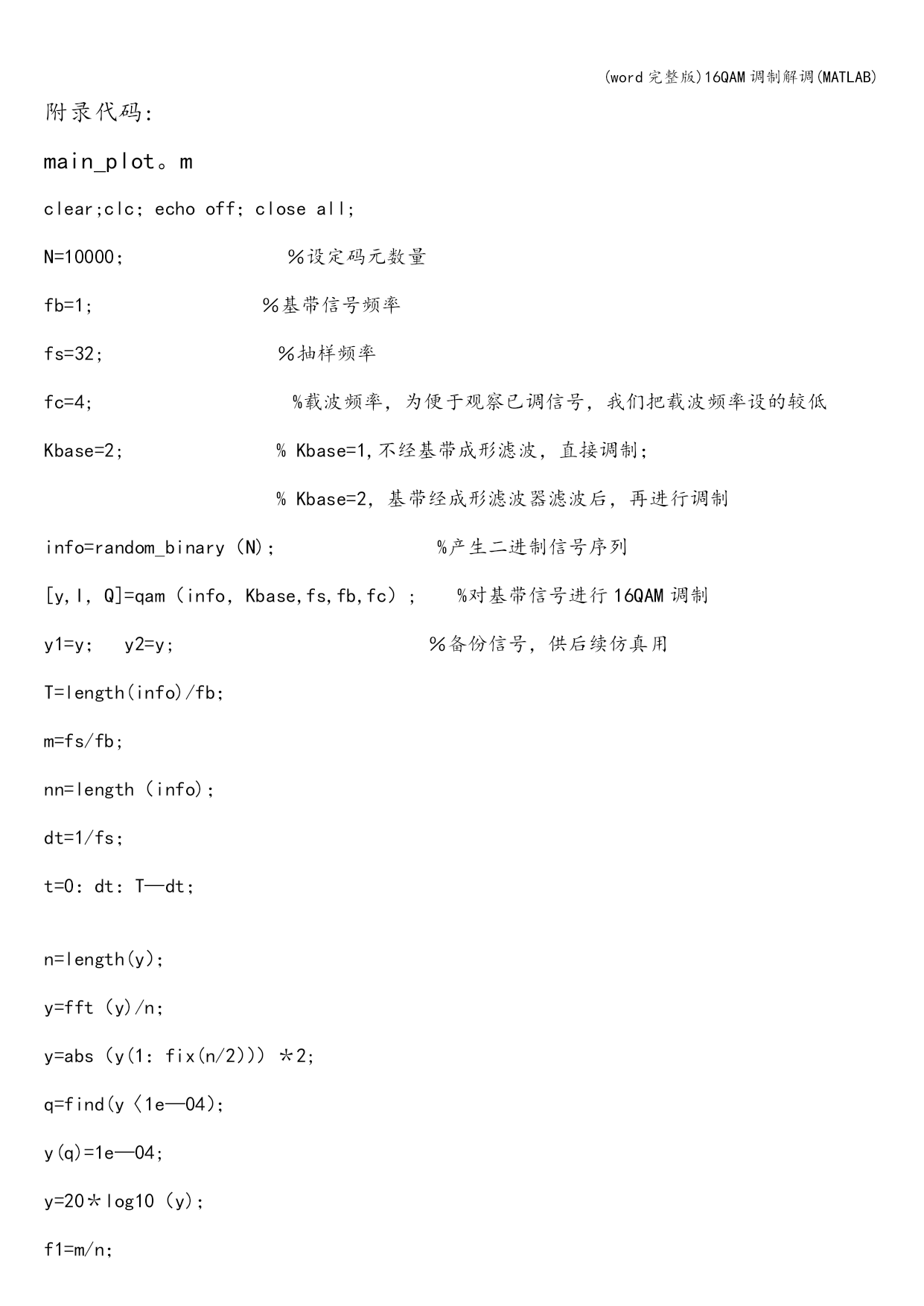

附录代码:
main_plot。m
clear;clc；echooff；closeall;
N=10000；％设定码元数量
fb=1; ％基带信号频率
fs=32;％抽样频率
fc=4; %载波频率，为便于观察已调信号，我们把载波频率设的较低
Kbase=2;%Kbase=1,不经基带成形滤波，直接调制；
%Kbase=2，基带经成形滤波器滤波后，再进行调制
info=random_binary（N)；%产生二进制信号序列
[y,I，Q]=qam（info，Kbase,fs,fb,fc）;%对基带信号进行16QAM调制
y1=y；y2=y;％备份信号，供后续仿真用
T=length(info)/fb；
m=fs/fb;
nn=length（info)；
dt=1/fs；
t=0：dt：T—dt；

n=length(y）；
y=fft（y)/n；
y=abs（y(1：fix(n/2）））＊2;
q=find(y〈1e—04）；
y(q)=1e—04;
y=20＊log10（y)；
f1=m/n；
f=
