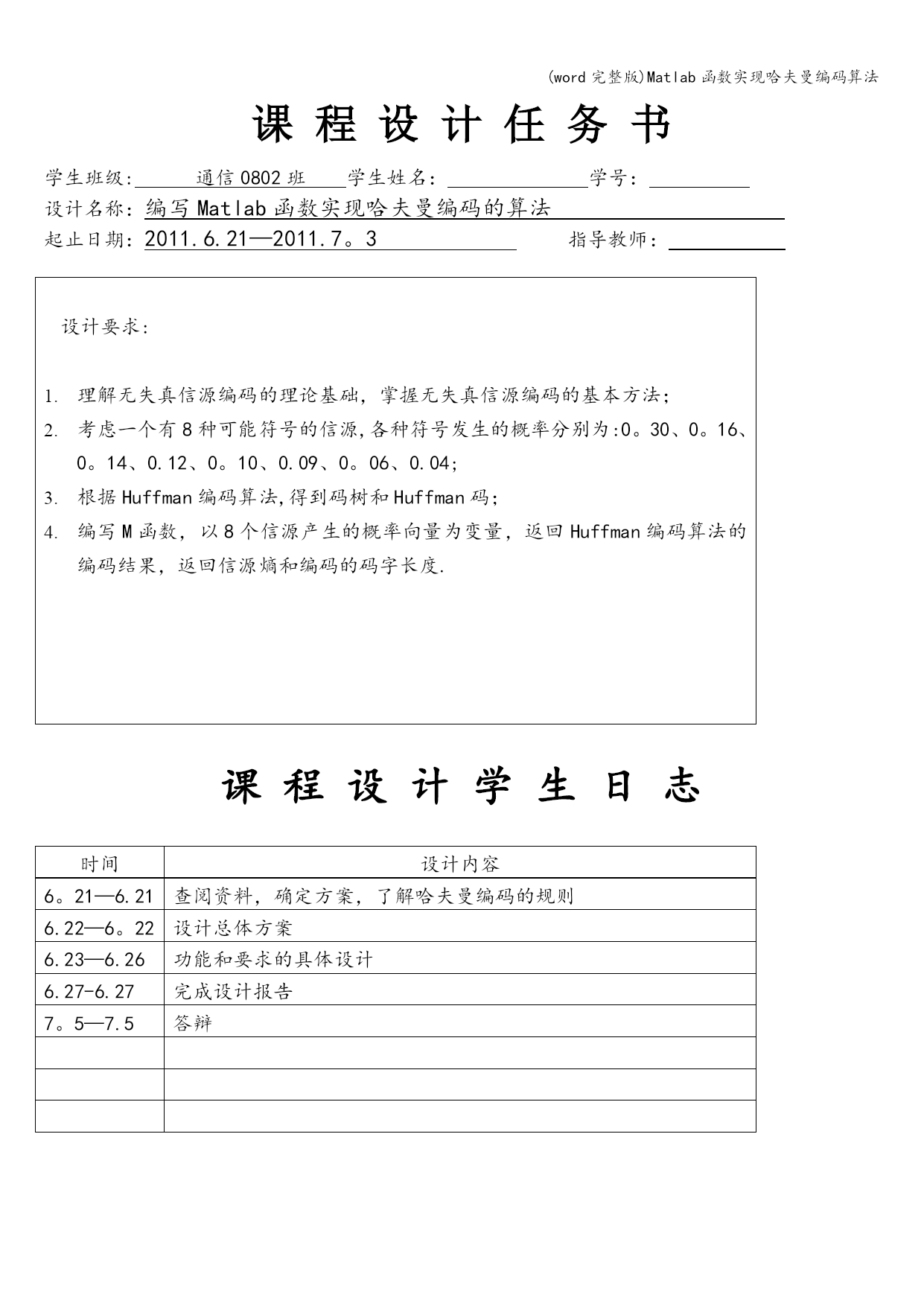

课程设计任务书
学生班级:通信0802班学生姓名：学号：
设计名称：编写Matlab函数实现哈夫曼编码的算法
起止日期：2011.6.21—2011.7。3指导教师：

设计要求:

理解无失真信源编码的理论基础，掌握无失真信源编码的基本方法；
考虑一个有8种可能符号的信源,各种符号发生的概率分别为:0。30、0。16、0。14、0.12、0。10、0.09、0。06、0.04;
根据Huffman编码算法,得到码树和Huffman码；
编写M函数，以8个信源产生的概率向量为变量，返回Huffman编码算法的编码结果，返回信源熵和编码的码字长度.

课程设计学生日志

时间设计内容6。21—6.21查阅资料，确定方案，了解哈夫曼编码的规则6.22—6。22设计总体方案6.23—6.26功能和要求的具体设计6.27-6.27完成设计报告7。5—7.5答辩课程设计考勤表

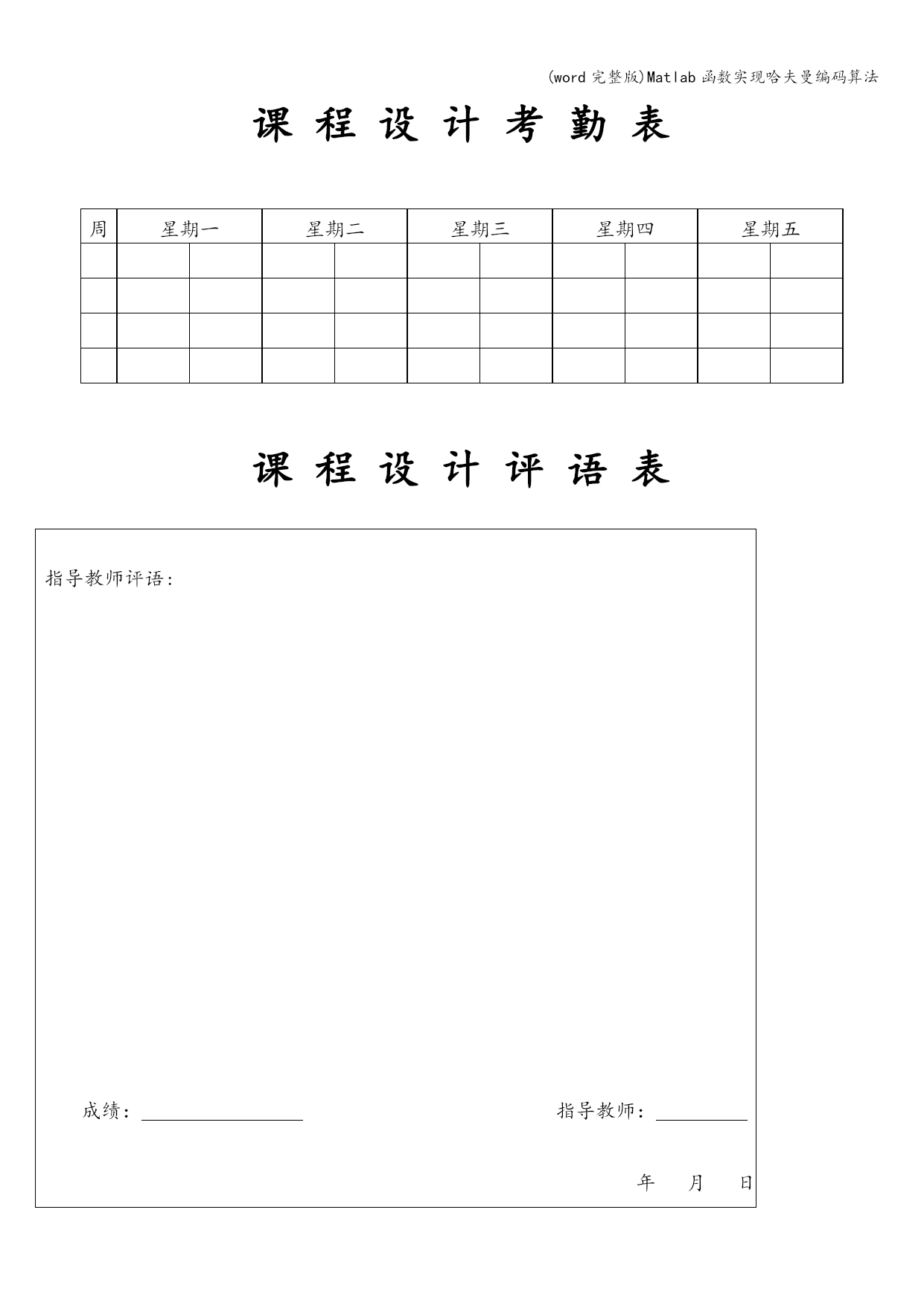

周星期一星期二星期三星期四星期五

课程设计评语表

指导教师评语:

成绩：指导教师：

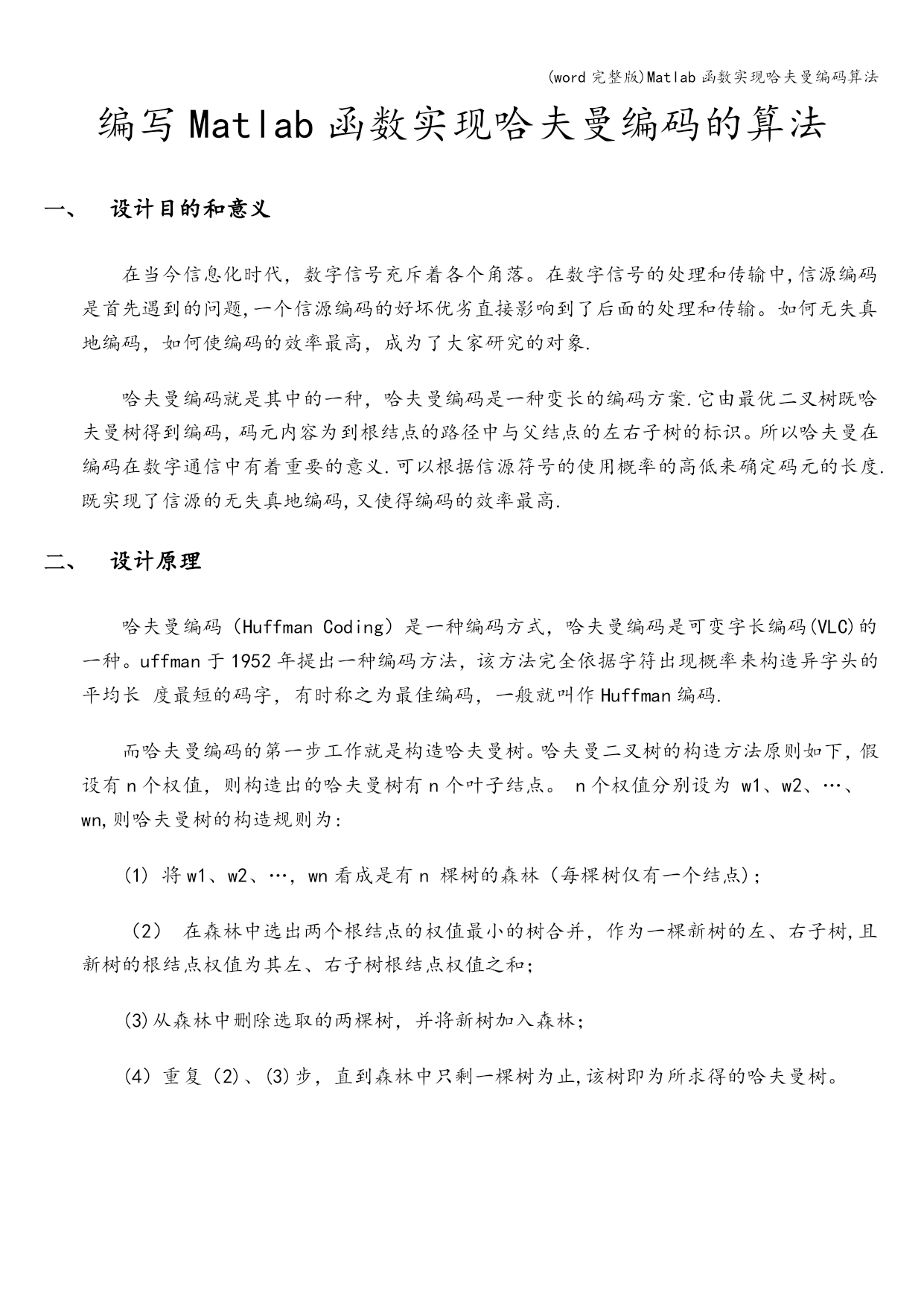

年月日编写Matlab函数实现哈夫曼编码的算法

设计目的和意义
在当今信息化时代，数字信号充斥着各个角落。在数字信号的处理和传输中,信源编码是首先遇到的问题,一个信源编码的好坏优劣直接影响到了后面的处理和传输。如何无失真地编码，如何使编码的效率最高，成为了大家研究的对象.
哈夫曼编码就是其中的一种，哈夫曼编码是一种变长的编码方案.它由最优二叉树既哈夫曼树得到编码，码元内容为到根结点的路径中与父结点的左右子树的标识。所以哈夫曼在编码在数字通信中有着重要的意义.可以根据信源符号的使用概率的高低来确定码元的长度.既实现了信源的无失真地编码,又使得编码的效率最高.
设计原理
哈夫曼编码（HuffmanCoding）是一种编码方式，哈夫曼编码是可变字长编码(VLC)的一种。uffman于1952年提出一种编码方法，该方法完全依据字符出现概率来构造异字头的平均长度最短的码字，有时称之为最佳编码，一般就叫作Huffman编码.
而哈夫曼编码的第一步工作就是构造哈夫曼树。哈夫曼二叉树的构造方法原则如下，假设有n个权值，则构造出的哈夫曼树有n个叶子结点。n个权值分别设为w1、w2、…、wn,则哈夫曼树的构造规则为:
(1)将w1、w2、…，wn看成是有n棵树的森林（每棵树仅有一个结点)；
（2）在森林中选出两个根结点的权值最小的树合并，作为一棵新树的左、右子树,且新树的根结点权值为其左、右子树根结点权值之和；
(3)从森林中删除选取的两棵树，并将新树加入森林；
(4）重复（2)、(3)步，直到森林中只剩一棵树为止,该树即为所求得的哈夫曼树。

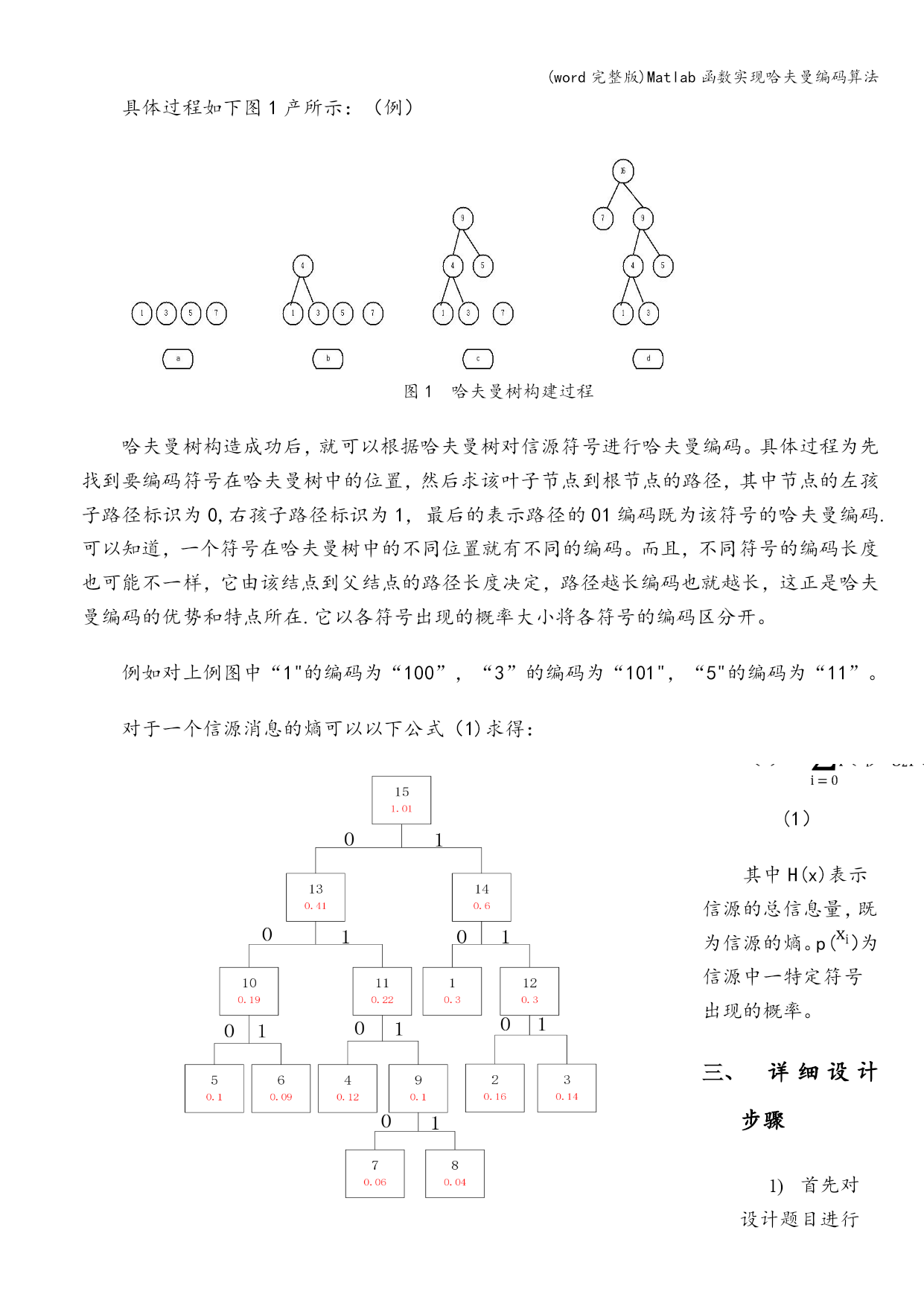

具体过程如下图1产所示：（例）
图1哈夫曼树构建过程
哈夫曼树构造成功后，就可以根据哈夫曼树对信源符号进行哈夫曼编码。具体过程为先找到要编码符号在哈夫曼树中的位置，然后求该叶子节点到根节点的路径，其中节点的左孩子路径标识为0,右孩子路径标识为1，最后的表示路径的01编码既为该符号的哈夫曼编码.可以知道，一个符号在哈夫曼树中的不同位置就有不同的编码。而且，不同符号的编码长度也可能不一样，它由该结点到父结点的路径长度决定，路径越长编码也就越长，这正是哈夫曼编码的优势和特点所在.它以各符号出现的概率大小将各符号的编码区分开。
例如对上例图中“1"的编码为“100”，“3”的编码为“101"，“5"的编码为“11”。
对于一个信源消息的熵可以以下公式（1)求得：
(1）
其中H(x)表示信源的总信息量，既为信源的熵。p(）为信源中一特定符号出现的概率。
详细设计步骤

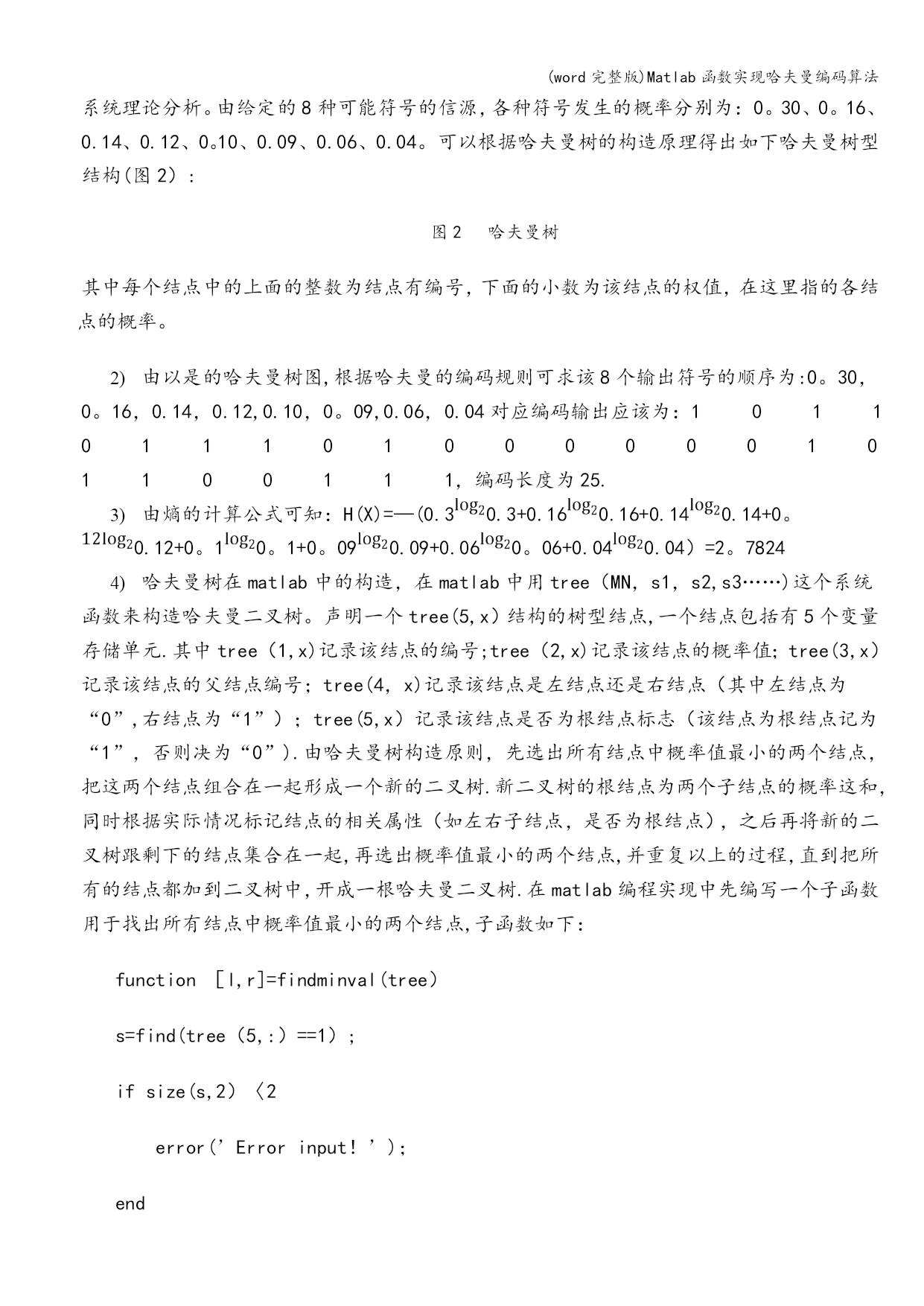

首先对设计题目进行系统理论分析。由给定的8种可能符号的信源，各种符号发生的概率分别为：0。30、0。16、0.14、0.12、0。10、0.09、0.06、0.04。可以根据哈夫曼树的构造原理得出如下哈夫曼树型结构(图2）:
图2哈夫曼树
其中每个结点中的上面的整数为结点有编号，下面的小数为该结点的权值，在这里指的各结点的概率。
由以是的哈夫曼树图,根据哈夫曼的编码规则可求该8个输出符号的顺序为:0。30，0。16，0.14，0.12,0.10，0。09,0.06，0.04对应编码输出应该为：1011011101000000101100111，编码长度为25.
由熵的计算公式可知：H(X)=—(0.30.3+0.160.16+0.140.14+0。0.12+0。10。1+0。090.09+0.060。06+0.040.04）=2。7824
哈夫曼树在matlab中的构造，在matlab中用
