SATA接口详解

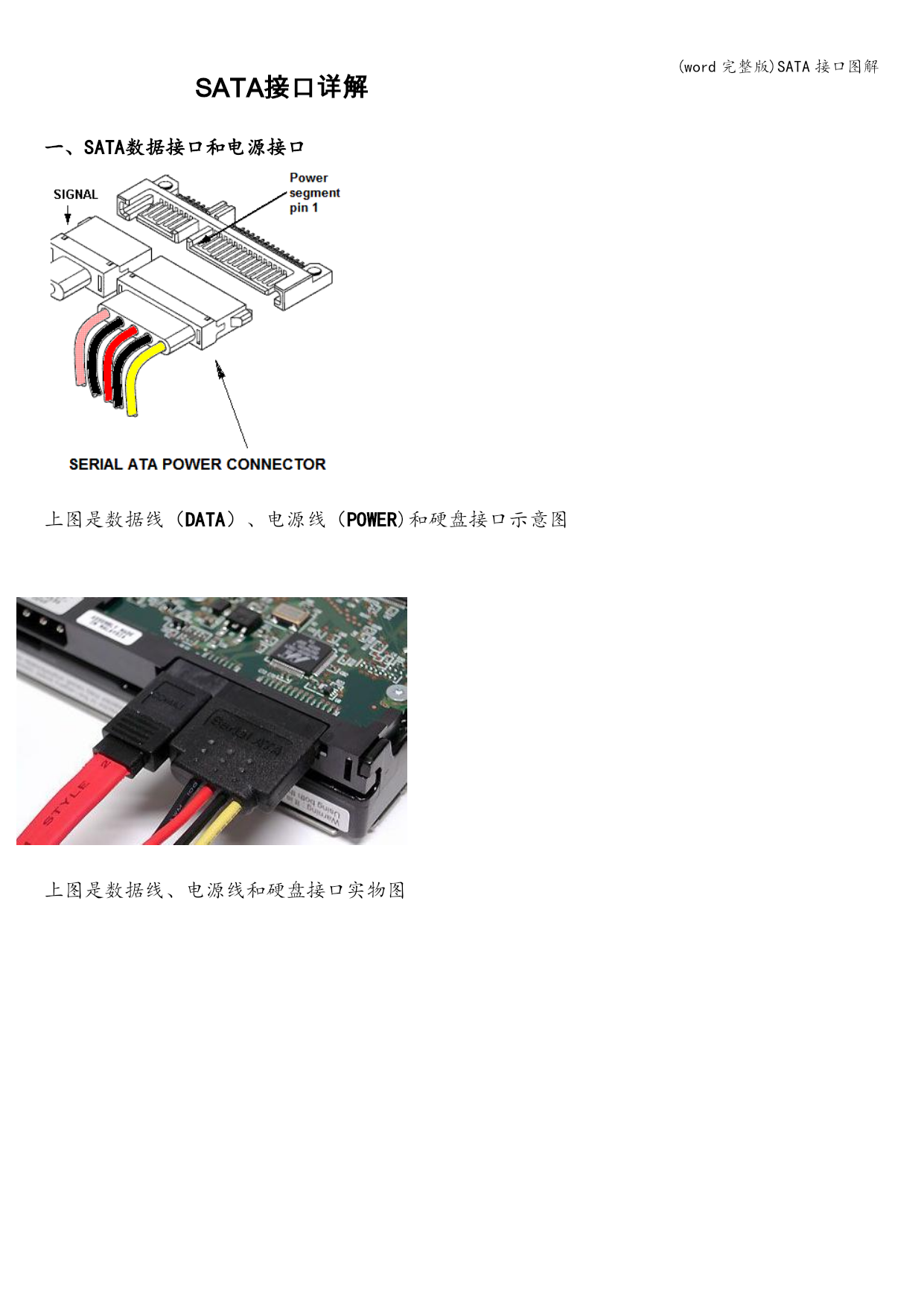

一、SATA数据接口和电源接口























上图是数据线（DATA）、电源线（POWER)和硬盘接口示意图





















上图是数据线、电源线和硬盘接口实物图

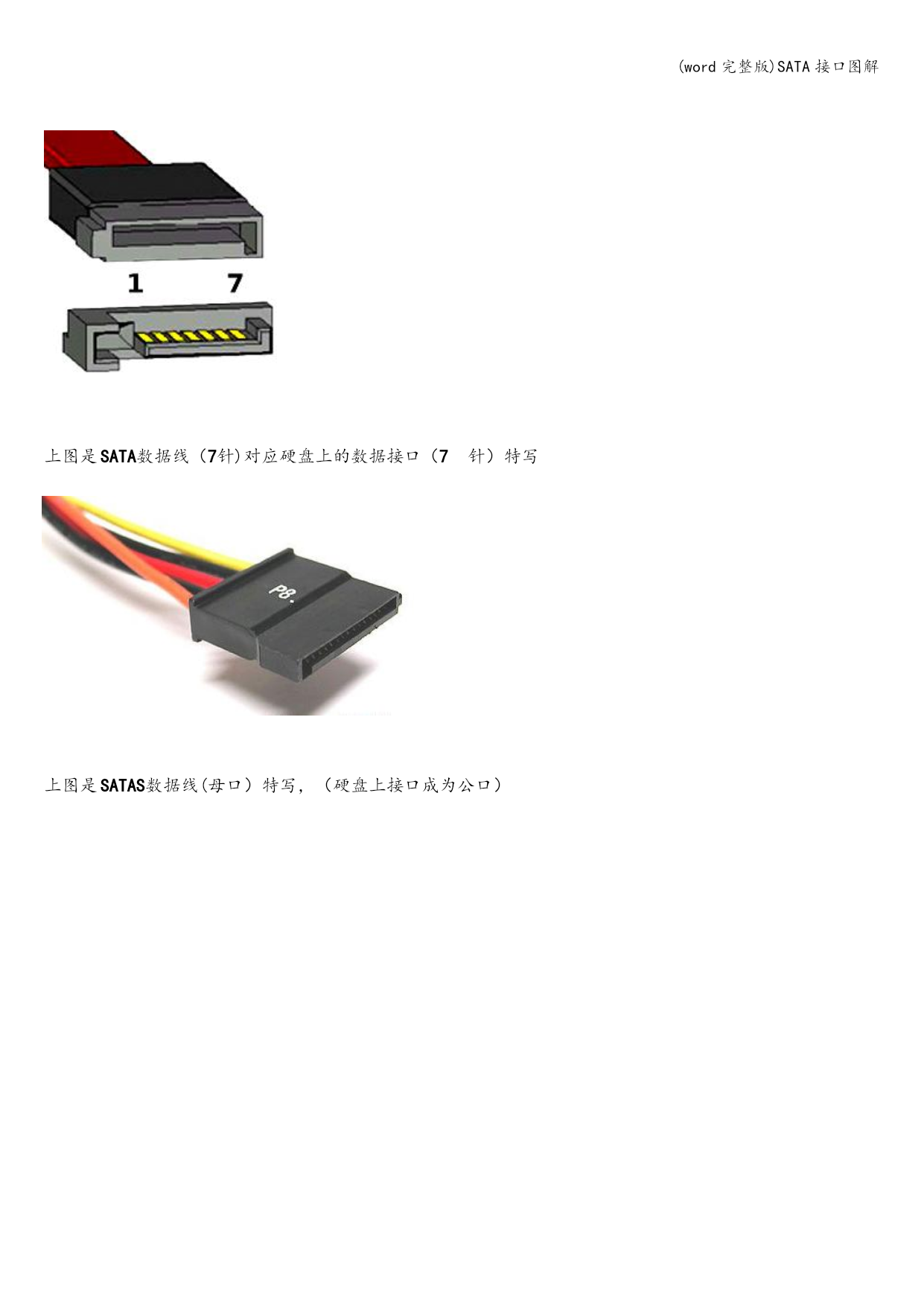

上图是	SATA数据线（7针)对应硬盘上的数据接口（7	针）特写





















上图是	SATAS数据线(母口）特写，（硬盘上接口成为公口）

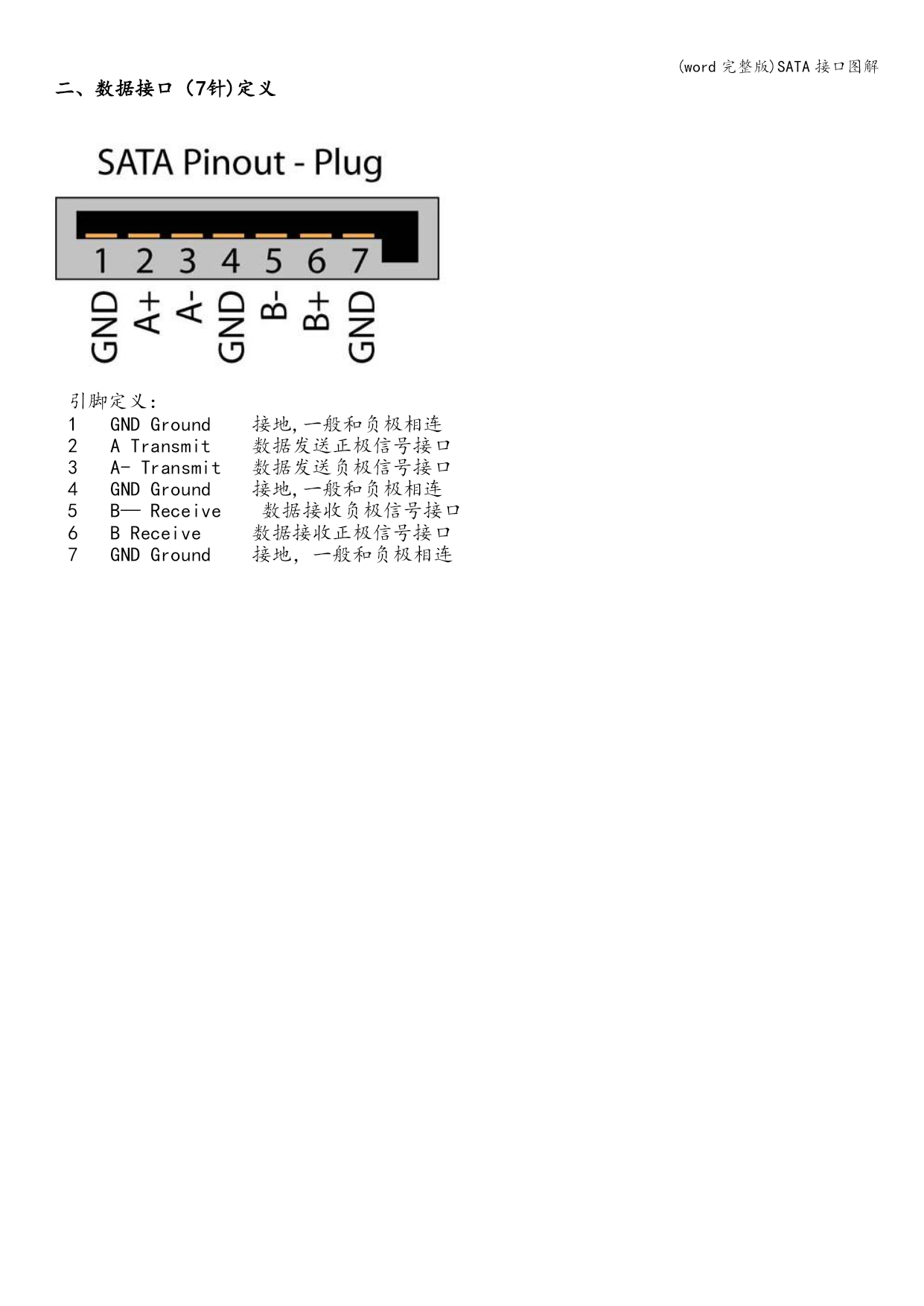

二、数据接口（7针)定义



















引脚定义：
1	GNDGround接地,一般和负极相连
2	ATransmit数据发送正极信号接口
3	A-Transmit数据发送负极信号接口
4	GNDGround接地,一般和负极相连
5	B—Receive数据接收负极信号接口
6	BReceive数据接收正极信号接口
7	GNDGround接地，一般和负极相连

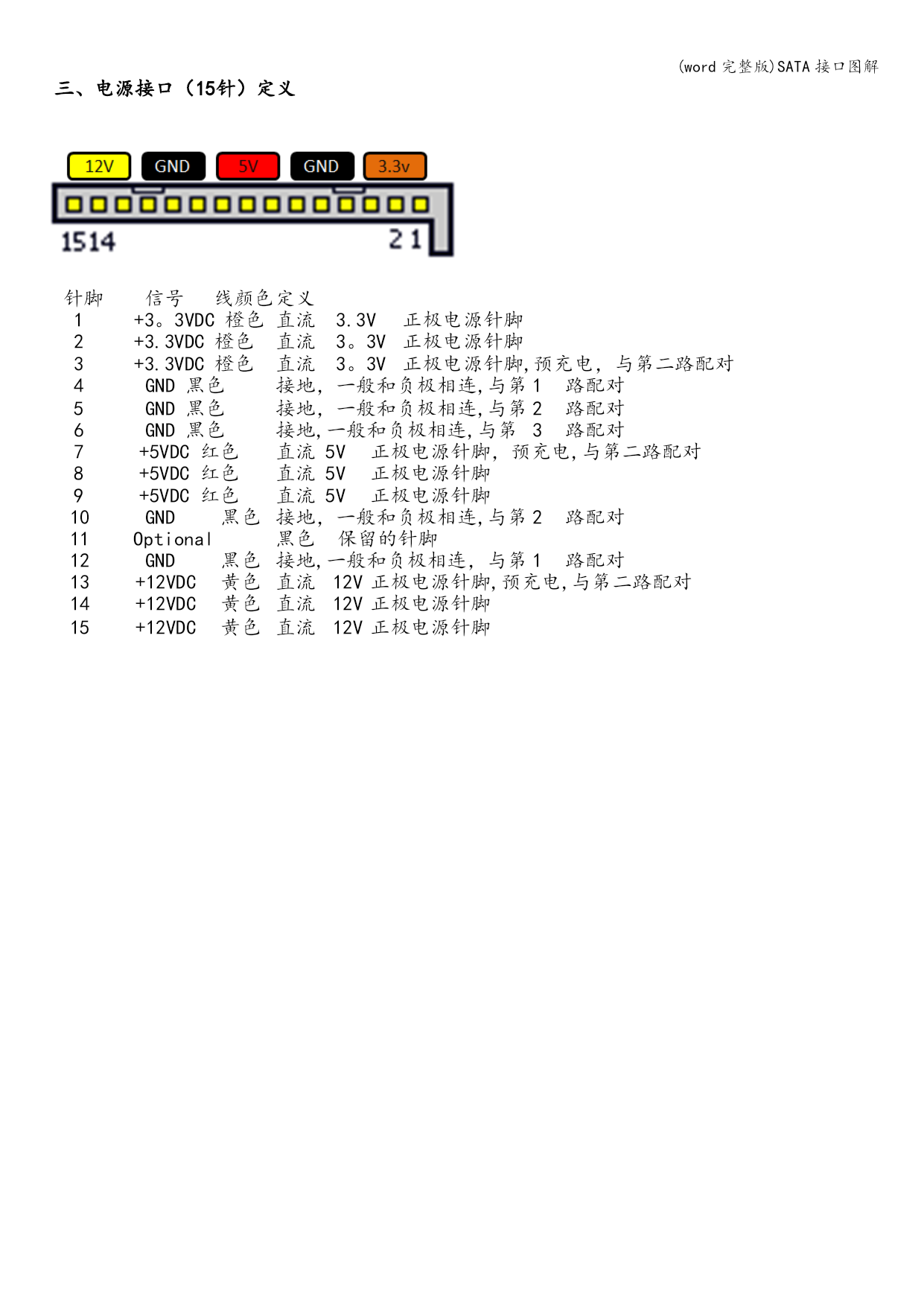

三、电源接口（15针）定义














针脚	信号	线颜色	定义
1	+3。3VDC橙色	直流	3.3V	正极电源针脚
2	+3.3VDC橙色	直流	3。3V	正极电源针脚
3	+3.3VDC橙色	直流	3。3V	正极电源针脚,预充电，与第二路配对
4	GND黑色	接地，一般和负极相连,与第	1	路配对
5	GND黑色	接地，一般和负极相连,与第	2	路配对
6	GND黑色	接地,一般和负极相连,与第	3	路配对
7	+5VDC红色	直流	5V	正极电源针脚，预充电,与第二路配对
8	+5VDC红色	直流	5V	正极电源针脚
9	+5VDC红色	直流	5V	正极电源针脚
10	GND	黑色	接地，一般和负极相连,与第	2	路配对
11	Optional	黑色	保留的针脚
12	GND	黑色	接地,一般和负极相连，与第	1	路配对
13	+12VDC	黄色	直流	12V	正极电源针脚,预充电,与第二路配对
14	+12VDC	黄色	直流	12V	正极电源针脚
15	+12VDC	黄色	直流	12V	正极电源针脚
