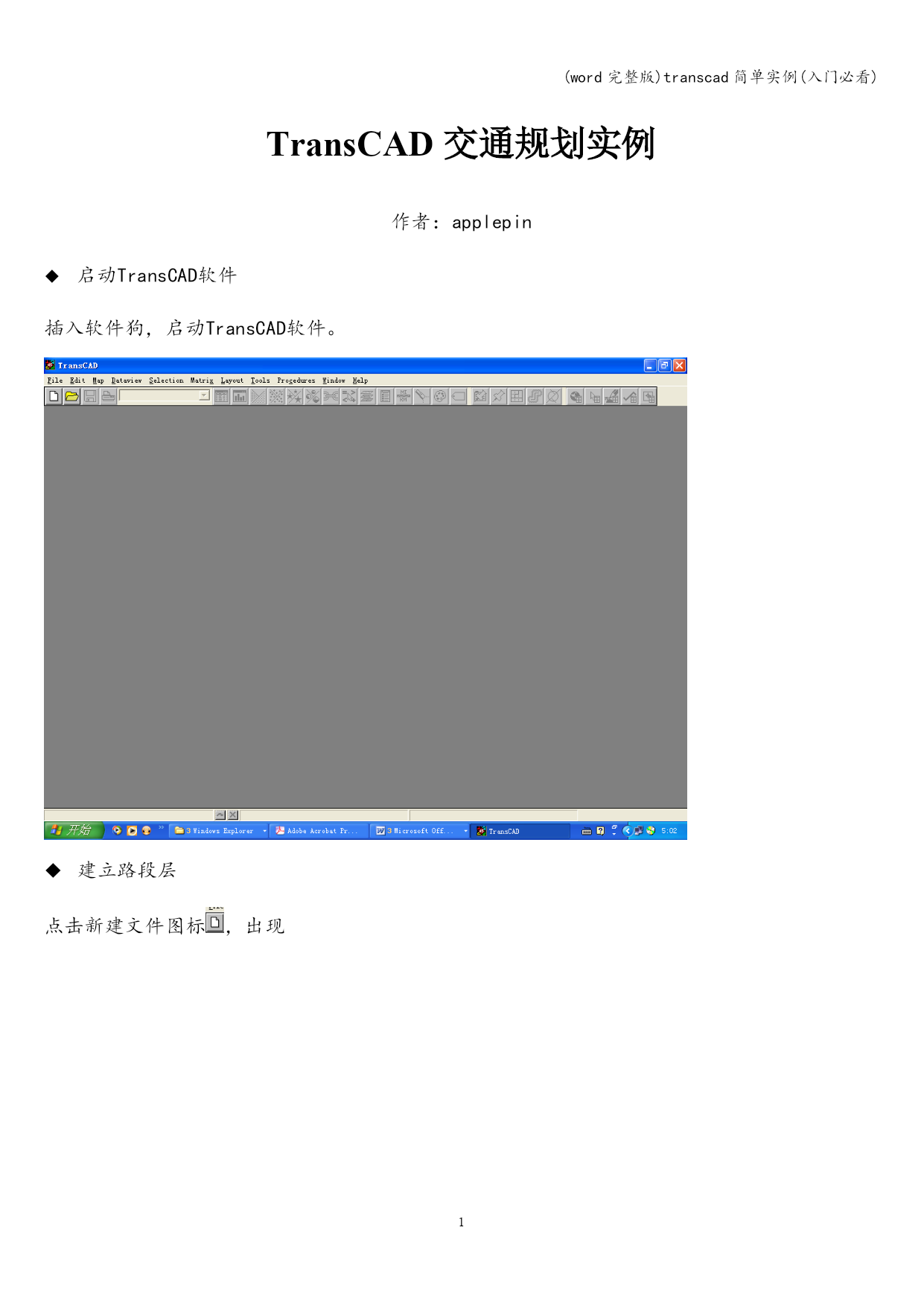

TransCAD交通规划实例
作者：applepin
启动TransCAD软件
插入软件狗，启动TransCAD软件。

建立路段层

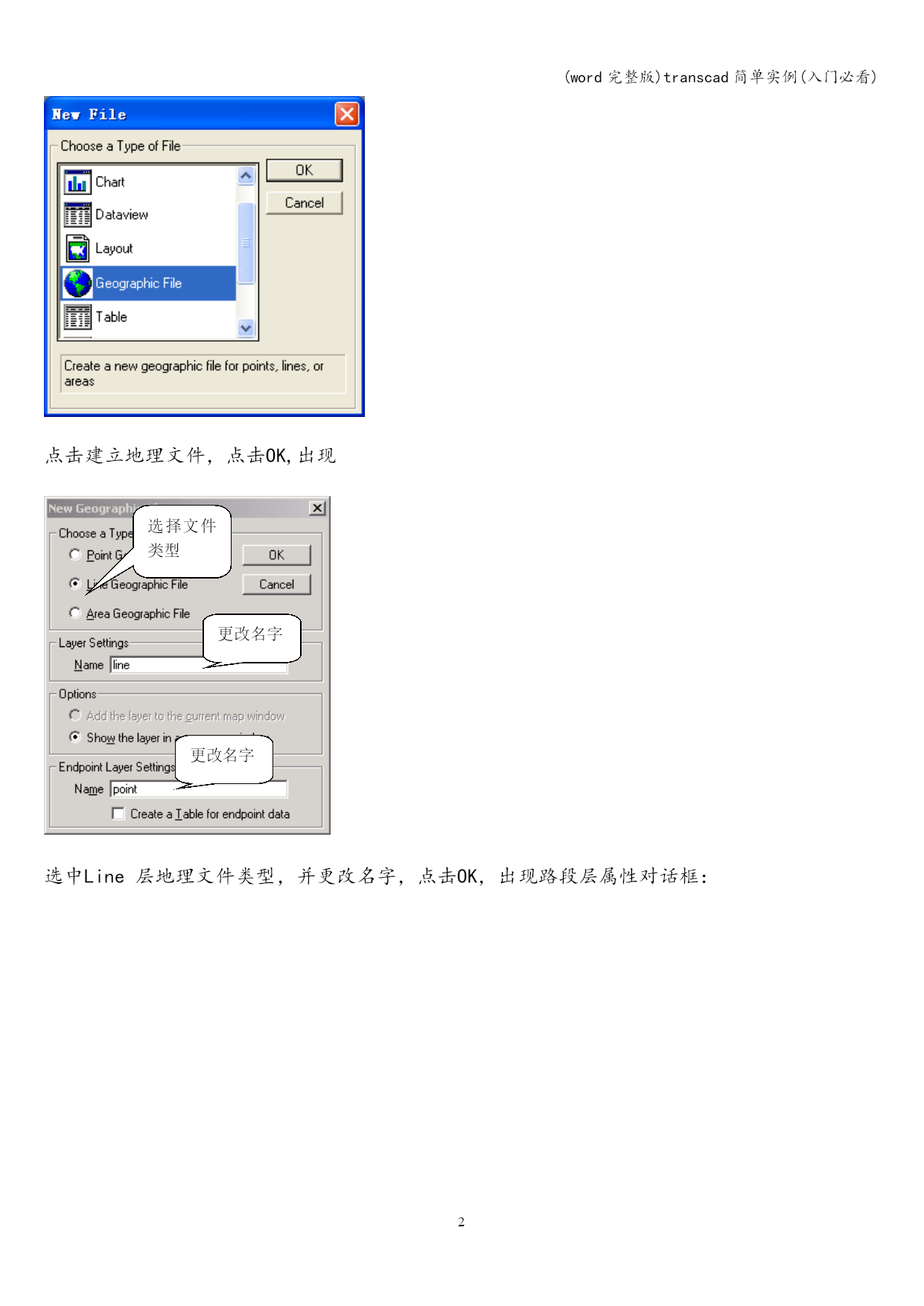

点击新建文件图标，出现

点击建立地理文件，点击OK,出现
更改名字
更改名字
选择文件类型

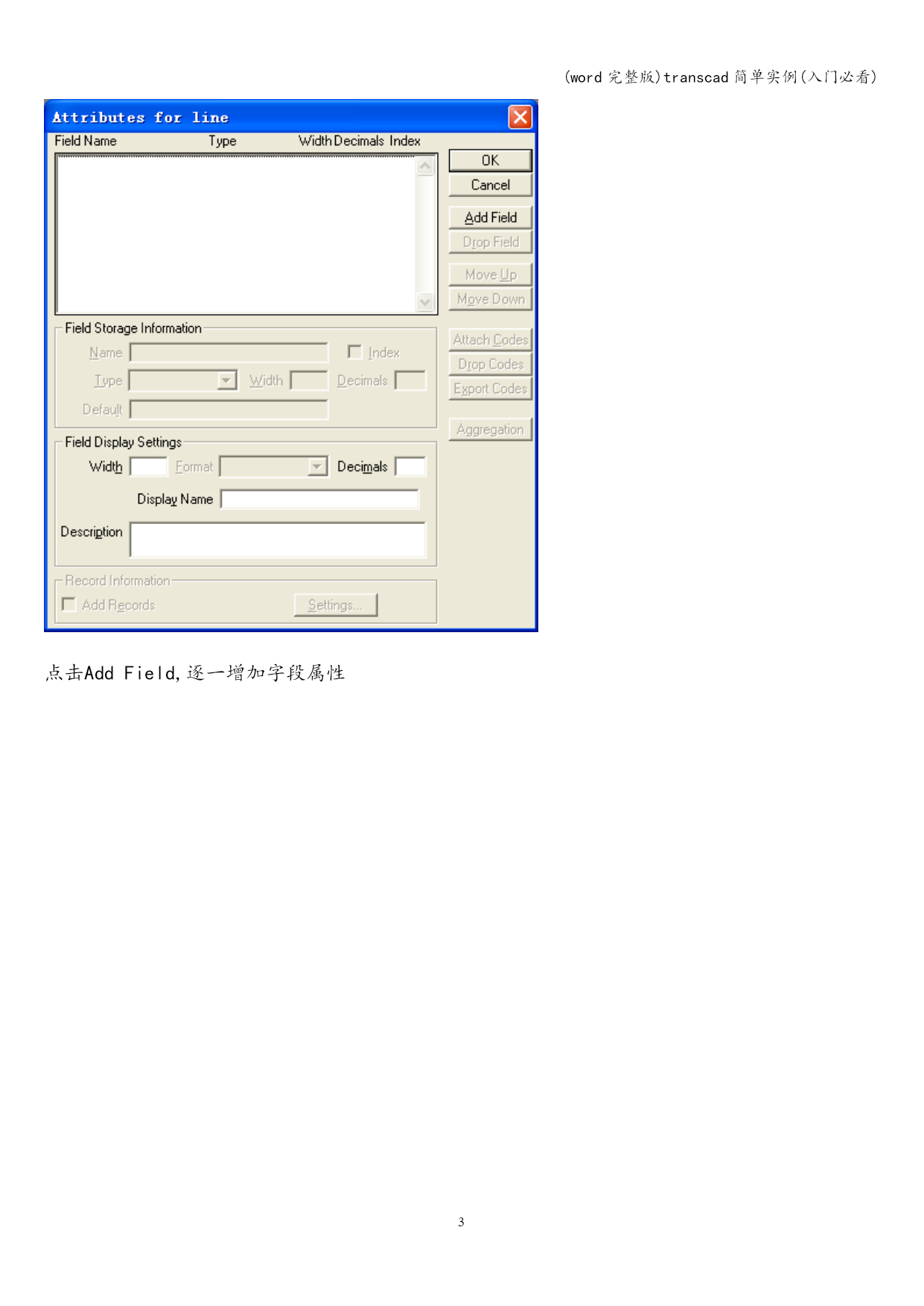

选中Line层地理文件类型，并更改名字，点击OK，出现路段层属性对话框：

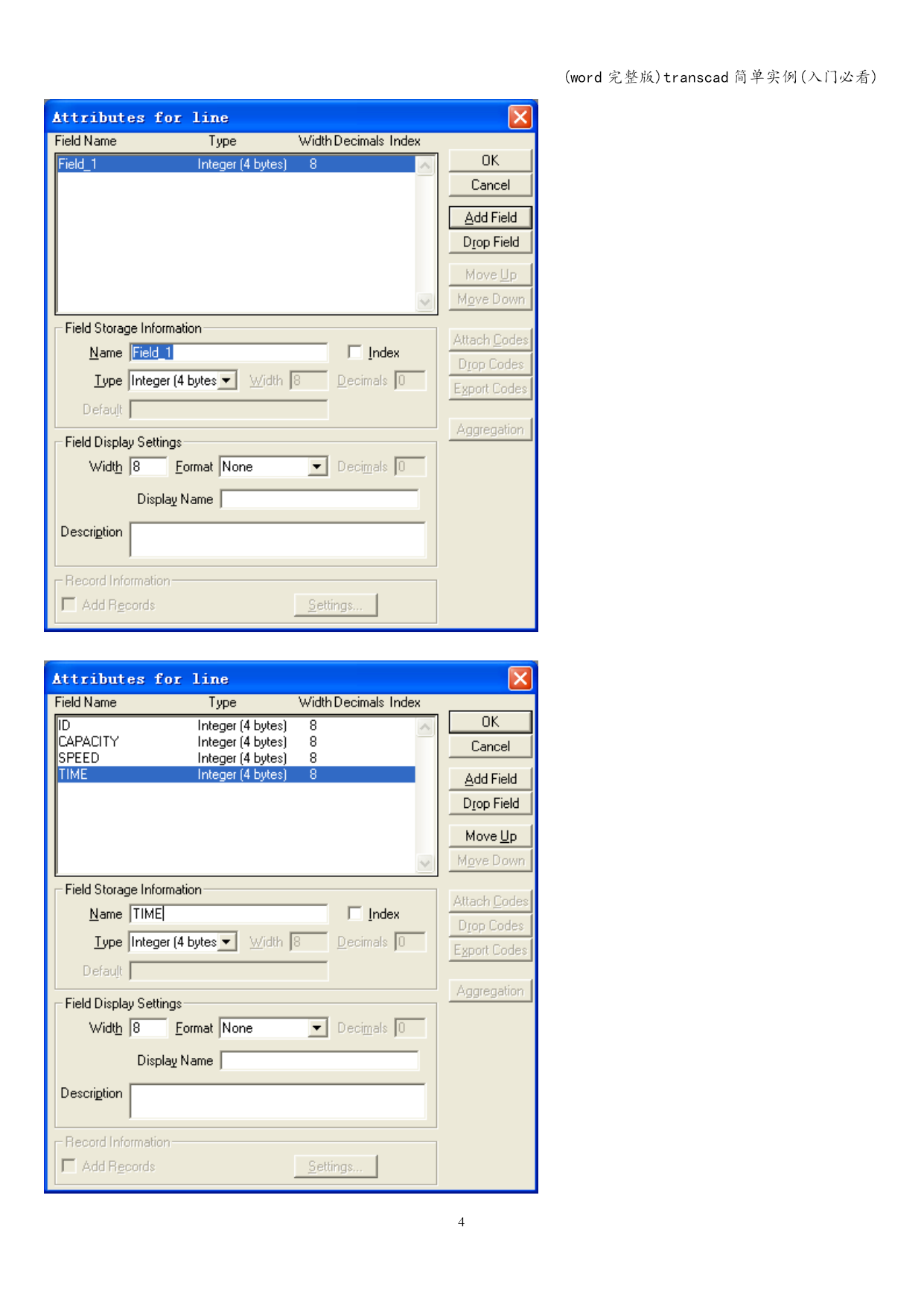

点击AddField,逐一增加字段属性

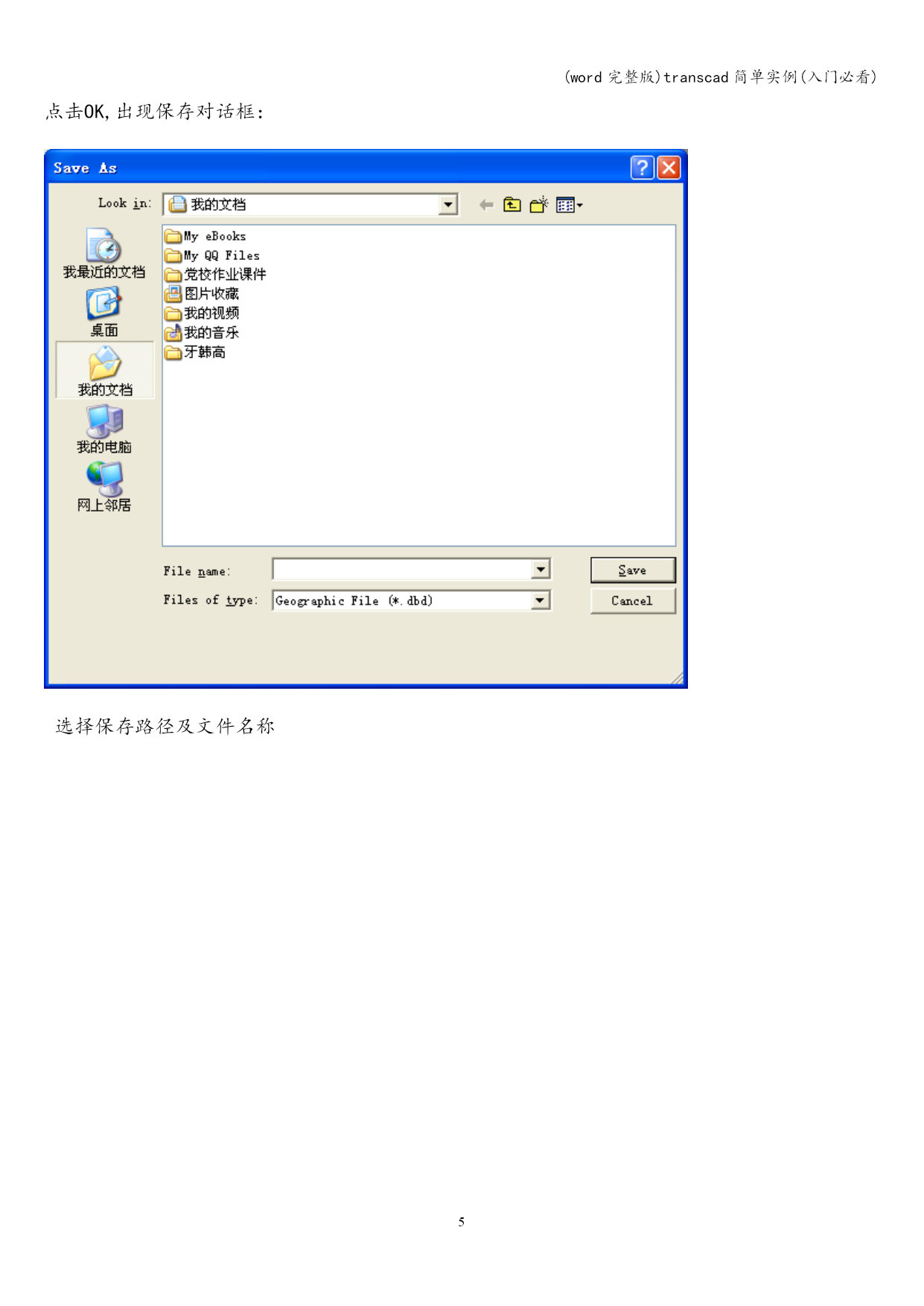

点击OK,出现保存对话框：

选择保存路径及文件名称

点击Save,出现路段层地图界面

添加路段
在路段层上，点击Tools→mapediting→toolbox

出现地图编辑工具栏：

点击,逐一增加路段

保存得到7条线路、5个节点的路网.
输入路段属性数据
打开路段层数据库：

逐一输入路段属性数据(通行时间等于路段长度除以速度）

建立小区层
点击新建文件图标，出现

点击建立地理文件，点击OK，出现

点击OK,出现小区层属性对话框

逐一添加小区的字段属性

点击OK，出现保存对话框：

起好名字,点击Save。再次回到路段层地图界面。
画小区。
点击Tools→mapediting→toolbox

出现工具栏：

画出3个小区,并保存。

输入小区属性数据
打开小区层数据库

输入各小区的属性数据

将小区质心点连接到路网（目的是做ID转换）。
在节点层上，增加Index.
原先节点层上只有经纬度两个字段

两个字段

点击数据库菜单，修改数据库属性

增加一个新字段Index

在小区层上，点击Tools→MapEditing→Connect

调出对话框:

点击Fill，完成如下设置：

点出OK，路网显示出已经连接，出现小区质心节点
小区质心节点

打开点层数据库,发现新的变化：
增加的三个节点的Index序号分别是小区号
增加了6,7，8三个节点

打开路段层数据库，发现新的变化：
填充连接后新增路段的值

填充连接后新增路段(质心连杆)的值。
将其通行能力设为无穷大（大数即可）的值，通行时间设为很小的值.

在点层上，做点的选择集。
点击Tools→Selection

出现点选择工具栏：

直接用鼠标点击数据库第一列位置，出现红色圆点，表示已经将Index的点选入选择集:

建立网络。
在路网层上,点击Networks/Paths→Create

调出创建网络对话框：

将OptionalFields里的内容全选,连接后的路网将继承这些属性。

点OK，出现保存对话框

起好名字，点击Save
路网的状态信息

发现软件界面右边最下瑞已经出现建立路网的状态信息。至此，路网创建完成!
交通分布阶段
建立交通阻抗矩阵
(在本简单例子中,是直接建立阻抗矩阵，而在实际中，则是根据建立好的网络，计算各节点之间的最短路，最小时间或费用等作为交通阻抗)
在小区层上，点击新建文件图标，出现

选择新建矩阵matrix文件，点击OK，出现

起好文件名称，点击OK

保存矩阵文件，出现一个空白矩阵

输入各小区之间交通阻抗的数据（本例假设为费用)

P,A的平衡处理
注意:如果P,A不平衡，则在Planning中进行Balance.
P，A不平衡
4200
3400

点击Planning→Balance

出现对话框，选择一种合适的平衡方法，完成设置：
选择平衡方法

点击OK，出现保存平衡结果对话框：

点击Save，出现运行结果

点击Close,看到平衡结果

平衡结果

应用重力模型进行交通分布预测(本简单例子没有涉及到重力模型的标定，而是假设重力模型已经标定好,可以直接使用模型进行交通分布预测）
点击Planning→TripDistribution→GravityApplication

出现应用重力模型的对话框,并完成相应的设置：
General选项：
选择
选择
选择

FrictionFactors选项：
阻抗矩阵
标定好的交通阻抗函数的参数

点击OK，出现保存交通分布结果的对话框:

起好名字，点击Save,出现运行结果:

点击Close，出现运行结果

点击Close,看到分布结果矩阵:
交通分布结果

交通分配阶段
将OD矩阵的小区行列号ID转换成为小区质心节点行列号ID
在交通分布matrix中右键Indices→Addindices

出现对话框：

点击AddIndex,完成以下设置

点击OK,再次回到索引对话框，选择新索引即可。

行列号转换完成。
行列号由1，2，3转换成为6，7，8

实施交通分配
在路段层上:点击
