USB接口定义
内含电脑接口定义
USB接口定义:HYPERLINK”http：//www.fangyigang。com/blog/attachments/200807/9729271044.png”\t”_blank”

USB引脚定义:
HYPERLINK"http://www。fangyigang。com/blog/attachments/200807/3148375808。png”\t"_blank"
miniUSB接口定义:
HYPERLINK”http：//www.fangyigang.com/blog/attachments/200807/0807795114。png"\t"_blank”

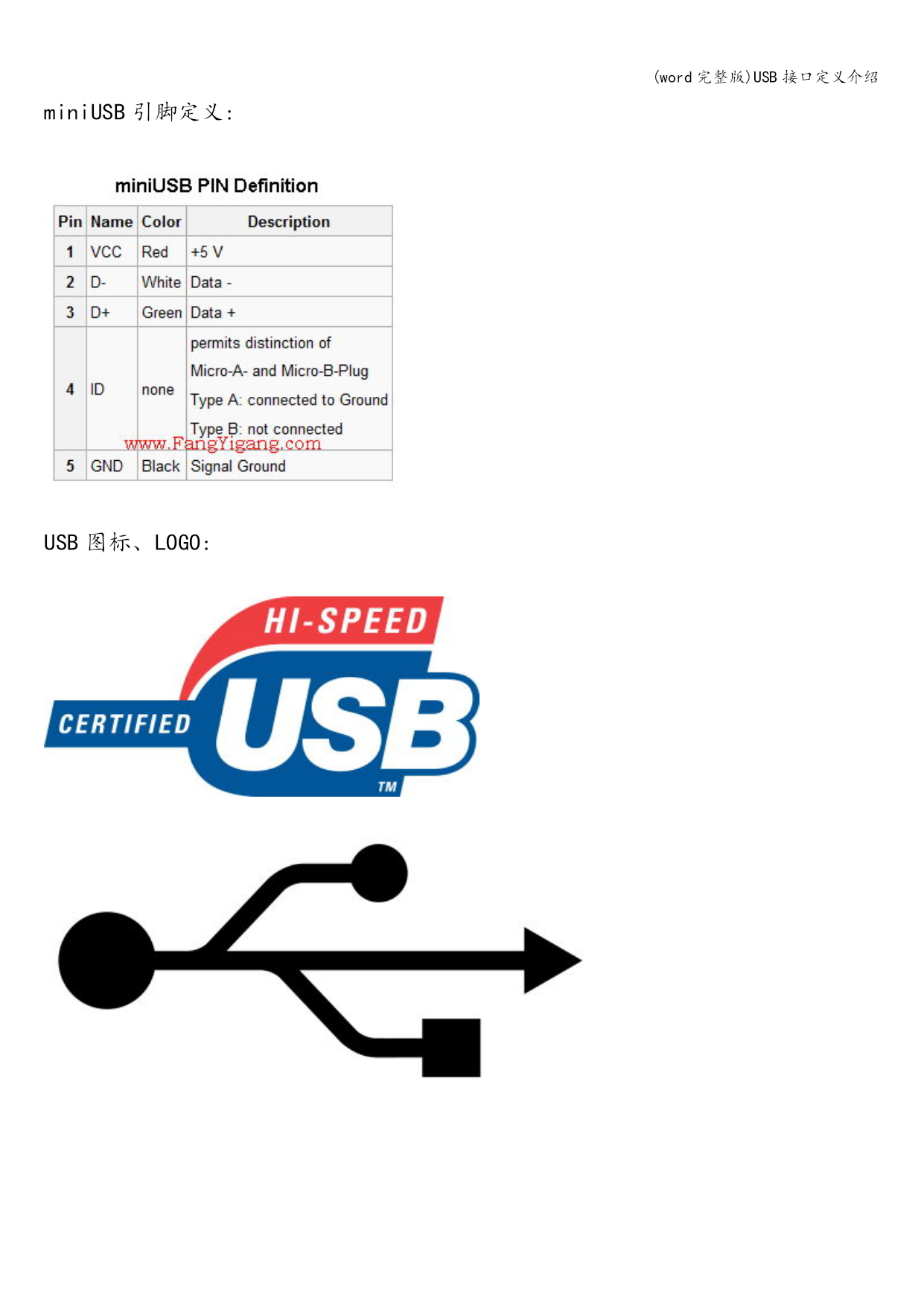

miniUSB引脚定义:
HYPERLINK"http：//www。fangyigang.com/blog/attachments/200807/7029884503.png”\t"_blank”
USB图标、LOGO:
HYPERLINK”http：//www。fangyigang。com/blog/attachments/200807/8667124029。png”\t”_blank”
HYPERLINK”http://www。fangyigang。com/blog/attachments/200807/3570418841.png"\t"_blank”
HYPERLINK"http://www.fangyigang。com/blog/attachments/200807/0869335477.jpg"\t”_blank"

从左往右依次为：miniUSB公口（A型插头)、miniUSB公口（B型插头）、USB公口(B型）、USB母口（A型插座)、USB公口(A型插头)

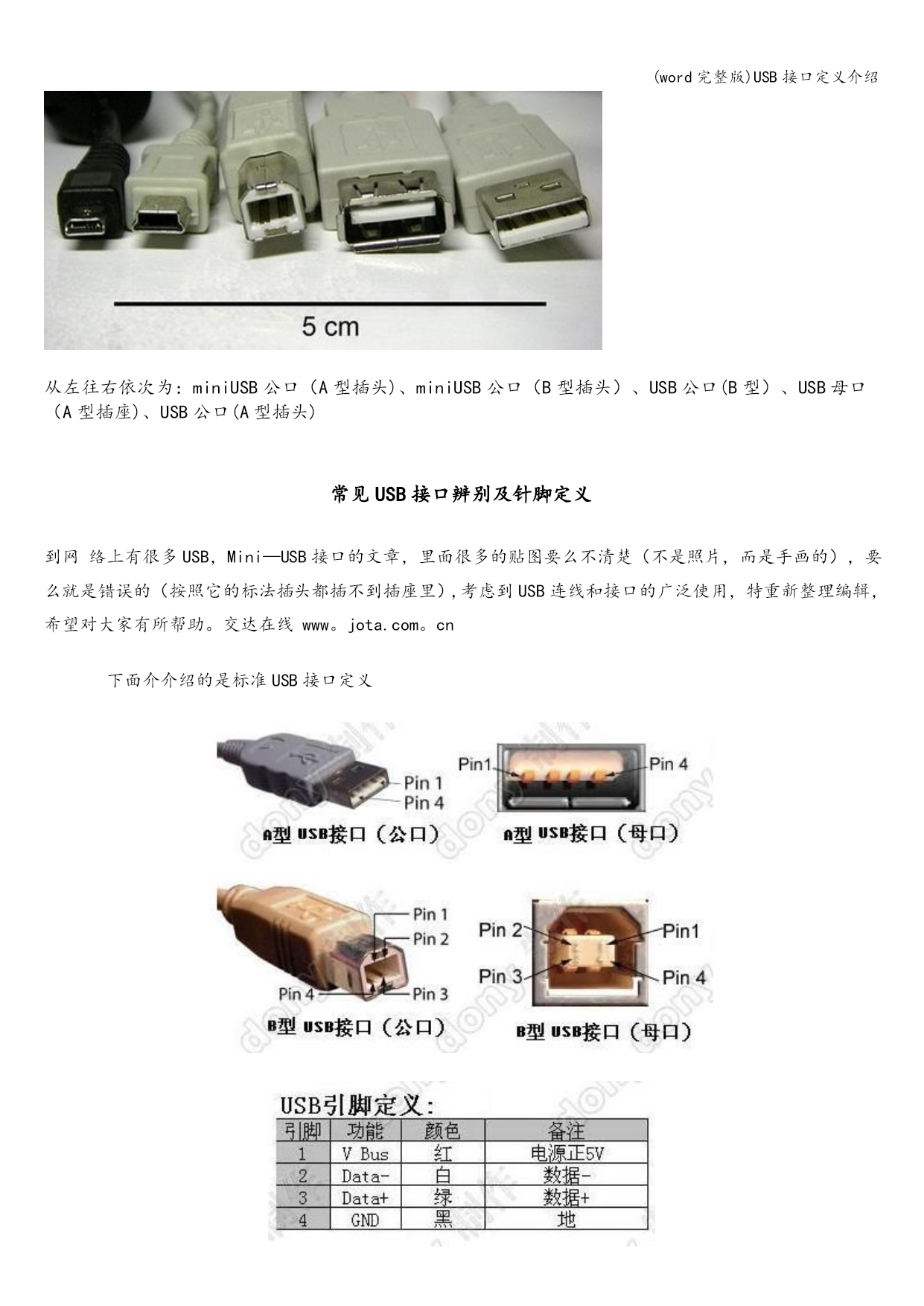

常见USB接口辨别及针脚定义
到网络上有很多USB，Mini—USB接口的文章，里面很多的贴图要么不清楚（不是照片，而是手画的），要么就是错误的（按照它的标法插头都插不到插座里）,考虑到USB连线和接口的广泛使用，特重新整理编辑，希望对大家有所帮助。交达在线www。jota.com。cn
下面介介绍的是标准USB接口定义

USB是一种种常用的PC接口，只有4根线,两根电源两根信号,需要注意的是千万不要把正负极弄反了,否则会烧掉USB设备或者电脑的南桥芯片！
其中ID脚在OTG功能中才使用。由于Mini-USB接口分Mini—A、B和AB接口.如果你的系统仅仅是用做Slave，那么就使用B接口。系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式（mastermode)；如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。这些说明为技术人员总结的，仅供参考。
我们手机上一般用的都是B型Mini—USB口。
下面贴一张常见的USB接口图片：

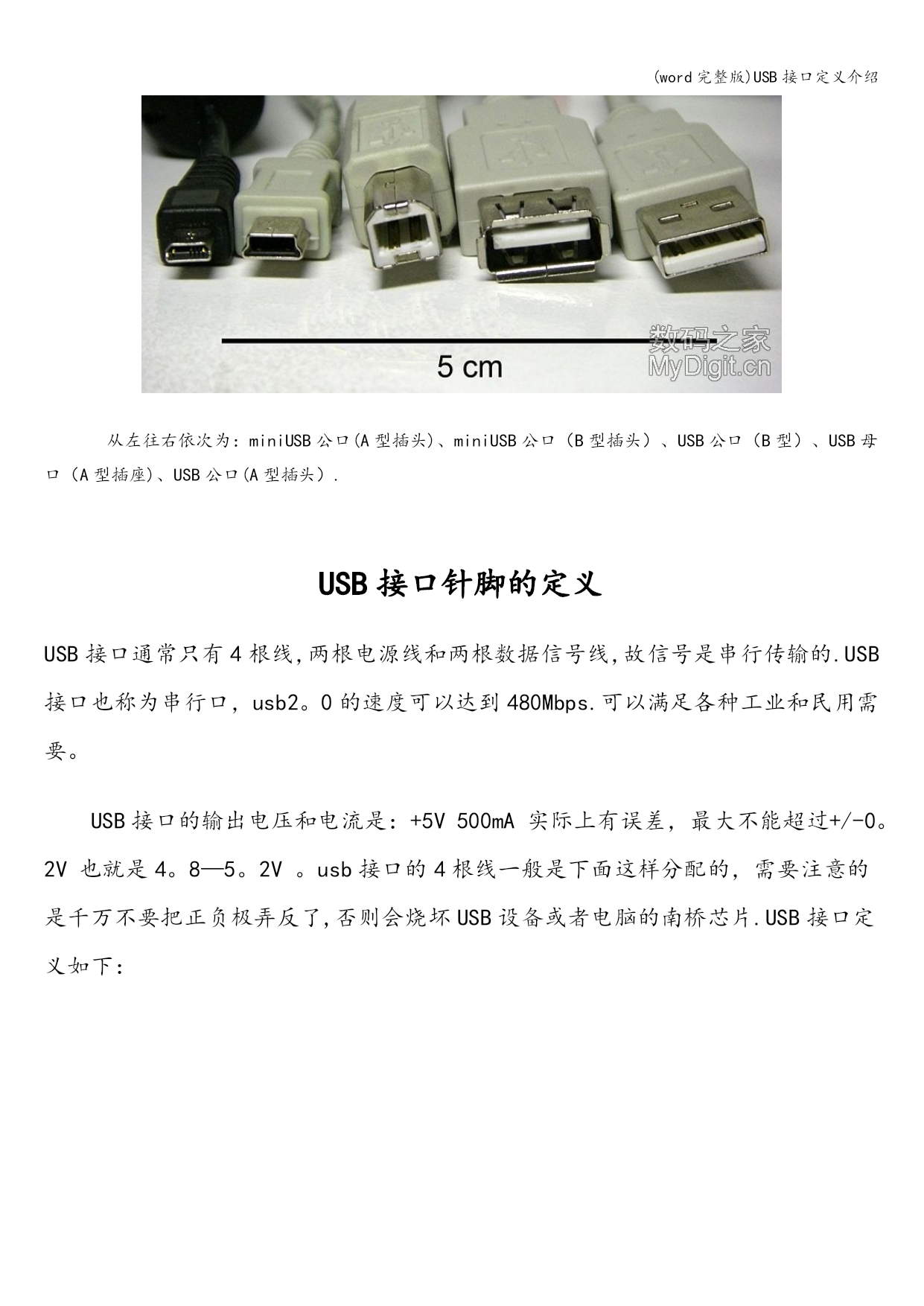

从左往右依次为：miniUSB公口(A型插头)、miniUSB公口（B型插头）、USB公口（B型）、USB母口（A型插座)、USB公口(A型插头）.

USB接口针脚的定义
USB接口通常只有4根线，两根电源线和两根数据信号线，故信号是串行传输的.USB接口也称为串行口，usb2。0的速度可以达到480Mbps.可以满足各种工业和民用需要。
USB接口的输出电压和电流是：+5V500mA实际上有误差，最大不能超过+/-0。2V也就是4。8—5。2V。usb接口的4根线一般是下面这样分配的，需要注意的是千万不要把正负极弄反了,否则会烧坏USB设备或者电脑的南桥芯片.USB接口定义如下：

—-—-———-----—--—-—--——--——-—-—-————--———-——-——-—-—--———-
USB接口定义颜色一般的排列方式是：红白绿黑从左到右定义：红色－USB电源：标有－VCC、Power、5V、5VSB字样绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+白色－USB数据线：（负）－DATA-、USBD-、PD—、USBDT+黑色－地线:GND、Ground
-———-—-—-—-——-——-————------———-———-—————---—-—-———--————-

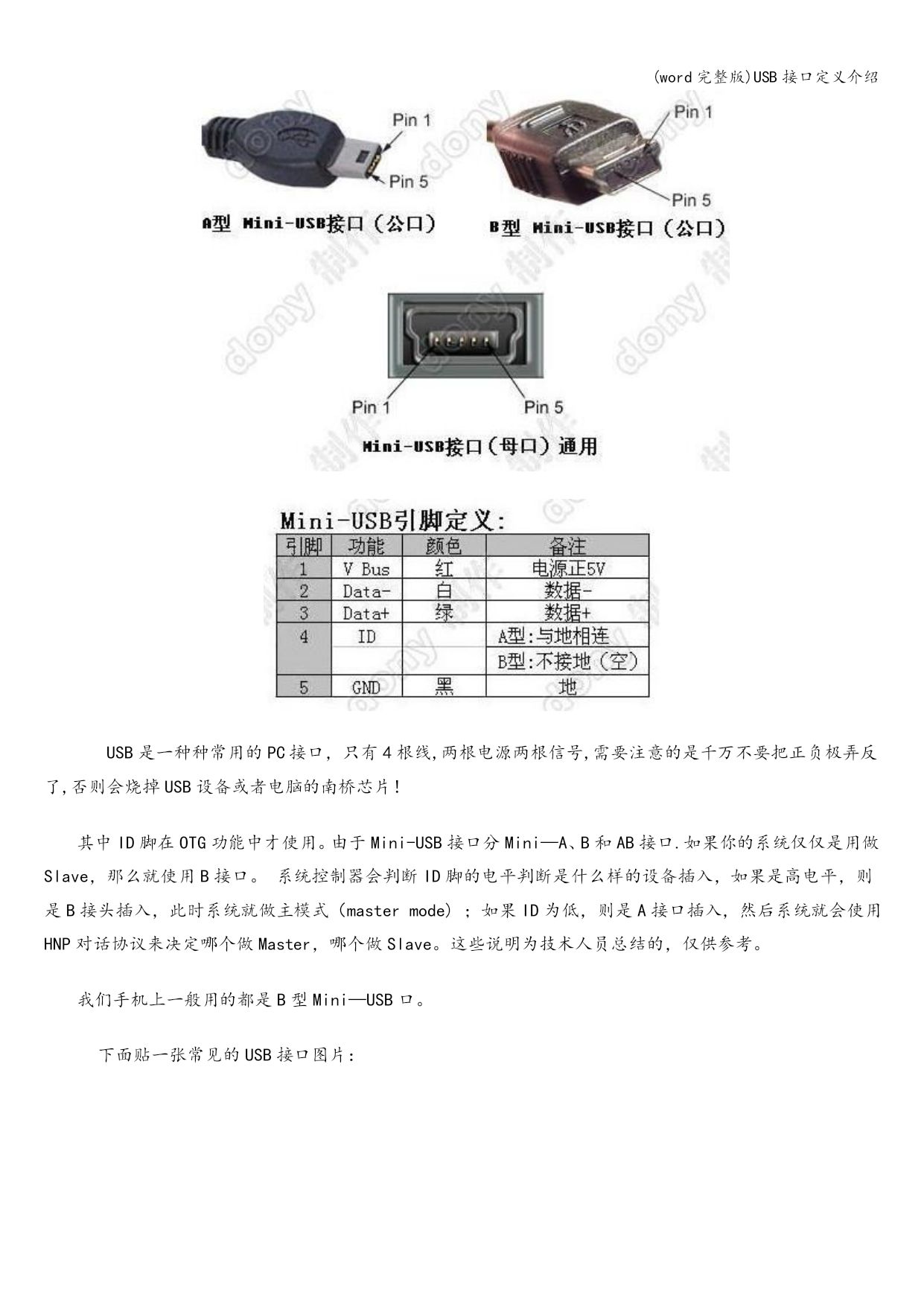

关于MINIUSB
一般MINIUSB是5芯的：
1——VCC2——D—3--D+4——ID5——GND

usb接口定义

HYPERLINK”http://www.rfcoo.com”USB接口定义
USB是一种常用的pc接口，他只有
