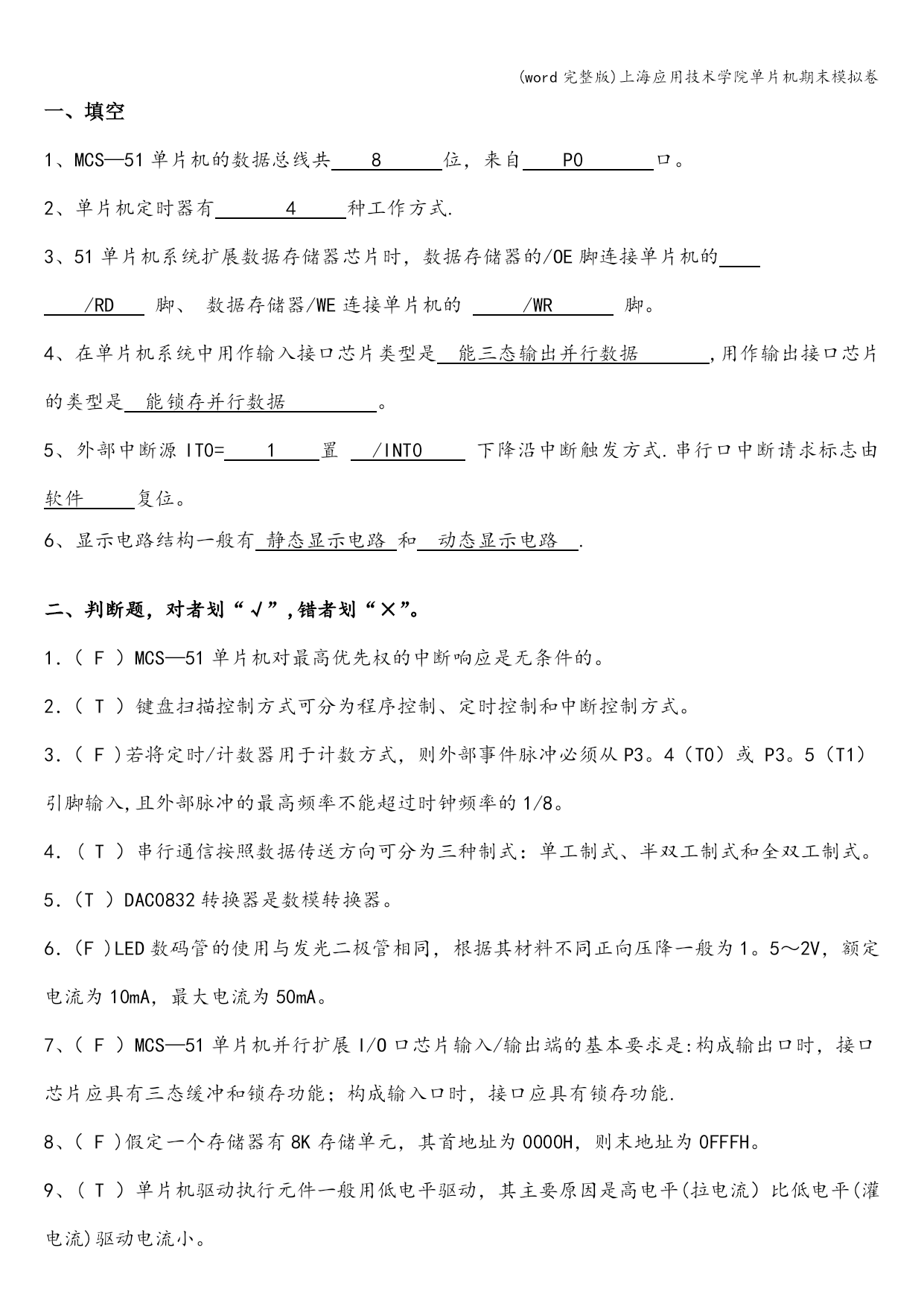

一、填空
1、MCS—51单片机的数据总线共8位，来自P0口。
2、单片机定时器有4种工作方式.
3、51单片机系统扩展数据存储器芯片时，数据存储器的/OE脚连接单片机的
/RD脚、数据存储器/WE连接单片机的/WR脚。
4、在单片机系统中用作输入接口芯片类型是能三态输出并行数据,用作输出接口芯片的类型是能锁存并行数据。
5、外部中断源IT0=1置/INT0下降沿中断触发方式.串行口中断请求标志由软件复位。
6、显示电路结构一般有静态显示电路和动态显示电路.

二、判断题，对者划“√”,错者划“×”。
1．（F）MCS—51单片机对最高优先权的中断响应是无条件的。
2．（T）键盘扫描控制方式可分为程序控制、定时控制和中断控制方式。
3．（F)若将定时/计数器用于计数方式，则外部事件脉冲必须从P3。4（T0）或P3。5（T1）引脚输入,且外部脉冲的最高频率不能超过时钟频率的1/8。
4．(T）串行通信按照数据传送方向可分为三种制式：单工制式、半双工制式和全双工制式。
5．（T）DAC0832转换器是数模转换器。
6．（F)LED数码管的使用与发光二极管相同，根据其材料不同正向压降一般为1。5～2V，额定电流为10mA，最大电流为50mA。
7、（F）MCS—51单片机并行扩展I/O口芯片输入/输出端的基本要求是:构成输出口时，接口芯片应具有三态缓冲和锁存功能；构成输入口时，接口应具有锁存功能.
8、（F)假定一个存储器有8K存储单元，其首地址为0000H，则末地址为0FFFH。
9、(T）单片机驱动执行元件一般用低电平驱动，其主要原因是高电平(拉电流）比低电平(灌电流)驱动电流小。

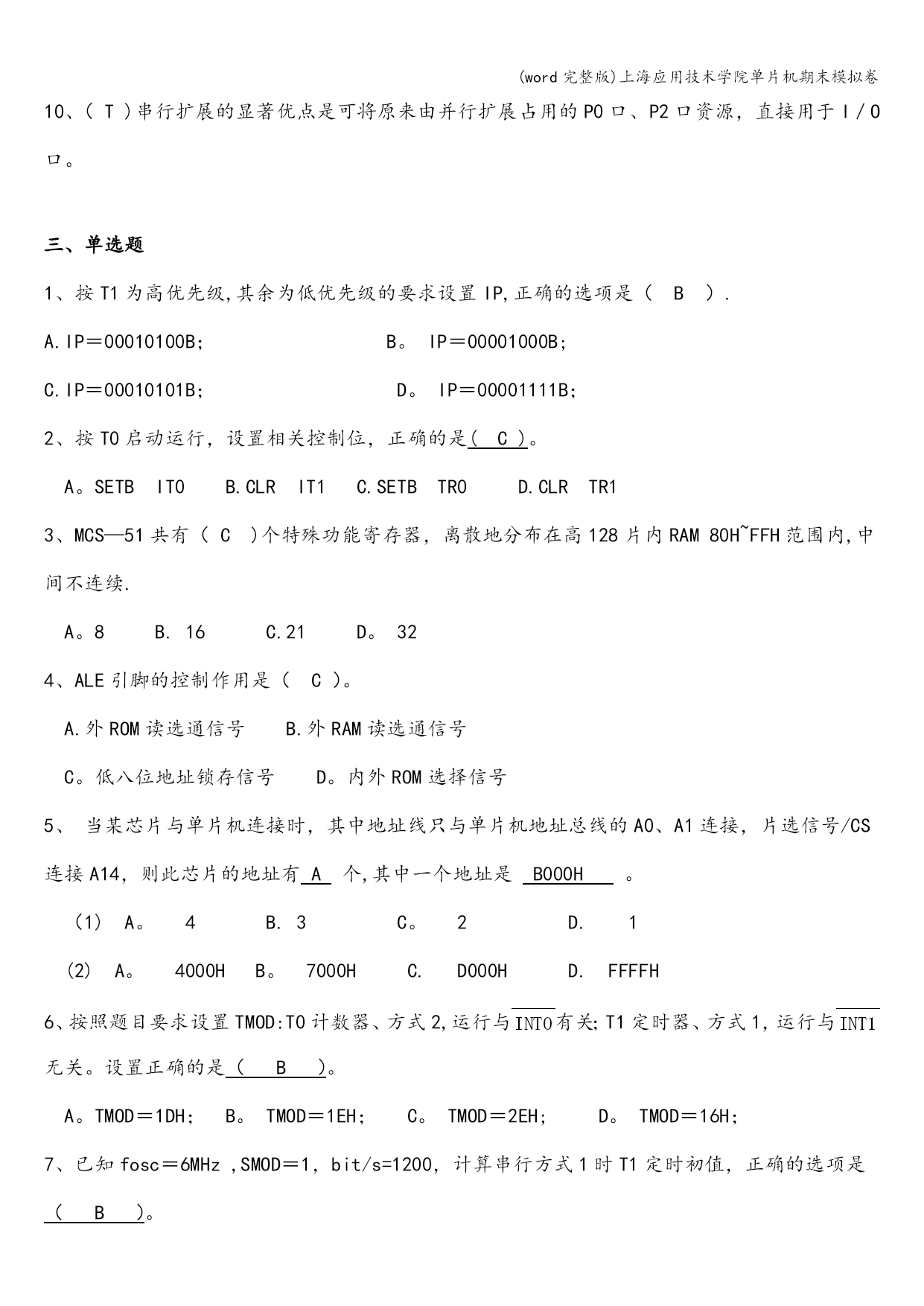

10、（T)串行扩展的显著优点是可将原来由并行扩展占用的P0口、P2口资源，直接用于I／O口。

三、单选题
1、按T1为高优先级,其余为低优先级的要求设置IP,正确的选项是（B）.
A.IP＝00010100B；B。IP＝00001000B;
C.IP＝00010101B；D。IP＝00001111B；
2、按T0启动运行，设置相关控制位，正确的是(C)。
A。SETBIT0B.CLRIT1C.SETBTR0D.CLRTR1
3、MCS—51共有（C)个特殊功能寄存器，离散地分布在高128片内RAM80H~FFH范围内,中间不连续.
A。8B.16C.21D。32
4、ALE引脚的控制作用是（C）。
A.外ROM读选通信号B.外RAM读选通信号
C。低八位地址锁存信号D。内外ROM选择信号
5、当某芯片与单片机连接时，其中地址线只与单片机地址总线的A0、A1连接，片选信号/CS连接A14，则此芯片的地址有A个,其中一个地址是B000H。
（1)A。4B.3C。2D.1
(2)A。4000HB。7000HC.D000HD.FFFFH
6、按照题目要求设置TMOD:T0计数器、方式2,运行与有关；T1定时器、方式1，运行与无关。设置正确的是（B）。
A。TMOD＝1DH；B。TMOD＝1EH；C。TMOD＝2EH;D。TMOD＝16H；
7、已知fosc＝6MHz,SMOD＝1，bit/s=1200，计算串行方式1时T1定时初值，正确的选项是（B）。

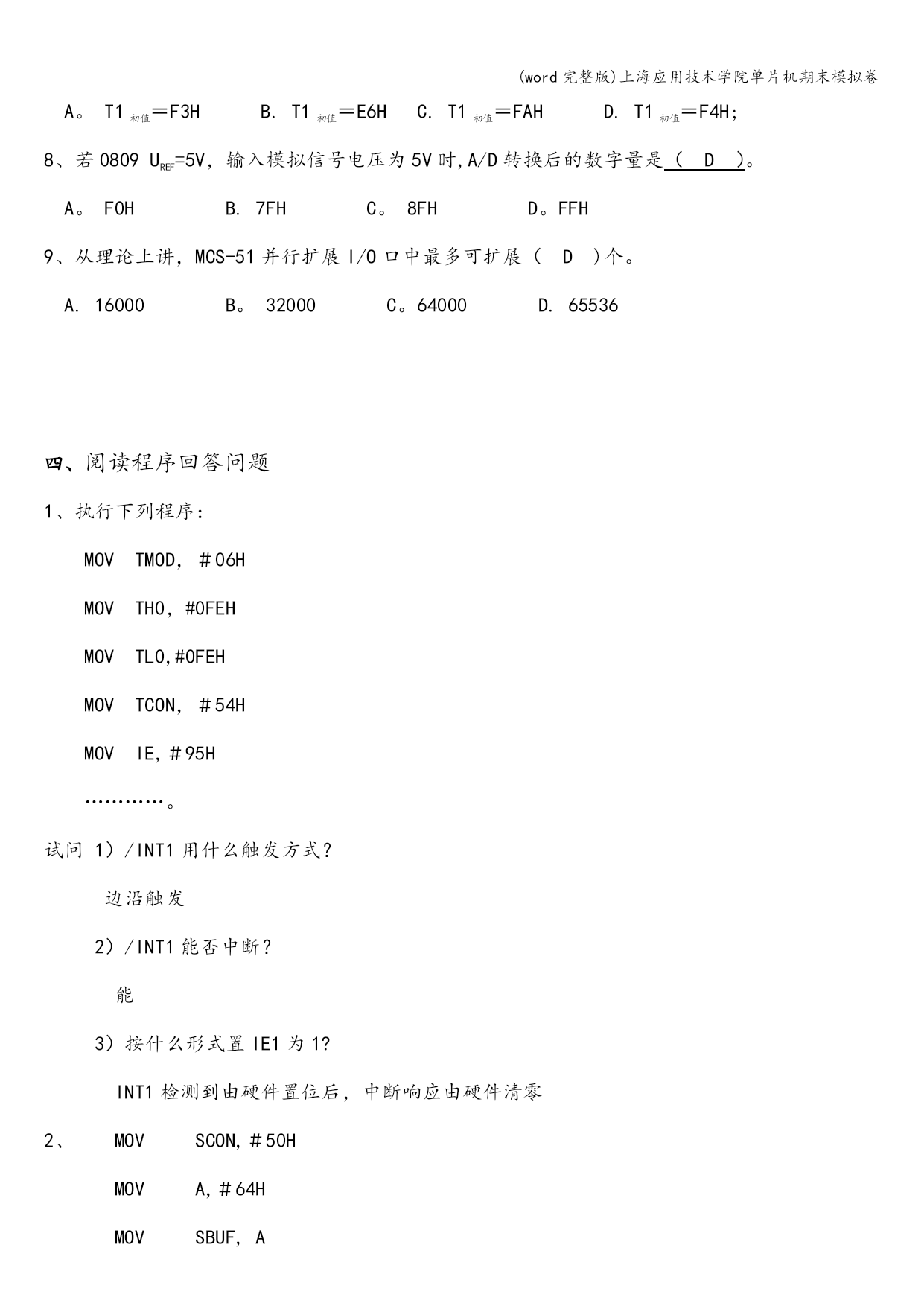

A。T1初值＝F3HB.T1初值＝E6HC.T1初值＝FAHD.T1初值＝F4H;
8、若0809UREF=5V，输入模拟信号电压为5V时,A/D转换后的数字量是（D）。
A。F0HB.7FHC。8FHD。FFH
9、从理论上讲，MCS-51并行扩展I/O口中最多可扩展（D)个。
A.16000B。32000C。64000D.65536

四、阅读程序回答问题
1、执行下列程序：
MOVTMOD，＃06H
MOVTH0，#0FEH
MOVTL0,#0FEH
MOVTCON，＃54H
MOVIE,＃95H
…………。
试问1）/INT1用什么触发方式？
边沿触发
2）/INT1能否中断？
能
3）按什么形式置IE1为1?
INT1检测到由硬件置位后，中断响应由硬件清零
2、MOVSCON,＃50H
MOVA,＃64H
MOVSBUF,A

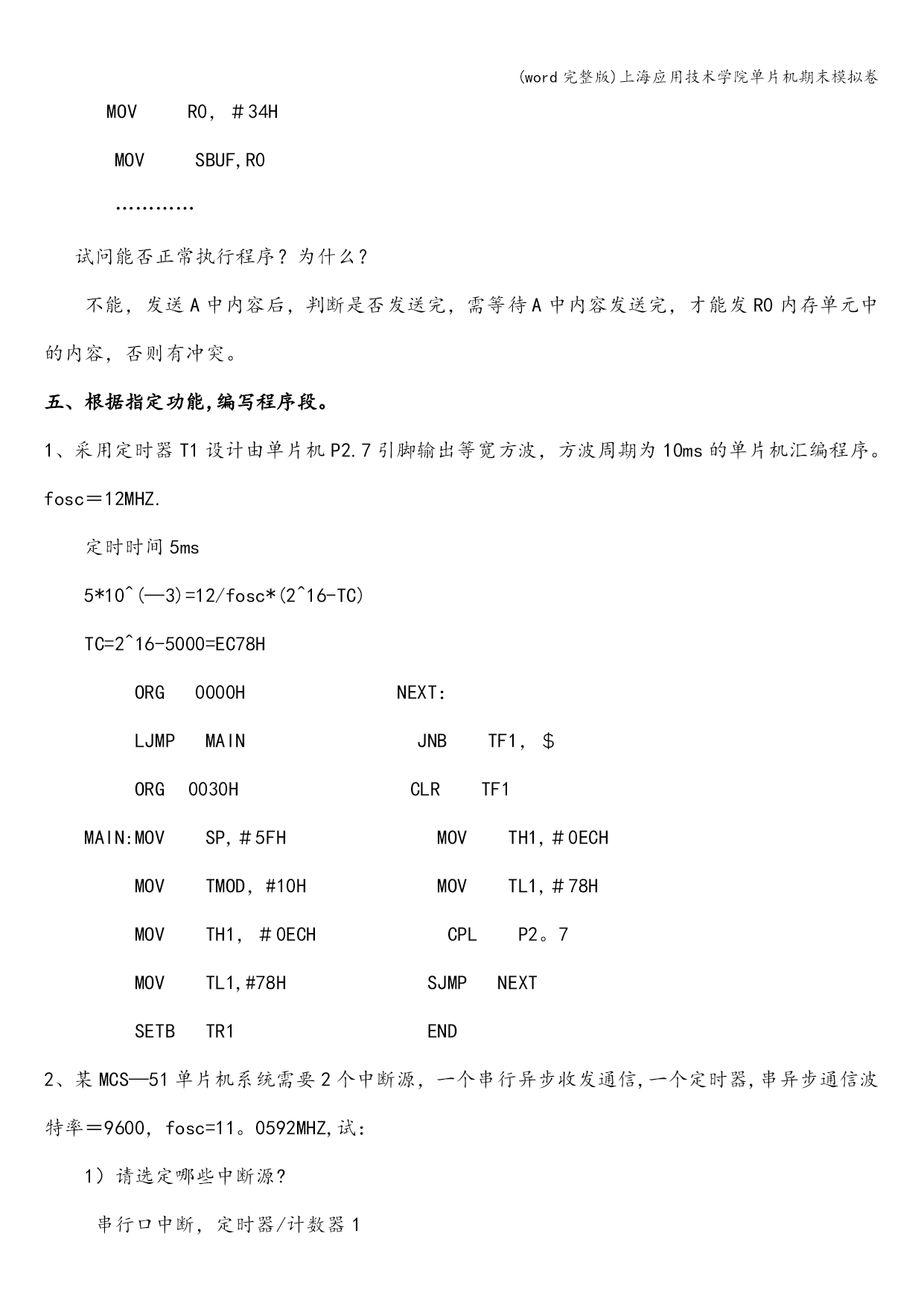

MOVR0，＃34H
MOVSBUF,R0
…………
试问能否正常执行程序？为什么？
不能，发送A中内容后，判断是否发送完，需等待A中内容发送完，才能发R0内存单元中的内容，否则有冲突。
五、根据指定功能,编写程序段。
1、采用定时器T1设计由单片机P2.7引脚输出等宽方波，方波周期为10ms的单片机汇编程序。fosc＝12MHZ.
定时时间5ms
5*10^(—3)=12/fosc*(2^16-TC)
TC=2^
