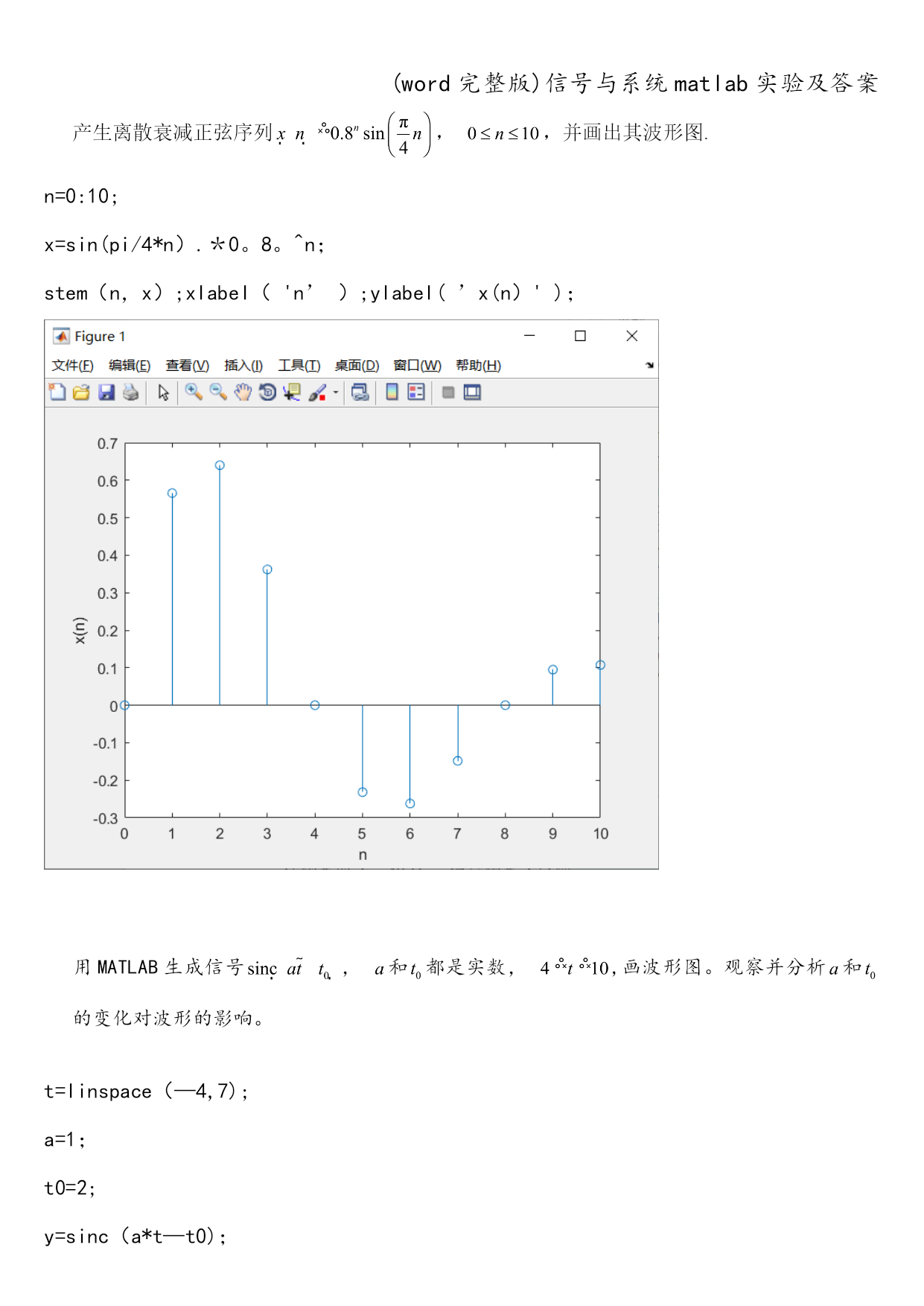

产生离散衰减正弦序列，，并画出其波形图.
n=0:10;
x=sin(pi/4*n）.＊0。8。^n；
stem（n，x）;xlabel（'n’）;ylabel(’x(n）')；

用MATLAB生成信号，和都是实数，,画波形图。观察并分析和的变化对波形的影响。

t=linspace（—4,7);
a=1；
t0=2;
y=sinc（a*t—t0)；

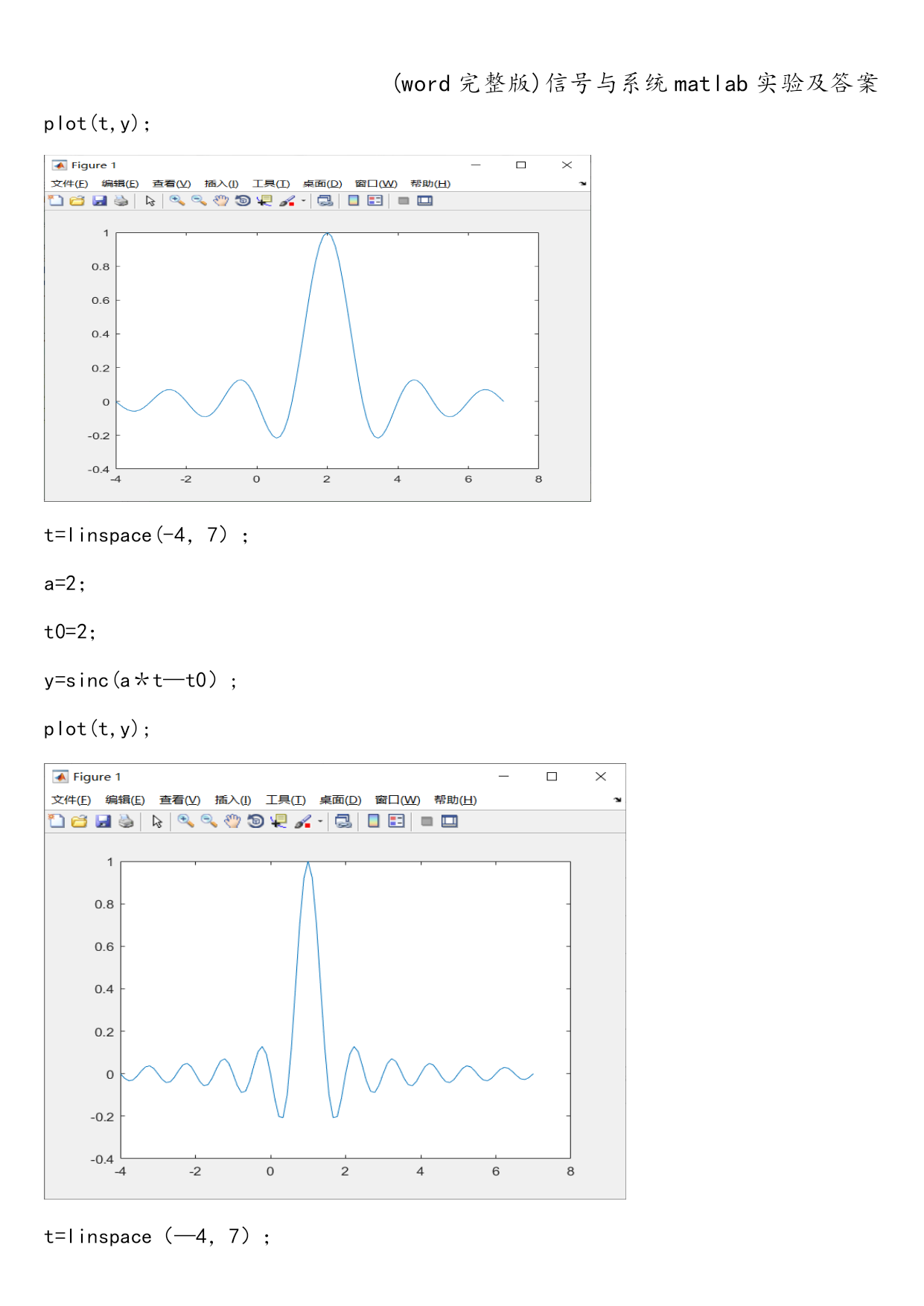

plot(t,y)；

t=linspace(-4，7）；
a=2；
t0=2；
y=sinc(a＊t—t0）;
plot(t,y);

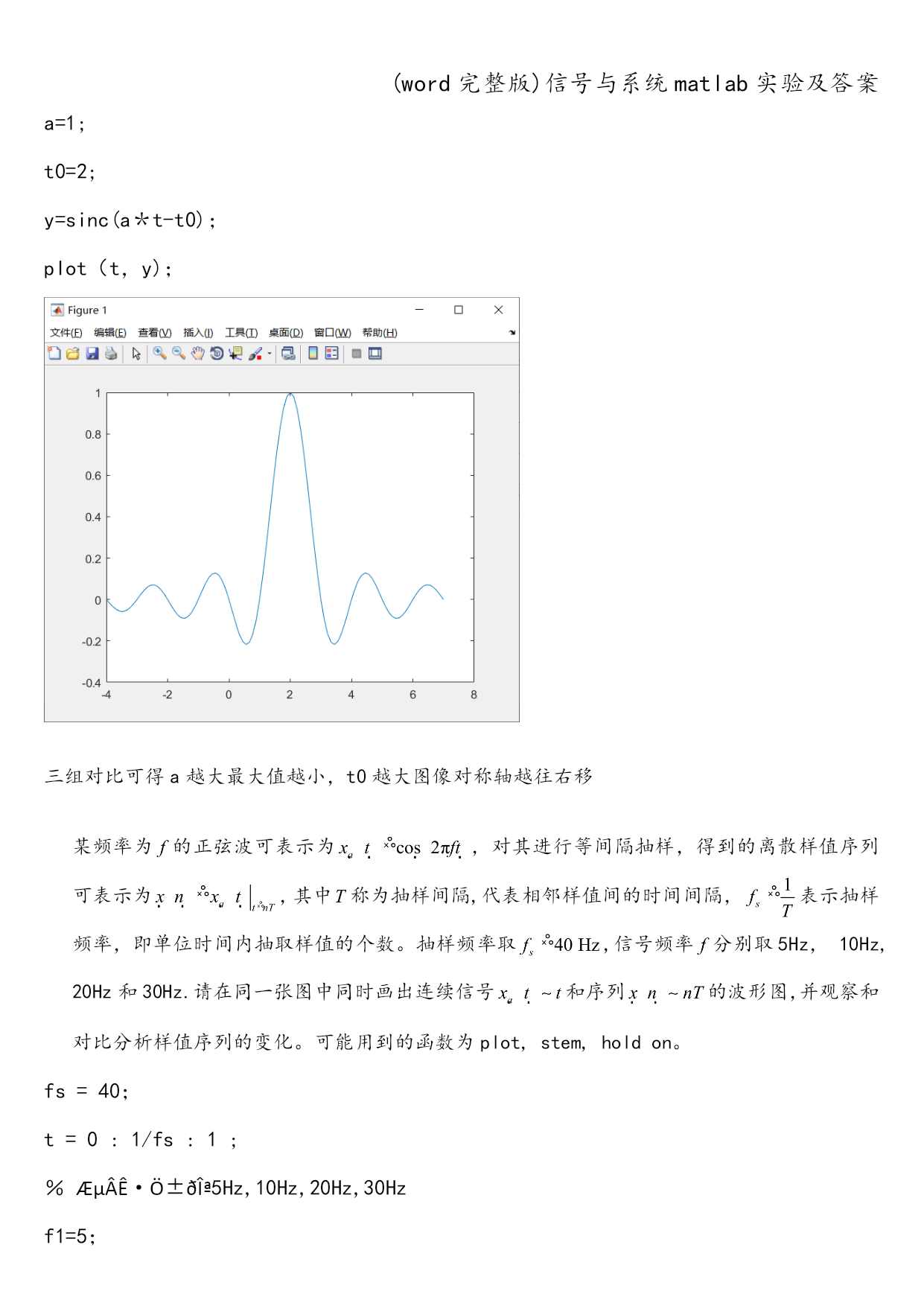

t=linspace（—4，7）；
a=1;
t0=2;
y=sinc(a＊t-t0)；
plot（t，y)；

三组对比可得a越大最大值越小，t0越大图像对称轴越往右移

某频率为的正弦波可表示为，对其进行等间隔抽样，得到的离散样值序列可表示为，其中称为抽样间隔,代表相邻样值间的时间间隔，表示抽样频率，即单位时间内抽取样值的个数。抽样频率取,信号频率分别取5Hz，10Hz,20Hz和30Hz.请在同一张图中同时画出连续信号和序列的波形图，并观察和对比分析样值序列的变化。可能用到的函数为plot,stem,holdon。
fs=40；
t=0:1/fs:1;
％ƵÂÊ·Ö±ðΪ5Hz,10Hz,20Hz,30Hz
f1=5；

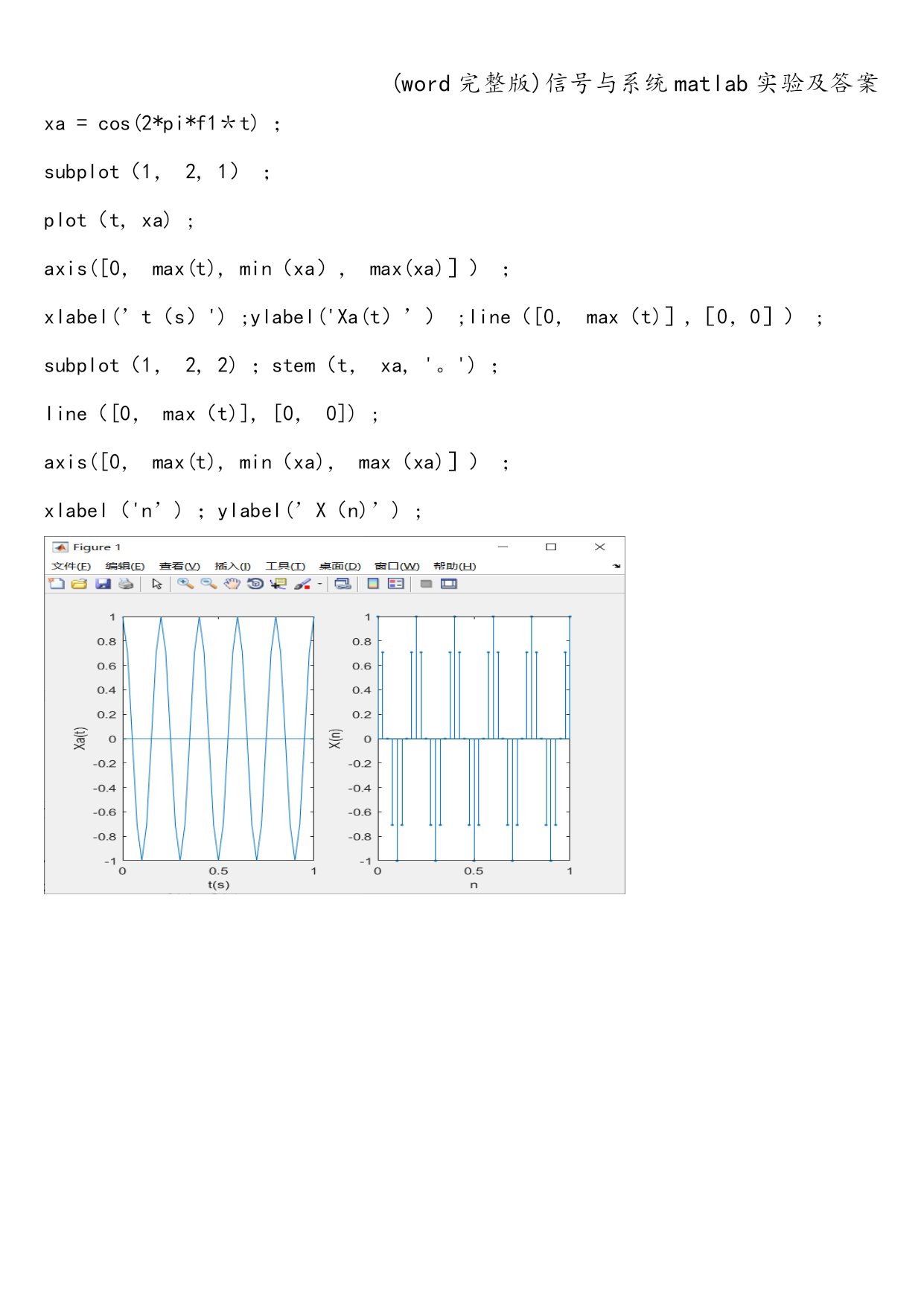

xa=cos(2*pi*f1＊t)；
subplot（1，2,1）；
plot（t,xa);
axis([0，max(t),min（xa），max(xa)］）；
xlabel(’t（s）');ylabel('Xa(t）’）;line（[0，max（t)］,［0，0］）;
subplot（1，2,2)；stem（t，xa,'。')；
line（[0，max（t)],[0，0]);
axis([0，max(t),min（xa)，max（xa)］）；
xlabel（'n’)；ylabel(’X（n)’);

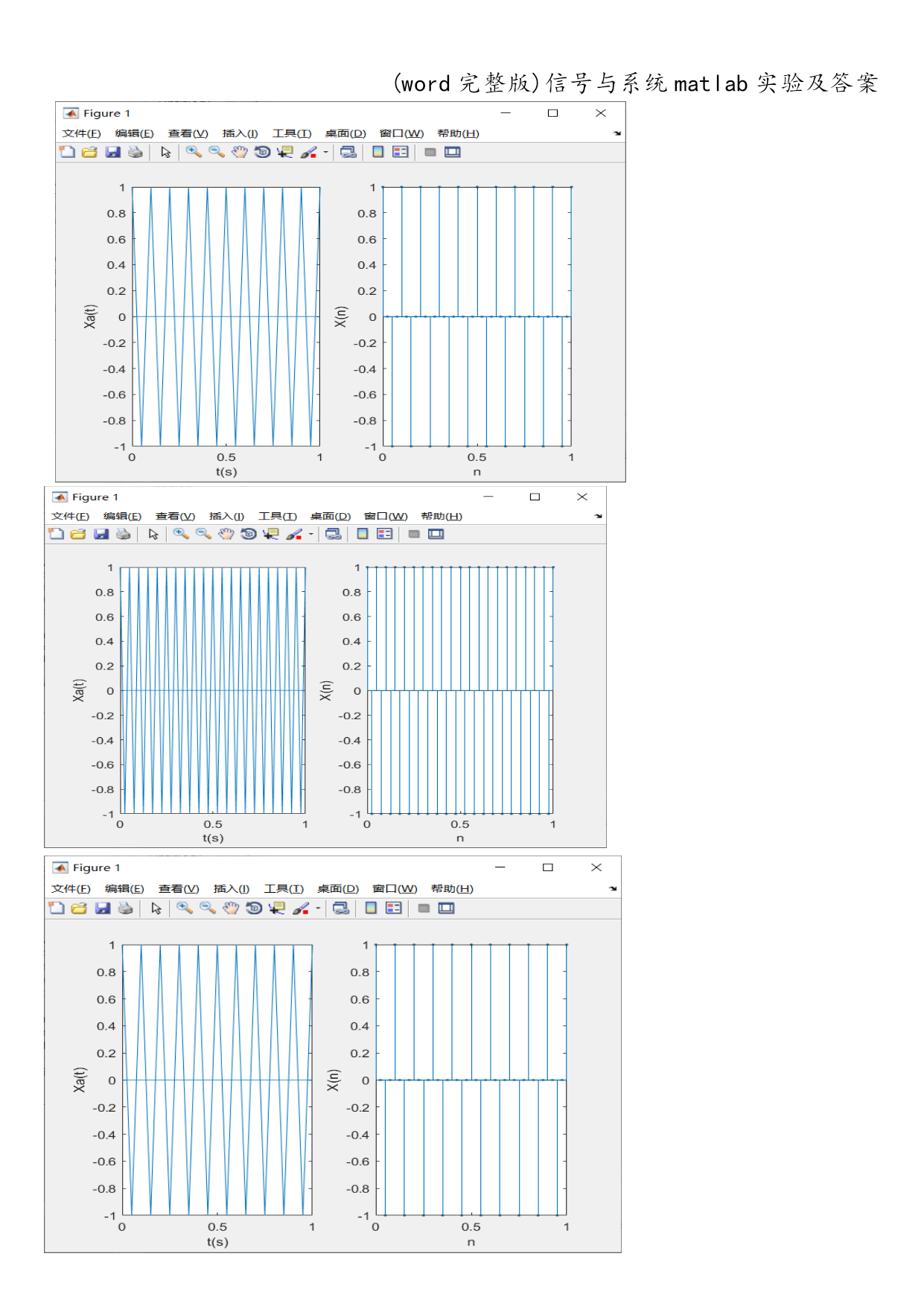

频率越高，图像更加密集。

用MATLAB产生音阶信号，并播放,抽样频率可设为8000Hz。
利用MATLAB产生信号和，请画出信号和信号的波形图。
clc;closeall;clear;
f1=262;fs=8000;f2=293；f3=329;f4=349；f5=392；f6=440；f7=493;f8=523;
N_zeros=300;
n=0：（fs/2—N_zeros—1）;
x1=［sin(n*2*pi＊f1/fs)zeros（1，N_zeros)］;
x2=[sin(n＊2*pi*f2/fs)zeros(1,N_zeros)］；
x3=[sin(n*2*pi*f3/fs）zeros(1,N_zeros)];
x4=[sin（n*2＊pi＊f4/fs）zeros（1，N_zeros)];
x5=［sin（n＊2＊pi＊f5/fs)zeros(1,N_zeros)]；
x6=[sin(n*2*pi*f6/fs)zeros（1,N_zeros)];
x7=[sin（n*2＊pi*f7/fs)zeros（1，N_zeros)］；
x8=[sin(n*2*pi*f8/fs）zeros（1,N_zeros）］;
notes=［x1x2x3x4x5x6x7x8］;
sound（notes，fs)；

习题:计算下列信号和的卷积和。
1.；
nx=0：9;x=ones（1,length(nx）);
nh=0：4;h=ones(1，length(nh)）；
y=conv（x,h）;
％下限=下限1+下限2
ny_min=min(nx)+min（nh）;
%上限=上限1+上限2
ny_max=max(nx）+max（nh);
ny=ny_min:ny_max；
subplot（3，1,1）；stem（nx，x);
xlabel（'n'）;ylabel（'x(n)’）;axis（［ny_minny_max0max(x)]）;
subplot（3，1,2）;stem（nh,h）；
xlabel(’n');ylabel('h(n)');axis(［ny_minny_max0max(h)]）；
subplot(3,1，3）；stem(ny,y）;
xlabel（'n’）;ylabel（’x（n）＊h(n)’）;axis([ny_minny_max0max(y）］)；

2.，
nx=0:3；x=ones（1,length（nx））;
nh=0：9；h=0.8。^nh。＊ones(1，length(nh))；
y=conv(x，h)；ny_min=min(nx
