(精品word)MATLABS函数的调用实例
(精品word)MATLABS函数的调用实例
(精品word)MATLABS函数的调用实例

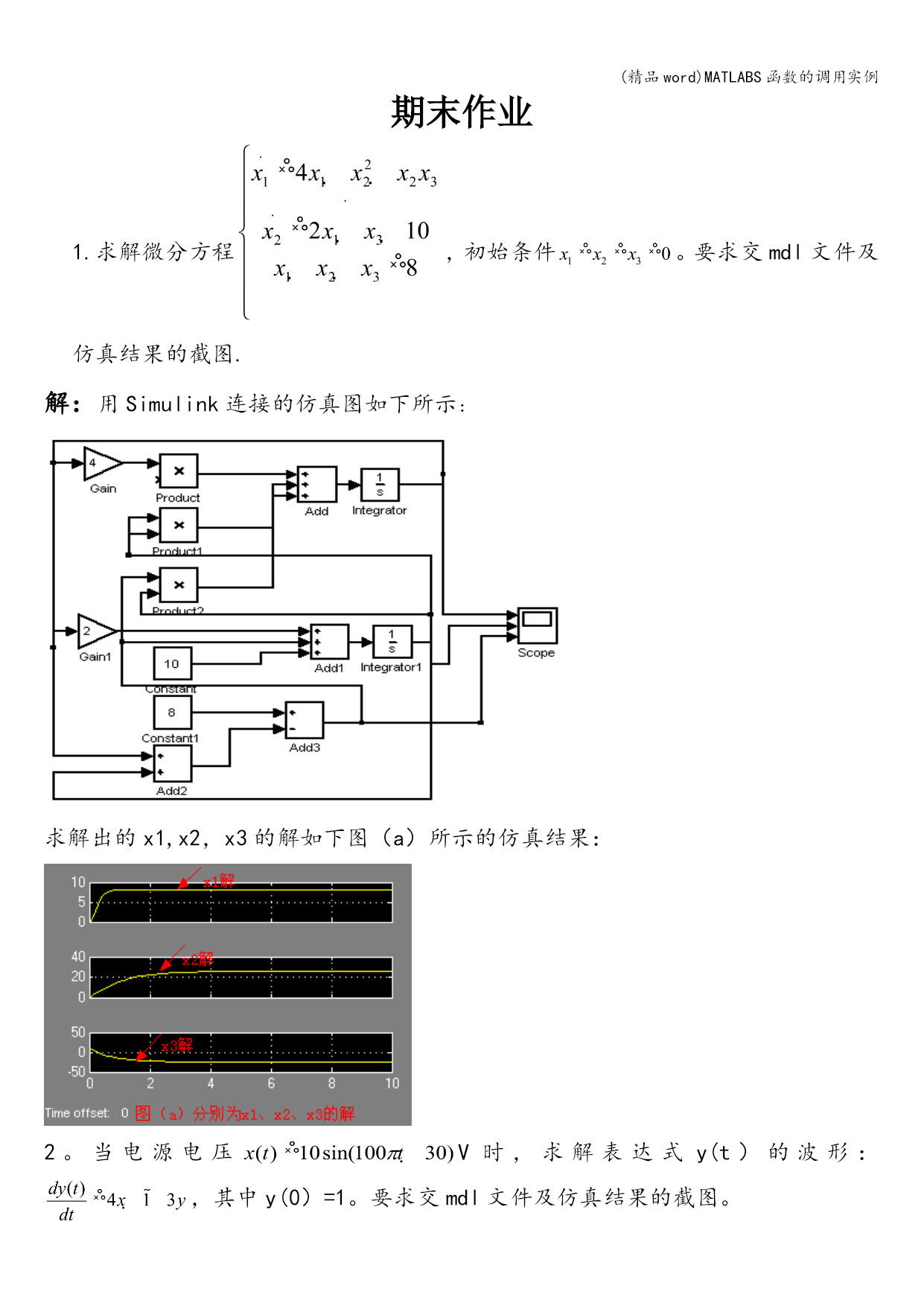

期末作业
1.求解微分方程，初始条件。要求交mdl文件及仿真结果的截图.
解：用Simulink连接的仿真图如下所示：

求解出的x1,x2，x3的解如下图（a）所示的仿真结果：

2。当电源电压V时，求解表达式y(t）的波形：，其中y(0）=1。要求交mdl文件及仿真结果的截图。

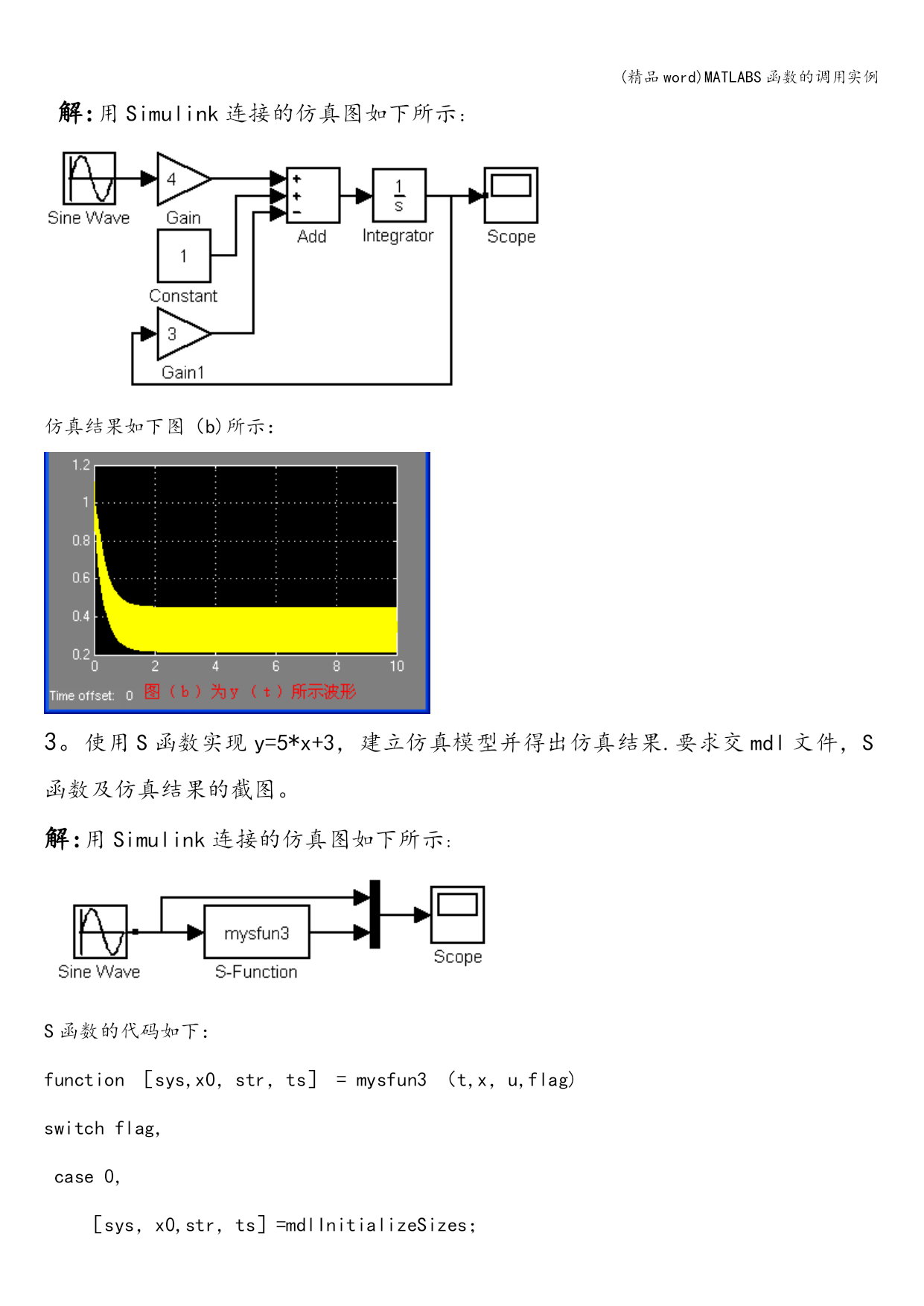

解:用Simulink连接的仿真图如下所示：

仿真结果如下图（b)所示：

3。使用S函数实现y=5*x+3，建立仿真模型并得出仿真结果.要求交mdl文件，S函数及仿真结果的截图。
解:用Simulink连接的仿真图如下所示:

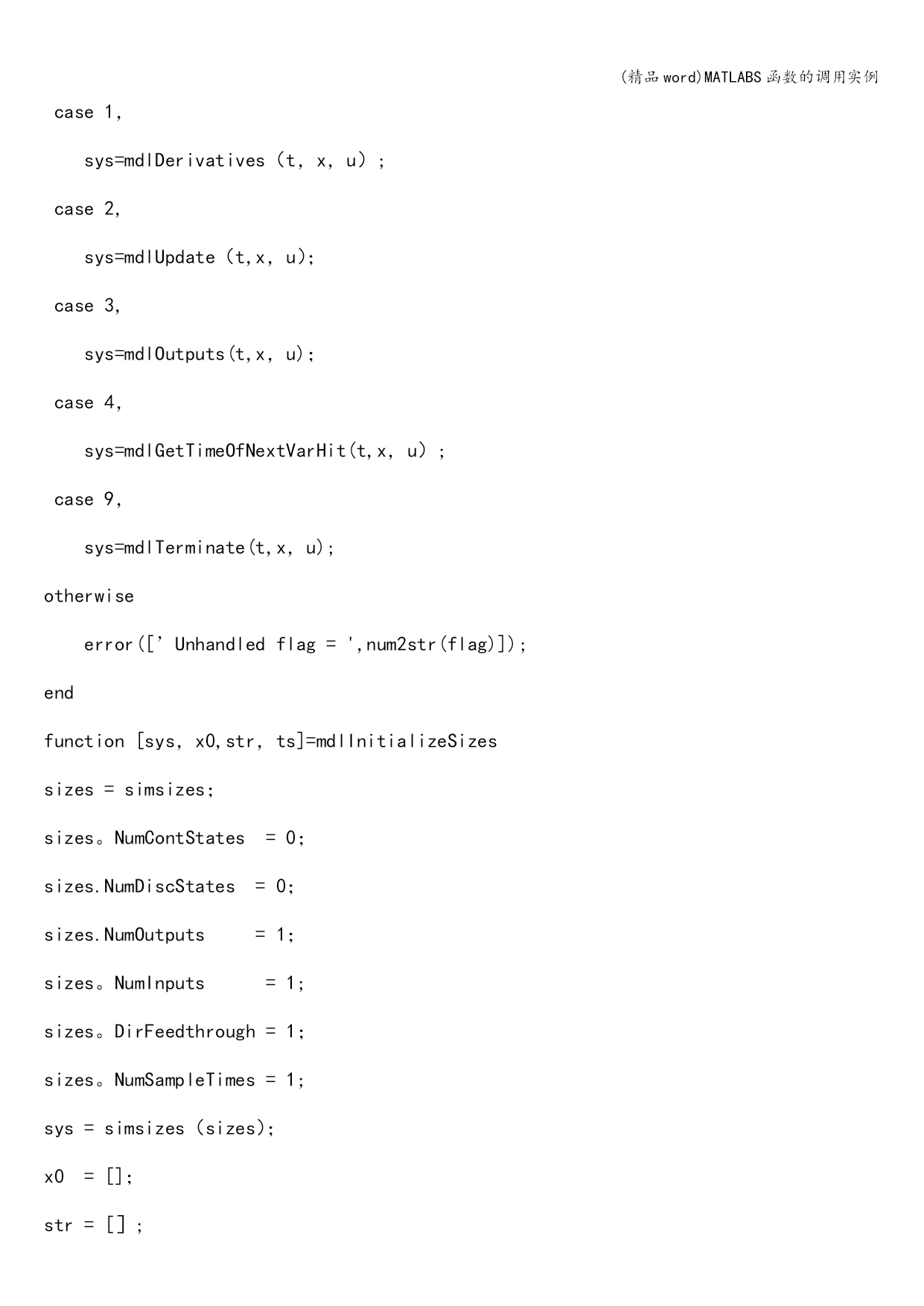

S函数的代码如下：
function［sys,x0，str，ts］=mysfun3（t,x，u,flag)
switchflag,
case0,
［sys，x0,str，ts］=mdlInitializeSizes；
case1，
sys=mdlDerivatives（t，x，u）;
case2,
sys=mdlUpdate（t,x，u）；
case3,
sys=mdlOutputs(t,x，u)；
case4，
sys=mdlGetTimeOfNextVarHit(t,x，u）;
case9，
sys=mdlTerminate(t,x，u);
otherwise
error([’Unhandledflag=',num2str(flag)]);
end
function[sys，x0,str，ts]=mdlInitializeSizes
sizes=simsizes；
sizes。NumContStates=0；
sizes.NumDiscStates=0；
sizes.NumOutputs=1；
sizes。NumInputs=1;
sizes。DirFeedthrough=1；
sizes。NumSampleTimes=1;
sys=simsizes（sizes）；
x0=[]；
str=[］;
ts=［00］；
functionsys=mdlDerivatives（t，x，u）
sys=［］；
functionsys=mdlUpdate(t，x，u)
sys=[]；
functionsys=mdlOutputs（t,x,u）
sys=5＊u+3；
functionsys=mdlGetTimeOfNextVarHit(t,x,u)
sampleTime=1；
sys=t+sampleTime；
functionsys=mdlTerminate（t,x，u）
sys=[]；

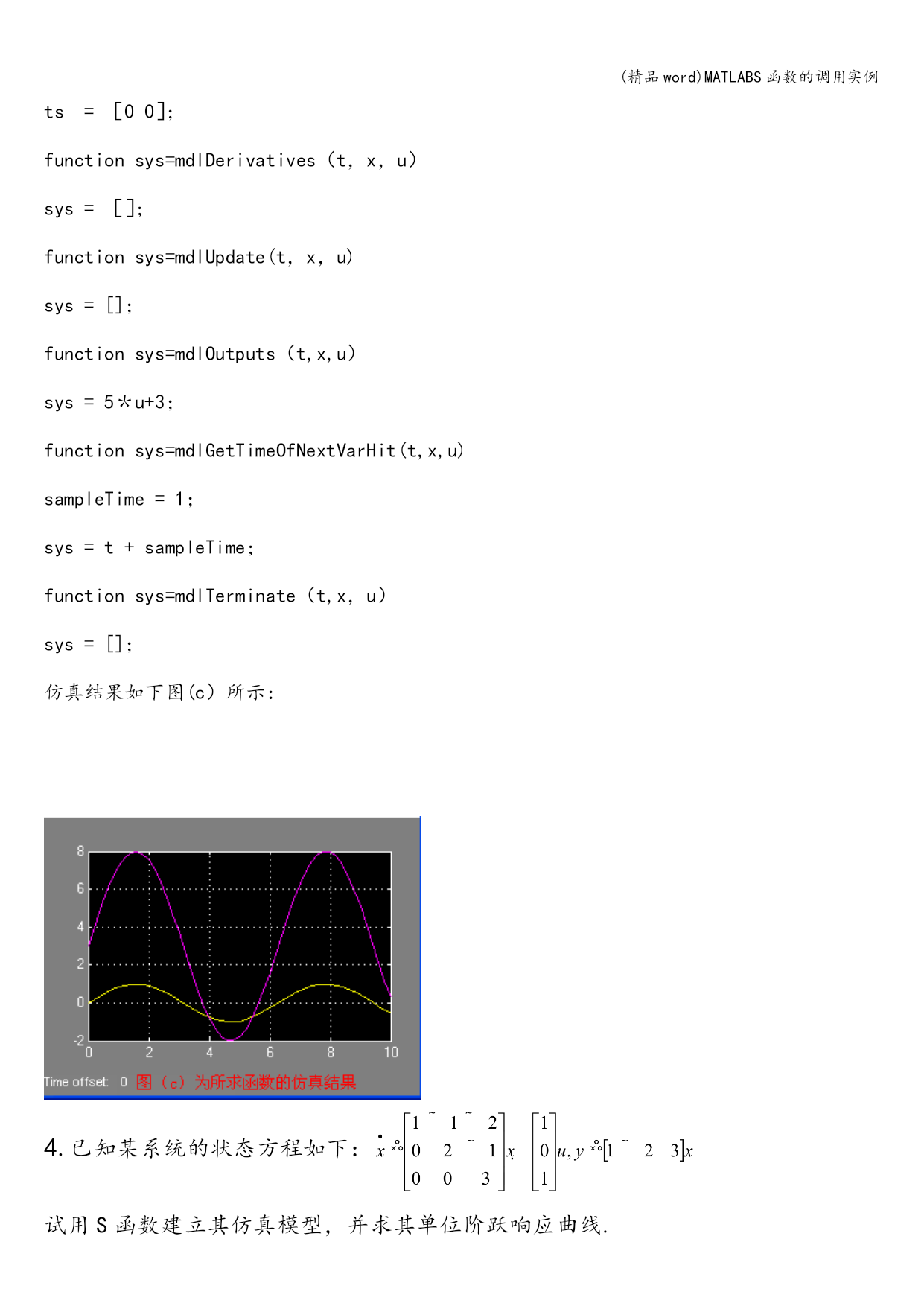

仿真结果如下图(c）所示：



4.已知某系统的状态方程如下：
试用S函数建立其仿真模型，并求其单位阶跃响应曲线.

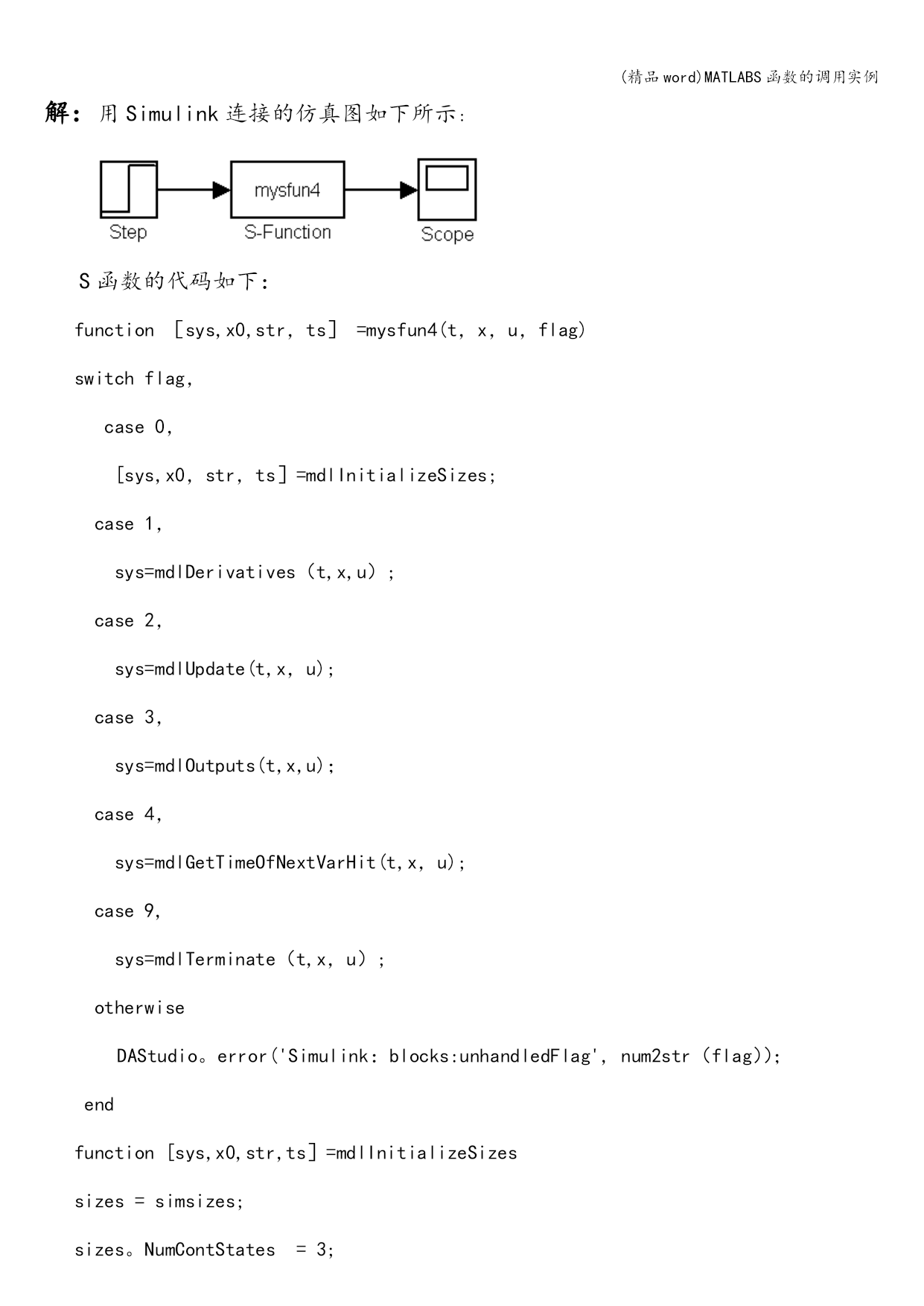

解：用Simulink连接的仿真图如下所示:

S函数的代码如下：
function［sys,x0,str，ts］=mysfun4(t，x，u，flag)
switchflag，
case0，
[sys,x0，str，ts］=mdlInitializeSizes;
case1，
sys=mdlDerivatives（t,x,u）;
case2，
sys=mdlUpdate(t,x，u);
case3，
sys=mdlOutputs(t,x,u)；
case4，
sys=mdlGetTimeOfNextVarHit(t,x，u);
case9,
sys=mdlTerminate（t,x，u）;
otherwise
DAStudio。error('Simulink：blocks:unhandledFlag',num2str（flag））；
end
function[sys,x0,str,ts］=mdlInitializeSizes
sizes=simsizes;
sizes。NumContStates=3;
sizes.NumDiscStates=0;
sizes.NumOutputs=1；
sizes。NumInputs=1；
sizes.DirFeedthrough=0;
sizes.NumSampleTimes=1;
sys=simsizes(sizes）;
x0=［0;0；0］;
str=［］;
ts=［00];
functionsys=mdlDerivatives(t,x,u)
x（1)=1＊x(1)-1＊x(2）-2*x（3)+u；
x(2）=2*x(2)-1*x（3）；
x(3）=3＊x（3)+u;
sys=x;
functionsys=mdlUpdate(t,x,u)
sys=［］;
functionsys=mdlOutputs（t，x,u)
sys=1*x（1)-2*x(2）+3＊x
