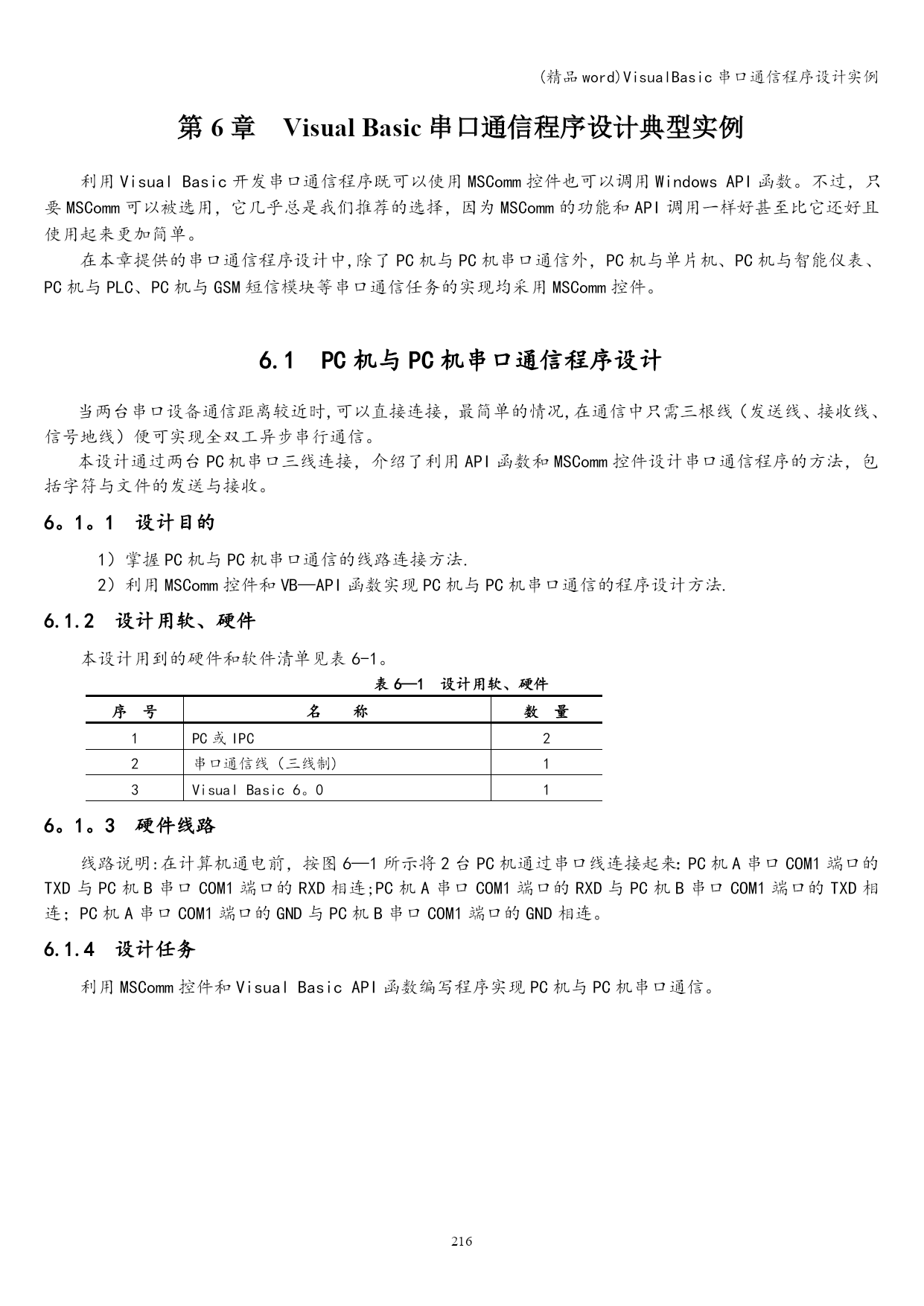

第6章VisualBasic串口通信程序设计典型实例
利用VisualBasic开发串口通信程序既可以使用MSComm控件也可以调用WindowsAPI函数。不过，只要MSComm可以被选用，它几乎总是我们推荐的选择，因为MSComm的功能和API调用一样好甚至比它还好且使用起来更加简单。
在本章提供的串口通信程序设计中,除了PC机与PC机串口通信外，PC机与单片机、PC机与智能仪表、PC机与PLC、PC机与GSM短信模块等串口通信任务的实现均采用MSComm控件。

6.1PC机与PC机串口通信程序设计
当两台串口设备通信距离较近时,可以直接连接，最简单的情况,在通信中只需三根线（发送线、接收线、信号地线）便可实现全双工异步串行通信。
本设计通过两台PC机串口三线连接，介绍了利用API函数和MSComm控件设计串口通信程序的方法，包括字符与文件的发送与接收。
6。1。1设计目的
1）掌握PC机与PC机串口通信的线路连接方法.
2）利用MSComm控件和VB—API函数实现PC机与PC机串口通信的程序设计方法.
6.1.2设计用软、硬件
本设计用到的硬件和软件清单见表6-1。
表6—1设计用软、硬件
序号名称数量1PC或IPC22串口通信线（三线制)13VisualBasic6。016。1。3硬件线路
线路说明:在计算机通电前，按图6—1所示将2台PC机通过串口线连接起来：PC机A串口COM1端口的TXD与PC机B串口COM1端口的RXD相连;PC机A串口COM1端口的RXD与PC机B串口COM1端口的TXD相连；PC机A串口COM1端口的GND与PC机B串口COM1端口的GND相连。
6.1.4设计任务
利用MSComm控件和VisualBasicAPI函数编写程序实现PC机与PC机串口通信。

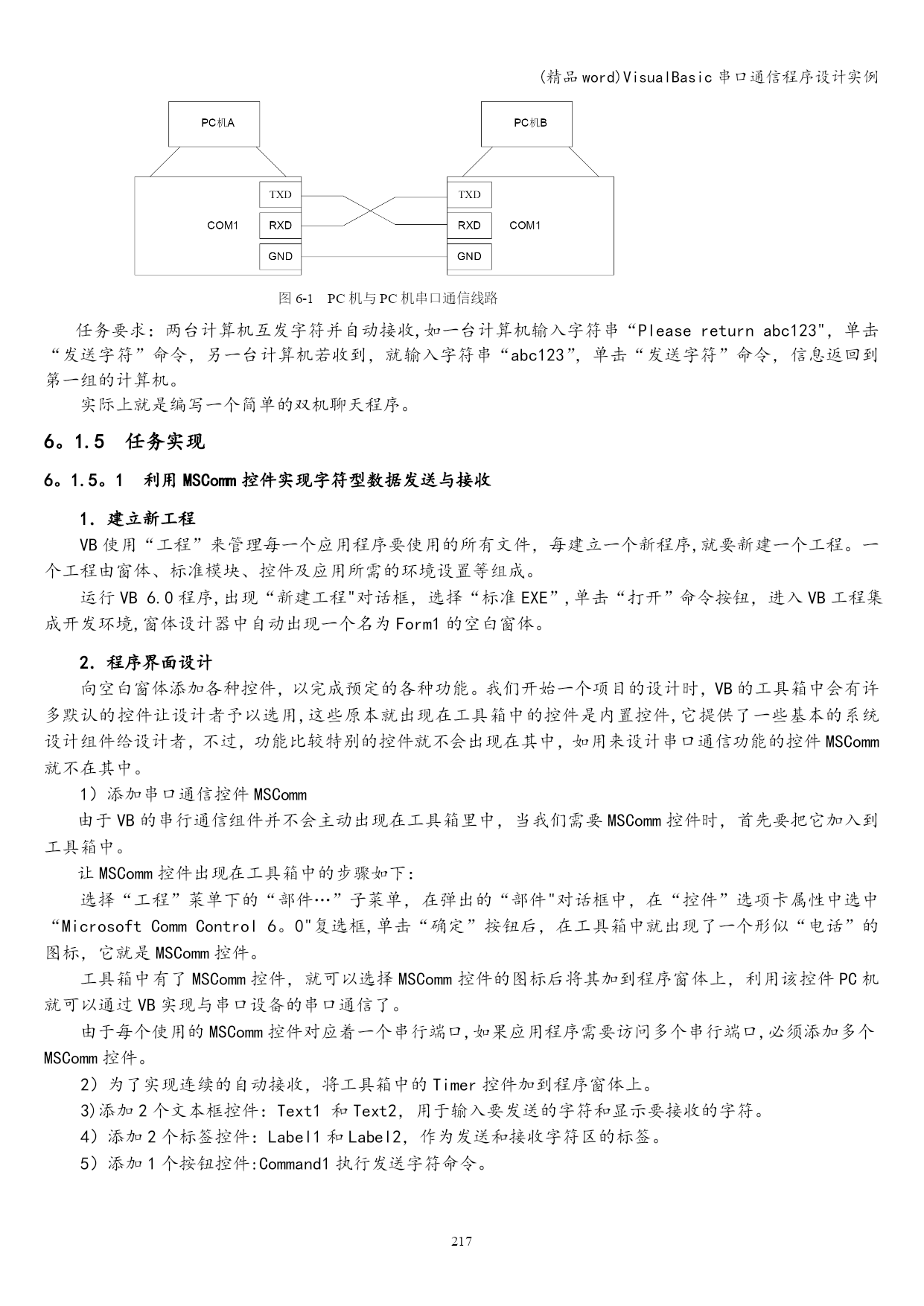

图6-1PC机与PC机串口通信线路
任务要求：两台计算机互发字符并自动接收,如一台计算机输入字符串“Pleasereturnabc123"，单击“发送字符”命令，另一台计算机若收到，就输入字符串“abc123”，单击“发送字符”命令，信息返回到第一组的计算机。
实际上就是编写一个简单的双机聊天程序。
6。1.5任务实现
6。1.5。1利用MSComm控件实现字符型数据发送与接收
1．建立新工程
VB使用“工程”来管理每一个应用程序要使用的所有文件，每建立一个新程序,就要新建一个工程。一个工程由窗体、标准模块、控件及应用所需的环境设置等组成。
运行VB6.0程序,出现“新建工程"对话框，选择“标准EXE”,单击“打开”命令按钮，进入VB工程集成开发环境,窗体设计器中自动出现一个名为Form1的空白窗体。
2．程序界面设计
向空白窗体添加各种控件，以完成预定的各种功能。我们开始一个项目的设计时，VB的工具箱中会有许多默认的控件让设计者予以选用,这些原本就出现在工具箱中的控件是内置控件,它提供了一些基本的系统设计组件给设计者，不过，功能比较特别的控件就不会出现在其中，如用来设计串口通信功能的控件MSComm就不在其中。
1）添加串口通信控件MSComm
由于VB的串行通信组件并不会主动出现在工具箱里中，当我们需要MSComm控件时，首先要把它加入到工具箱中。
让MSComm控件出现在工具箱中的步骤如下：
选择“工程”菜单下的“部件…”子菜单，在弹出的“部件"对话框中，在“控件”选项卡属性中选中“MicrosoftCommControl6。0"复选框,单击“确定”按钮后，在工具箱中就出现了一个形似“电话”的图标，它就是MSComm控件。
工具箱中有了MSComm控件，就可以选择MSComm控件的图标后将其加到程序窗体上，利用该控件PC机就可以通过VB实现与串口设备的串口通信了。
由于每个使用的MSComm控件对应着一个串行端口,如果应用程序需要访问多个串行端口,必须添加多个MSComm控件。
2）为了实现连续的自动接收，将工具箱中的Timer控件加到程序窗体上。
3)添加2个文本框控件：Text1和Text2，用于输入要发送的字符和显示要接收的字符。
4）添加2个标签控件：Label1和Label2，作为发送和接收字符区的标签。
5）添加1个按钮控件:Command1执行发送字符命令。

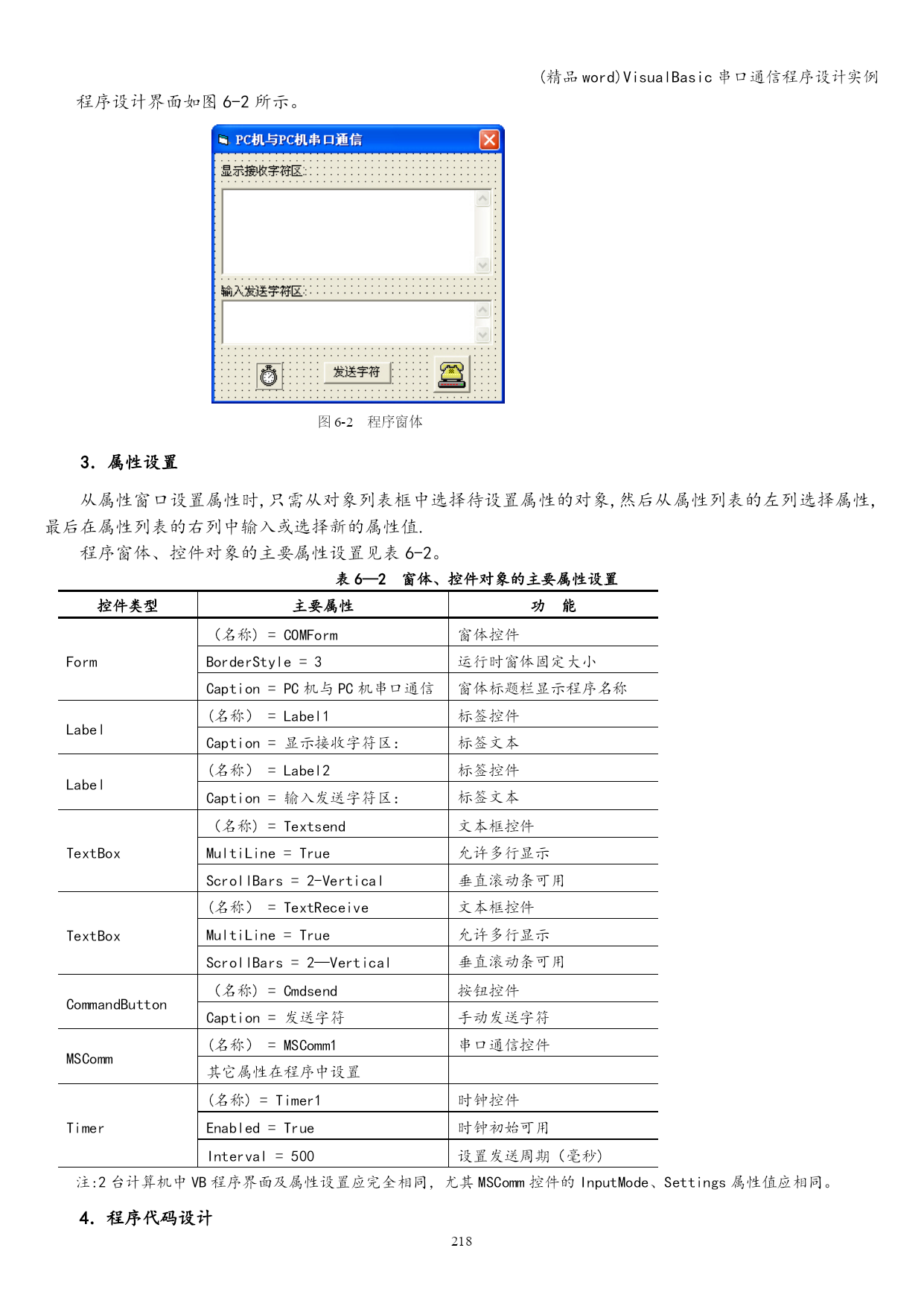

图6-2程序窗体
程序设计界面如图6-2所示。
3．属性设置
从属性窗口设置属性时,只需从对象列表框中选择待设置属性的对象,然后从属性列表的左列选择属性,最后在属性列表的右列中输入或选择新的属性值.
程序窗体、控件对象的主要属性设置见表6-2。
表6—2窗体、控件对象的主要
